Хочу представить вашему вниманию Hi-END усилитель для наушников AH-P4 PRO v1.0.

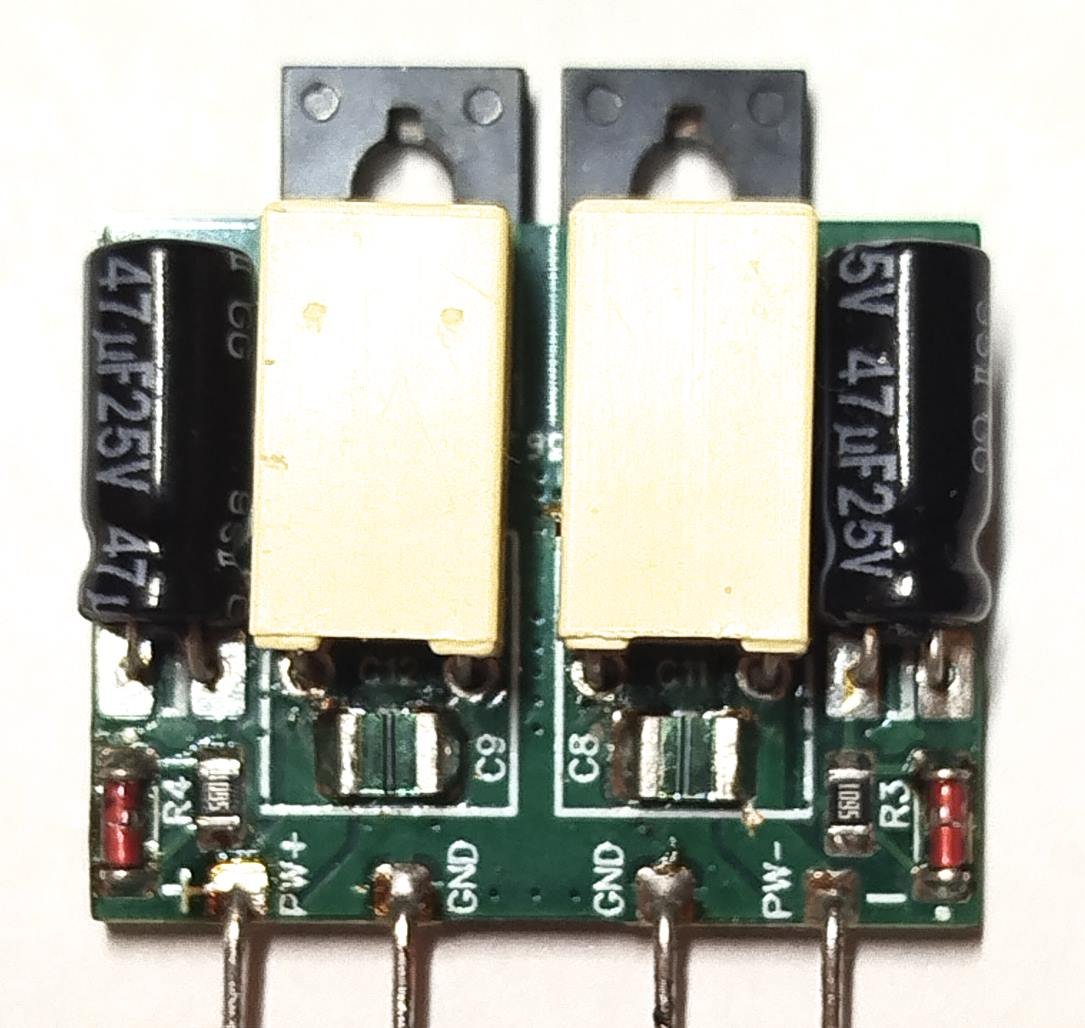

Для оптимизации стоимости и качества модуля питания AH-PW16 Pro решено было немного обновить конструкцию. Избавится от применения LT1086 в пользу дискрета, который отлично показал себя в питании аналогового фильтра. В цифре решено было применить регулируемые версии LM1117/LM317.

По схеме фильтр похож на ранее опубликованный AH-F5 Pro, но применение новых компонентов позволило получить существенно более интересные результаты звучания.

Так в качестве входной сборки дифференциального каскада была использована jfet сборка JFE2140, а в выходном каскаде полевые транзисторы КП902.

Ранее мной уже публиковался проект AH-D9 на чипе от ROHM — BD34352EKV, проект порадовал приятным звучанием, стало ясно, что потенциал у чипа высокий, раскрыть его можно еще лучше. В результате чего было решено разработать новую печатную плату более высокого уровня, формата линейки AH-D1х Pro.  Так появился AH-D19 Pro, плата допускает установку самого топового чипа ROHM — bd34301ekv, но на текущий момент опытного образца на нем еще не собирал, поэтому прошивки под него еще не делал.

Фильтр AH-F9 полностью повторяет штатный фильтр ЦАП-а AH-D9 Pro. Фильтр имеет стандартный небалансный выход. Плата выполнена в 4 слоя.

Хочу представить Вашему вниманию USB — I2S конвертер с максимальной частотой дискретизации 384 кГц и максимальным разрешением 32 бита. Он обеспечивает воспроизведение Hi-Res аудио студийного качества.

Основные характеристики модуля:

• Асинхронный интерфейс USB: USB Audio Class 2;
• Разрядность  - 24 Bit;
• Поддерживается частоты дискретизации в PCM режиме от 44,1 до 384 кГц;
• Поддерживается DSD64-DSD512;
• Изолированный I2S порт;
• Возможность работы I2S порта в master (опция 2, генераторы распаиваются на плате) / slave режимах (тактовый сигнал приходит с платы ЦАП);
• Четырехслойная печатная плата с выделенными слоями питания и земли;
• Тактовые генераторы — 22.5792МГц / 24.576МГц

Сердцем нового ЦАП стала новинка BD34352EKV-E2, чип от компании ROHM.

Конструкция полностью повторяет основной проект AH-D16 Pro, отличите по сути только в использовании другого чипа, AK4495 вместо AK4493.

• ЦАП: Asahi Kasei AK4495SEQ / AK4495EQ
• Разрешение звука: до 384 кГц/32 бит, DSD128
• Поддержка форматов декодирования: PCM, DSD

BeagleBone Black – это мини-компьютер на ARM процессоре. Особо ценен в аудио кругах, тем что позволяется легко организовать сетевой стример и при этом он способен работать по шине I2S в Slave режиме, принимая внешний clock. А это особенно важно при реализации качественного транспорта.

Мной специально была разработана «шляпа», которая реализует гальваническую развязку и интерфейсно совместима с моими конструкциями.

Чтобы не отвечать на повторяющиеся вопросы по переделке в slave интерфейсного модуля XingCore, решил опубликовать эту статью.

Еще год назад никаких новых ЦАП-ов на ak4493 после AH-D6.1 не планировалось. Но к сожалению пожар на заводе Asahi Kasei Microsystems (AKM) внес коррективы.

• ЦАП: Asahi Kasei AK4493SEQ / AK4493EQ / AK4490REQ / AK4490EQ
• Разрешение звука: до 384 кГц/32 бит, DSD256
• DSD512 для AK4493SEQ/EQ при передаче с транспорта информации о частоте дискретизации
• Поддержка форматов декодирования: PCM, DSD
• 4 доступных переключаемых цифровых фильтра
• Наличие полностью балансного выхода при штатной реализации фильтра на ОУ

При разработке ЦАП ставилась задача получить максимальное качество звука из AK4497.  Было отслушано множество вариантов и выбраны решения показавшие лучшее звучание невзирая на стоимость, трудности повторения и настройку.

Поэтому проект не предполагает публикации схем и других материалов для повторения.

После моих экспериментов с бюджетным проектом AH-PCM1  на PCM1794 мной было принято решение о разработке топового ЦАП на чипах PCM1792A. Проект предусматривает использование двух корпусов PCM179х в моно режиме. Кроме этого для устройства реализована поддержка DSD формата, что является редкостью для решений на этих микросхемах ЦАП, что я считаю весьма опрометчивым упрощением. Так как по результатам моих предварительных экспериментов, звучание чипов от TI как раз в DSD режиме дает большую натуральность, чем в PCM.

Долгое время трансформаторный аналоговый фильтра ЦАП-а я даже не рассматривал. Но после того как послушал трансы своими ушами, я в корне изменил свое мнение. За что большое спасибо Дмитрию (Neco).
