Дискретный операционный усилитель AH-OP3 v1.0
Представляю вашему вниманию конструкцию дискретного операционного усилителя AH-OP3. По своей сути конструкция повторят аналоговый фильтр AH-F3, который был представлен ранее.
Характеристики
- Напряжение питания: от ± 12В до ± 18В
- Выходной ток: до 15 мА в классе A и 30 мА макс. выходной ток
- Потребление: 20-25мА
- Tипичное смещение: < 3 мВ
- THD на 1кГц: < 0.00006% (Питание: ± 15В; Нагрузка: 2кОм; 2Vrms)
- THD на 20кГц: < 0.00008% (Питание: ± 15В; Нагрузка: 2кОм; 2Vrms)
Схема операционного усилителя
Пользователи с рейтингом более 3 пунктов могут просмотреть скрытый текст
Печатная плата
Конструкция состоят из нескольких плат. Основная плата усилителя имеет размер — 21х19мм, которая в свою очередь ставится в плату переходник на DIP8.

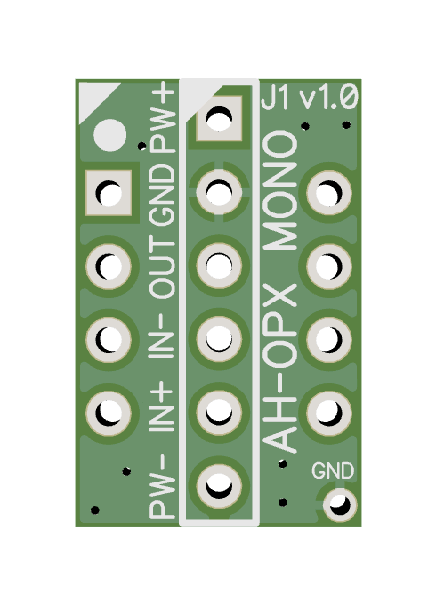

Подключение к DIP8
