Очень интересно попробовать .

Где брали JFE2140?

я сам непосредсвенно не покупал, первые на пробу покупались с маузера/digi-key через Финляндию на адрес знакомого, а все последние их закупки были через Вячеславаhttps://audiohobby.ru/users/238

Выложил BOM

JFE2140 +2П902А чуть горяченькие, ток ВК по номиналам автора, звучат очень здорово понравились не зря железки пилил.)

Спасибо большое за статью, очень интересно!

Есть в наличии сборки: BC857BDW1T1/ON Semi, BC847BPDW1T1/ON Semi, BC857S/ Infineon, BC847BS/ Philips, какие лучше ставить, есть ли разница?

— Благодарю, поставил моторолловские \ON Semi.

из этого списка выбрал бы от ON Semi

А NXP или ON Semi?)

NXP практически дочерняя компания или филиал Philips :-)

BC847BPDW1T1 npn+pnp сборка, можно удивиться после установки вместо 2хNPN сборки.

Сразу и не обратил внимание, хотя случаи подобные уже были и не раз, крайне обидно тратить свое время в таком случае на поиск проблемы.

просто нужно быть внимательнее, отличаются они одной буквой в маркировке, подстава небольшая

Пришли транзисторы 2П902А, китайский измеритель показывает вот такие картинки:

Нужно ли их подбирать? Если нужно то как?

В этой схеме не обязателен подбор близких параметров.

Их можно не подбирать. Но вы зря надеетесь, что этот прибор покажет правильные параметры КП902. Если уж очень хочется посмотреть параметры, и сравнить, то лучше снимать проходную характеристику вручную.Пример (красный график).

А Q1, Q5, Q8, Q10 нужно подбирать?

Не нужно, главное, чтобы параметрам из даташита соответствовали.

Да еще один очень важный момент их монтажа: Запайку КП902 делайте только после прикручивания их к радиатору, иначе возможен перекос и повреждение деталей и платы.

Именно так. Это и значительно упрощает их ровную запайку.

А какую коррекцию лучше делать, однополюсную или двухполюсную?

двухполюсную

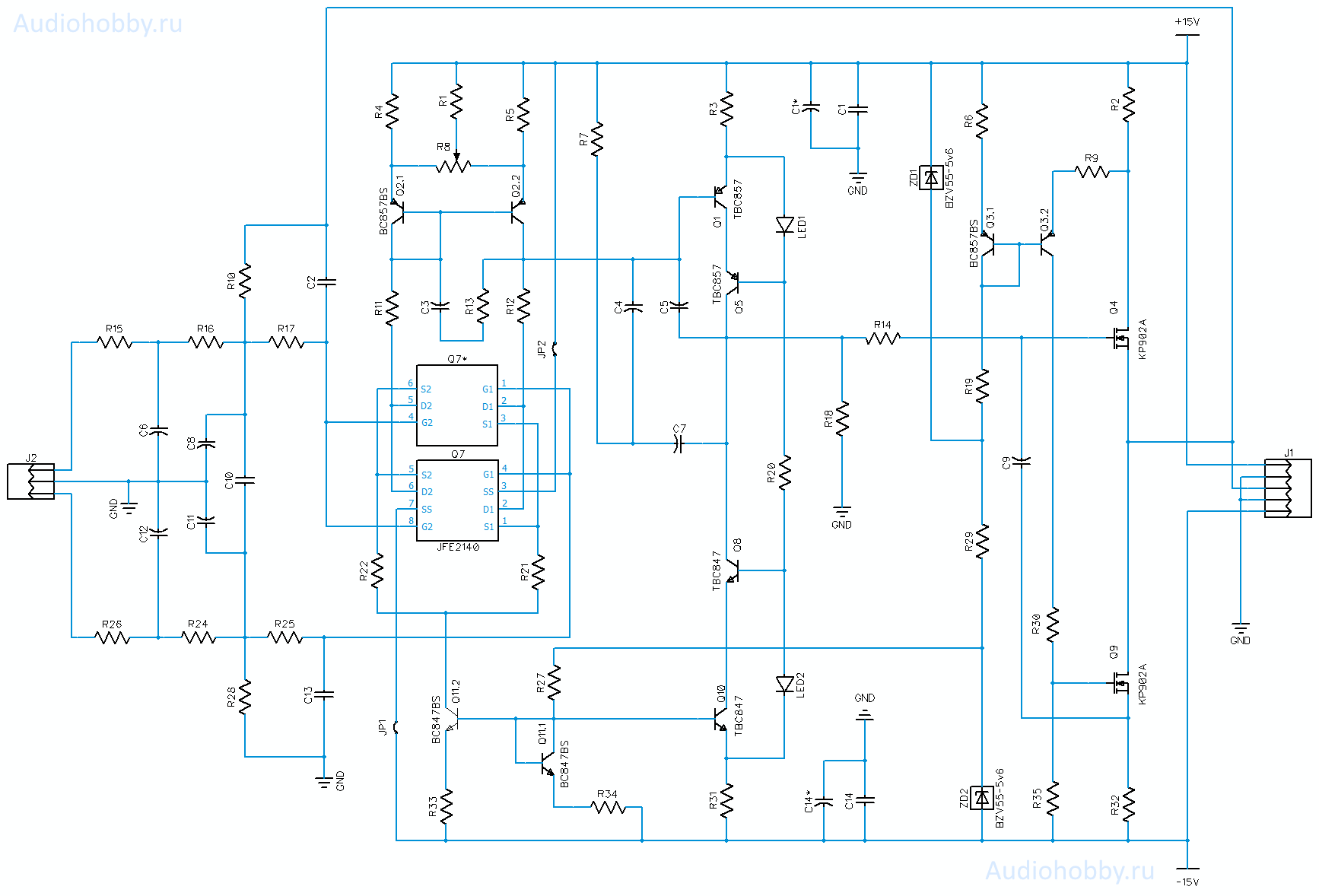

При Q7 = JFE2140 перемычки JP1, JP2 нужно замкнуть?

Да, именно для JFE2140 перемычки JP1, JP2 нужно замкнуть, чтобы подключить защиту.

Собрал филтра на транзисторах 2П902, ток покоя в одном канале 18, во втором 16 мА, чтобы поднять ток R19 нужно уменьшать?

Да, для увеличения тока покоя, можно уменьшать R19 до 3.3кОм-4.7кОм или увеличивать R35 скажем до 470 Ом

Меньше у меня карточка не меряет.

Фильтра очень музыкальные! Admin спасибо за столь прекрасную разработку!

Вопрос к Админу:

— Возможно ли сделать ссылку на заказ печатных плат в Китае?

Я хоть и не admin, но могу озвучить его позицию (если что, то Андрей поправит): по тем конструкциям, платы к которым доступны к повторению, лежат герберы во вложениях в статье, по другим — как правило, платы доступны к покупке у него или у меня (с соблюдением всех, в т.ч. имущественных, авторских прав), но герберы или ссылки для заказа по этим конструкциям открыто и бесплатно не распространяются.

Имеет ли смысл в данной схеме замена сборок BC857BS, BC847BS на HN1A01FU, HN1C01FU?

Товарищи разработчики, были ли опробованы в ВК модулей транзисторы КП601? Интересны рез-ты.

Вообще говоря замена некорректная, КП601 — это Jfet, а кп902 mosfet. Так Q4 еще можно на jfet поменять с переменным успехом, ну а замена Q9 потребует изменений схемы. Сам пока КП601 не применял, пробовались в качестве верхнего Q4 — КП302А/Б и КП303Е, Q9 — биполяр.

Также если не планируется работа на низкоомную нагрузку менее 2ком, то можно применить кп305, ток покоя выставить 6-8мА. Паять очень аккуратно, замкнув ножки фольгой, от статики пробиваются по счету раз.

Здравствуйте! скажите пожалуйста конденсаторы с3.с4.с7.с9 в вом указана np0 керамика так и ставить керамику или лучше пленку ? а резисторы (thin film 0.1% ) как то от обычных можно отличить ?

Конденсаторы с3.с4.с7.с9 np0 керамику ставить, пленки туда не бывает, thin film 0.1% покупать только у проверенныхпродавцов.

покупать то понятно а что прислали не понятно! их и у меня хватает на на них не написано что это thin film 0.1% вот и интересуюсь можно их как то определить (визуально или тестером )

1) По обозначению (маркировке), обычно у точных 4 знака, а не 3.

2) Проверить тестером из ленты, чем больше тем лучше, должны укладываться в 0,1%.

3) Цвет не черный (часто зеленый), хотя бывают и черные.

большинство номиналов 1206 есть milf 0204 (правда куплены в кит) ну номиналы в допуск укладываются а вот 0608 под вопросом покупать 200-500шт из за 4 резисторов чет как то не очень . thin film это более точные резисторы а если взять с разбора от 100% фирмовые (с аудио ) и тестером проверить чтоб номинал был точный так же можно? просто из тонкой пленки или из толстой на звук это как то влияет ?

Все три пункта не совсем верны:

1) часто, если значение сопротивления входит в ряд E24, пишут 3 знака, т.е. 103, 221 — это норма для точных тонкоплёночных (напр. Panasonic ERA series);

2) если померить обычным тестером из ленты 5-процентных — они тоже легко уложатся в 0,1%;

3) цвет, как раз чаще черный (из доступны) — другие цвета (зеленый, голубой) реже.

Важно не столько сопротивление (1% хватит за глаза), сколько ТКС, т.е. стабильность этого сопротивления. А тут тонкоплёночные гораздо гораздее (5–50 ppm/C˚, против 100–200 ppm/C˚ у толстоплёночных). Так что, теоретически, можно смотреть, как изменяется сопротивление при нагреве (1 ppm = 0.0001%).

«milf» — это из другой «оперы». А в корпусе MELF тоже может быть, что угодно и 5-ти процентные и угольные, и не дико стабильные).

если я правильно понял то можно подогреть феном и замерить сопротивление если номинал не плывет то это и есть то что нужно к примеру на плате стоит 10к замерял 10.02к начал греть стал 10.12 температуру не скажу но соседний начал отпаиваться

Ну, если взять грубо наихудший для нас вариант тонкопленочника с ТКС 50 ppm/C˚, то на каждый градус он должен увеличивать сопротивление не более чем на 0,005%. Т.е. если нагреть на 200 C˚ относительно окружающей температуры, сопротивление должно измениться не более, чем на 1%. Ваш пример как раз на пределе, но не зная всех параметров измерения сказать весьма сложно. Если допустить, что температура была сильно выше, и вы моментально замерили, то это прям очень хорошо.

Небольшие количества тонкопленочников можно купить в https://elbase.ru/. Ну у них страшный каталог и лучше искать по точному названию элемента.

на фене 300 градусов я щупы поставил и грел.поковыряю свой хлам а потом посмотри надо то только для фильтра ну если такой способ более мене подходит то может и найду.спасибо за ссылку!

Насколько я понимаю, дело то не в точности резисторов и не в их ppm, а в шумах от них, тонкая плёнка меньше шумит. Точность дело производное, вторичное. А у melf дополнительно площадь поверхности контакта с графитовым слоем больше, так как они круглые.

Это, конечно тоже, но для фильтров и преобразователей стабильность параметров не менее важны. Сам не пробовал, но читал, что шумы толстой пленки проявляются только у больших сопротивлений (кОм и выше). Низкоомные по шумам не уступают тонкнпленке.

у меня на данный момент все резисторы в схеме что 1206(thin film)есть melf (2к.100.560.) если их поставить? остается 0805 1к это из (thin film) остальные по вом без рекомендаций (номиналы подберу) у себя я их не куплю только заказывать а что пришлют thin film не thin film неизвестно. (а в шумах от них) на слух это сильно заметно или только по приборам ?

Разницы не услышите, я думаю. По крайней мере я её не слышу.

( А у melf дополнительно площадь поверхности контакта с графитовым слоем больше, так как они круглые.) это хорошо для звука или лучше не применять ?

Конечно хорошо, их поэтому часто ставят в звуковые цепи.

Цвет не показатель, я у скарпа с веги брал обычные толстопленочные 1% 0805 резисторы, приходили и зеленые и светло синие.

Здесь вообще желательно все емкости с резисторами для надежности перед сборкой проверить измерить, примерно таким - прибор LCR METR

скажите пожалуйста что за модель? на кит вроде не похож если можно ссылку где брали ( 2 кит. дома и все по разному работают уже и прошивал и перепаивал )

На али -Цифровой мостовой тестер XJW01

Покупался лет 5 назад на али было больше продавцов и качество приборов нормальное, 1-2пф точно можно замерить.

Он же мост, а мост и сделан точно измерять. Я на пример пользуюсь Е7-11, по сути тоже мост, но по серьезнее.

Лучше собрать RLC-2. Пример, измеряю емкость pn-перехода транзистора (по паспорту 2.6pF при 30V)

для усилителя Зуева 2014

В ЧиД цены совсем не гуманные стали, мин заказ несколько сотен, подскажите где кто берет? Нашел продавца, никто не сталкивался?

Я сталкивался, полные жулики, пришлось деньги на карту возвращать через претензию через банк (чаржбек).

А что нужно из комплектующих?

спасибо всем! Из комплектующих много что нужно, для смд монтажа у меня ничего нет, я Вам в личку напишу, когда буду платы фильтров брать. В электронщике раньше не был зарегистрирован, не пускает на сайт, наверное для зарегистрированных только клиентов.

Я тоже попал, это мошенники, перевел деньги и товар не получил. Даже по ценам видно, что это замануха.

Электронщик же вернулся —www.electronshik.ru/auth

Да, только надо при оформлении сразу указывать что бы из заказа УБИРАЛИ заказные позиции, то есть выбирать что бы было в наличии, а то можно попасть как я, не указал, и где-то просмотрел. Получилось заказал в середине марта, а отправят 30 мая....

Здравствуйте! скажите пожалуйста вот в AH-F5 iggus пишет :(Размещу ответ Admina здесь, чтобы другим было полезно: BCM847BS/BCM857BS более подобраны внутри пары чем BC847BD/BC857BD, но лучше применить Toshiba HN1C01FU/HN1A01FU, они ровнее и лучше по звуку.) здесь тоже лучше поменять сборки ? TBC847/TBC857 и BC847/BC857(sot23) это разные транзисторы ли одно и тоже ? забиваю в заказ в ЧиД выдает и то и то нашел TBC оформляю пишет BC не че могу понять! их чем то лучшим можно заменить ?

Разные, TBC847/TBC857 тошибовского производства (именно их лучше ставить, а всякие CDIL и рассматривать не стоит) это аналоги дешевым BC847/BC857 от NXP или onsemi.

Здравствуйте! скажите пожалуйста если ( C1*, C14*) ставить smd то какие лучше применить? есть ECHU1C104JX5 и ECHU1C104GX5 или что то другое?

Здравствуйте. Можно и такие, вполне подойдут. Или выводные Wima MKP.

Наконец собрал фильтр на КП902А. Фильтр установлен в ЦАП D16. Звук очень порадовал!

Огромная благодарность Автору, спасибо!

А КП901 можно задействовать в данной схеме?

Добрый день! Есть у кого-нибудь на продажу

AH-F7 Pro v2.0

Спасибо!

Сам фильтр нужен, собранный, или чистая плата?

готовый фильтр, собранный

Поделитесь чертежом радиатора пожалуйста.

Здравствуйте! подскажите пожалуйста по настройке ток покоя где контролируется ( точки подключение) и что R8 выставляется ?

Ток покоя контролируется по падению напряжения на R32 (на плате для этого есть специальные отверстия) и регулируется R19. А R8 регулирует ноль на выходе.

только по R32? по R2 не нужно.? или на R32 и R2 должно быть одинаково ?

Только по R32. На R2 будет немного больше (включает ток через Q3.2).

Спасибо! Так в принципе и думал, но лучше уточнить у более знающих!

Здравствуйте. подскажите пожалуйста а что за еще 2 отверстия (точки) возле с14 c надписями возле них Lsk589. Lsk389. JFE2140. и надо перед настройкой тока покоя прогревать или выставлять сразу после включения ?

еще 2 отверстия (точки) возле с14 c надписями возле них Lsk589. Lsk389.

— контрольные точки для замера тока покоя входного диф. каскада

Здравствуйте! не прошло и пол годика я его все таки его доделал! (то время нет то желания ) звук класс!!! пока подстроечник на ток покоя ( сейчас 27ма) потом поставлю постоянный. Всем большое спасибо за помощь ! особо большая благодарностьVKhrychikov за платы и кое что из комплектующих !!!

Радиаторы красивые медные! На заказ делали?

Медные. сам точил. небольшой токарничик (самодельный) для такой мелочевки есть. к токарям сейчас на хромой кобыле не подъедешь! по крайней мере у нас да еще и с медью. да и цены.

Какие-нибудь меры были предприняты для защиты меди от окисления? Есть подозрение что со временем может потемнеть на воздухе.

нет ничего не делал просто хорошо отполированы . да если и потемнеет то не сильно. они почти год пролежали после изготовления и вот в таком состоянии. медь еще СССРовская

Там еще такой удельный вес меди ни к чему, наоборот выбиралпотоньше алюминий.
