Модуль параллельного стабилизатора AH-ECAP mini

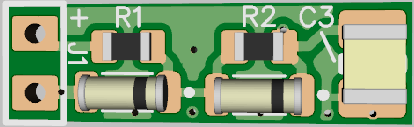

AH-ECAP mini — шунтирующий стабилизатор (вариация «Стабилизатора Назара»), который ставится взамен емкостей (диаметра 6.3мм, шаг выводов 2.5 мм) по линиям цифрового питания, например, питания тактового генератора и др.

Для получения сверх малой спектральной плотности шумов, можно в место ZD1 применить синий светодиод, с пороговым напряжением 2.6в-2.7в. Тогда в качестве C3 рекомендуется применить пленку1мкф ECPU1C105MA5. Учитываем только, что цоколевка светодиода будет обратна стабилитрону.

Напоминаю, что балансный резистор должен выбираться согласно нагрузке, для тактовых генераторов подходящим будет номинал 47ом.

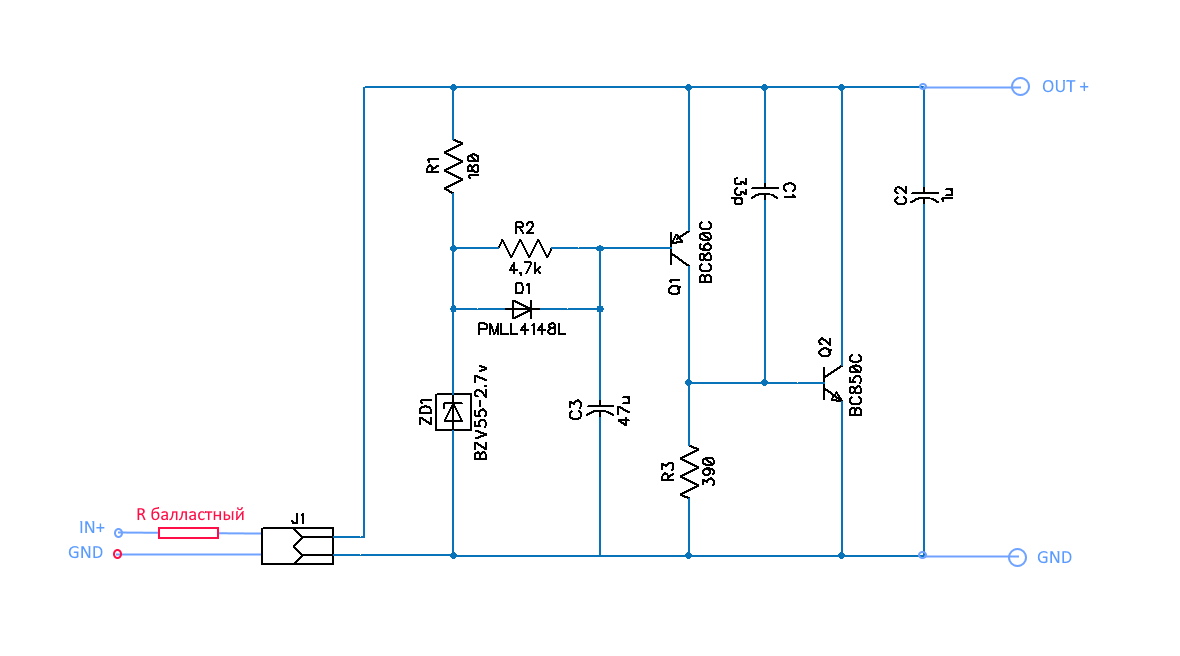

Для особо одаренных он изображен на картинке (выделен красным), во всех моих конструкциях на входе стабилизатора тактовых генераторов у меня стоит RC=цепь, вот как раз в позицию R — подбираем балластный резистор, а в место C ставим стабилизатор, а стабилизатор LP5907 заменяем перемычкой со входа на выход.

Выходное напряжение примерно равно Uвых = 0.65в + Uzd1.

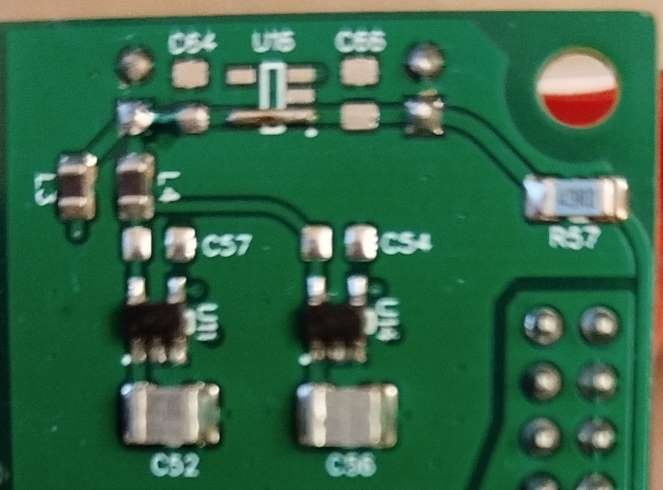

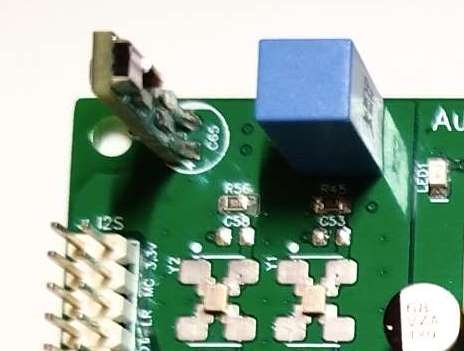

Пример установки в D16 Pro

вид сверху

вид снизу

Герберы, а также файл проекта в DipTrace можно скачать во вложении. Понадобится панелизация, сделаете сами, вот только мне не пишите, отвечать все равно не буду!
