Топовый ЦАП AH-D16 MAX7 на ak4497SVQ

После рестарта производства ak4497, решено было стряхнуть пыль со старых проектов, но совсем повторяться не хотелось, поэтому была выпущена новая максимальная версия AH-D17MAX, а далее путем урезания всех опций и небольшого упрощения родилась версия AH-D16 MAX7, более простая и более доступная для повторения.

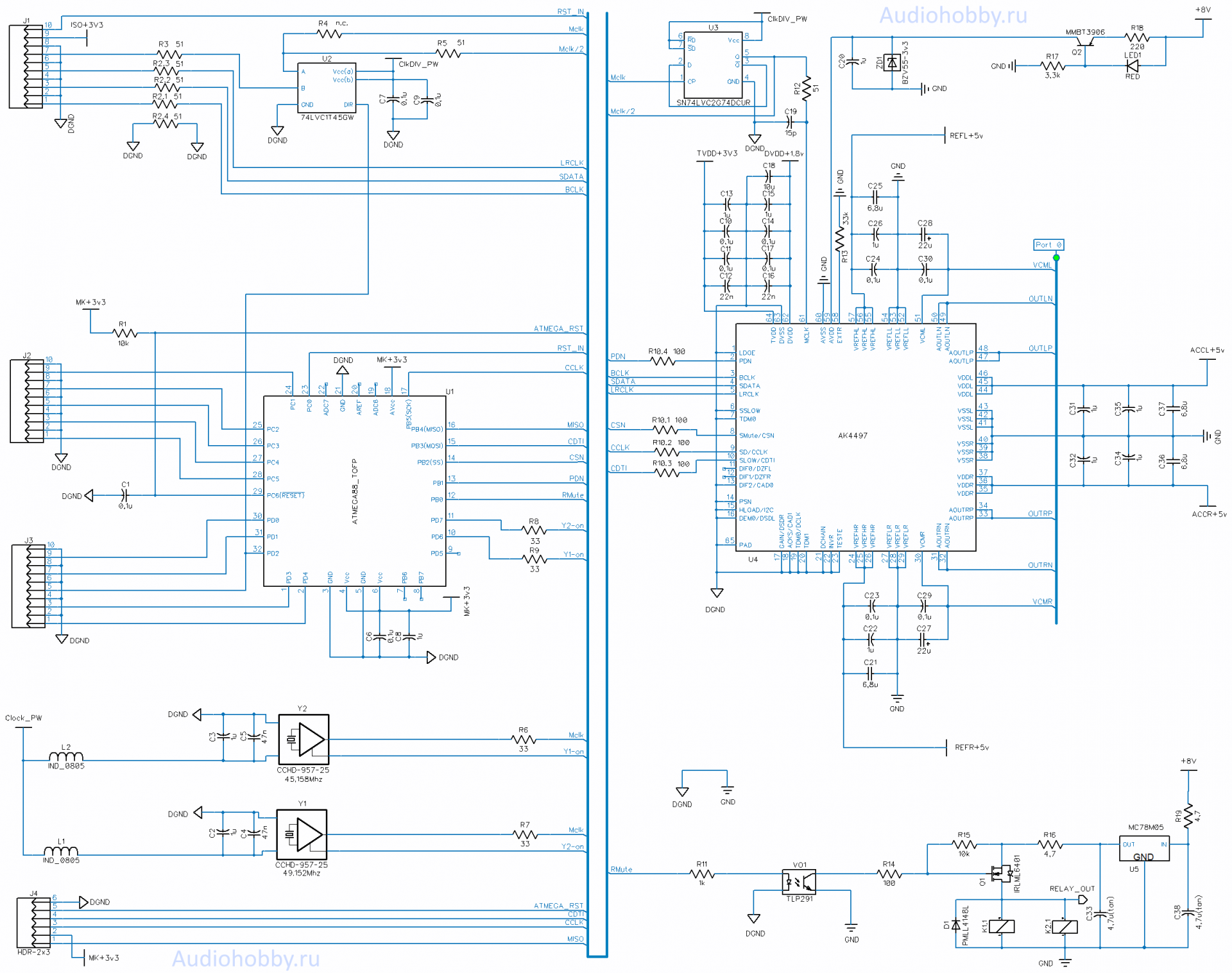

Схема AH-D16 MAX7

В конструкции ЦАП-а было решено отказать от схемы гашения генерации неактивного генератор (полного отключения) в пользу возможностей установки генераторов различных типоразмеров. Поэтому при выборе генераторов рекомендуется выбирать, в которых реализовано полное гашение генерации. Рекомендовано применение генераторов Crystek CCHD-957 или NDK NZ2520SDA.

1) При использовании тактовых генераторов на частоты 45.158мГц и 49.152мГц возможны следующие опции (при этом работа в slave режиме для ЦАП невозможна.):

  • При работе с большинством интерфейсных модулей, которые используют тактовые генераторы на 24.576мГц и 22.5792мГц (512fs) необходимо установить резистор R5 номиналом 33Ом, а в положении R4 ничего не ставить (amanero, AH-TX1-lite в том числе).
  • При использовании модуля Xingсore (использует генераторы 1024fs, 45.158мГц и 49.152мГц) предлагается установить резистор 33ом в положении R4, а в положении R5 ничего не ставить.

2) Также возможно использовать генераторы24.576мГц и 22.5792мГц, в этом случае не запаиваем делитель частоты U3, но устанавливаются оба резистора R5 и R4 = 0Ом. В этом случает возможнаработа ЦАП в slave режиме.

Схема аналогового фильтра ЦАП-а AH-D16 MAX7

При выборе схема аналогового фильтра выбор сразу был сделать в пользу дискретной реализации. За основу была взята конструкция фильтра AH-F3 Superb, его схема была оптимизирована для минимизации потребления, выходной каскад стал биполярным.

Пользователи с рейтингом более 3 пунктов могут просмотреть скрытый текст

Подстройка тока покоя выполняется резисторами R84 / R86, рекомендованное значение в диапазоне от 5ма до 7ма.

Под емкости С113 / С114 отдельного посадочного места не предусмотрено, поэтому устанавливаем бутербродом на R87 / R88.

В случае замены OPA828 на OPA1655 /OPA1641 или в случае замены транзисторов toshiba HN1A01FU / HN1C01FU на BCM847BS / BCM857BS рекомендовано увеличить номиналы коррекции, С74 / С75 = 100пф, C76 / С77 = 270пФ.

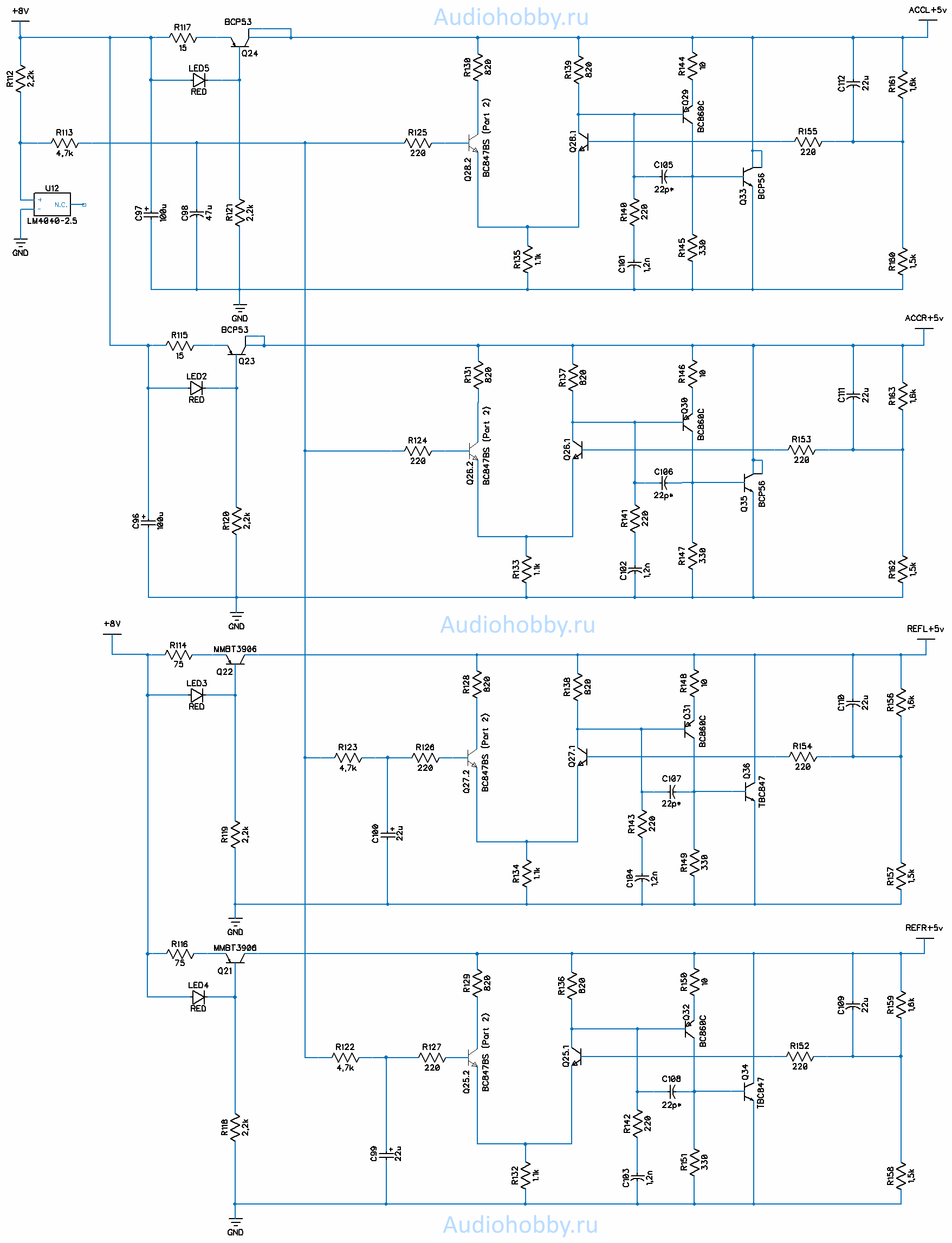

Схема питания ЦАП-а AH-D16 MAX7

Для питания аналоговых цепей AK4497 применены дискретные параллельные стабилизаторы. Поэтому при выборе трансформатора стоит учитывать довольно высокое потребление до 200мА только по линии питания аналоговых цепей чипа AKM.

На выходе параллельных стабилизаторов применяются пленочные конденсаторы. Так для обеспечения устойчивой работы стабилизаторов необходим минимальный набор выходных емкостей из 1мкф ECPU1C105MA5 + 4.7мкф wima MKS. Даже при проверке вы обязаны обеспечить минимальный набор емкостей, запаять хотя бы С34 / С35 по 1мкф ECPU1C105MA5 и4.7мкф (или более) wima MKS, в отельных случаях может потребоваться увеличение коррекции С102/С101 до 1.5нФ. Наиболее оптимально в питании аналога ak4497 установить С32 / С31 и С34 / С35 по 1мкф ECPU1C105MA5 и С36 / С37 по 6.8мкф Wima MKS или аналогичных. Для цепей референса рекомендация 0.1мкф (C23 / C24)ECHU1C104+ 1мкф ECPU1C105MA5 +6.8мкф Wima MKS.

Керамику или электролиты ставить на выход параллельных стабилизаторов нельзя!!!

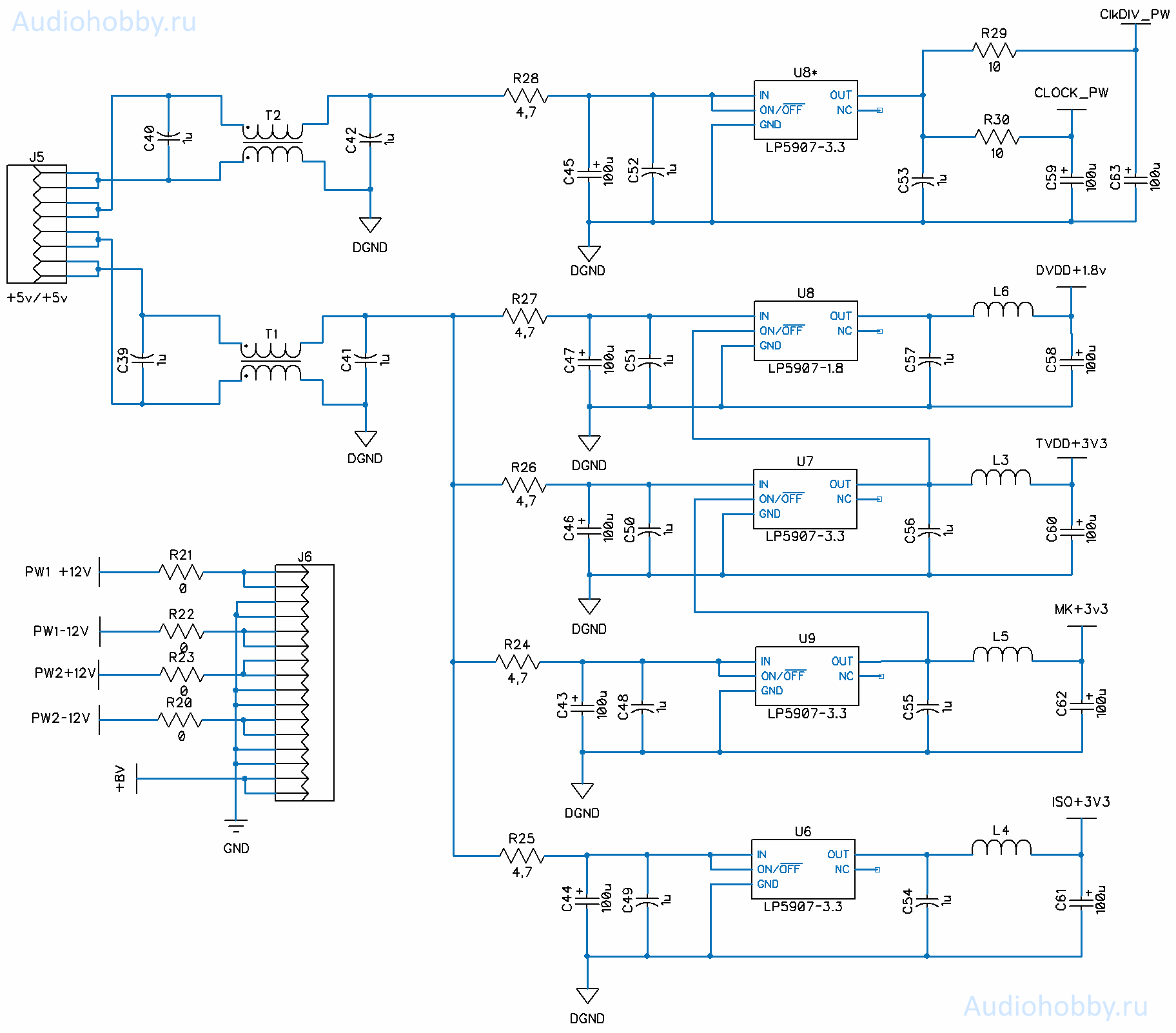

Питание цифровой части

В цифровой части, по классике, все линии питания стабилизируются отдельными низко шумящими LDO — LP5907

Разъём I2S

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАП-а. Контакт 9 — питание гальванической развязки Bolero / Charleston +3,3 со стороны ЦАП-а.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАП-а при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс. Данный сигнал не является обязательным. Микроконтроллер сам отслеживает изменение режимов и подает необходимые сигналы сброса для AK4490, но для предотвращения щелчков при смене потока PCM->DSD или срыве DSD потока необходимо, чтобы транспорт заранее подавал соответствующие сигналы. По умолчанию контакт 10 подтянут к уровню «1».Таким образом по умолчанию ЦАП находится в режиме сброса, а замыкание пина 10 на землю переводит ЦАП в рабочий режим.

Разъем CONTROL

По умолчанию все сигнальные пины разъема CONTROL подтянуты к уровню «1».

Другими словами по всем разъемам управления имеет место инвертированная логика относительно наличия джампера. Его присутствие задает логический 0, а отсутствие — 1.

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если в конфигурации выбран ведомый режим (см. CONFIG), то данный пин не используется.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличие DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — На них выдаются уровни в зависимости от текущей частоты дискретизации:

Частота дискретизацииPin 9Pin 5
44.1кГц/48.0кГц/DSD6400
88.2кГц/96.0кГц/DSD12801
176.4кГц/192.0кГц/DSD25610
352.8кГц/384.0кГц/DSD51211

Если в CONFIG выбрана опция автоматического определения частоты дискретизации, значения контактов 5 и 9 игнорируются (в режиме PCM для AK4493 выставляется ACKS бит = “1” см. раздел CONFIG, а при воспроизведении DSD потока, выбирается сразу DSD256, в этом режиме DSD512 будет не доступен).

Разъем CONFIG

По умолчанию все сигнальные пины разъема CONFIG подтянуты к уровню «1». Установка джампера устанавливает уровень«0».

Контакты 1, 3 задают режим работы цифрового фильтра:

Режим фильтраPin 1 (SLOW bit)Pin 3 (SD bit)
Sharp roll-off filter00
Slow roll-off filter10
Short delay Sharp roll-off filter01
Short delay Slow roll-off filter11

Контакт 5 — режим тактования ЦАП-а. Уровень «1» (отсутствие джампера) задает ведущий режим (master mode). При подаче «0»(присутствие джампера) устройство переходит в ведомый режим (slave mode), другими словами цап должен тактироваться вешним клоком. При этом оба тактовых генератора на боту ЦАП-а полностью отключаются.

Контакт 7 — режим определения частоты дискретизации. Если уровень «1» (отсутствие джампера), то частота мастер клока и частота дискретизации определяются автоматически (AK4493 — Auto Setting Mode, ACKS bit = “1”). Если «0» (присутствие джампера), то частота MCLK определяется автоматически, а частота дискретизации передается с транспорта, задается пинами управления 5 и 9.

Контакт 9 — установка джампера включает режим HLOAD

Вложение:
Требуется авторизоваться для скачивания файла
+60
+1
bavtec bavtec 3 месяца назад #

Как всегда, отличная работа.

Интересно послушать обновлённый цап

Спасибо что поделились.

0
rucrim rucrim 3 месяца назад #

Ну вот, 4493 теперь в разбор.)

0
caleb caleb 2 месяца назад #

Ну зачем же так радикально, в люди! Все равно плата от него под 4497 не пригодна. А как изделие вполне может уйти.

+2
admin admin 2 месяца назад #

Если ЦАП AH-D16 MAX7 получит популярность и будет запрос от народа на версию с 4493, то не проблема выпустить AH-D16 MAX3, но пока не вижу в ней большого смысла.

0
rucrim rucrim 1 месяц назад #

Еще можно в дар людям лишнее раздать.

+4
VKhrychikov VKhrychikov 2 месяца назад #

Собрал вчера конструкцию, успел послушать и даже сравнить — см.Впечатления от сравнения AH-D16Pro, AH-D16Max7-old (допожарный чип), AH-D17Max-old (допожарный чип) и AH-D17Max-new (послепожарный чип, сэмпл)

Звучит очень хорошо.

0
Maksimus Maksimus 2 месяца назад #

На месте фильтров секрет?

+1
VKhrychikov VKhrychikov 2 месяца назад #

К сожалению пока — да, секрет.

0
iggus iggus 27 дней назад #

А желтые конденсаторы это Kemet R82, полиестер? Как они в сравнении с Wima MKS2?

+2
VKhrychikov VKhrychikov 27 дней назад #

Да, если верно помню, то они. Неплохи, — я на слух не могу сказать точнее, но доволен (и автор конструкции тоже рекомендовал).

0
iggus iggus 27 дней назад #

Только почему-то в даташите 4.7м нет на 63в, а есть только на 50в.

+3
9pixel 9pixel 26 дней назад #

Раньше это были av arcotronics r82, новые выпускает кемет под той же серией. В документации действительно нет на 63в, только на 50в, но возможно это как раз старые arcotronics. Надо поискать старые даташиты. По совету автора тоже поставил их. Покупал в трех местах. Маузер, в Польше и на али. Из первых двух источников абсолютно идентичные из Китая пришли на 63в. Жаль что у них максимум только 4,7мкФ этих габаритов. Замерил LCR метром. Первые абсолютно идентичные, у тех что из Китая esr чуть выше, 0.27 Ом против 0.19, но никаких проблем с ними не выявил. На слух разницы не заметил.

Сами по себе это хорошие качественные емкости и были дешевле вимы.

0
admin admin 26 дней назад #

Мне 50В присылали с али

muxa muxa 26 дней назад #
Комментарий удален
bavtec bavtec 26 дней назад #
Комментарий удален
0
Alexei256 Alexei256 23 дня назад #

мои тоже крайней закупки пришли на 50в

0
bavtec bavtec 26 дней назад #

Можно ссылку на конденсаторы с Али.

+2
admin admin 26 дней назад #

я покупал тут:https://aliexpress.ru/item/1005003382092255.html

Первая партия 30шт пришла вся с довольно толстыми выводами, все не магнитились. Пластик был прилично желтый, видно, что емкости из старых запасов. Мне они понравились, оценил выше современной WIMA MKS (покупалась в «ДКО Электронщик»).

Позже дозаказал повторно еще 30, пришли вперемешку старые и новые (чуть более светлый пластик), последние с более тонкими ножками, которые уже магнитились, их никуда еще не ставил, но на заметку взял.

0
bavtec bavtec 26 дней назад #

Спасибо

9pixel 9pixel 25 дней назад #
Комментарий удален
0
rucrim rucrim 25 дней назад #

На Али все даже честно указанно - Происхождение

Китай. А вот как оригинальные.

0
9pixel 9pixel 25 дней назад #

из маузера с короткими выводами сделаны в Индонезии. Те что в ленте из Польши, покупал в проверенном магазине как оригинал AV Arcotronics. С длинными выводами на 63в с алика. У всех выводы немагнитные, медные.

0
yuri-tut-by yuri-tut-by 18 дней назад #

Проверенный магазин в Польше случайно не TME?

+1
9pixel 9pixel 18 дней назад #

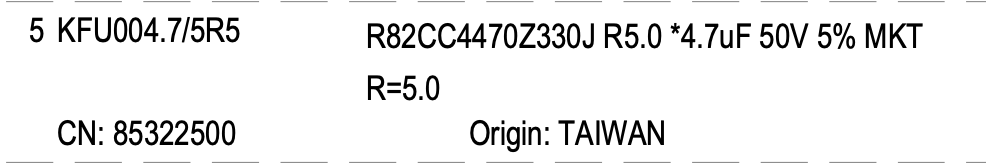

Нет, это не ТМЕ ;)TV SAT Electronic. У них еще в eBay акаунт есть. Я покупал в начале апреля этого года (2025). В счете указана страна происхождения Taiwan. На фото выше те, что в ленте. К сожалению данные емкости у них закончились. Хотел еще прикупить, т.к. у маузера они почти в два раза дороже.

0
9pixel 9pixel 25 дней назад #

у вас кстати все оригинальные емкости. AV Arcotronics R79 хорошая серия метализированный полипропилен. И зеленые полистереновые MKT1826 ERO Roederstein.

+1
iggus iggus 25 дней назад #

Загадка с этими конденсаторами. Есть еще на 1,2мкф/63в (R82DC4120SH60J), продаются как в Маузере, Диджикее, так и на Али. Однако в даташитах такой емкости вообще нет. Нашел несколько старых даташитов Аrcotronics, в т.ч. видимо первый от 2001 года, везде ряд емкостей-напряжений одинаковый. Но в этом первом от 2001 года написано, что серия R82 идет на замену серии R85. На старую серию R85 доков не нашел.

0
9pixel 9pixel 25 дней назад #

Вот новая дока на серию R82 от 2025г:kemet R82 Да, по документации на 50в емкости только на 2.2, 3.3 и 4,7мкФ. На 63в меньшей емкости. Возможно неверная маркировка на заводе и в последствии отбраковка. Либо перемаркировка, чтобы дороже продать. Корпуса абсолютно идентичны оригиналам.

У меня кстати все емкости одного бледно-желтого цвета.

0
9pixel 9pixel 21 день назад #

Похоже загадка с емкостями на 63В раскрыта. Судя повсему это перемаркировка более дешевой серииRSB.

+1
iggus iggus 21 день назад #

Нужно вскрыть один на 4,7 и посмотреть, если внутри рулон, то это R82, если стопка, то RSB.

+2
9pixel 9pixel 21 день назад #

Вскрыл, проверил. Внутри рулон.

выводы медные.

0
iggus iggus 21 день назад #

Спасибо, т.е. это не RSB, там рулонов нет. Загадка не разгадана)

+2
9pixel 9pixel 21 день назад #

Получается так :) На ум приходит пока только один вариант, что емкости были сделаны на заказ для крупной фирмы, а те по какой-то причине отказались, либо разорились, поэтому таких нет в официальной документации. Сам кондер сделан добротно. Вскрою еще кондер из Польши, он такой же как и из маузера.

Слева из Польши 50в, справа с Али 63в

0
9pixel 9pixel 22 дня назад #
