Мал золотник, да дорог, ЦАП AH-D6 Pro v2.0

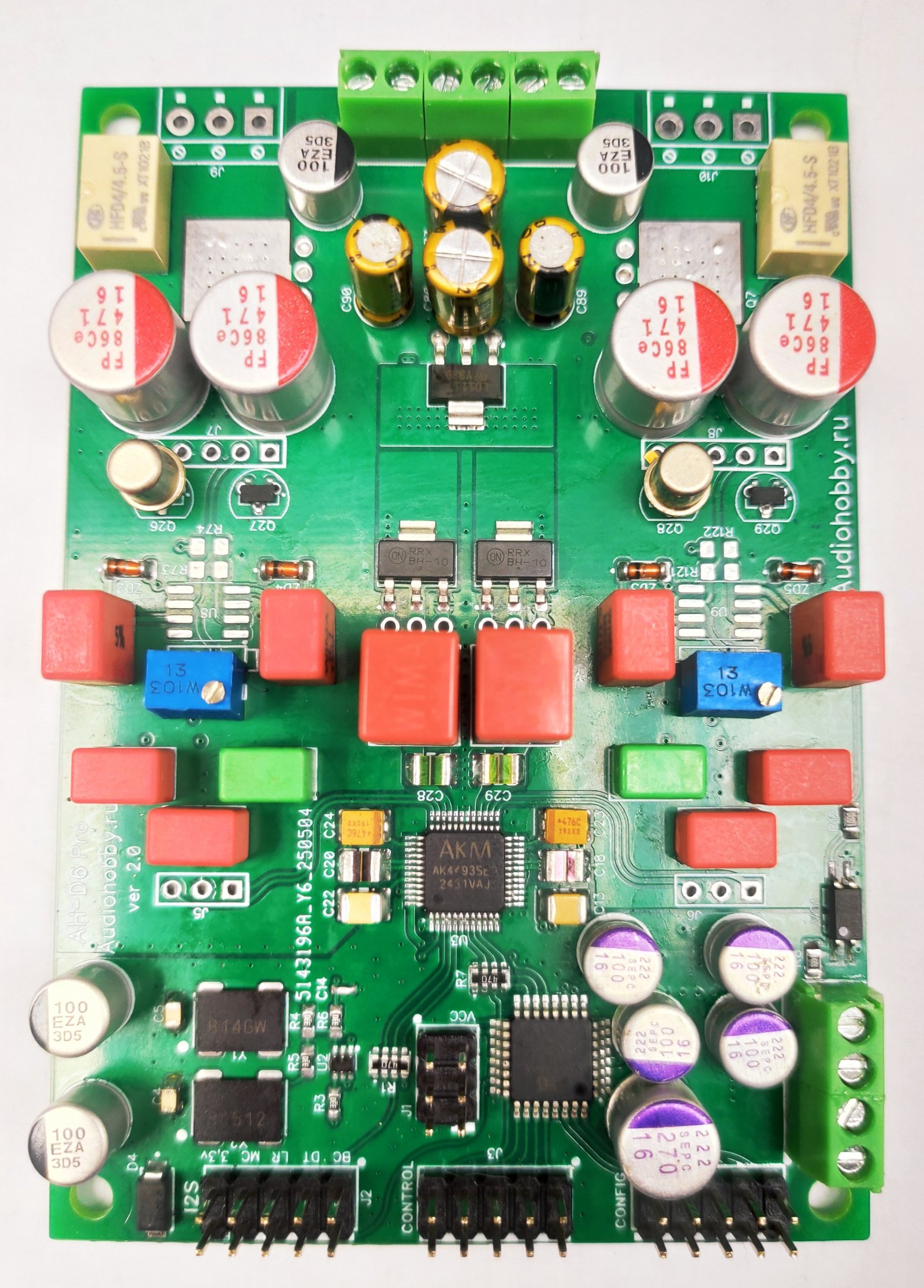

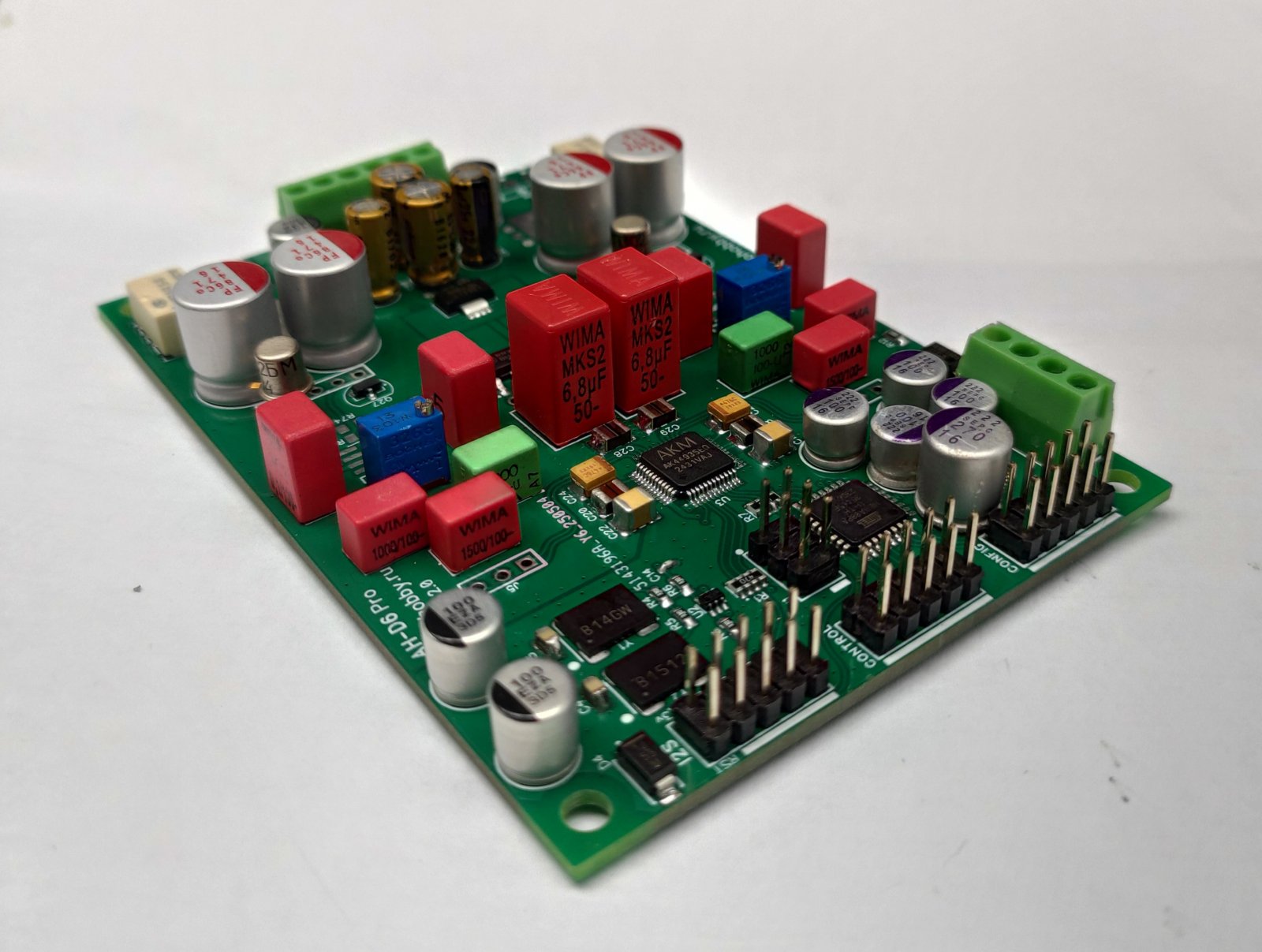

Хочу представить вашему вниманию конструкцию ЦАП AH-D6 Pro v2.0, при разработке, которой, ставилась задача вместить «ЦАП D16 PRO» в форм-фактор народного D6, при этом сделать конструкцию максимально простой и не пожертвовать качеством звучания. По результату первых прослушиваний, считаю, это удалось в полной мере.

Схема ЦАП AH-D6 Pro

Схема ЦАП AH-D6 PRO на AK4493SEQ

Для питания аналоговых цепей применяются «стабилизаторы Назара». Предложить лучше и при сопоставимой простоте, считаю, невыполнимой задачей. На их выходе рекомендуется применение исключительно плёночных конденсаторов, что положительно сказывается на звучании ЦАП.

Схема дискретного балансного аналогового фильтра для AH-D6 Pro

В ЦАП-пе применена хорошо себя зарекомендовавшая себя конструкция дискретного фильтра AH-F5 Superb.Схема дополнительно была оптимизирована для минимизации потребления.

Схема дискретного балансного аналогового фильтра для AH-D6 Pro

Для тех, кто верит в преимущества классического фильтра на ОУ, есть конструкция AH-D6.1.

Схема питания аналогового фильтра AH-D6 Pro

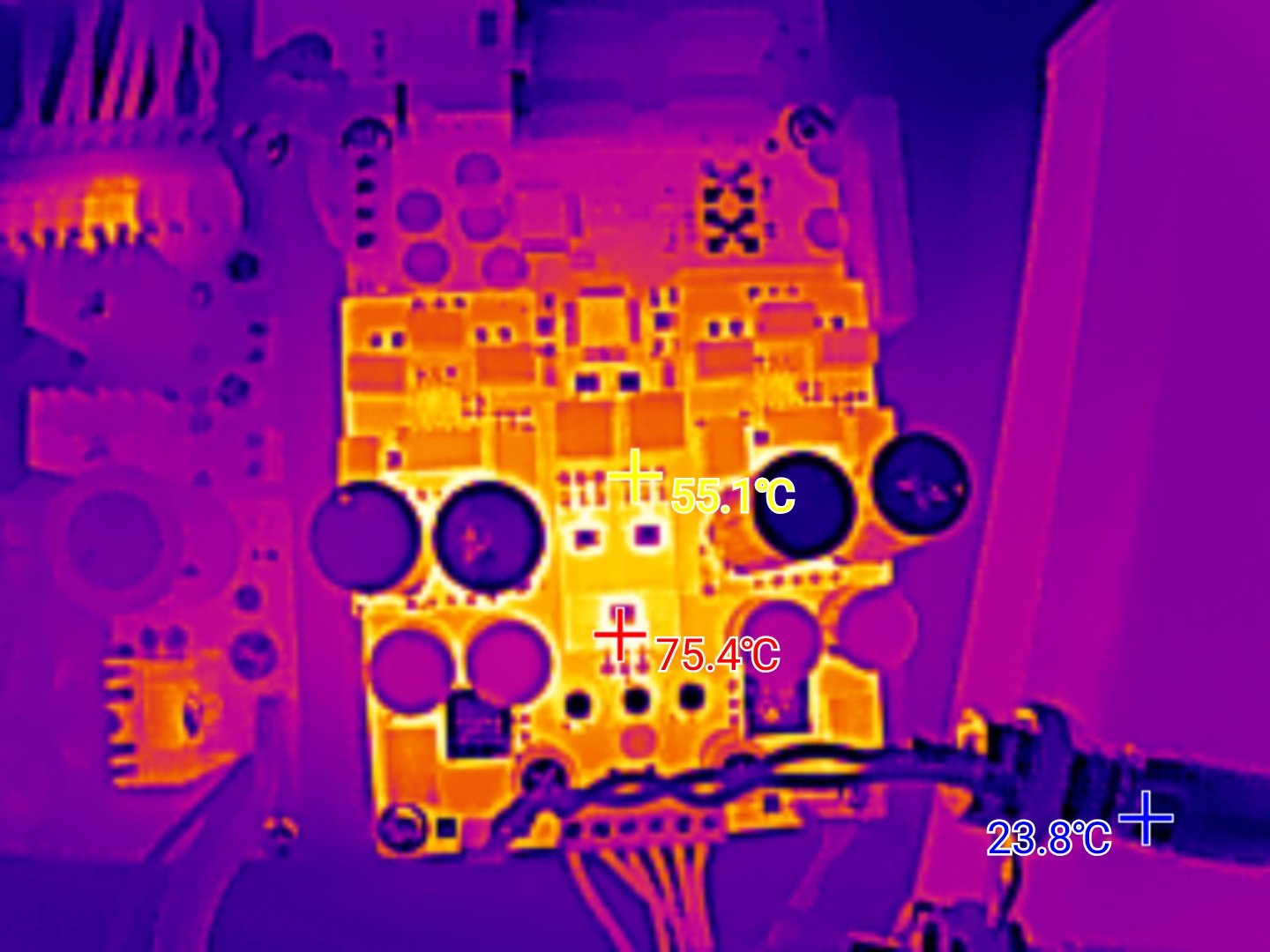

Следуя логике максимального отказа от интегральных компонентов, в конструкции применен дискретный стабилизатор, который хорошо знаком по модулям питания AH-PW16 PRO/MAX.

Остальное питание

Для питания самого ЦАП (без учета питания транспорта) рекомендуется использовать 3 отдельных трансформатора:

  1. Для питания линий аналогового фильтра рекомендуется трансформатор с двумя независимыми обмотками 2 х от ~15в, мощностью 15-25Вт
  2. Для питания аналоговой части ak449х рекомендуется трансформатор с одной обмоткой на ~9в, мощностью 10-15Вт. Допустимо п.1 и п.2 объединить в один трансформатор.
  3. Для питания цифровой части потребуется трансформатор с двумя независимыми обмотками 2 х ~9в, мощностью 7-10Вт. Потребление по этим линиям небольшое < 50мА.
  4. Для питания транспорта (USB модуля) рекомендуется тоже отдельный трансформатора, мощность подбираем сами под свои запросы.

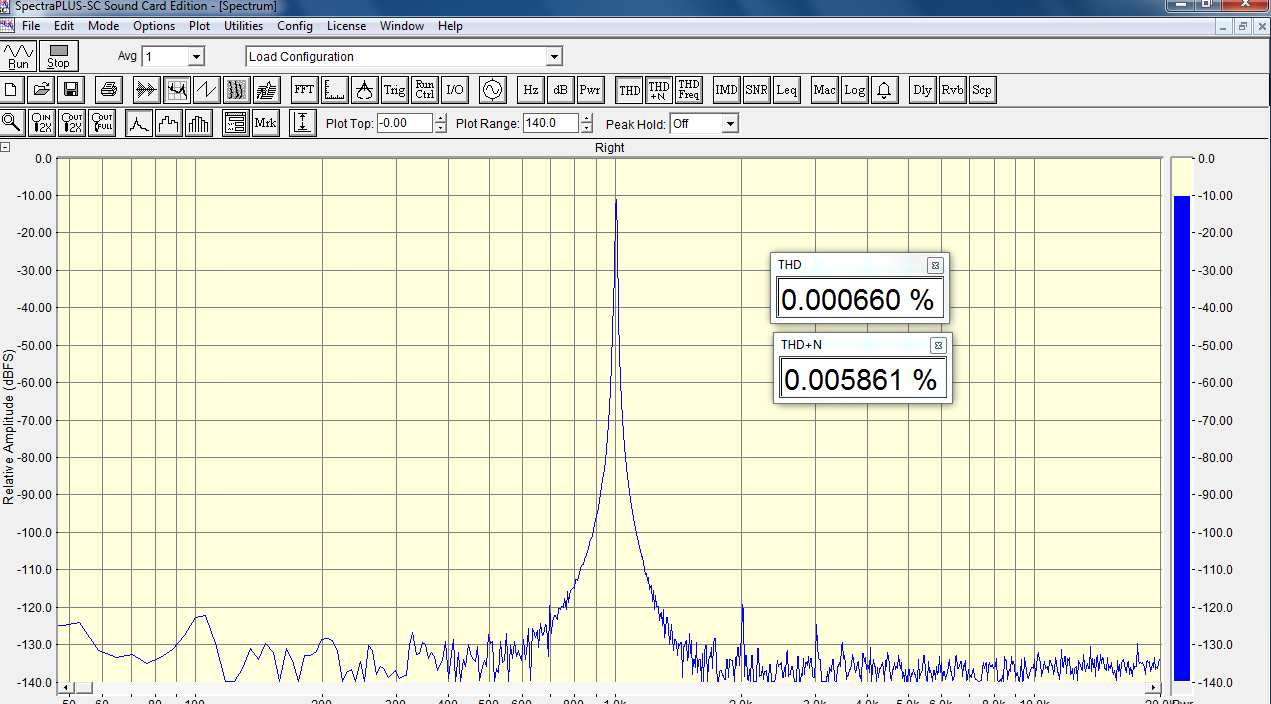

Замеры искажений

1.08кГц, 0Дб (версия на ak4493SEQ)

  1. Прошивка для ЦАП используется от проекта AH-D6, там же можно ознакомится с назначением пинов интерфейсных разъемов
  2. С уcтройством рекомендуется использовать модуль питания AH-PW5 v3, можно использовать и AH-PW5 v1/2
  3. Кому интересны эксперименты с фильтрами, рекомендуется собирать фильтр AH-F5 Superb (полностью повторяет фильтр на плате)

Гербер-файлы для самостоятельного заказа плат теперь доступны всем зарегистрированным пользователям сайта.

Вложение:
ah-d6-pro-v2-schema.png 138 Кбскачан 131 раз
Вложение:
ah-d6-pro-v2-schema-analog-power.png 50 Кбскачан 117 раз
Вложение:
ah-d6-pro-v2-schema-analog-power.png 50 Кбскачан 104 раза
+60
+4
admin admin 6 месяцев назад #

Перенес статью в группуProSound — профессиональный звук

+3
admin admin 6 месяцев назад #

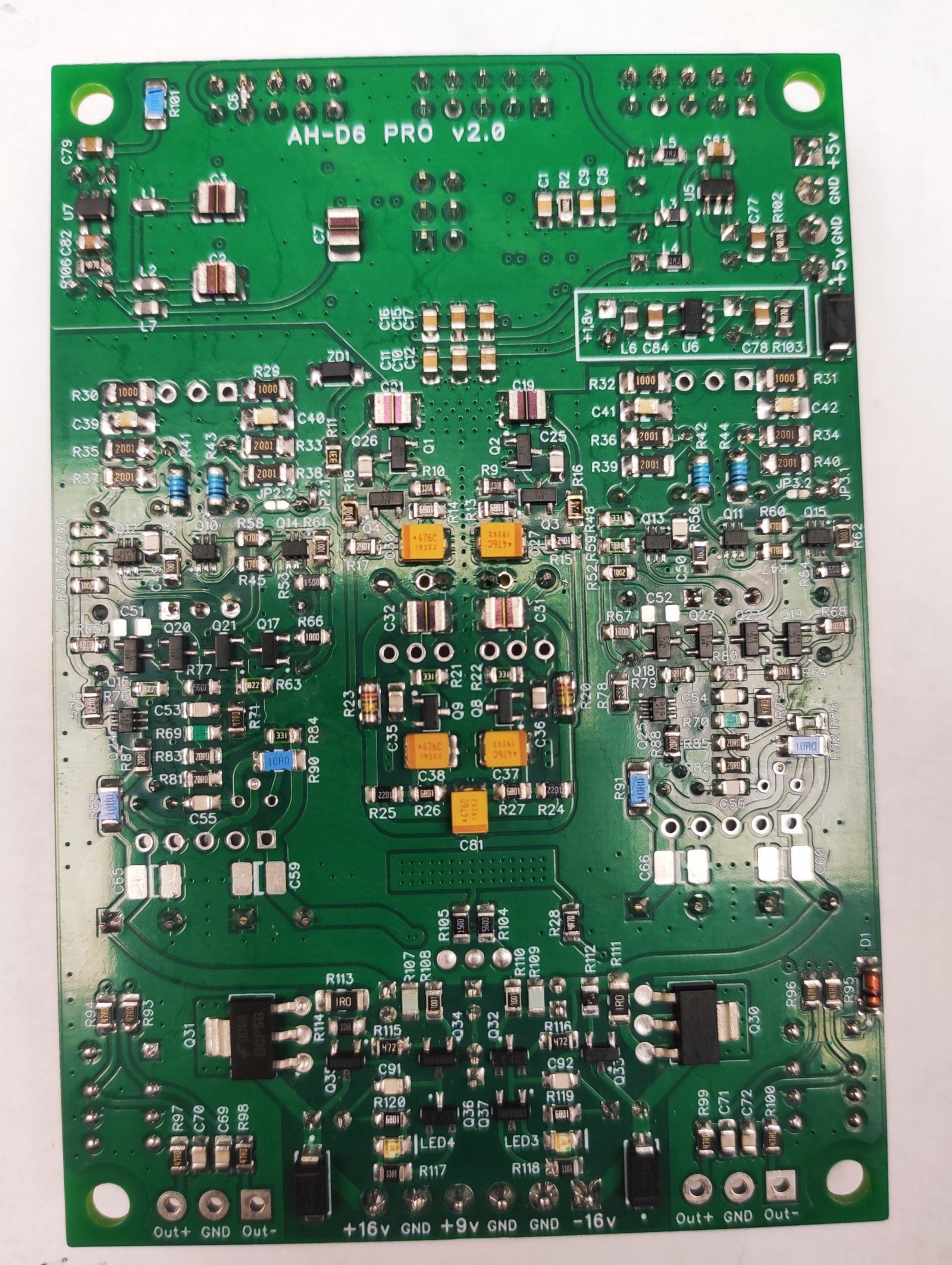

Реле не запаяны, потому, что у меня они закончились, никакого скрытого смысла в этом искать не надо, как куплю запаяю )))

0
m910 m910 6 месяцев назад #

На какую частоту фильтр настроен ?

0
bavtec bavtec 6 месяцев назад #

Отлично. Хорошая идея полностью отказаться от микросхем в питании.

Недавно допиливал CD проигрыватель и тоже попробовал всё питание сделать на рассыпухе. Мне понравилось.

А как результат по звуку у Вас?

+2
admin admin 6 месяцев назад #

На слух лучше, чем ИОН-ФШ-ОУ. Но тут ничего нового, все это давно слушалось, стаб из модуля питания AH-PW16 перекочевал в эту конструкцию. Что касается «стабов Назара», то на слух тоже лучше, хотя по замерам гармошки выходят выше, так как выходное сопротивление у 2-х транзисторного высоковато для получения чемпионских замеров.

0
Shasha Shasha 5 месяцев назад #

Андрей, трехтранзисторный Назар пробовали делать?

Не возбуждается?

www.audio-perfectiom.com/forum видел сообщение, что Назар сделал новую версию своих стабов.

0
admin admin 5 месяцев назад #

Да, пробовал, у 3-транзисторного большие проблемы со стабильностью, его давно проходил в ЦАПе на ak4497, поэтому в конструкциях для широкого повторения он точно не будет применяться. Тем более, что на слух значимого выигрыша нет, только по замерами. А что за новая версия, есть точная ссылка?

0
RA198320 RA198320 5 месяцев назад #

Микросхема тут всё же имеется, кренка U4, интересно конечно услышать, полученный результат, но в своё время собрал AH-D3.1 и с питанием чипа вдоволь наигрался, пробовал и кренку ставить, с ней не понравилось, СЧ уходили в колонки, но интересно вот что, если кренку установить на радиатор и достаточно сильно нагрузить резисторами, то звучание улучшается, точно уже не вспомню, как сильно нагружал, но примерно 100-200мА, подбирал прямо на ходу, всё было слышно, но даже в таком виде было что-то не то. Ещё как оказалось есть разница, как включен выходной транзистор компенсационного стаба, в режиме повторителя один звук, в режиме усилителя другой, в усилительном режиме звук примерно как с кренкой.

0
admin admin 5 месяцев назад #

Шунтирующий стабилизатор Назара все влияние кренки практически сводит на нет, главное купить более менее приличную, чтобы не звенела из коробки с любым обвесом, как некоторое г... На плате предусмотрены выводные пятаки, кому очень хочется можно и дискретный подобрать и впихнуть.

«то звучание улучшается, точно уже не вспомню, как сильно нагружал, но примерно 100-200мА»

— да некоторым, компенсационным стабилизаторам последовательного типа дополнительная нагрузка помогает

0
AleksandrKaa AleksandrKaa 5 месяцев назад #

Здравствуйте, я правильно понимаю, ток через стабилитрон zd1 8ма? Хватает? Скажите пожалуйста, сколько вообще потребляет 4493 по линии AVDD? Насколько критично, если эта линия запитана от стабилизатора на цифровые цепи? (хочу потвикать китайскую платку В93)

0
admin admin 5 месяцев назад #

«сколько вообще потребляет 4493 по линии AVDD» ~ 1мА

0
AleksandrKaa AleksandrKaa 5 месяцев назад #

Спасибо.

0
VKhrychikov VKhrychikov 5 месяцев назад #

По согласованию с автором доступны к покупке печатные платы проекта по ссылкеПродам печатные платы проекта «Мал золотник, да дорог, ЦАП AH-D6 Pro v2.0»

+1
Alex5888 Alex5888 5 месяцев назад #

Головоломка найди с6.

оригинально))

0
anton11 anton11 5 месяцев назад #

там между ногами и 0603 15р можно засунуть, и 0805 прям на ноги можно припаять))

+4
admin admin 5 месяцев назад #

Выложил BOM

0
Dimitry Dimitry 4 месяца назад #

Еще бы деление тактовой частоты частоты надвое предусмотреть — ему бы цены не было.....

0
9pixel 9pixel 4 месяца назад #

Если Вы используете клоки на 24.576 и 22.5792 МГц на этой плате, то делитель не нужен. Делитель предусмотрен на плате AH-D16 Pro, так как там используются на 45.158 и 49.152 МГц.

Если ставить на эту плату клоки 45.158 и 49.152 МГц, то можно воспользоваться реклокеромhttps://audiohobby.ru/articles/plata-rekloka.html

0
Dimitry Dimitry 4 месяца назад #

Это вряд ли поможет подружить Д6 с U30, переделанном в слейв

9pixel 9pixel 4 месяца назад #
Комментарий удален
0
9pixel 9pixel 4 месяца назад #

Извиняюсь. Повел Вас по ложному пути. Возможное решение наверноепереходник для Аманеро версии 3.0.

0
Dimitry Dimitry 4 месяца назад #

Пока играюсь с U30 в режиме мастера. Д6 соответственно слэйв. Склоняюсь в варианту установки делителя навесиком. Ирония ситуации в том, что плата Д16 у меня гипотетически есть. И даже недалеко, вот только забрать ее некак :)

0
sabbath sabbath 4 месяца назад #

На pcbway почему-то нет кнопок «заказать/положить в корзину».

0
Pushok62 Pushok62 4 месяца назад #

Они уже давно перестали с Россией работать.

0
sabbath sabbath 4 месяца назад #

Забыл уточнить — именно поэтой ссылке к данному цапу. А так — я не из России, поэтому и хотел там заказать. И — да, походил по другим пректам Андрея на pcbway — там тоже нет кнопки «Add to cart».

0
admin admin 4 месяца назад #

Я ничего не отключал, ранее работало. Видно, китайцы мудрят, как еще санкции применить, если не хотят продавать и пес с ними, мне разбираться неинтересно, все равно я использовать авторские никак не могу.

0
sabbath sabbath 4 месяца назад #

Ясно, спасибо. Пойду китайцам вопросы задавать.

0
caleb caleb 4 месяца назад #

Можно тут заказывать, все шлют и под америкосов не ложатся. Полгода назад заказывал.

https://www.nextpcb.com/

Либо через тот же алиэкспресс .

0
sabbath sabbath 4 месяца назад #

Так дело же не в том где заказать, а в том, что герберов в свободном доступе нет. На pcbway была возможность заказать, но китайцы ее прикрыли (убрали кнопку заказа). Написал им, жду ответа, может восстановят.

0
caleb caleb 4 месяца назад #

Не обольщайтесь, скорее всего не восстановят. Идите сразу на поклон к одному уважаемому человеку, просите что бы заказал, либо свою плату рисовать.

0
9pixel 9pixel 4 месяца назад #

В воскресенье еще работали кнопки. Со вчерашнего дня pcbway к сожалению отключил возможность заказывать из профилей зарегистрированных в РФ и Беларуси (

+1
sabbath sabbath 4 месяца назад #

Понятно, тем не менее надежда умирает последней - Hi, yes, we are on holidays now, pls try after holidays. В профиле Зимбабве стоит, может и починят )

+2
admin admin 4 месяца назад #

да поменял на Зимбабве, хотя думаю, если отключили, то маловероятно, что включат обратно

0
sabbath sabbath 4 месяца назад #

После 8-го увидим, им сейчас не до плат, они драконам хвосты крутят )

0
sabbath sabbath 4 месяца назад #

А вот и первая пара более или менее вменяемых ответов появилась:

Jan 29,2025PCBWay Team Commented Cannot find Add to cart button

The project don't include the gerber file, so you can't place the order

Feb 04,2025Joji Commented Cannot find Add to cart button

its just a temporary issue it will be soon fixed and you can add the project to cart provided the pr

Второй ответ порадовал, ждем-с )

0
caleb caleb 4 месяца назад #

Точно!? а вот это по вашему норма, это даже не из профиля заказать не возможно, это блокировка вообще трафика из России.

403 ERROR

The request could not be satisfied.

The Amazon CloudFront distribution is configured to block access from your country. We can't connect to the server for this app or website at this time. There might be too much traffic or a configuration error. Try again later, or contact the app or website owner.If you provide content to customers through CloudFront, you can find steps to troubleshoot and help prevent this error by reviewing the CloudFront documentation.

0
sabbath sabbath 4 месяца назад #

Я же писал - я не из России, у меня ссылка работает, только кнопки на заказ нет (надеюсь пока)...

0
caleb caleb 4 месяца назад #

просмотрел...

0
9pixel 9pixel 4 месяца назад #

Здесь гербер, например, предлагается к скачиванию, но кнопка для заказа все еще отсутствует.

Тут наверное даже не сами pcbway блокируют, а облачный CDN сервис Amazon CloudFront (пост ниже), который они используют для своего контента и корзины :/

0
koka77777 koka77777 4 месяца назад #

А другой альтернативы нету www.pcbway.com ?

0
admin admin 4 месяца назад #

Если найдете, выложу

0
alesis33 alesis33 4 месяца назад #

https://www.nextpcb.com

Недавно заказывал платы. Оплата проходит, доставка в Беларусь и Россию есть.

0
admin admin 4 месяца назад #

Речь идет о возможности шарить проекты у сервиса, а не про заказ плат.

0
caleb caleb 4 месяца назад #

Кстати я подобную штуку у них если не ошибаюсь, случайно находил, там большая куча проектов была, но потом страницу закрыл и не смог найти… надо было в избранное загнать.

0
9pixel 9pixel 4 месяца назад #

Можно здесь попробоватьhttps://oshpark.com/ но будет дорого.

0
caleb caleb 4 месяца назад #

не то слово дорого, охрененно дорого, особенно поразил кусок текстолита

с одним единственным переходным отверстием за 54$ !!! походу цена чисто от размера зависит и по фигу что там на плате изображено.

0
9pixel 9pixel 4 месяца назад #

да именно так и есть 5$ за кв.дюйм, а если срочно то все 10$. Их можно вычеркнуть из списка

0
koka77777 koka77777 4 месяца назад #

А посмотрите https://www.elecrow.com/share-projects Вроде что то похоже.

0
admin admin 4 месяца назад #

появилось, ранее у них такой возможности не было

0
caleb caleb 3 месяца назад #

Интересно, после регистрации на 20долларов купон дали, конкретный конкурент jlc и pcbway.

0
koka77777 koka77777 4 месяца назад #

Надеюсь что ссылку на заказ плат можно ожидать?

0
hitcttd702 hitcttd702 3 месяца назад #

Thank you

0
koka77777 koka77777 3 месяца назад #

Подскажите, пожалуйста, будет работать AK4493 с таким выхлопом? Ссылка https://klimanski.com/2015/05/31/цап-с-ламповым-выходом/

0
admin admin 1 месяц назад #

фильтр не подходит для ак4493

0
Electronic 1986 Electronic 1986 1 месяц назад #

Здравствуйте. Скажите, пожалуйста, планируется ли восстановление возможности заказа плат? Очень хочется повторить проект.

0
admin admin 1 месяц назад #

Доброго дня, от меня это не зависит. Это китайцы решили поддержать санкции, вот и отключили возможность заказа плат по проектам от авторов из РФ и не только. Возможно рассмотрю вариант с публикацией герберов, пока не решил.

0
Electronic 1986 Electronic 1986 1 месяц назад #

Тогда будем надеяться на лучшее) Спасибо.

+11
admin admin 1 месяц назад #

Гербер-файлы для самостоятельного заказа плат теперь доступны всем зарегистрированным пользователям сайта.

0
Electronic 1986 Electronic 1986 1 месяц назад #

Большое Вам спасибо!

0
sabbath sabbath 1 месяц назад #

Спасибо огромное за доброту Вашу!

alex3 alex3 1 месяц назад #
Комментарий удален
0
alex3 alex3 1 месяц назад #

Очень здорово. Благодарю.

+3
Electronic 1986 Electronic 1986 14 дней назад #

Хочу поблагодарить автора за то что даёт нам возможность повторить свои проекты и слушать качественный звук. Большое Вам спасибо и пускай все Вашы проекты воплощаются в жизнь.

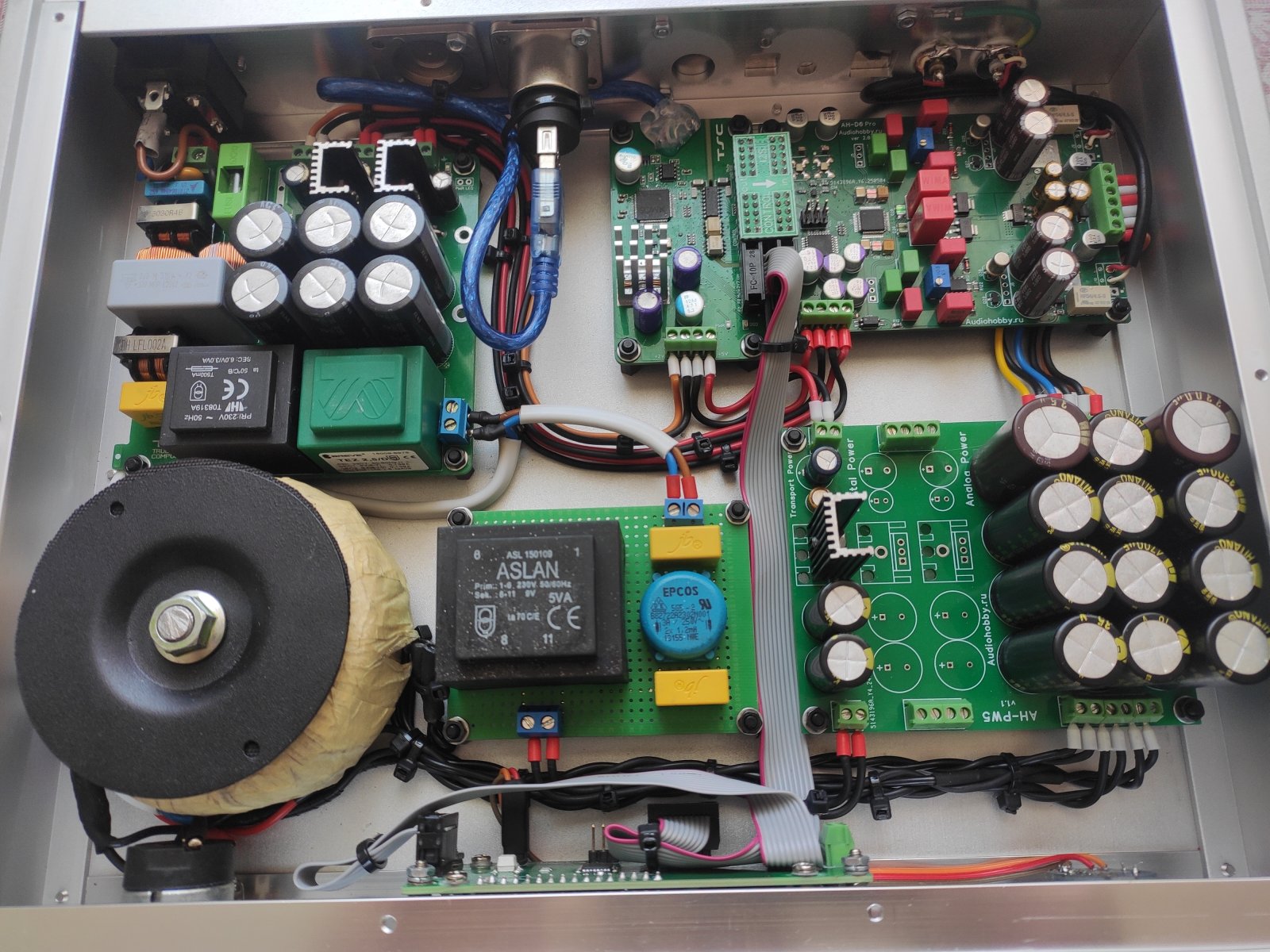

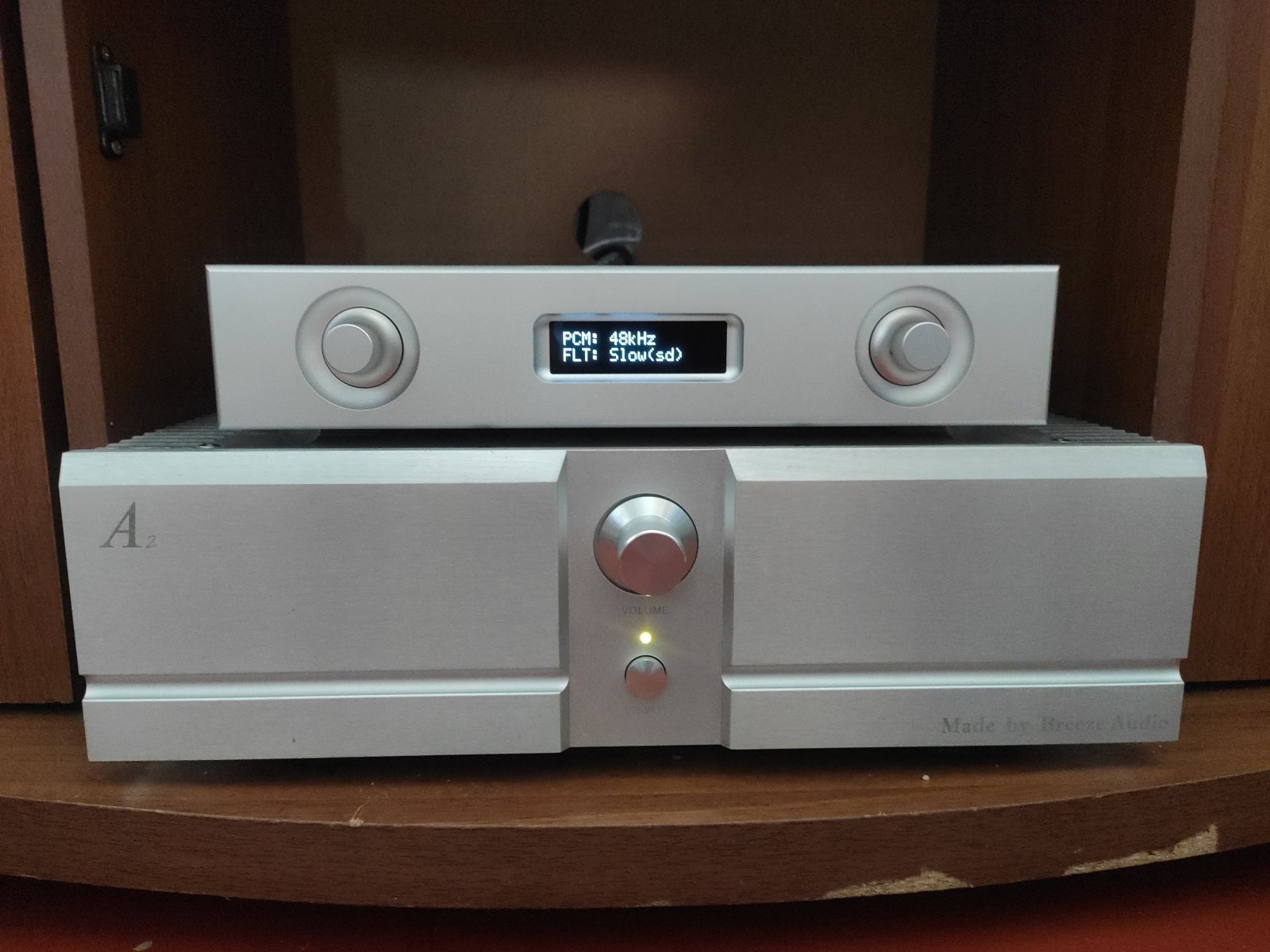

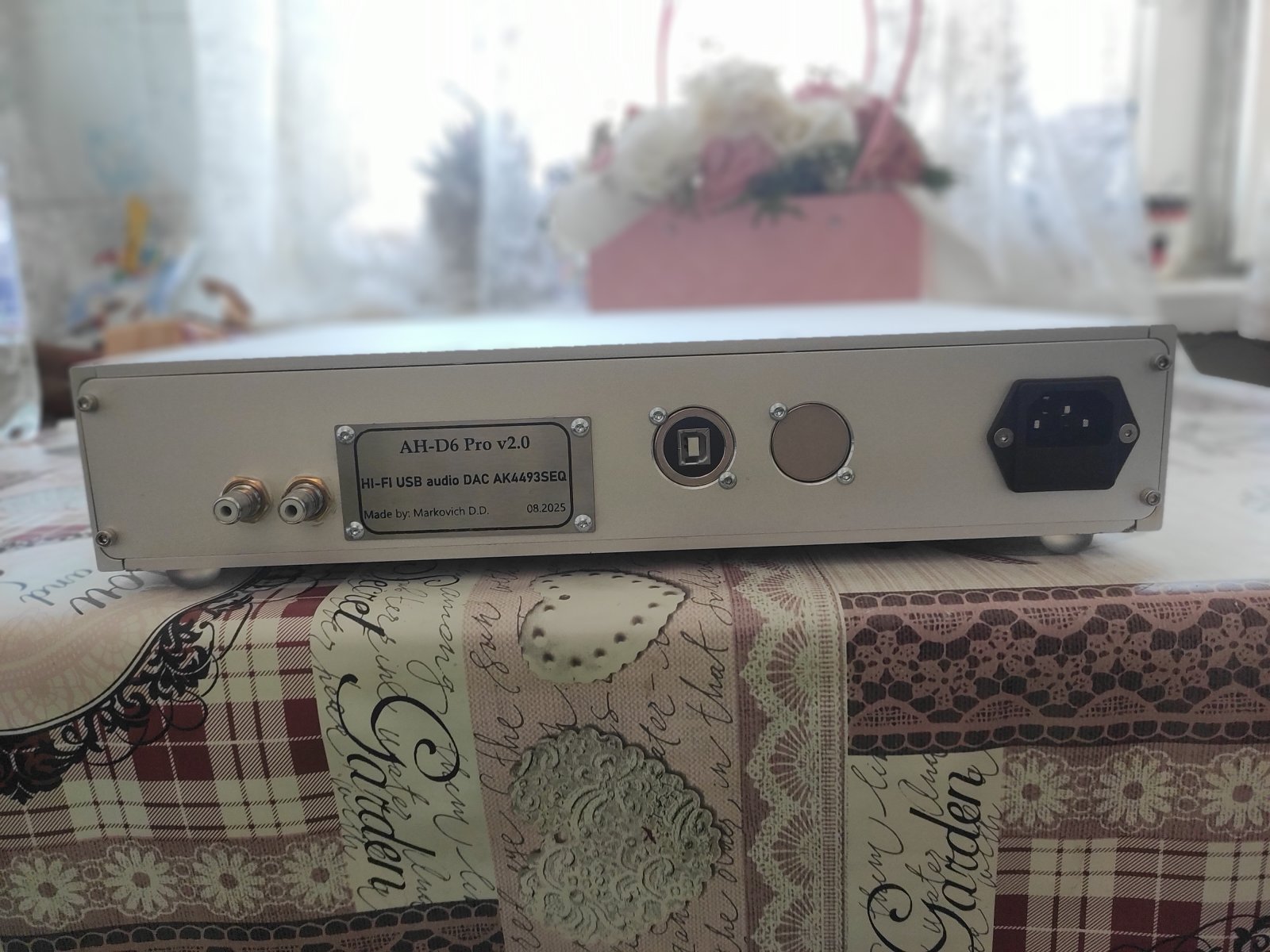

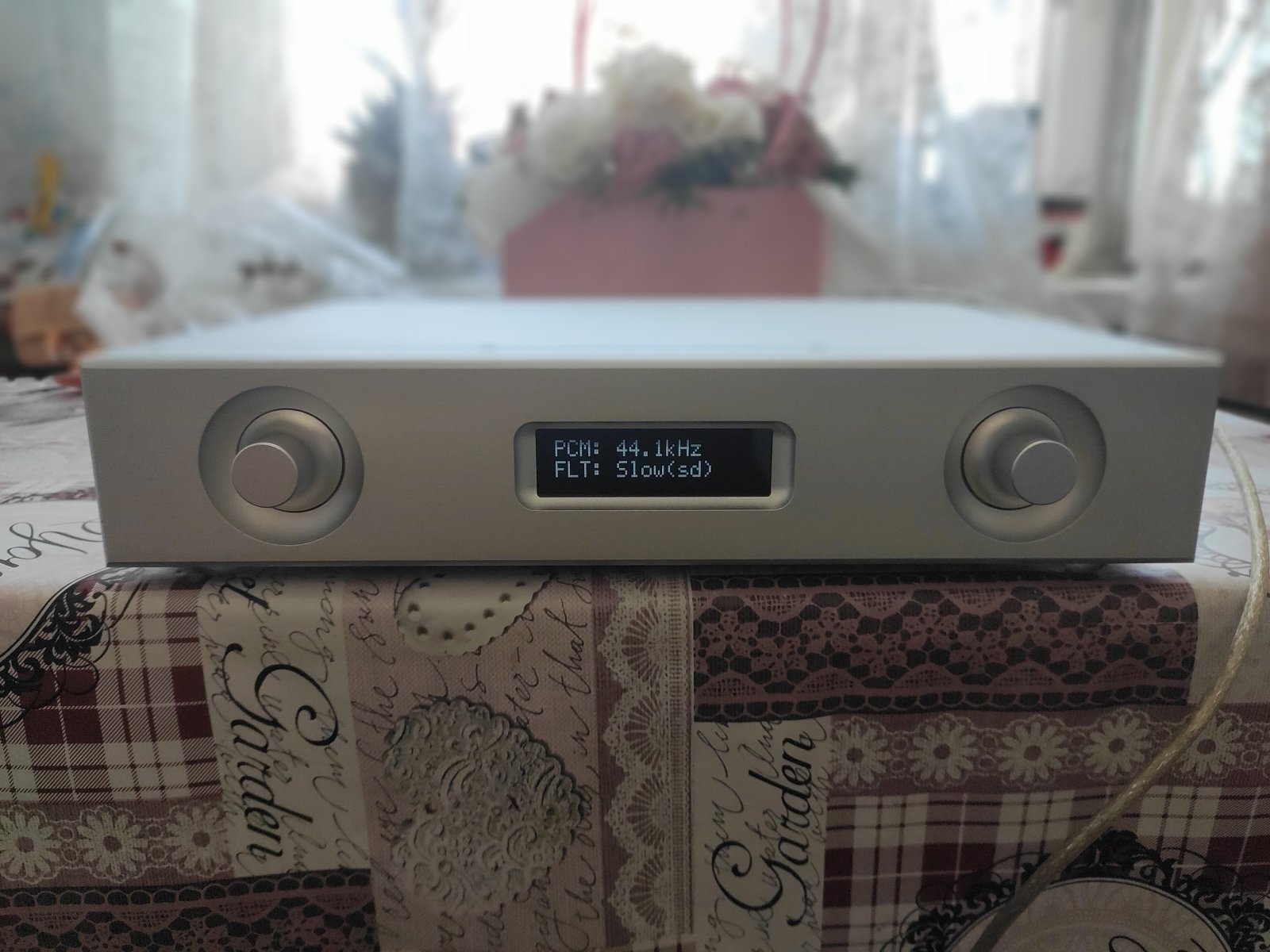

Собрал данный ЦАП, запустился сразу, без сюрпризов, что не может не радовать. Питание фильтра вышло ± 14В (стоит уменьшать до заявленных ±12В?). Ноль держится стабильно, все транзисторы Тошиба, на выходе КП302БМ, ток покоя 8мА. Пока запустил в слейве через SPdif прийомник AK4118, буду собирать транспорт на Xmos. Нормально послушать ещё не было когда, но первое впечатление хорошее. Ещё раз спасибо!

0
9pixel 9pixel 14 дней назад #

Поздравляю с успешным запуском!

С «прогревом» емкостей звук еще преобразится, если они еще «негретые». В питание фильтров были бы конечно Nichicon KZ или ELNA Silmic II предпочтительнее, если есть возможность.

0
Electronic 1986 Electronic 1986 14 дней назад #

Спасибо. С конденсаторами экспериментировал в предыдущей версии ЦАП и как ни странно больше понравились полимерные nichicon FPCAP. В данном случае стоят полимеры Fujitsu FP, прародители nichicon. Им нужно сформироваться, долго лежали.

0
caleb caleb 10 дней назад #

Я бы сказал, слово «прогрев» больше эзотерикам подходит. С формовкой емкостей правильнее сказать. Это вон эти искатели звука в проводах любят все «греть» .

+1
admin admin 14 дней назад #

вышло ± 14В — это даже хорошо, если на стабилизаторах фильтра хватает запаса по падению (более 3В), то оставляйте, как есть

0
Electronic 1986 Electronic 1986 13 дней назад #

После выпрямителя приходит 19В, должно хватить, с учётом девиации напряжения в сети.

0
rucrim rucrim 13 дней назад #

Хорошие детали запаяны, красиво и надежно!

0
Electronic 1986 Electronic 1986 13 дней назад #

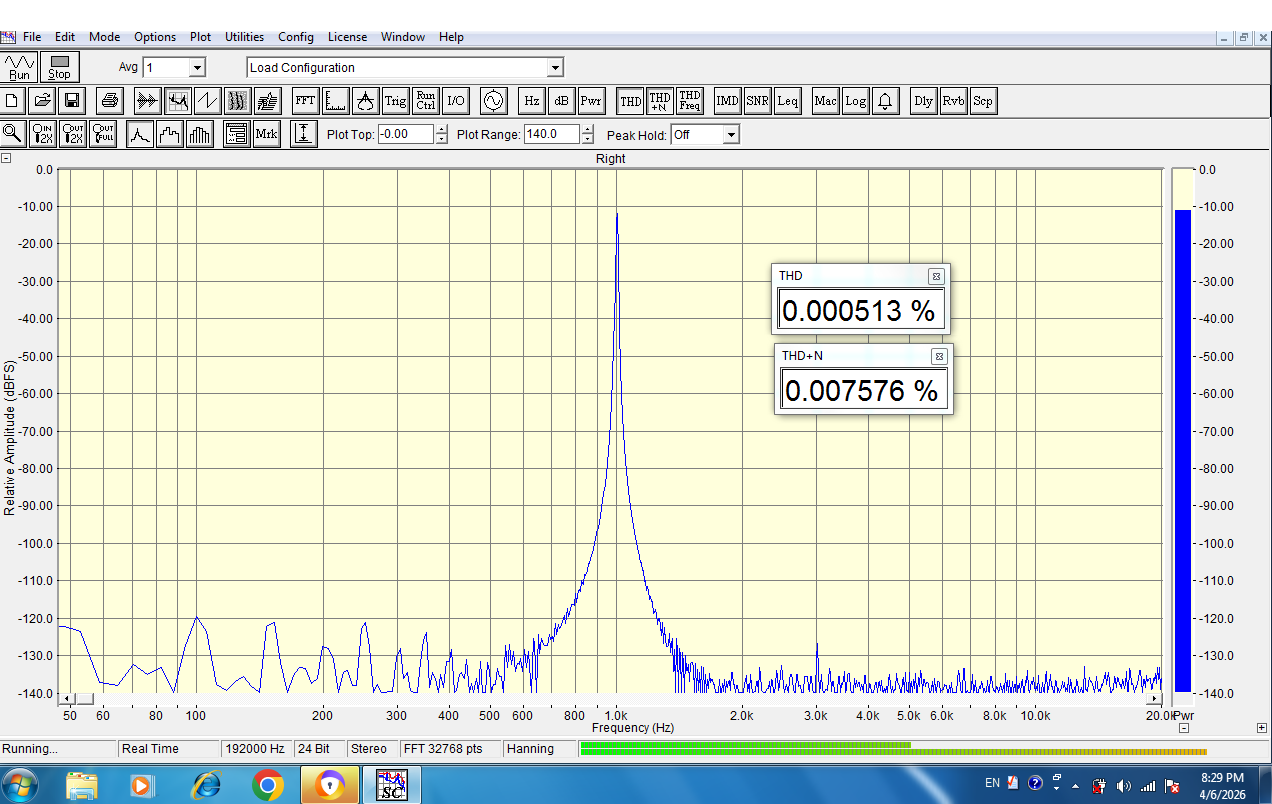

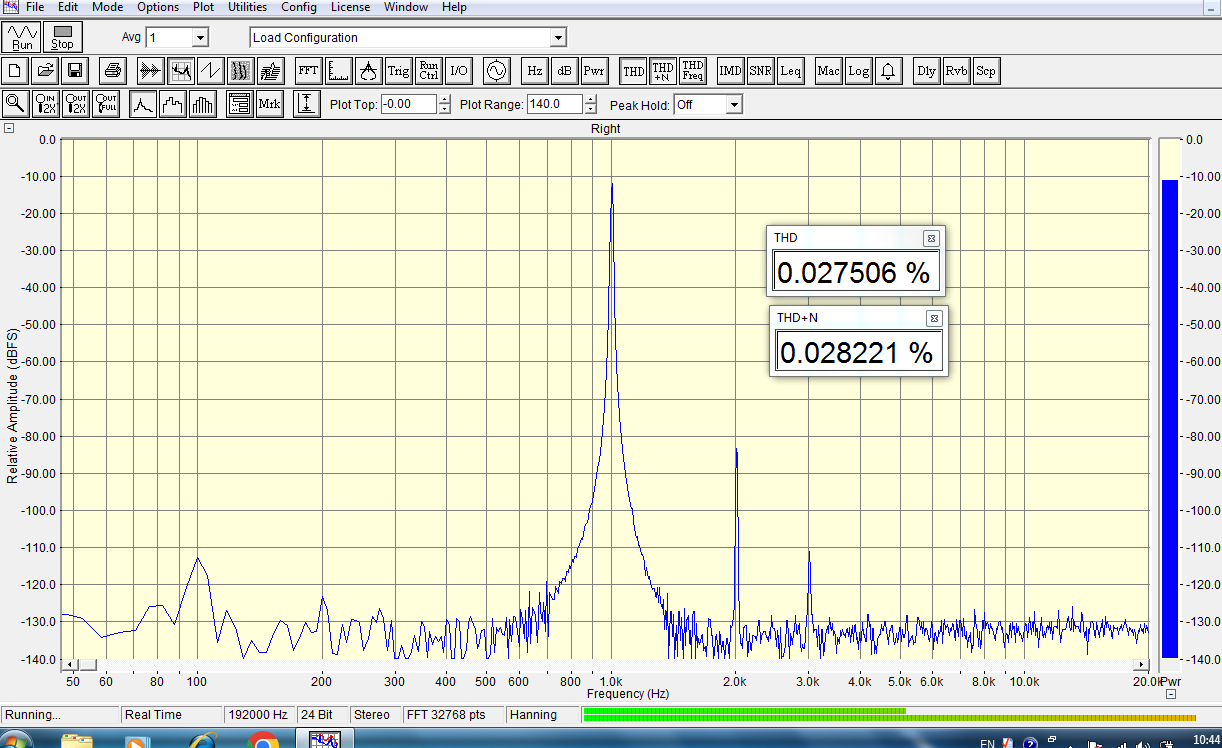

Послушал немного ЦАП, звук показался немного зажат и грязноват на верхах. Решил посмотреть осцылографом что творится на выходе и линиях питания, и увидел непонятный плавающий шум, вроде как не похоже на генерацию, но все же не нравится он мне. Прикрепил осцылограму с линии питания фильтра, но она почти везде одинаковая, на выходе немного меньше размах.

0
Electronic 1986 Electronic 1986 13 дней назад #

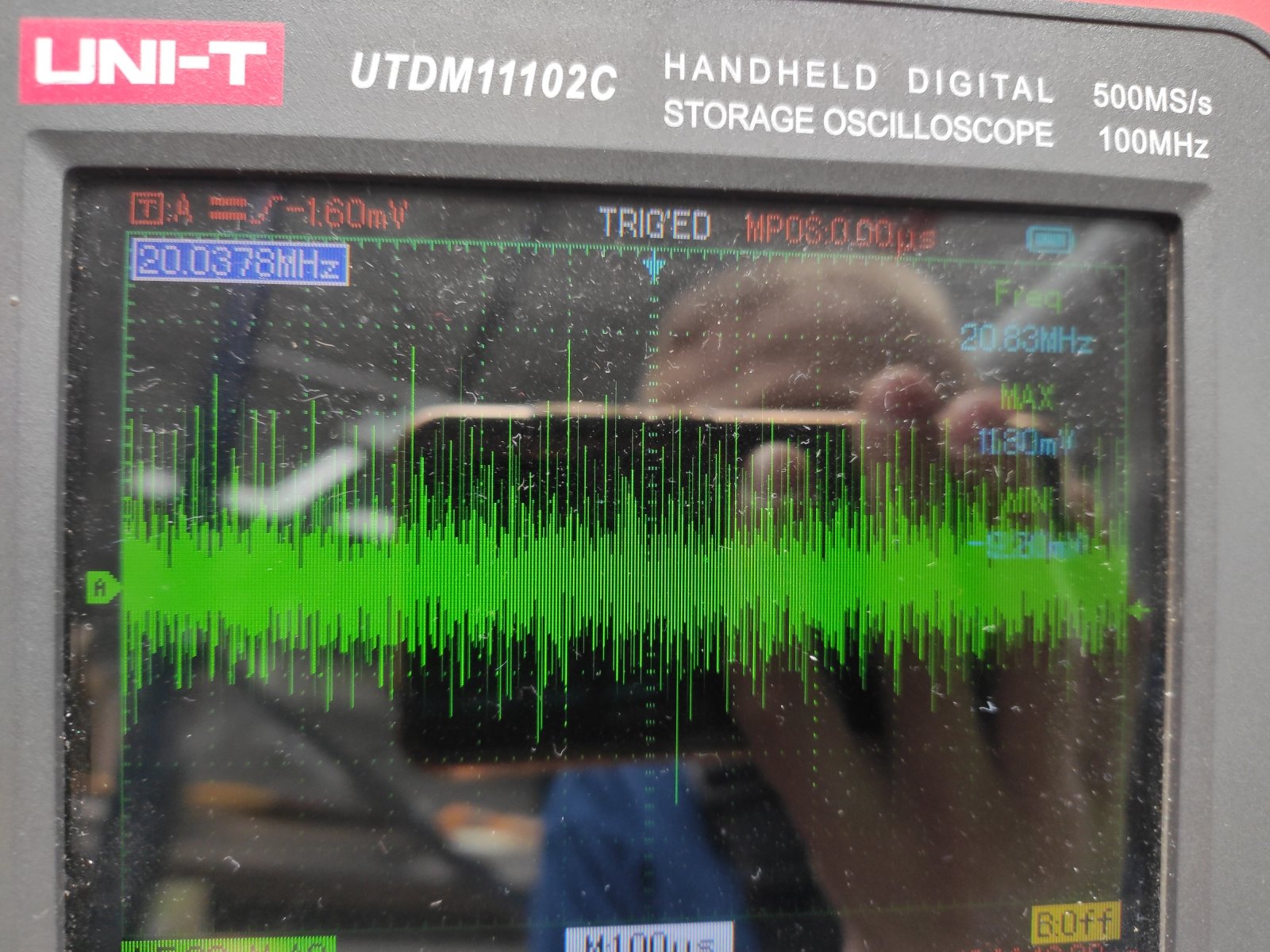

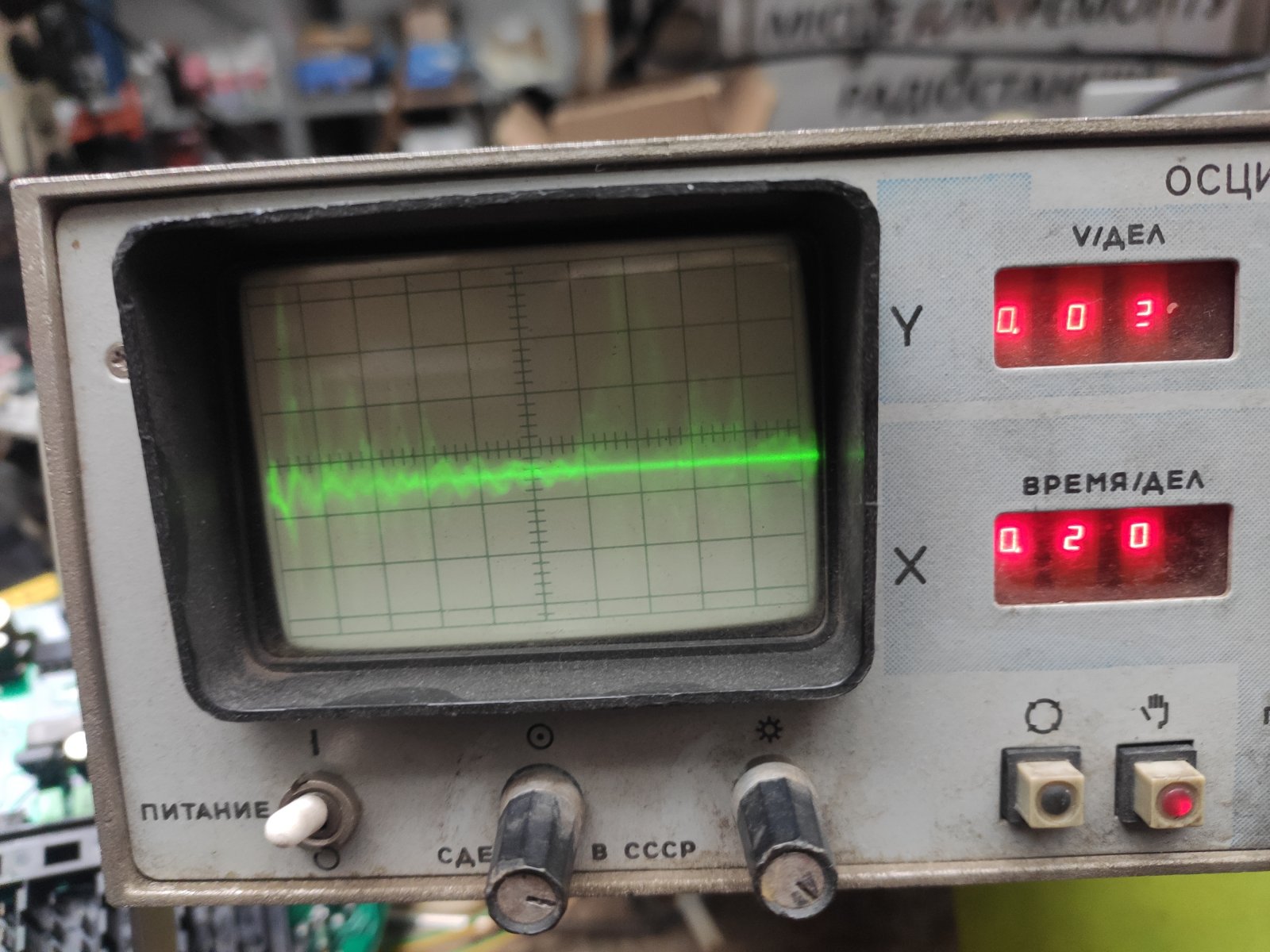

Не знаю показывают ли эти осцылограмы реальную картину, так как картина примерно одинаковая в любой точке, куда не стань. Вообще не понимаю как тут что-то измерить. Может подскажете контрольные точки и что там должно быть, чтобы спать спокойно)

0
e_niknik e_niknik 13 дней назад #

Так может проверить отдельно блок питания не подключая к цап, а нагрузив сопротивлением, подобрав номинал для эквивалентного тока потребления. К сожалению в этой версии питание интегрировано и такую проверку можно сделать только разрезав дорожки питания к конденсаторам питания фильтра, но зато потом можно впаять изолирующие небольшие бусины BLM или сопрготивления Также заметил, что у вас в обратной связи питания похоже конденсаторы С89 и С90 вместо 22мкф стоит в пять раз больший номинал и низкоимпедансные — ИМХО, не во всех случаях «кашу маслом не испортить» (на снимке платы перепутал размещение, но проверить С89, С90 стоит) .

0
Electronic 1986 Electronic 1986 13 дней назад #

Я пробовал отключать питани фильтров, просто отключал входное питание с БП, особых изменений нет. С89, С90 22мкФ nichicon FG. А вот С80 вместо 22мкФ поставил 47мкФ, но вряд ли это что-то испортит. Просто ета помеха есть везде, даже на корпусе, откуда она лезет не ясно.

0
e_niknik e_niknik 12 дней назад #

«пробовал отключать питани фильтров, просто отключал входное питание с БП, особых изменений нет.» => непонятно, как у вас корпус соединен с землей ЦАП и источником spdif сигнала и относительно чего вы снимаете на осциллограф сигнал с корпуса. Смотрите первичный БП и источник сигнала для ЦАП — «SPdif прийомник AK4118», сняв полностью питание с ЦАП. Ведь AK4118 не имеет у вас гальваноразвязки от ЦАП, а возможно и вход spdif там сделан без трансформатора, т.е без развязки по земле от того аппарата, с которого берется сигнал spdif, а экран кабеля spdif в результате большая антенна для наводок.

0
Electronic 1986 Electronic 1986 12 дней назад #

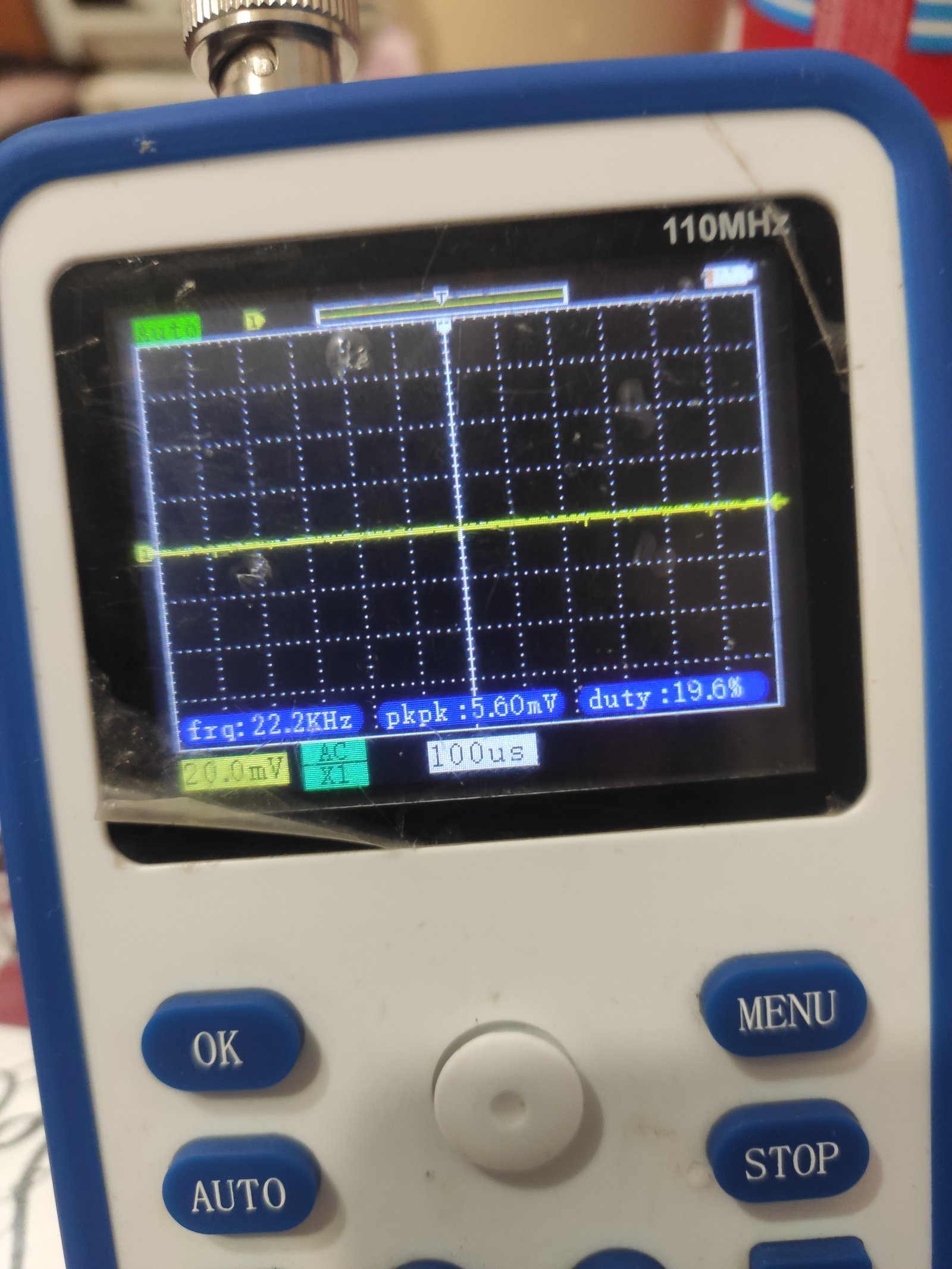

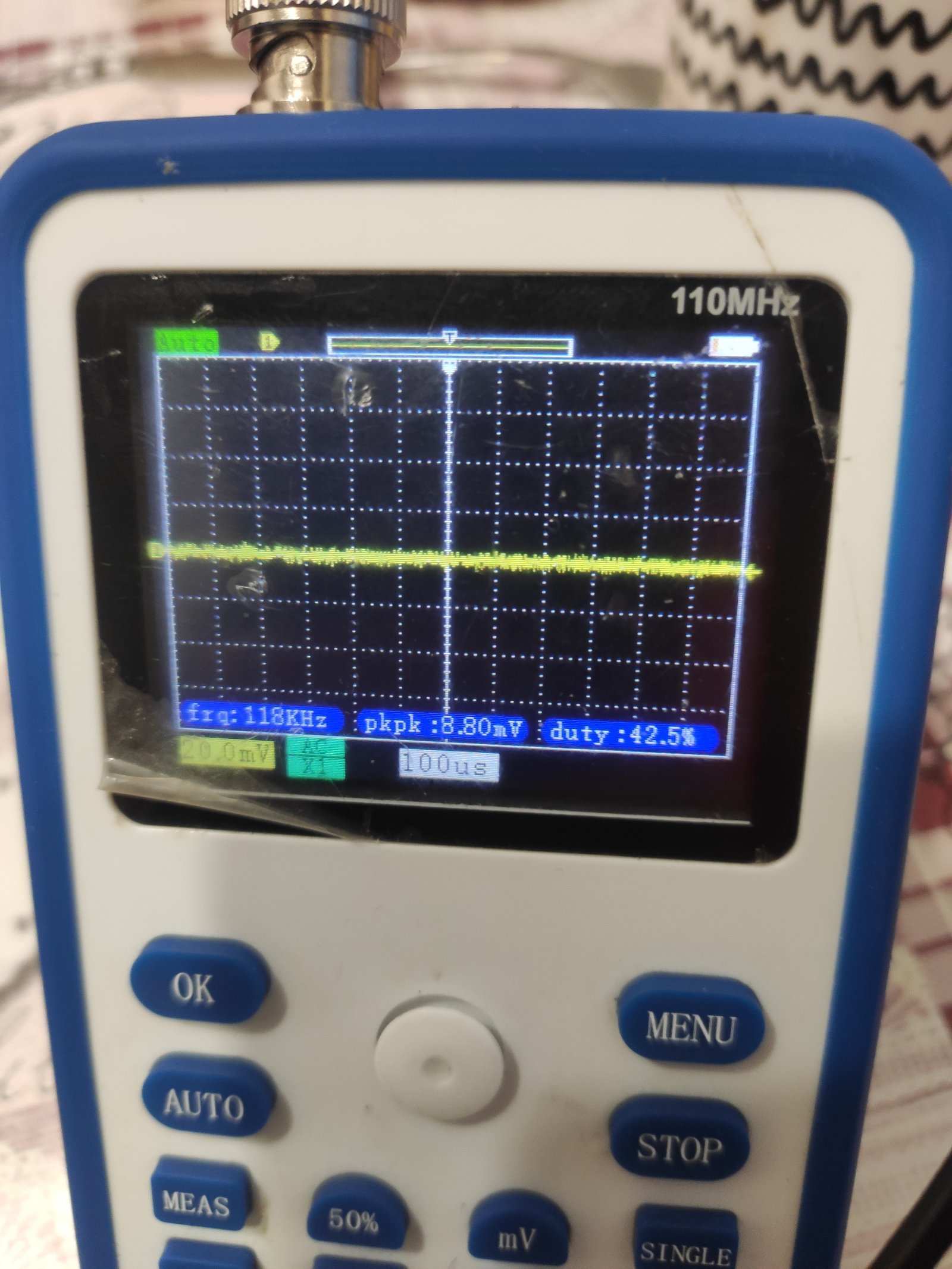

Измерение проводил без источника сигнала SPdif. Корпус заземлен на выходных RCA разъёмах. Питание меряю на вблизости выходных конденсаторов стабилизатора. Похоже что основная проблема это SPdif приемник, если евро отключить (вынуть разъем I2S), то шумы уменьшаются.

с подключенным приемником

отключён. Замечено на питании фильтра, но разницы где мерить нету, тенденция одинаковая.

0
9pixel 9pixel 12 дней назад #

Был похожий случай у меня зимой при наладке ЦАПа. Оказалось, что помеха перла через сеть от китайской гирлянды. Расстояние от нее до ЦАПа по сети было порядка 4 метров. Может у вас рядом тоже подключен подобный импульсник? Транс запитан через EMI-фильтр?

0
Electronic 1986 Electronic 1986 12 дней назад #

EMI фильтр присутствует.

+1
admin admin 12 дней назад #

Может и от ПК наловить, у меня в метре от основного ПК ничего толком ниже 10мв померять нельзя, стоит выключить или отойти метра на 3-4 как идеальная шумовая полка.

1) Что касается сборки, то на мой слух полимерные ёмкости в аналоге далеко не лучший вариант.

2) Почему решили не использовать фильтр в супербалансом режиме?

3) Выбор клоков siTime для D6 Pro тоже не лучший вариант, они довольно сильно шумят в питание, гашения генерации неактивного клока у них нет и в проекте D6 Pro полное отключения неактивного клока не предусмотрено, так как предполагал, что в D6 Pro, что-то ниже ndk nz2520sd ставить народ не будет.

trillerr trillerr 11 дней назад #
Комментарий удален
0
Electronic 1986 Electronic 1986 10 дней назад #

Иизмерял достаточно далеко от ПК. Ну пока ясно, что основно источник помех, это SPdif транспорт, он гальванически не отвязан от ЦАП.

1) По поводу конденсаторов я уже писал, но возможно позже попробую silmik 2, хочется nichicon kz, но вряд-ли влезет нормальной ёмкости.

2) У меня в усилителе нет балластного входа.

3) клоки снял с платы Xmos, не знал про такие нюансы. При возможности заменю на рекомендованные.

Кстати, хорошо было бы написать небольшую ремендацию по применению комплектующих в ответственных местах. В BOM листе этот вопрос роскрыт не полностью, думаю многим пригодится.

+1
admin admin 10 дней назад #

2) У меня в усилителе нет балластного входа,

тогда в чем проблема просто не использовать выход out- ? Разностная обработка сигнала выполняется полноценно для основного выхода, просто берите и используйте только out+, зачем лишать фильтр основного преимущества, того ради чего он таким создавался.

0
Electronic 1986 Electronic 1986 10 дней назад #

Я не понимаю какие плюсы в таком исполнении, но раз Вы рекомендуете такой вариант, то попробую. Я номиналы фильтра брал для не баланса, частота среза 70кГц, нужно менять если делать супербаласт?

+2
admin admin 10 дней назад #

номиналы менять, ну или уровень выходной будет занижен в 2 раза

0
Electronic 1986 Electronic 1986 10 дней назад #

Смотрю на DigiKey клоки, при поиске nz2520sd, выдает NSC5083D, а когда открываю даташит там уже пишет nz2520sd. Это одно и тоже? Может можно ещё лучше что то поставить?

+1
admin admin 10 дней назад #

Лучше будет - NZ2520SDA, они же и должны идти под обозначением NSC5083D

0
VKhrychikov VKhrychikov 10 дней назад #

Да, там и цена разумная на них. Я пытался купить их с доставкой в РФ через посредника, но ничего не вышло ((

+1
9pixel 9pixel 9 дней назад #

это они и есть. Других у них нет.

Сам их всегда заказываю и использую .https://www.digikey.de/de/products/detail/NSC5083D-22.5792M/9172054

https://www.digikey.de/de/products/detail/NSC5083D-24.576M/13982370

Еще лучше будут наверное от crystek, но и ценник у них приличный в сравнении с ndk

https://www.digikey.de/de/products/detail/CCHD-575-25-24.576/5423299

https://www.digikey.de/de/products/detail/CCHD-575-25-22.5792/5423298

Если у кого есть опыт с другими производителями, поделитесь пожалуйста.

9pixel 9pixel 9 дней назад #
Комментарий удален
+1
admin admin 9 дней назад #

Здесь диаметр 10мм, так чтоUKZ1E331MHM не влезет, можно поискать KZ на 100мкф на 25в они 10мм

0
9pixel 9pixel 9 дней назад #

упс, прошу прощения, не обратил внимания, думал как и у D16 Pro на 12.5мм ;-)

+1
caleb caleb 8 дней назад #

Вчера с новым прибором пытался чего-нибудь померить, так бесполезно, пока в комнате что-то включено помехи прут, особенно от импульсных блоков питания, даже от светодиодных ламп на потолке . Хоть делай «чистую» камеру для измерений.
