Дискретный модуль аналогового фильтра AH-F5 Pro v2.0

По схемотехнике фильтр во многом повторяет схему усилителя для наушников AH-P5 с балансным входом, который хорошо себя показал при использовании в роли аналогового фильтра ЦАП.

Данная версия аналогового фильтра рекомендована к использованию совместно ЦАП-ами AH-D16 Pro/mk5/mk7.

Схема дискретного аналогового фильтра AH-F5 Pro для ЦАП-ов AH-D3.1 / AH-D11 / AH-D16 / AH-D17

С небольшими изменениями номиналов возможны еще 2 простых варианта фильтра:

1) С8 = 1.5n, С10 / С2 = 1n -  бессель, срез ~70кГц

2) С8 = 3.3n — баттерворт, срез ~48кГц

Схема дискретного аналогового фильтра AH-F5 Pro для ЦАП-ов AH-PCM1 / AH-D12 / AH-D9



Дополнительная плата фильтра AH-F5 Pro — PART2 для реализации балансного выхода

Для реализации балансного выхода, была дополнительно разработана еще одна плата AH-F5 Pro — PART2. Идея предельно проста, данная плата ставится первым этажом в плату ЦАП (подключается разъемами J2/J4), а в нее вторым этажом (в разъемы J3/J1) подключается стандартный AH-F5 Pro. Номиналов не привожу, так они идентичны базовой версии, метки  совпадают.

Схема дискретного аналогового фильтра AH-F5 Pro — PART2

Настройка

Подстройка 0 на выходе производится подстроечным резистором R1. Ток покоя задается подстроечным резистором  R17. Рекомендуемый ток покоя 8-12ма, что соответствует падению напряжения 80-120мВ на резисторе R30. Пятаки для удобного замера выведены на верхний слой платы, возле Q8.



Немного экспериментов

Также на выходе вместо Q5 можно применить jfet транзисторы. Отличные результаты были получены с 2SK117BL, КП303Е, КП302Б(М)/КП302В(М)/КП302Г(М), транзистор источника тока Q8 не трогаем. Цоколевку смотрим внимательно согласно документации на используемый jfet, отечественные КП ставятся прекрасно в плату, вывод корпуса (если использован 4-выводной) можно подключить к земле или откусить.

Рекомендуемый ток покоя 6-10ма.

Для тех кто не планирует грузить выхлоп низкоомной нагрузкой это хороший способ приблизить звук к F7 с КП902.

Ссылка для заказа печатных плат в Китае

Вложение:
ah-f5-pro-v2-0-scheme.png 59 Кбскачан 74 раза
Вложение:
ah-f5-pro-v2-0-scheme-d12.png 52 Кбскачан 47 раз
+35
0
antecom antecom 1 год назад #

Некая комбинация AH-F5_lite  и AH-F3.

Андрей, а слуховые впечатления от этой схемы сформировались?

0
admin admin 1 год назад #

По звуку почти тоже самое, что AH-F7 с биполярной сборкой на входе. Тут по сути его и слушали https://audiohobby.ru/articles/proslushivanie-demonstracionnoi-sborki-ah-d16-pro-ah-d12-pro-ah-d11-pro.html

+1
admin admin 1 год назад #

На мой слух звучит c D16 лучше, чем AH-F3 и AH-F5 lite.

+2
secofr secofr 1 год назад #

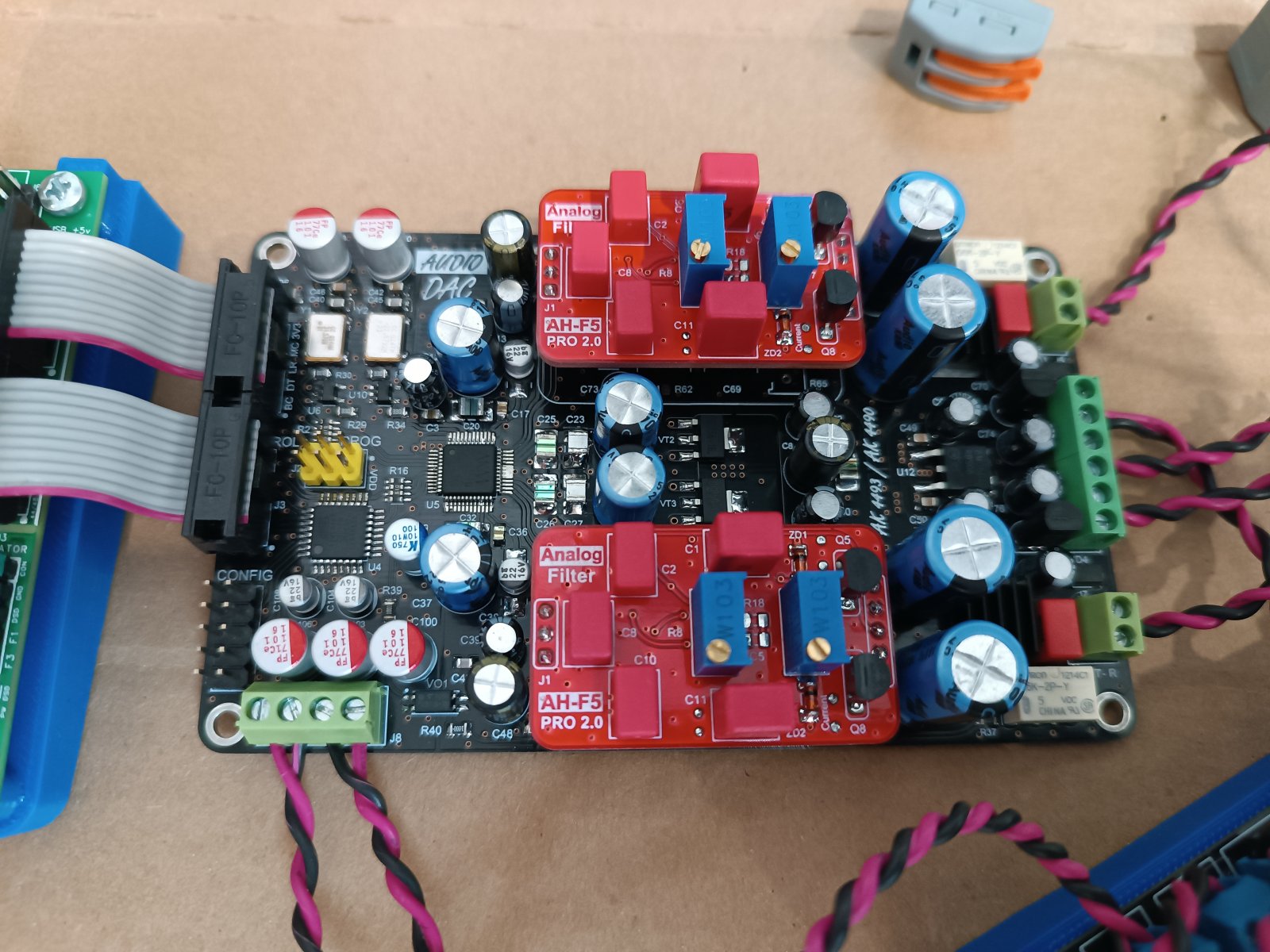

Собрал, все сборки тошибовские. Хорош!!  Ставил на D16 с новодельным 4493. Не поленился и выпаял трансы из D7 для сравнения на проводочках. Хорош!!

Андрей, Спасибо за этот вариант.

0
GENTOS220 GENTOS220 1 год назад #

А можно пару слов сравнения данного фильтра с трансформаторами и что именно за трансформаторы, спасибо.

+4
secofr secofr 1 год назад #

Трансы китайские из камментов к статье. Собственно, Андрей под них и делал плату D7. Без буфера от Владимира ака Pushok62.
Вот такие:

https://aliexpress.ru/item/32933960850.html?spm=a2...

Звук с трансами очень нравится, но по мне есть определенная жанровая подача. Немного проигрывает на электронщине, как бы смазывая картинку, слегка теряется драйв. На вокале, классике и олдах все шикарно.
Имхо, с выхлопом картинка очень воздушная без потерь. Еще  не все понял, надо все таки немного прогреть.

Сравнить есть с чем: D6, D7, D12 и два проекта D16 все в топовых комплектациях( правда все в макетах на фанерках с раздельными трансами), китайцы на 4495 от Ustars, SMSL M300, Weiliang тоже на 4497.  D6 и два последних китайца в топку. D12 хорош только в DSD. D7 местами переигрывает 4495 от Ustars. D16 проект, как по-мне, явно прорывной, как и F5  и еще один выхлоп от Андрея.

0
Shasha Shasha 1 год назад #

Андрей, скажите, пожалуйста, какой порядок фильтра и частота среза?

0
admin admin 1 год назад #

2-й, 55-60кГц

0
e_niknik e_niknik 1 год назад #

А как же не Hi-Res записи слушать — полагаться на достаточность ЦФ?

0
antecom antecom 1 год назад #

LTspice показывает 46кГц. Порядок с увеличением частоты выше 1МГц переходит в 3-й (влияние 100ом, 4.7нФ).

Андрей, а более низкая частота среза по сравнения с AH-D6, выбрана по результатам прослушивания или каких то других соображений?

+3
admin admin 1 год назад #

Спасибо, что перепроверили. Наврал я выше, все точно, срез - 46кГц, не тот файл расчетов я посмотрел. Фильтр один, а версий расчета под номиналы целых 5.

Предлагаю еще 2 простых варианта:

1) С8 = 1.5n, С10 / С2 = 1n -  бессель, срез ~70кГц

2) С8 = 3.3n - баттерворт, срез ~48кГц

Сам я лично предпочитаю более высокую частоту среза, но я и слушаю почти все через HQplayer с его фильтрами и апперсемплингом, да и в линуксе у меня тоже настроен.

Это вариант выбран как компромисс по результатам тестовых прослушиваний в разных системах, ниже резать уже не хочется, т.к. на слух явно ощущается завал ВЧ, «пропадание воздуха». Выше можно, но надо учитывать свой дальнейший тракт.

0
admin admin 1 год назад #

Выложил ссылку для самостоятельного заказа плат в Китае.

0
Alex5888 Alex5888 1 год назад #

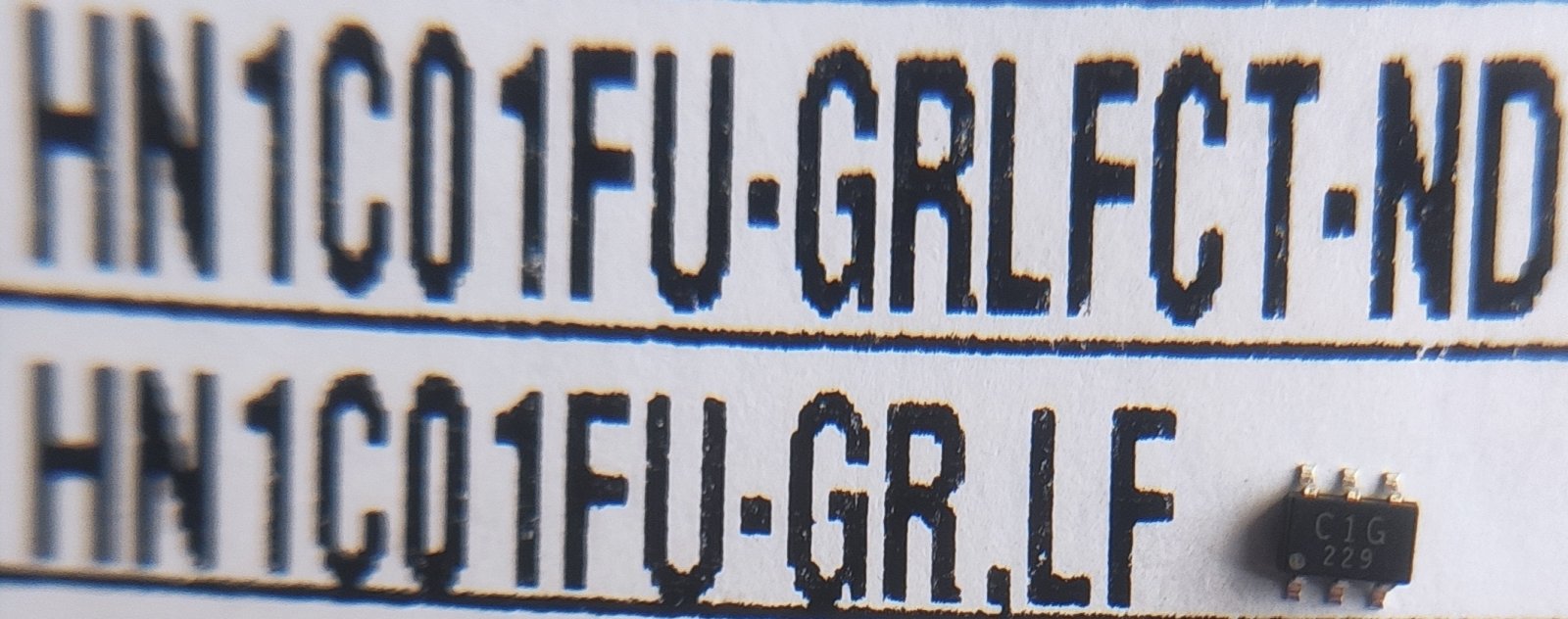

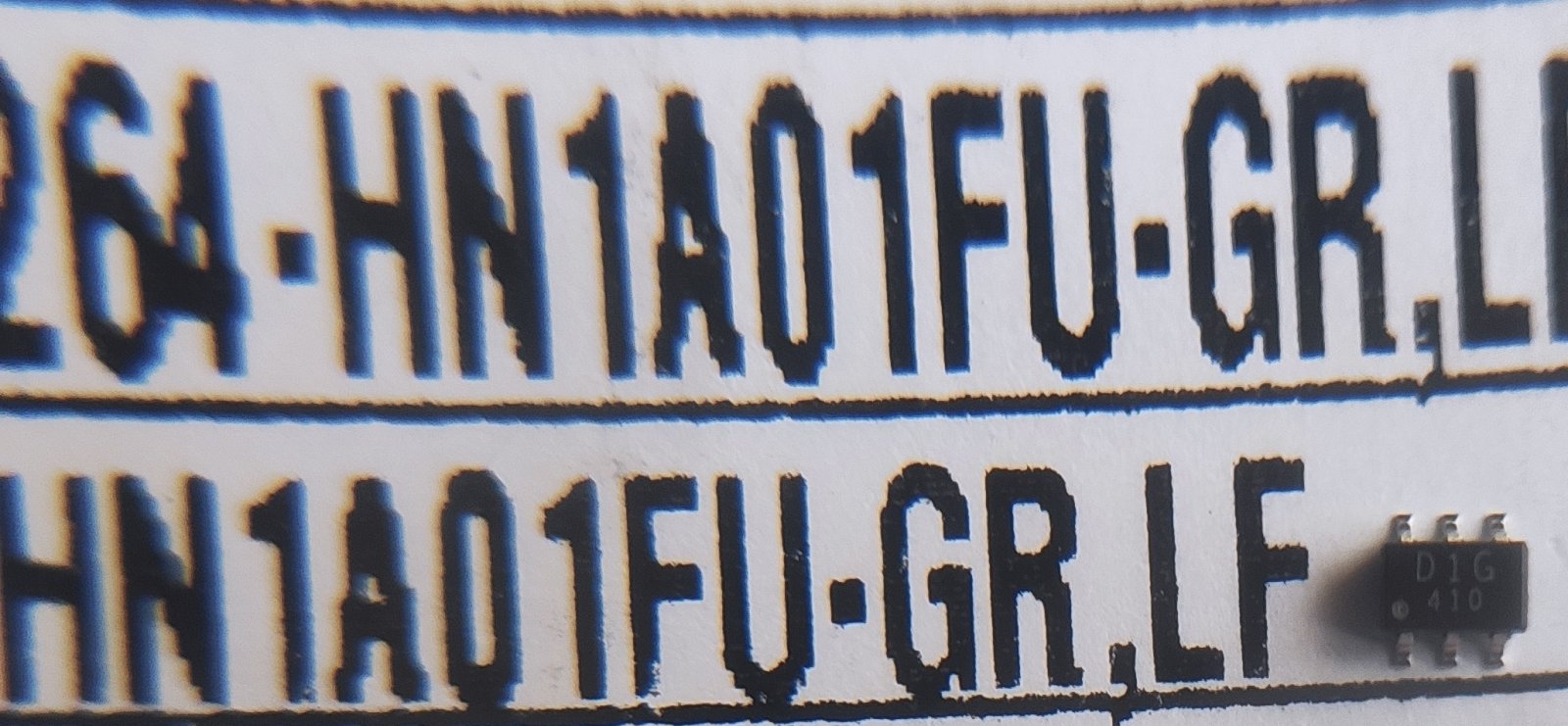

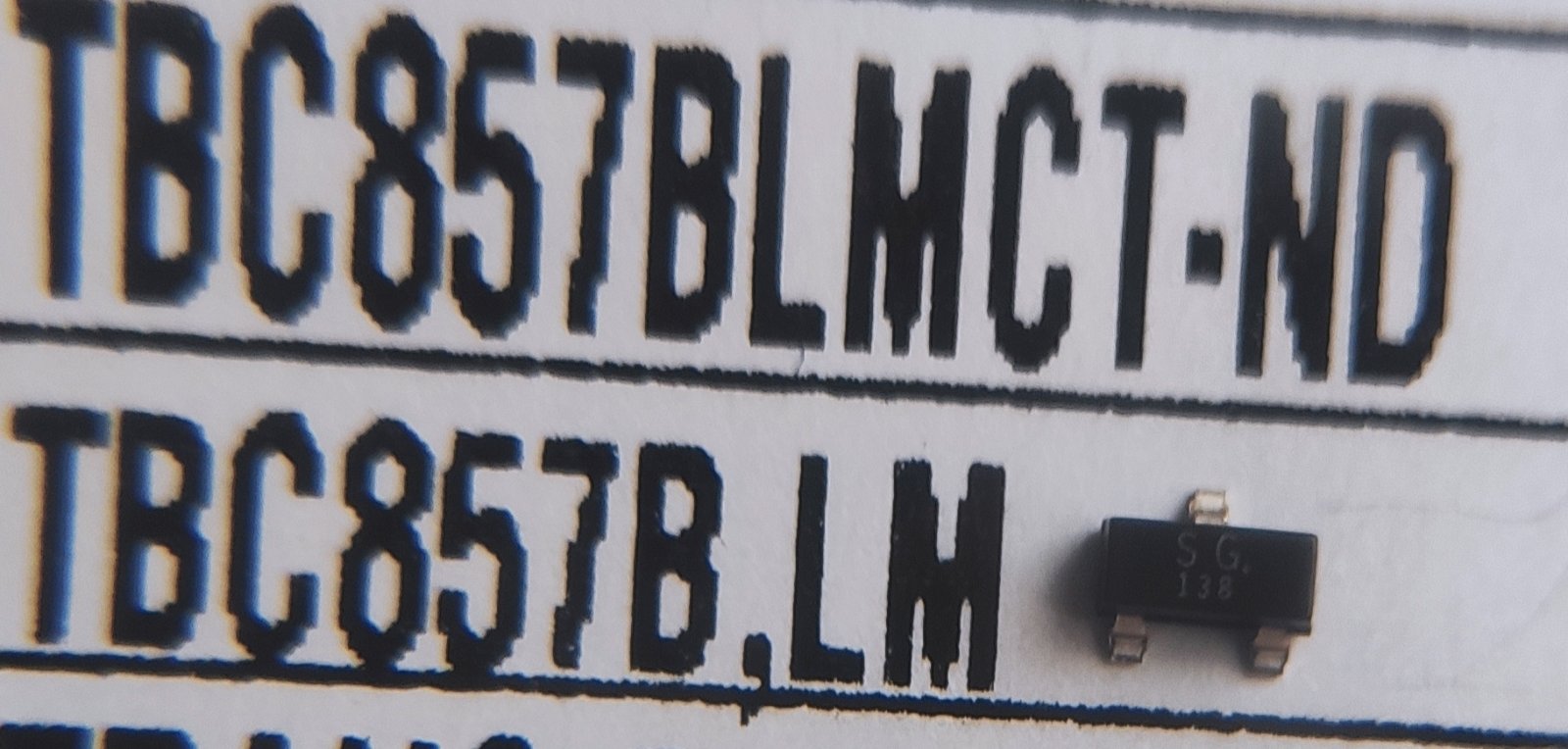

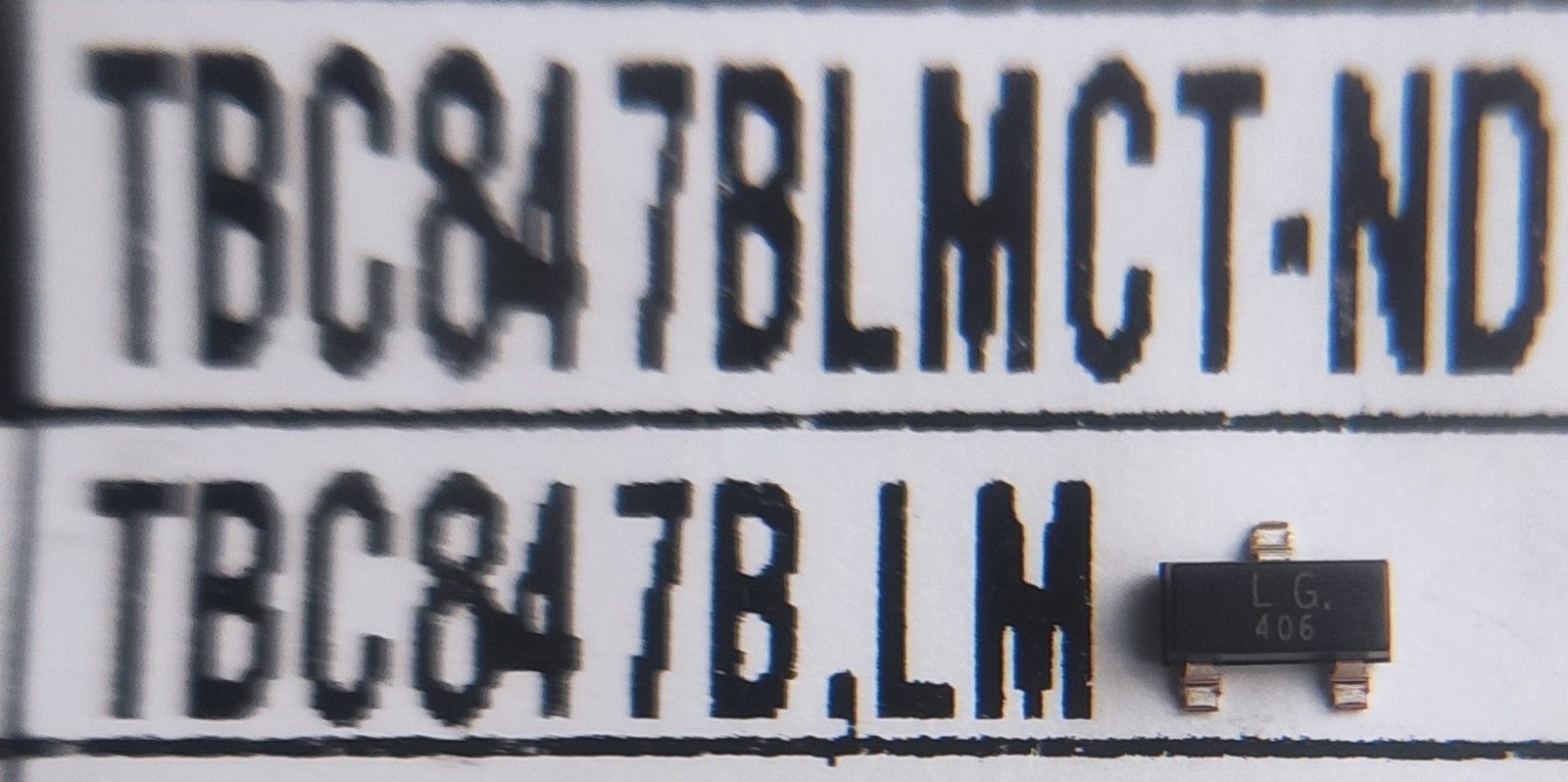

вот такие транзисторы пришли из Китая. Какие мнения?

э

0
rucrim rucrim 1 год назад #

Нормальные, я уже их проверил

+1
admin admin 1 год назад #

Выложил gerber-файлы

0
9pixel 9pixel 1 год назад #

Огромное спасибо!

0
GrouWers GrouWers 1 год назад #

Андрей, здравия желаю!

Ссылка для заказа печатных плат в Китае почему-то больше не работает. Почему решили убрать платы из профиля?

0
admin admin 1 год назад #

Доставки в РФ нет, поэтому публикации большинства проектов остановлены.

Герберы выложены, можно заказать самостоятельно

0
admin admin 1 год назад #

Выложил вариант схемы фильтра под AH-D12 /  AH-D9 / AH-PCM1

0
Death51 Death51 10 месяцев назад #

Здравствуйте, Андрей! А чем можно заменить транзисторы 2SC2240GR без ущерба качеству? А то их уже нигде нету. Я так понял, они сняты с производства.

0
Pushok62 Pushok62 10 месяцев назад #

2SC2240GR есть в Чип и Дип. Я ставил 2SD1609C с Алиэкспресс, очень хороший результат. Они также есть в Промэлектронике.

0
Death51 Death51 10 месяцев назад #

Нахожусь не в России. Пересмотрел маузер и дигикей — отсутствуют.

А вот с Алиэкспресс подходит идеально) Спасибо за помощь!

0
9pixel 9pixel 10 месяцев назад #

Еще доступны CDIL SC2240GR (Индия) и KSC1845FTA от ON Semi. Рекомендованная замена от Toshiba по характеристикам 1:1 2SC2713BL/GR в корпусе SOT-23. Доступны на digikey.

0
Death51 Death51 10 месяцев назад #

Благодарю за ответ!

0
iggus iggus 7 месяцев назад #

Читал, что сборки BC847BS/BC857BS от NXP не хороши (большой разброс параметров внутри пары). А какие лучше использовать — BCM847BS/BCM857BS от NXP или BC847BD/BC857BD от ON Semi? Или лучше вместо них как и на входе применить HN1C01FU/HN1A01FU ?

0
iggus iggus 7 месяцев назад #

Размещу ответ Admina здесь, чтобы другим было полезно: BCM847BS/BCM857BS более подобраны внутри пары чем BC847BD/BC857BD, но лучше применить Toshiba HN1C01FU/HN1A01FU, они ровнее и лучше по звуку.

0
GrouWers GrouWers 7 месяцев назад #

Прямая замена, без коррекции номиналов?

0
iggus iggus 7 месяцев назад #

В целом да.

0
Александр Александр 1 месяц назад #

Здравствуйте! меняли сборки на Toshiba HN1C01FU/HN1A01FU лучше с ними?

0
iggus iggus 1 месяц назад #

Здравствуйте. Не менял, изначально их поставил.

0
Александр Александр 1 месяц назад #

тогда может в F7 может тоже сразу поставить? пока заказ не скомплектовали можно поменять . скажите пожалуйста больше не чего менять не надо ?

+1
iggus iggus 1 месяц назад #

Можно поставить, ничего при этом менять не надо. У меня в F7 тоже они стоят.

0
Александр Александр 1 месяц назад #

Здравствуйте! скажите пожалуйста а кроме ЧиД Toshiba HN1C01FU/HN1A01FU где еще можно заказать ?

+2
VKhrychikov VKhrychikov 1 месяц назад #

У меня будет несколько десятков недели через две (может, и раньше)

+1
iggus iggus 1 месяц назад #

Я покупал на Али, у разных продавцов, а также у Вячеслава (VKhrychikov), вот он уже тоже ответил. По замерам все нормальные, все в пределах даташита.

0
miller22 miller22 6 месяцев назад #

Кто-нибудь пробовал в выходном каскаде фильтров вместо 2SC2240 ставить наши КТ3102ЕМ (в металле)? Насколько плоха или хороша такая замена по звуку?

+1
rucrim rucrim 6 месяцев назад #
+3
Pushok62 Pushok62 6 месяцев назад #

Судя по графикам «зависимости статического коэффициента тока от тока эмиттера», приведённого в справочном листке на транзисторы КТ3102 самой лучшей линейностью обладают транзисторы КТ3102А, а также КТ3102Б, В, Д. Это значит, что для аудиоприменений эти транзисторы лучше. У транзисторов КТ3102Г, Е нелинейность коэффициента усиления больше, но и сам коэффициент усиления выше.

Очень хорошо себя показали по звуку в выходных каскадах отечественные транзисторы КТ646Б — у них коэффициент усиления (для моих экземпляров более 300..350) оказался постоянным в диапазоне токов коллектора 1..20 мА.

+3
admin admin 6 месяцев назад #

Здесь немалую роль играет коэффициент усиления, поэтому желательно найти какой-то компромисс между линейностью и коэффициентом усиления. Транзисторы с коэффициент усиления менее 200 я бы не рекомендовал к применению здесь. КТ646Б выглядит весьма интересно.

+3
admin admin 6 месяцев назад #

Кому хочется приблизить звук F5 к F7 с КП902, на выходе вместо Q5 можно применить jfet транзисторы. Отличные результаты были получены с 2SK117BL, КП303Е, КП302Б(М)/КП302В(М)/КП302Г(М), транзистор источника тока Q8 не трогаем.

0
Death51 Death51 6 месяцев назад #

По току покоя изменений нету? Всё остаётся по старому?

+1
admin admin 6 месяцев назад #

Ну рекомендация следующая, выбирать ток покоя равным 1/2 Idss для транзисторов с Idss  от 10мА до 20мА.

Для jfet у которых начальный ток стока (Idss) более 20 достаточно выставить 10мА,  верхняя безопасная граница 12мА, выше не рекомендуется уже из-за теплового режима.

А транзисторы с Idss менее 10мА не рекомендую к применению, поэтому 2SK117Y и 2SK117GR не следует рассматривать.

0
Death51 Death51 6 месяцев назад #

При выставлении тока покоя, нужно мерять падение напряжения на R2?

Установил полевые транзисторы КП302БМ. На R30 и на R2 разные падения. Вот и решил спросить, по какому выставлять. Разница в показаниях 2-3 мА.

+1
9pixel 9pixel 6 месяцев назад #

На R30 по схеме

0
anton11 anton11 6 месяцев назад #

Ключ на плате и на сборке не совпадают, так должно быть?

+3
rucrim rucrim 6 месяцев назад #

Эти сборки симметричные любой стороной подходят.

0
GrouWers GrouWers 5 месяцев назад #

Что лучше применить на месте Q3, Q2, BCM857BS или TOSHIBA HN1A01FE-Y,LF (грейд Y, Hfe 120-240)?

0
VKhrychikov VKhrychikov 5 месяцев назад #

Лучше применить TOSHIBA HN1A01 но с грейдом GR

0
GrouWers GrouWers 5 месяцев назад #

Понятное дело, но с GR грейдом нет у меня

0
VKhrychikov VKhrychikov 5 месяцев назад #

Можно заказать. Я когда-то решил заказать по 100 штук такого и подобного добра, теперь пользуюсь запасами, и на какое-то время хватит.

Не впариваю их, но если нужно — пишите в л.с.

0
fedy fedy 4 месяца назад #

Добрый день! Подскажите пожалуйста назначение, номиналы и необходимость установки  C5 и R18 ?

0
admin admin 4 месяца назад #

n.c. — не ставим

0
Александр Александр 1 месяц назад #

Здравствуйте ! КП302В есть в маленьком корпусе есть в большом а разница по звуку есть? не кто не сравнивал ?
