Высококачественный ЦАП AH-D6 с поддержкой DSD и PCM, 2-in-1 на ak4493/ak4490

В процессе доработки и оптимизации трассировки новой версии платы AH-D5 было обнаружено, что Asahi Kasei Microdevices выпустили новый ЦАП AK4493EQ, который позиционируется, как замена ak4490EQ.

DSD ЦАП AH-D6 на ak4493

Просмотрев документацию на новый чип, стало ясно, что путем минимальных изменений платы его можно применить вместо ak4490. Поэтому я решил сразу сделать новую плату в которой, можно применить как ak4490, так и ak4493.

На текущий момент уже доступна новая версия ЦАП AH-D6 v2.x.

Схема ЦАП AH-D6 на AK4493EQ

По сравнению с AH-D5 схема не претерпела больших изменений. Цифровые потребители, микроконтроллер и внешнее питание для гальваноразвязки, также имеют персональные стабилизаторы на LP2985/LP5907/ADP151.

А вот в питание цифровой части AK4490/AK4493 решено было поставить lm1117 т.к. они имеют меньшее выходное сопротивление. Кроме этого для питания тактовых генераторов решено было использовать интегральный стабилизатор LP5907 (замена ADP151), но при этом реализовать отключение питания неактивного клока с применением аналоговых ключей TS5A3166DBVR. При отсутствии аналоговых ключей в верхнем слое платы предусмотрены «опции» под дроссель перемычки (опции в районе клоков), которые можно использовать для подачи питания напрямую со стабилизатора на клоки, минуя ключи. Также эти опции рекомендуется использовать, если выбраны тактовые генераторы с полным гашением генерации.

Для формирования сигнала reset микроконтроллера используется супервизор max809 с пороговым напряжением от 2.93в или 3.08в.

 Схема ЦАП AH-D6 на AK4493

Питание ОУ фильтра и аналоговой части AK4490EQ (VDDL/VDDR) выполнено также по классической схеме ИОН-ФШ-ОУ. Во избежание возможной паразитной генерации стабилизаторов, на плате предусмотрены посадочные места под компенсацию NE5534 (емкость 47-68pF, обозначение «comp»).

В процессе тестирования цапа были отслушаны самые различные ОУ в различных вариантах фильтра. Так более детальное изучение ADA4898-2 показало, что ОУ имеет достаточно высокие токовые шумы входного каскада, поэтому его использование более целесообразно в низкоомном варианте фильтра. В нем были также отслушаны и новые ОУ от «Техаса» — OPA1642, которые приятно удивили. ОУ оказались достаточно музыкальными, кроме этого еще и приятными по цене. Особенно, если учесть, что по цене 2 вечно зеленых можно найти их полный индустриальный аналог OPA2141. Так как ОУ имеют достаточно низкий ток покоя выходного каскада, решено было его опробовать в высокоомном варианте фильтра, где они и показали себя еще лучше. Скромные аппетиты чипа положительно сказались на тепловом балансе платы. Итого по совокупности качеств, этот вариант решено было сделать окончательным.

Схема выходного фильтра для AK4493 в ЦАП AH-D6

В питании аналогового фильтра для обеспечения устойчивости стабилизаторов при работе на большую емкость в широком диапазоне ESR для применяемых конденсаторов, предлагается установить низкоомные резисторы FR4, FR7, FR5, FR10 номиналом 0.47 Ома (0.22-1 Ом). Что позволяет обеспечить полную устойчивость стабилизатора в широком диапазоне номиналов емкостей и их ESR.

Сигналы каждого выхода ЦАП фильтруются индивидуальными ФНЧ бесселевского типа 2-го порядка после чего сигнал еще дополнительно фильтруется фильтром первого порядка в звене вычитателя.

В ФНЧ предлагается использовать высококачественные стерео ОУ: OPA1642 (полные аналоги OPA2141 и прецизионный OPA2140), OPA1652, AD823, LME49880 (последний имеет Thermal Pad, пропайка которого обязательна). В звено вычитателя дифференциальных сигналов предлагается установить высоколинейные ОУ: ADA4627, OP42, OPA627, LT1468. Цепочка точной подстройки нуля на выходе вычитателя должна быть скорректирована согласно документации для выбранного ОУ.

В качестве реле предлагается использовать AXICOM IM03TS-5V, HFD4/5 или NEC UC2-5NU.

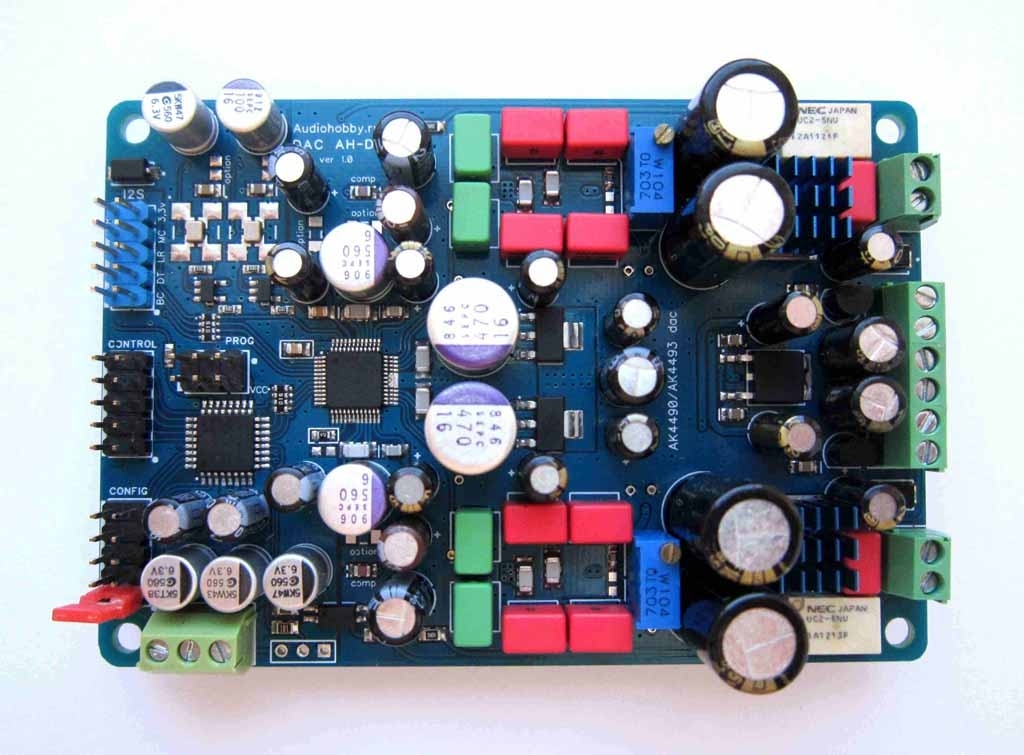

Печатная плата ЦАП AH-D6

Цап AH-D6 выполнен на двусторонней печатной плате размером 100х69мм.

Печатная плата AH-D6Печатная плата ЦАП на ak4493

Разъём I2S

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАП-а. Контакт 9 — питание гальванической развязки Bolero / Charleston +3,3 со стороны ЦАП-а.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАП-а при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс. Данный сигнал не является обязательным. Микроконтроллер сам отслеживает изменение режимов и подает необходимые сигналы сброса для AK4490, но для предотвращения щелчков при смене потока PCM->DSD или срыве DSD потока необходимо, чтобы транспорт заранее подавал соответствующие сигналы. По умолчанию контакт 10 подтянут к уровню «1». Таким образом по умолчанию ЦАП находится в режиме сброса, а замыкание пина 10 на землю переводит ЦАП в рабочий режим.



Разъем CONTROL

По умолчанию все сигнальные пины разъема CONTROL подтянуты к уровню «1».

Другими словами по всем разъемам управления имеет место инвертированная логика относительно наличия джампера. Его присутствие задает логический 0, а отсутствие — 1.

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если в конфигурации выбран ведомый режим (см. CONFIG), то данный пин не используется.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличие DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — На них выдаются уровни в зависимости от текущей частоты дискретизации:

Частота дискретизации Pin 9Pin 5
44.1кГц/48.0кГц/DSD6400
88.2кГц/96.0кГц/DSD12801
176.4кГц/192.0кГц/DSD25610
352.8кГц/384.0кГц/DSD51211

Если в CONFIG выбрана опция автоматического определения частоты дискретизации, значения контактов 5 и 9 игнорируются (в режиме PCM для AK4493 выставляется ACKS бит = “1” см. раздел CONFIG, а при воспроизведении DSD потока, выбирается сразу максимально доступная частота сэмплирования).

Разъем CONFIG

По умолчанию все сигнальные пины разъема CONFIG подтянуты к уровню «1». Установка джампера устанавливает уровень «0».

Контакты 1, 3 задают режим работы цифрового фильтра:

Режим фильтра Pin 1 (SLOW bit)Pin 3 (SD bit)
Sharp roll-off filter00
Slow roll-off filter10
Short delay Sharp roll-off filter01
Short delay Slow roll-off filter11

Контакт 5 — режим тактования ЦАП-а. Уровень «1» (отсутствие джампера) задает ведущий режим (master mode). При подаче «0»(присутствие джампера) устройство переходит в ведомый режим (slave mode), другими словами цап должен тактироваться вешним клоком. При этом оба тактовых генератора на боту ЦАП-а полностью отключаются.

Контакт 7 — режим определения частоты дискретизации. Если уровень «1» (отсутствие джампера), то частота мастер клока и частота дискретизации определяются автоматически (AK4493 — Auto Setting Mode, ACKS bit = “1”). Если «0» (присутствие джампера), то частота MCLK определяется автоматически, а частота дискретизации передается с транспорта, задается пинами управления 5 и 9.

Контакт 9 — автоматическое определение DSD потока. Уровень «1» (отсутствие джампера) задает ручной режим определения потока, т.е. транспорт должен передавать ЦАП-у информацию о воспроизводимом формате (разъем Control контакт 7). При «0» (присутствие джампера) устройство переходит в автоматический режим определения входного потока.  Благодаря  функции автоматического определения DSD в AK4493 удалось значительно расширить универсальность устройства, теперь ЦАП можно использовать практически с любым транспортом. Но к сожалению в таком режиме наблюдаются заметные щелчки при переключении  между DSD -> PCM треками.

Замеры искажений AH-D6 mk3 на ak4493

По результатам измерений, заметного превосходства нового чипа над ak4490 выявлено не было. Ожидаемо удалось получить некоторое улучшение показателей S/N, а вот по искажениям чипы ведут себя примерно одинаково. При уровне в -6Дб наблюдается переход от мягкого спектра к жесткому, вылазят гармошки высших порядков.

В этом моменте AK4490 дает больше простора для экспериментов, т.к. согласно документации позволяет увеличить питание VDDR(L) до 7.2 вольт, что при грамотном подборе питания Vref (как в AH-D5) позволяет «немного отодвинуть этот переход». Поэтому под AK4490 решено было немного изменить номиналы схемы. А чтобы не создавать путаницы, версию ЦАП AH-D6 с ak4490 решено было назвать AH-D6 mk0, и вынести все материалы по нему в отдельную статью (скоро будет).

Спектры искажений ЦАП AH-D6 на ak4493  1кГц, -12Дб

Спектр выходного сигнала 1кГц, -12Дб (24bit. 96кГц)

Замеры искажений ЦАПа на ak4493  1кГц, -3Дб

Спектр выходного сигнала 1кГц, -3Дб (24bit. 96кГц)

Тем не менее стоит отметить, что параметры моего измерительного стенда, на базе АЦП CS5381, уже недостаточны для замеров новых чипов АКМ. В спектрах в большей степени выражены искажения самого АЦП, так как замеры генератора «Виктора» дают очень схожую картину. Работа по улучшению измерительного тракта ведется.

Питание ЦАП AH-D6

Для питания ЦАП-а AH-D6 требуется 4 или 5 (питание цифры и питание тактовых генераторов можно сделать общим п.4 и п.5) линий питания.

  1. +15...+18В, 30-50мА — питание ОУ аналогового фильтра (плюс);
  2. -15...-18В, 30-50мА — питание ОУ аналогового фильтра (минус);
  3. +9...+14В, 110-150мА — питание аналоговой части AK4493/AK4490 и реле
  4. +5В, 15-40мА - питание цифровой части AH-D6 (стабилизированное)
  5. +5В, 10-100мА — питание тактовых генераторов (стабилизированное)

Для питания ЦАП можно использовать предложенный ранее универсальный модуль питания для ЦАП-а AH-PW5. Но с учетом изменившегося входного напряжения по линии питания тактовых генераторов в AH-D6 (по сравнению с AH-D5), которая теперь требует 5в входного напряжения, вместо интегрального стабилизатора LM7809 в нем следует применить LM7805

Кроме этого, из-за необходимости встраивания одного из экземпляров AH-D6 в весьма компактный корпус, мной был разработан новый более компактный модуль питания AH-PW6.



F.A.Q

Как проверить, что микроконтроллер прошился успешно?

— После прошивки микроконтроллера все сигнальные пины разъемов CONTROL / CONFIG будут подтянуты к логической «1», т.е. при замерах тестером на них должно быть порядка 3.3В. Также еще можно проверить логику работы с реле - для этого надо замкнуть пин rst (разъема I2S) на землю и далее при замыкании пина connect на разъеме CONTROL на землю должны щелкать реле.

Почему при воспроизведении наблюдается треск, а качество звука оставляет желать лучшего?

— Проверьте, что если цап работает в мастер режиме, то транспорт действительно переведен в слейв или наоборот. Так модуль аманеро при воспроизведении в слейв режиме при отсутствии внешнего клока будет подвисать или же, например, в foobar ползунок seekbar будет быстро пролистываться по треку. Если после конфигурации модуля (согласно инструкция), он продолжает прекрасно работать без внешнего клока, то это значит, что на модуле установлена старая версия прошивки CPLD и конфигурация в oemtool (установкой Configuration bist) попросту не работает.

Что означают надписи «option» на плате AH-D6 и почему они не распаяны?

— На плате AH-D6 предусмотрены различные опции для удешевления конструкции. По умолчанию опции не используются, запаивать что-либо на их посадочные места не нужно.

Для чего предусмотрены посадочные места под конденсаторы типоразмера SMD 2220, что туда ставить?

Посадочные места предусматривались под пленочные SMDPPS конденсаторы типоразмера 2220, например  WIMA SMDPPS серии. Для шунтирования основных электролитов предлагается устанавливать на выбор или пленку типоразмера 2220 или np0 керамику типоразмера 1206 и того же номинала, посадочные места под которые тоже предусмотрены на плате. Дополнительная установка тантала или полимерных конденсаторов на посадочные места типоразмера 2220 не рекомендуется.

Нужны ли тактовые генераторы на плате в ведомом (slave) режиме работы AH-D6?

Если ЦАП планируется использовать только в ведомом режиме (slave), то можно не распаивать тактовые генераторы на плате AH-D6, более того можно вообще не запаивать всю цепочку начиная от стабилизатора и заканчивая самими клоками.

Какие конденсаторы рекомендуется применять в питании ЦАП?

Я рекомендую особое внимание уделять качеству электролитов C20, С46 в питании референса и С5, C15, C63, C50 в питании фильтра. Наилучшим будет использование аудио электролитов (серий elna cerafine, elna silmic ii, nichicon KZ/KT/FG, panasonic pxl, с чуть худшим результатом panasonic FM / FC / FK) с шунитрованием их SMD пленкой или NP0 керамикой. Хочу заметить, что питание референса организовано от низкошумящих стабилизаторов на ОУ (active drive), которые и обеспечивают низкий импеданс менее 0.05Ом, и низкие шумы без роста искажений на НЧ. Поэтому рекомендация из даташита AK4490/4493 об использовании в питании референса электролитов большой емкости, здесь не работает (т.к. надо смотреть схему в контексте с которой дается такая рекомендация — там притание референса организовано от RC-цепочки). В AH-D6 более чем достаточно номинала от 100мкФ до 330мкФ, а безмерное увеличение номинала может только ухудшить результат и привести к возбуждению или звону ОУ стабилизатора.

Также как показали эксперименты полимеры здесь следует применять с осторожностью, не все полимеры обеспечивают низкий собственный уровень шума.

Результаты прослушивания

Много расписывать не буду, субъективно, звучание ЦАП на ak4493 по сравнению с ak4490 получилось немного более детальное. Хорошо заметна лучшая проработка НЧ диапазона. Подача материала стала более динамичной.

В комментариях к статье предлагаю обсуждать технические вопросы. А тем, кто уже собрал, предлагаю поделиться своими впечатлениями от прослушивания AH-D6 в отдельной теме «Результаты прослушивания AH-D6 mk0/mk3».

Часть 2. Компактный модуль питания AH-PW6-mini

Часть 3. Модификация ЦАП AH-D6 mk0 на ak4490

Часть 4. Результаты прослушивания AH-D6 mk0/mk3

Часть 5. Прошивка микроконтроллера Atmega88

Часть 6. Плата адаптера для USB модуля Amanero (можно рассмотреть как дешевую альтернативу транспортам Bolero и Charleston)

Часть 7. Обновленная версия ЦАП AH-D6 v2.x

Ссылка на заказ печатных плат в Китае на PCBWay.com.

Верхняя сторона платы ЦАП AH-D6 mk3 на ak4493Нижняя сторона платы ЦАП AH-D6 mk3 на ak44933D-вид платы ЦАП AH-D6 mk3 на ak4493

Вложение: AH-D6-scheme.png 149,64 KB (Скачиваний: 450)

Вложение: AH-D6-scheme-output-stage.png 48,71 KB (Скачиваний: 236)

Приватное вложение: AH-D6-mk3.firmware-v1.4.hex.zip ()

Приватное вложение: AH-D6-components-list.zip ()

Приватное вложение: AH-D6-mk3.firmware-v1.5-beta.hex.zip ()

Похожие статьи

  • Отзывы на звучание ЦАП AH-D6
    Предлагаю в комментариях делиться впечатлениями и обсуждать звучание различных сборок ЦАП-ов AH-D5 / AH-D6 mk3 / mk0. Формат вольный, при желании можно так: Описание сборки ЦАП ...
  • Качественный ЦАП AH-D6 mk0 с поддержкой DSD и PCM на ak4490
    Чтобы не было путаницы с версией цапа AH-D6 mk3 на AK4493, все основные материалы по модификации mk0 (на AK4490EQ) я решил вынести в отдельную статью. Цап поддерживает...
  • Модуль индикации для аманеро
    При создании проекта ЦАП-а хотелось получить законченную конструкцию. Так в дополнение к адаптеру для аманеро v1.4 решено было разработать модуль индикации.  Модуль выводит на ...
  • Модуль питания для ЦАП-а AH-PW6-mini
    Собирая свой новенький ЦАП AH-D6 в симпотичный, но достаточно компактный корпус, я столкнулся с проблемой размещения в нем всех блоков моей конструкции. Поэтому кроме...
276 комментариев

AK4490 в Беларуси не нашел, скажите в Китае брать можно такой https://ru.aliexpress.com/item/AK4490-AK4490EQ-AK4490EQ-L-AK4490EQ-32BIT-LQFP48-1/32844544729.html?spm=a2g0s.13010208.99999999.278.37ce3c00MYMax8

AK4490 на ali можно брать, чипы недорогие и уже давно выпускаются, сам на али заказывал последние чипы, ничем не хуже, чем с DIGI-KEY. А вот, например, AK4497 не берите. Продают много с отбраковки (ранние чипы значительно уступали по искажениям свежим партиям), надо смотреть на серийники. Вот оу брать вообще не рекомендую, фейки 90%, в лучшем случае распай.
Спасибо, выходные транзисторы и ОУ покупаю только https://www.ru-chipdip.by  (с Ali уже имею горький опыт, потому и спросил)

Я на али обычно корпуса себе беру, дисплеи, иногда разьемы, радиаторы и прочую подобную мелочь.

Но АКМ приходилось брать, у нас не всегда удается доставть, а с диги-кея только с пересылкой и тут не всегда хочется напрягать знакомых, да и почта со штатов, что-то плохо ходит в РФ последнее время.

На али с ОУ только горький опыт, LME49990 пытался купить даже задорого — всеравно перемаркировка,  OPA1632 — даже не дифамп, а моно ОУ, про opa827 даже впоминать не хочется — TL071.

Чип-Дип более менее нормально, один раз только огорчили, но там по цене смотреть надо.

Тут вкусные предложения - https://www.terraelectronica.ru/product/583218  — OPA2141 (индустриальная версия OPA1642). Взял себе по рекомендации Василича. В версии AH-D6 c ak4490, OPA1642 будет рекомендуемый ОУ. На выходных буду выкладывать, материалы.



Здравствуйте, а не подскажите AK4493 можно на али брать?

Думаю, можно. Сравнивали как-то визуально чипы те, что я брал в дигикее с тем, что народ заказывал из Китая, чипы были один в один.

Максимум, что китайцы могу подделать, так это перемаркировать ak4490, но это будет заметно, да и проверить можно.

благодарю
Андрей, подскажите пожалуйста, где вы кварцевые генераторы покупаете?
итого с доставкой во сколько обошлись? Golledge GXO-7551/A похуже будут?
Расскажите про WaveIO, вы ее с этим цапом пробовали или нашли что-то получше от DIYINHK?

Покупал WaveIO  давно. Пробовал с D6 как мастером так и с переделкой в слейв, вполне хороший и очень стабильный модуль.

Но пришел к выводу, что WaveIO далеко не битперфект. Выявил с ним сильный срез после 20кгЦ, чего нет в исходном материале, реализация скрытого ЦФ??? Хорошо это или плохо вопрос спорный, первое впечатление, что звук более легкий относительно аманерки на некачественном контенте, второе что имеет место быть упрощение исходного материала.

У DIYINHK ничего путного кроме клоков не нашел, пробовал 2 их модуля на XMOS, которые просто разочаровали своей глючностью независимо от используемых драйвером, постоянные отвалы и зависания железа.

Пока вопрос идеально транспорта открыт, пока в основном использую аманерку, хотя до сих пор итальянец не может допилить реальную поддержку dsd512 да и с 256 не все гладко.

Спасибо за развернутый ответ! Опытный Вы оказывается товарищ! А я как купил WaveIO в конце 14-го года, так и слушаю ее со старым самодельным казеем АК4396, а хочется лучшего и время вроде сейчас появилось. Вот присмотрелся к Вашему проекту D6. Хочу Аманеро попробовать, скажите стоит ли покупать оригинал или с Алибабы тоже норм? С генераторами понятно, китайцы вряд ли поставят хорошие, в идеале это будет отдельная плата с нормальными генераторами. А по поводу XMOS'a я припоминаю была еще болгарская синяя платка и швейцарская Эдель, не пробовали?

Болгарин был у меня на руках, помнится в сравнении с WaveIO мне показался по звуку хуже, не знаю в чем была причина, может тогда так показалось из-за доп фильтрации ВЧ в WaveIO. Сравнивал тогда оба транспорта в мастере. Эдель, к сожалению, не пробовал.

Аманеро у меня есть как оригинал так и клон, если не использовать бортовые клоки, то разницы никакой (прошиты одинаково). Из минусов у клона есть сложности с обновление прошивок, стандартное обновление через oemtools не работает, на некоторых попадаются старые прошивки плис, где конфигурация в oemtools для перевода в слейв не работает.



Скажите, какие конкретно модули от DIYINHK вы пробовали и на какой ОС? Давно использую такой с линуксом — никаких описанных вами проблем нет .

Этот ранний хлам пробовал http://audiohobby.ru/obzor-usb-transporta-na-xmos-ot-diyinh.html. С более поздними их модулями не сталкивался. Пробовал в винде и под linux.
Тогда понятно .
Можно применить в фильтре конденсаторы 220pf вместо 270pf? И резисторы фильтра типоразмером 0603 можно использовать?

Типоразмер 0603  можно, желательно thin film. Если в фильтре конденсаторы 220pf, то тогда рекомендую в ФНЧ 5,36k -> 6.8k и 2,7k -> 3,3k это вполне рабочий вариант, с чуть менее оптимальной ФЧХ. А в вычитателе можно ставить 220pf  даже в текущем варианте, кому чуток яркости не хватает в тракте.



так в текущем варианте по схеме в вычитателе и так стоят 220pf, следует ли понимать это так, что в вычитателе всё таки предпочтительнее 270pf?
Тут почти без разницы. Условно если тракт ярчит, то ставим 270pf, а то и 330pf. Если хочется побольше воздуха, то 220pf.
Может будет интересно: http://bmgplus.ru/xo.html
Отечественный производитель генераторов, причём очень качественных.
Ни разу не видел, чтобы кто нибудь их применял в своих конструкциях.
Значит плохо смотрели. :) Из всем известных, да тот же Lynx.

Может у него свой интерес какой то? Кроме него есть еще кто нибудь? GXO-7551 ставят все. Их купить проще, чем наши. Вчера, ради интереса, звонил в эту контору — ценник узнать. Знаете сколько стоит? И я не знаю — не дозвонился. Когда на наших заводах победят остатки бюрократии, тогда и можно будет покупить. А ждать несколько недель я смысла не вижу. Это ограничивается не только этими генераторами.

P.S. все вышенаписанное лишь мое мнение, оно может не совпадать с мнением читателей.

Знаю сколько стоит, дабы покупал. Дешевле хороших импортных  на порядок, именно на порядок. Оставил онлайн заявку, ответили. Оплатил и через три дня забрал, точнее отправили.
P.S. Я тоже не настаиваю. Просто предложил. Вообще это офф для данной темы.
при наших ценах я не считаю это офф. Можно циры узнать?

Я вчера сделал им запрос по паре 22.5792 и 24.576 (я заказывал MEMS размером 5 на 3.2 мм), сегодня прислали счет. Цена за 4 штуки с учетом доставки в Петербург — 2200 руб, доставка включена в стоимость, поэтому цену самих генераторов назвать не могу. В счете указан срок изготовления 1-2 недели.

Заказывал заполнением формы с сайта, также видимо можно через их info@ попробовать.

Сегодня счет оплачен. Посмотрим, когда и что приедет.



Я за два гены 5х7мм заплатил 846 рублей, и 237 рублей почта. Запаял, но еще не включал ничего
Чем обусловлен выбор в пользу клеммников, да еще и с шагом 3.5мм? Нормального качества я не смог их найти—одни аналоги алиэкспресс. Сразу ассоциация с контроллером скуд, где все кое как работает и ладно. Может, https://www.chipdip.ru/product/cwf-6 их заложить?

Да как-то никаких проблем с клемниками не было, покупал в том же чип-дипе и в тераэлектронике. Не берите китайские и не будет проблем с качеством. Дмитрий Андроников те же 3.5 клемники ставит в свои цапы и не жалуется.

Последние еще менее практичные, еще ответный обжимать или пропаивать хорошо надо.

По хорошеу и под клеииники нужны кабельные наконечники. Особенно под такие.
Добрый день, скажите можно ли на базе этих цапов постоить автомобильный аудиопроцессор допустим от digi fp от minidsp

Сделать можно, у меня в планах разработки собсвенного DSP нет. Вообще у  minidsp много продуктов разных. Смотрю digi fp — всего ли фронт панель к miniDSP 8x8 kit.  Подключить сам ЦАП технически, можно по I2S к miniDSP 8x8 или др. и использовать его вместо шатного ЦАП по некоторым каналам.

Кроме этого для авто надо решить вопрос с питанием цапа, надо делать импульсный модуль питания.

Мной рассматривался импульсный модуль питания для реализации возможности питания цап от одной линии 5-12в (например по USB), пока предватительные эксперименты в этом направлении не привели к результату, который бы меня полностью устроил. Планирую еще проверить DC/DC преобразователи на переключаемых конденсаторах.
Прошу прощения, перепутал с nanoDigi 2x8. Убрать конвертирование i2s в spdif и подключить 8 каналов цапа
nanoDigi 2x8 мне кажется «Убрать конвертирование i2s в spdif» в этом вопросе непрактичен. Чем ковырять его,  лучше сразу использовать nanoSHARC kit, а к нему уже цеплять слейвом 4 цапа, если нужны все 8 каналов
Здравствуйте с платами на базе ADAU1452 без проблем срачется Ваш ЦАП? По качеству звучанию с какими устройствами сопоставим?

Думаю, сыграется, цап достаточно всеяден и универсален. Скоро еще выложу прошивку, c dsd auto detect, будет еще универсальнее.

По качеству, в моем сетапе имел возможность отслушать

1) Asus Xonar One и 2) Asus xonar ST — по сравнению с ним D6 на голову выше, даже твики асусу не помогут поднять уровень звука из глубокой ямы.

3) Прежде чем публиковать D5/6 сравнивал его с Lynx D60 (авторский) и Lynx D78 (не авторской сборки). Считаю, что D6 в сравнении с ними звучит вполне достойно, особенно с учетом себестоимости, а более глубокие выводы делайте сами и своими ушами. Тут стоит понимать, что разница может быть весьма существенная и в пределах одной схемы просто от уровня примененных комплектующих и качества самой сборки всей конструкции в целом.

4) Также имел возможность сравнить D5 на AK4490 ( = почти что D6 mk0) в чужом сетапе с китайским твикнутым цапом от Ustars на AK4497, тут тоже D5 звучал заметно лучше — легко и приятно с заметным преимуществом на ВЧ-СЧ, а вот бас у китайца оказался чуток лучше, но это заслуга AK4497 (у AK4493 бас ближе к ней, а AK4490 им уступает).

Надеюсь хозяин сего девайса сам здесь распишет свои впечатления от сравнения, тем более, что у него на длительном прослушивании еще находится мой демонстрационный вариант D5-го (сборка бюджетная, без фанатизма, с самыми обычными резисторами thick film в фильтре, и c клоками попроще — FXO-HC73 XPRESSO).

 Как понять  dsd auto detect?

« Как понять  dsd auto detect? »

В этом режиме цапу больше не требуется подсказка от транспорта о том какой формат сейчас воспроизводится DSD или PCM - Контакт 7 раъема CONTROL.

Возможность появилась только в AK4493, а в AK4490 ее нет. Удобно подключать к разным транспортам, например к WaveIO (там с транспорта получить флаг dsd целая проблема, как вобщем-то и остальные управляющие сигналы). А установив dsd auto detect + режим определения частоты дискретизации (Разъем конфиг) - достаточно просто подключить цап только по I2S, а цап уже пусть сам разбирается, что ему там на вход пришло.

Но следует заметить, в этом режиме заметны щелчки при переключении DSD->PCM, которые всеравно никак не обойти без правильного внешнего сигнала mute с транспорта.

Понял, заинтриговали однако, надо собирать). Кстати рекомендую Вам послушать (если на D6 есть возможность отключить внтуренние фильтра) как здесь слушали

https://www.dastereo.ru/t/czap-dsd-signalyst-dsc1-diy/13041/1485

Или через HQPlayer или сконевертированные PCM файлы в DSD  хоть через foobar хоть через AP, думаю не пожалеете.

Попробуйте, интересно ваше мнение.

Нидавно выяснилось что при выводе через MAC OS/Hackintosh звук еще сильнее меняется в лучшую сторону, просто послушал и понял насколько винда отстает вэтом плане от MAC OS...



И спасибо Вам за доступность для народа!!!

D5/6 в режиме DSD играет именно в Volume bypass — зеленый маршрут на картинке из даташита по вашей ссылке. Оба режима сравнивал, c внутренней конвертацией — norma path и Volume bypass function, разница есть, но совсем небольшая, на уровне ощущения, что Volume bypass звучит немного легче. Поэтому оставил его в прошивке, хотя щелчки с ним куда заметнее и без специальных мер со стороны транспорта от них не удалось избавиться.

С конвертацией PCM 44.1-48 в DSD128 в foobar тоже слушал, тут разница более заметная в пользу DSD, но думаю и с хорошим ресемплингом в PCM 192/384 результат был бы приметно тот же. Для файлов выского разрешения PCM 96/192 особой разницы не уловил, но характер звука всеж немного разный, хотя не могу сказать, что DSD тут однозначно лучший.



По звуку подтверждаю, что винда далеко не лучший вариант, здесь APlayer хоть как-то спасает, фубар уступает. Мне больше нравится слушать музыку в ubuntu studio с некторыми доп настроками, которую поставил отцу на медиацентр.

Андроид качеством звука не порадовал, хотя была надежда, что помех с планшета будет меньше и зук порадует. Системный ресемплинг везде, без рута и напильника тут делать нечего или ставить платный плеер типа neutron.

Кстати, у кого есть DSD512 семплы, поделитесь пожалуйста?



Вам нужны именно изначально записанные DSD512? Таких не встречал, а из PCM можете легко конвертировать в 512, даже в 1024 с помощью https://samplerateconverter.com/ru   там будет тишина по середине каждого трека, но заценить DSD512 это не мешает...

Спасибо! думаю, этого мне будет достаточно для тестов.
Или HQPlayer, лучшее что online конвертирует, и куча фильтров на выбор

Еще вопрос, вот например очень понравится как звучит D6. И нужен многоканальный ЦАП в машину 6-8 каналов. Соберу вот такую плату с DSD ADAU1452 https://github.com/ohdsp/DSP-ADAU1452

И 3-4 платы D6, получается надо будет 1 плату сделать в мастер режиме, и 3 платы в слэв, первая плата будет тактовать остальные? Или Как бы правильно все енто сделать...





На сколько я успел понять документацию по ссылке, думаю, что с DSP будет правильнее использовать все цапы D6 в слейве (при этом не распаивать клоки и их стаб вообще), для клока сделать отдельную платку под внешний тактовый генератор на разъем P203 (чтобы не использовать встроенный резонатор на плате DSP)

как еще можно подключить этот цап кроме usb (аманеро) ?

1) К любому транспорту, c I2S выходом. У китайцев полно USB свистков на XMOS, тот же WaveIO, но почти все они работают только мастером, так что цап придется ставить слейвом (тактовые генераторы при этом на ЦАП-е можно не распаивать). С распиновкой I2S придется разбираться самим. Вобщем-то если поработать напильником и паяльником, их можно тоже переделать в слейв.

2) В этом смысле аманеро выгодно отличается от них, так как может быть сконфигугирована для работы в слейве без вмешательства в плату. А в совокупности с гальваноразвязкой  позволяет реализовать концепцию правильного тракта.

3) Кроме этого цап интерфейсно совместим с транспортами Bolero или Charleston от Energy Audio, которые изначально реализуют эту концепцию.

какая разница режима цапа  слейв или мастер?

 адаптер usb под аманеро д5 подойдет на этот д6?

буду платы заказывать

Да, конечно, подходят - совместимость полная.

Сейчас еще идет работа над новой версией этого адаптера, будет иметь дополнительно интерфейсный разъем для подключения платы управления с ЖК- дисплеем и ИК. На дисплее будет просто индикация режимов с аманерки (F0-F3 должны быть включены на аманерке, но не на всех китайцах их удается включить без перепрошивки) и возможность пультом переключать режимы фильтра на цапе и функция вкл/выкл.

класс!
А возможно ли реализовать на борту адаптера рядом с usb скажем оптический вход или коаксиал? Какие трудности могут возникнуть?

Да можно, в дальнейших планах думаю так и сделать.

Сложность основная в том, что при работе с усб модулем цап желательно делать мастером, а при работе с S/PDIF ресивером придется цап ставить слейвом (возможность такая у цапа есть), или же рассмотреть вариант применеия S/PDIF ресивера совместно с ресемплером, тогда будет возможность цап оставить мастером. Последний вариант конечно предпочтительнее по достижимому качеству звука.

Думаю на роль S/PDIF ресивера применить ak4118, на счет ресемплера буду думать. Для реализации всех возможностей цифроприемника придется ставить микроконтроллер.

Пока в ближайших планах сделать отдельно простую платку только под S/PDIF на ak4118 с микроконтроллером с целью изучения всех возможностей ak4118.

Андрей, приветствую! С наступившим Новым годом!
Вы упоминали о планах по созданию SPDIF ресивера на АК4118, нескромный вопрос, уже есть какие либо намётки? Тоже хочется сделать ресивер на данном чипе и плюсом к нему приобрёл ресемплер на АК4136. Изначально планировал на АК4137, но не удобно реализовать MCLK если плата ЦАПа уже имеется. А 4136, как мне кажется, очень хорошо подойдёт.

«какая разница режима цапа  слейв или мастер?»

 Для минимизации джиттера тактовые генераторы должны находится на плате ЦАП-а как можно ближе к самому чипу ak4490/ak4493 (это и есть мастер режим), а транспорт должен получать тактовый сигнал уже с цапа, т.к. здесь величина джиттера не критична (слейв режим для транспорта).

Обычно же происходит все наоборот, тактовый сигнал идет с USB модуля на цап, это будет так называемый слейв режим для цапа. Если еще добавить гальваническую развязку по I2S, то ситуация еще усугубляется, так на ней набегает до 50-200пс, так все преимущества от использования фемтоклоков просто перечеркиваются. В общем, использование гальванической развязки в этом режиме становиться сомнительным или же требования к изолятору становятся выше.

Спасибо автору! Ещё бы ссылки на компоненты.. найти в продаже просто не реально.. wima fkp 270; 680; CAP_1206 0,1u. Вообщем хотел собрать да беда. И это только я начал с первых строк списка. Polcap не понял какие вообще надо =)
Chipdip.ru terraelectronica.ru forum.vegalab.ru в толкучке продавцы скарп и алекабр elitan.ru кварцы я заказал в бмг плюс по рекомендации в этой теме.

Polcap  "это просто общее название полярного элетролита", выбор свободный, конечно лучше ставить, что-то уровня Elna silmic II, Panasonic PXL, Nichilon KZ, Panasonic FM/FK/FC и др. (В питании ОУ, если ставим емкости с превышением по номиналу и Low ESR то отделить резистором  0.1-0.5 ом на L7/4/5/10),  и тд. уже смотрим по уровню и бюджету. Вместо np0 1206 0,1u можно 0805 на эти посадочные места поставить, X7R будет бюджетнее.

По поводу фильтра выше писал, альтернативный вариант:

в фильтре конденсаторы 270->220pf, то тогда рекомендую в ФНЧ 5,36k -> 6.8k и 2,7k -> 3,3k это вполне рабочий вариант, с чуть менее оптимальной ФЧХ. А в вычитателе можно ставить 220pf  даже в текущем варианте.





L3, L8 BLM21IND_08052

L4, L5, L7, L10R0IND_1206IND_1206
L6BLM21IND_0805IND_0805

А поповоду сопротивления дроселей, какое нужно? Вижу у вас не запаяны на плате.. можно ли готовую плату у вас преобрести?

L4, L5, L7, L10 ставим прост перемычку R0, если хочется в аналог Low ESR и номинал побольше, то для предупреждения возможных проблем со стабом (тем кто пробует ставить кандеры с мат плат и тд.) ставим резистор 0.1-0.5 ом, или можно бусину с активным ~0.1 ома.

IND_0805:  ставил

Индуктивность обмотки, мГн 20; Активное сопротивление, Ом 0.09

На плате не запаяны только опционные элементы, которые предусмотрены для возможного удешевления (нет электронных ключей на клоки, ставим просто бусину, микроконтроллер можно запитать от стаба lm1117, референсы можно питать через RC вместо active drive). По готовым платам отвечу в личку.

А если в фильтре 250pf поставить, тогда резисторы в ФНЧ какого должны бить номинала?

И можно в место конденсатора 680pf. поставить 600pf?

По расчетам у меня выходило 255-260pf. Так 270pf было выбрано как ближайшее стандатное, 250pf вполне близкий вариант. К 600pf будет лучше идти номинал 220-240pf.

Резисторы можно не менять, просто частота среза немного увеличится.

Приветствую, Алексей. Есть возможность C20 C46 увеличить посадочный диаметр до 10 мм, а то силмики не лезут. И в D5 тоже.

Предложение принято, в плату AH-D6 v1.1 начал вносить пожелания. Как наберется их побольше выложу обновление, так что пожелания по разводке не меняющие принципиально схему принимаются. Под AH-D5 врядли буду еще обновлять версию платы.

Выложил релиз прошивки, пока вроде все, что хотел сделал, dsd auto в mk3 работает. Далее с прошивкой mk3 пауза, плата на ak4493 уже не у меня ))).

а под D5 будет новая прошивка?

Да, прошивки на него будут, собираюсь новую на днях выложить,

перенесу последние изменеия от AH-D6-mk0.

а можно подробнее, какие плюшки будут?

в плату AH-D6 v1.1 начал вносить пожелания.

Я таки извиняюсь, v1.0 теперь погодить заказывать и ждать v1.1?

Долго ждать будете, скорее всего в публикацию пойдет версия 1.2. Платы v1.1 на руках, пока не все по расположению компонентов устраивает, паять местами затруднительно, вобщем придется немного подвигать элементы. По звуку особой разницы от него ждать не стоит, может чутка бас пожирнее будет из-за увеличения банок в питании.
Если я правильно понял, в новой версии предполагается дисплей с кнопками?

Дисплей он к переходнику v1.4 под аманерку предполагается, сейчас допиливаю прошивку. К цапу он особого отношения не имеет, разве что дергать режимы фильтра на колодке config сможет. А прицепить его можно будет и к AH-D6 v1.0. Интерфейсно новая ревизия будет идентична 1.0.

Из основных изменений - банки увеличил в питании да цепочку подстройки нуля сделал независимой от ОУ и еще немного по мелочи.

Добрый вечер. Судя по схеме Вы используете внутренний LDO с питанием 3,3В. Я решил отключить внутренний и использовать внешние по 1,8В. И столкнулся с такой можно сказать проблемой если это так можно назвать: при подаче 1,8 на аналог и цифру на цифре у меня вылазит вдруг 2,5в. Цап работает, все в порядке, все параметры по выходу в норме. Может кто сталкивался с таким. Чип оригинальный с дигикей.
Сложно сказать я с ak4493 не пробовал использовать внешнее, а с ak4497 изначально делал с внешним LDO, все напруги были штатными, криминала с питанием не заметил.
Попробовал с внутренним LDO с питанием 3.3в — цифровое питание стало в норму, аналоговое поднялось до 3.8в и ЦАП перестал работать совсем. Вернул все назад на аналоге все в порядке, а на цифре поднялось до 3.9в!!!! и это при питании 1.8в, но ЦАП ожил и работает. Видимо эти первые партии будут еще не с такими сюрпризами.

Если смотреть даташиты AK4493/4497, то в рекомендации действительно стоит 1.8в на аналог и на цитфру, но в то же время, если немного пролистать и посмотреть при каких параметрах приводятся замеры характеристик видим следующие питающие напряжения - ■ Analog Characteristics -> (Ta = 25C; LDOE pin = “L”, AVDD = TVDD = 3.3V, DVDD = 1.8V...

Свой AK4497 я именно так и запитывал при LDOE pin = “L”  — DVDD = 1.8V, а AVDD и TVDD питал от 3.3V



Я тоже это читал и если следовать логике то на цифру в таком случае нужно городить два стаба. Отдельно для TVDD и DVDD.
Да на AK4497 так и делал с двумя отдельными стабами на TVDD и DVDD. Типа ТОП пытался вытащить максимум.

Алексей, а нет желания сделать D6 на питании стабами Назара(http://www.audio-perfection.com/forum/showthread.php?tid=292) или Бегемота(http://www.audio-perfection.com/forum/showthread.php?tid=537)

Хорошего питания много не бывает, я их нарисовал, использую, при питании Назаровским стабом аманеры, звук лучше чем при питании от LiON аккумы.



Схема стаба трёхтранзисторного «стаба Назара»





Схема «стаба Бегемота»





Фото



Назаровские стабы не пробовал, но был эксперимент с параллельными стабами в питании референса AK4497, результат получился, можно сказать, положительный.

Был бы очень признателен, если бы вы выложили материалы по стабам назара в виде отдельной небольшой статьи.

Было бы не плохо прикрепить схемы сюда
Добавил

Был бы очень признателен, если бы вы выложили материалы по стабам назара в виде отдельной небольшой статьи.

Я б рад, да только не шибко грамотен я во всем этом, просто согласно схемам нарисовал платки, заказал изготволение, пришли, спаял работает. Сейчас идет партия платок под TO220, SOT223 по Назаровской и Бегемотовской схемам.  Ну и двуполярник по мотивам Назаровского.





Алексей, вот соберу Ваш ЦАП, послушаю(и не один я заинтерисован), если понравится как играет, есть ли вероятность что Вам будет интересно нарисовать плату 8 канального ЦАП на базе D6? Очень уж в этом плане скудно с хорошо звучащими устройствами, которые человек может сам собрать заказав платы и комплектуху..

Конечно можно и собрать 4 шт. D6 (так и планирую) но лучше конечно поменьше костылей и более заточенность под автомобильное питание.



Пока в ближайших планах многоканального цапа не планирую.

А вот на тему импульсного модуля питания работа идет, планирую сделать импульнсый, малошумящий, с низким уровнем ЭМИ модуль питания с вхоным напряжением 5 / 12В, выходные весь набор необходимых питаний для D6/7.

Сразу с транспортом и усилителем?
Следующим этапом, платы усилителя и адаптера и индикация уже едут, а вот с модулем питания пока только на этапе разработки платы.
LLC?
Не понял?
БП же импульсник планируется? Тогда гуглится это вот так llc resonant converter
Пока протой Push-Pull, и будет еще заход с преобразователями на переключаемых конденсаторах.
Алексей, может сделаете картинки платы с обоих сторон, с подписанными элементами, шибко сложно сопоставить то что на схеме с площадкми на плате...
Так в AH-D6-components-list.zip лежат экспорты картинок из диптрейса с подписями всех компонентов. Но на вякий случай проверяйте, могут быть мелкие опечатки.
Отлично !!!
В мастер режиме к этому цапу напрямую малинку можно подключить? Где бы разжиться печатной платой?

Мне кажется, что для качественного воспроизведения «напрямую» малина бесполезна, ибо не умеет внешний клок воспринимать, хотя я с ней не имел возможности сам поковыряться.

Думаю, вариант с usb будет предпочтительнее, не уверен про amanero, но XMOS с ней точно настраивается.

Спасибо, плат лишних нет?
Ответил в личку.
А мне можно тоже инфу по наличию плат для приобретения? Спасибо.
Блин, автор Андрей оказывается зовут, а все Алексей да Алексей, пардон...
Андрей, а можно еще добавить фото собранного ЦАП с обратной стороны для «особо одаренных»...

Выложил фотки новой платы ЦАП, верхняя сторона на смартфон, а низ засканил, у фотика аккум совсем сдулся ((.

ЦАП имеет некоторое отхождение от схемы, так вместо опоры lm4040-2.5 применен обычный зеленый светодиод. В питании референса используются электролиты nichicon KT серии, который зашунтированы пленкой Panasonic PPS серии номиналом 0,1мкФ.

Спасибо Андрей! nichicon KT это еще лучше чем те что в BOM указаны? или поставили то что было?

Вообще там где полимерные ставятся они лучше всего и идут или можно просто хорошие аудиокондеры?



Еще имеются очень не плохие по ряду характеристик полимерные танталы https://www.electronshik.ru/item/KEM/T520B107M006ATE040, как думаете куда их можно в D6 заюзать, или без тестирования измерений точно сказать нельзя? В LC цепочках для DSC1 хорошо себя ведут



Добрый день, приехала пленка PPS серии, поэтому решил попробовать в питании референса аудио-электролиты (KT — что было под рукой) + пленку. Должен признать в пользу критиков керамики и LOW ESR емкостей, что такой вариант звучит приятнее, не так звонко, но в тоже время прозрачно. Звучание для меня оказалось наиболее комфортным. Преимущество отдаю пленке даже в сравнении с np0 керамикой, хотя тут разница уже почти не заметна.

По поводу полимеров, то тут я поторопился с их общей рекомендацией. Лучше ставить хорошие аудио кандеры.

Из полимеров я сначала ставил panasonic SEPC — показали себя достаточно неплохо или шунтировал электролит полимерами murata небольшой емкости,  потом как закончились пробовал разные (simens / и непонятный китай, надо же проверить. что народ будет ставить ))), все что нашел с разборки материнских плат), выяснил, что некоторые шумят сильно и годятся  только в питание цифры. Кроме этого промоделировал поведение стабов ИОН-ФШ-ОУ (да и не только, справедливо для многих параметрических стабов, в том числе и интегральных) при работе на разные выходные емкости с разным ESR.

Для примера первая картинка для емкости c esr 0.02 Ом, а вторая  0.001 Ом.

На картинках можно видеть реакцию параметрического стаба на импульсное воздействие в нагрузке при разном значении ESR выходной емкости с номиналом 100мкф. Отсюда можно сделать любопытные выводы, при слишком низком ESR наблюдаем звон, при высоком наоборот излишний рост амплитуды выброса.

В реальности все еще намного сложней: esr крайне сильно зависит от частоты, реакция зависит от оу и его полюсов коррекции. Поэтому, чтобы не утруждаться подбором идеальной емкости ее проще отделять от выхода стаба небольшим резистором, что я и сделал в питании ОУ для фильтра (статью обновил, перемычки  L4, L5, L7, L1  заменил по умолчанию на резисторы 0.47-1Ом, а суммарную емкость увеличил до 2000мкф, как народ обычно и ставит. При снижении емкости и применении не LOW ESR электролитов резисторы можно обратно заменять перемычками).

Думаю, в питании референса добавлю отвязывающие резисторы в след ревизии, пока там лучше ставить хороший для аудио электролит (100-330мкФ, не LOW ESR) + np0 керамику, а еще лучше хорошую пленку номиналом 0.1 мкф вместо керамики. Также рекомендую не увеличивать номинал электролита до космических значений!!!, проверено смысла в этом нет, а вот звон получить запросто. В питание же самого аналога ak4490/ak4493 последняя рекомендация будет схожая, только шунтируем электролит np0 керамикой — 2 х 0.1мкф. Можно в сочетании np0  — 0.1мкф + 0.1-1мкф x7r.

Спасибо за «широкий» ответ). Ну полимерные электролиты я имел  в виду хорошие, и не дешвые к тому же например ничиконы серии RNU. Ладно потихоньку будемс брать, надо на тао оригинальные искать, оно того стоит с их ценами..

Блин вот смотрю вроде как хороший продавец, цены гуманные, но подходящего по размерам и номиналам из ничиконов и elna ничего нет(C25 C38). Похоже без полимеров не обойтись

https://diykits.taobao.com/category-1230246771.htm?spm=a1z10.5-c-s.w4002-18516973280.76.5169294a3jBzS8&_ksTS=1543471836751_379&callback=jsonp380&mid=w-18516973280-0&wid=18516973280&path=%2Fcategory-1230246771.htm&search=y&parentCatId=1230246769&parentCatName=%B5%E7%BD%E2Elec.cap.&catName=Nichicon%2F%C4%E1%BF%B5&catId=1230246771&pageNo=1#anchor

Обновил лист компонентов, там в комментариях указал диапазоны. Не обязательно искать именно точно тот номинал, что указан.
Отлично! Пардон, не ту руку нажал...
Посмотрите у алекабра на вегалабе

Добрый вечер!

На рисунке платы имеются позиции, отсутствующие в схеме и в перечне:

C34, C68, C80,  R3.2, R15.2, R12, R19, R52. Можно пояснить их назначение?

Спасибо!

1) С60 /С80 — по схеме ставится lp5907/ADP151, но также можно установить и  lp2985/lp2992 — как раз это место для Cbypass, который в последних рекомендуется ставить для снижения шума.

2) R19 — не ставится, т.к. J9 в текущей прошивке не используется

3) С34 — 1мкф — посмотрите внимательнее на схеме он используется для версии с ak4493 (для ak4490 он не нужен)

4) R3.2, R15.2 — цепочку подстройки 0 распаивается согласно даташиту выбранного ОУ, для некоторых ОУ подстройка подсоединяется на «-"питания, например LT1468.

5) R12/52 — 100ом (чаще хватает перемычки), для некоторых ОУ для устойчивости в ООС стаба желательно поставить резистор. Спасибо за замечание на схеме про них забыл, схему поправлю.







Спасибо!

Я собираю вариант на 4490, поэтому и не нашел C34. Наверное, правильнее было бы в другой статье задать вопрос, но решил спросить здесь, так как это касается полноты общей документации.

Еще вопрос, какой все же пин определяет режим DSD/PCM, в описании разъема Control сказано:

Контакт 7 — сигнал PCM/DSD

однако ниже в описании разъема Config:

т.е. транспорт должен передавать ЦАП-у информацию о воспроизводимом формате (разъем Control контакт 9)



Спасибо, поправил, была опечатка (разъем Control контакт 7)
CONTROL Pin1 управляет частотной сеткой. Если он = 1, то 44.1, а 0 = 48?
И ещё. Contact 3 (connect) просто подаёт на ЦАП SMUTE?
Не совсем так, логика rst — соответствует софтовому mute + реле, а connect в текущей прошивке это управление пином PDN ak-ки + реле.
а разве при пнд = 0 все регистры не сбрасываются в значение по умолчанию? Если нет, то смысл использовать пнд, если есть рстн?

Да, пнд — сбрасывает регистры.

По логике connect — должен меняться редко, поэтому логику в него заложил другую, чем для ресета/муте. Так в D6 я как раз планирую использовать его для так называемого отключения (правильнее сказать stand-by) ЦАП-а.

Ещё не могу разобраться, то, что указано о пинах (например при 9, 5 = 0, 0 — частота 48 кГц) — это означает, что вот эти 0, 0 уже проинвертированы и на порты МК пришли нули или значит, что на порты МК придут две единицы и по ним будет выставлена 48 кГц?

Это именно уровни на входе Pin 9 Pin 5 и именно эти уровни будут и считаны микроконтроллером, ничего не инвертируется.

Просто пины по умолчанию подтянуты внутренней подтяжкой входов в МК к 1, т.е. плюсу питания. И если джампера там нет, то это на них будет 1, если установить джампер, то мы замкнем выход на землю и там станет уровень 0, поэтому и написал:

«Другими словами по всем разъемам управления имеет место инвертированная логика относительно наличия джампера. Его присутствие задает логический 0, а отсутствие — 1.»

Вопрос по поводу звучания. Вот есть у ЦАПа множество цифровых фильтров. Многие пишут, что разница абсолютно неслышима, но меня терзает, что множество этих режимов всё-таки есть. Хочу вынести наружу 3 кнопки, соответствующие SSLOW, SLOW и SD. Насколько это вообще целесообразно?) Или разница настолько мизерная, что я больше замучаюсь с программированием и разводкой, чем от этого будет реальной пользы?)

фильтры SSLOW в текущей прошивке не доступны, т.к. считаю это вариант фильтра самым бесполезным, на слух как раз его хорошо слышно, срез ВЧ идет уже от 8кГц. Доступны только оставшиеся 4 — управления битами  SLOW и SD.

Разница между ними минимальна, мне на слух больше нравится Sharp roll-off filter, далее дефолтный Short delay sharp roll off filter.

Обновил прошивки на всю линейку D5 / D6, должна прошиваться и Atmega48 тоже.

Доброго времени суток, подскажите пожалуйста где приобретали генераторы NZ2520SD(A)?



вот цап изготовленный Сергеем и Ильёй заказал бюджетный вариант схожим с вашим то же на ардуинки .а не плисс ,заказывал в начале 2017 г

номиналы резисторов не корректны .что бы не срисовывали

http://www.diyaudio.ru/forum/index.php?topic=5470.120

не получается вставить изображение ссылка на страницу где фото цап и на след схема

 интересно можно улучшить чтонибуть?

Конструкцию как-то находил, аналогичное решение моему варианту, просто с несколько другими компромиссами.

Ранее сравнивал аналогичный фильтр на одном ОУ + повторитель с вариантом на 3 ОУ, правда выбрал последний в своей конструкции. Мне на мой слух LME49710 здесь не понравились. Гораздо интереснее показались op42, к544уд2 и AD744 на 5-й вывод хотя, еще раз повторю, это лишь мои слуховые предпочтения. Имхо этот вариант фильтра более оптимален по соотношению цена/качество, один хороший ОУ будет лучше 3-х паршивых в ту же цену. Ключи здесь понравились от тошиба — 2sc2240bl с током 6-10мА, если не планируется серьезная нагрузка на выход.

По схеме сильно покритиковать могу только общее питания аналога и референса, много лучше бы было объединить питание по каналам (чтобы ограничиться те же количество стабов), но выделить отдельный стаб на референс REFHL®! Или подать питание на референсы от RC как в AH-D3 и зашунитровать хорошо пленкой/np0 керамикой. Так  AК449х очень чувствительны к качеству питания референса, а тут получается лезут помехи от питания аналога — весьма приличный их уровень приходится на частоты в 10-ки мГц.

Также по схеме смотрю достаточно большие емкости стоят на выходе стабов фильтра. Тут я бы ставил что-то типа nichicon KT, а Panasonic FC имеют весьма низкий импеданс, поэтому вероятно словить звон стабов. У себя в D6 я на этот случай предусмотрел возможность установки инзкоомных резисторов для отвязки больших емкостей от выхода стаба.

Можно еще клоки заменить на NZ2520SD(A), что-то лучше найти сложно, разве что кристеки.



заказал сейчас TEXAS INSTRUMENTS — OPA1642AIDGK на замену  LME49710 а с питанием надо подумать
OPA1642 стерео, а LME49710 — моно, в эту схему надо — opa1641 — хорошо звучит, правда именно в этом варианте с повторителем не слушал ее.

VDD+VREFH, честно содрано ИОН+ФШ+ОУ с D60

если я не ошибаюсь и выхлоп то же

 В результате, на мой слух лучший вариант оказался LME49710 + OP42 + LME49713. так писал сам Дмитрий в Д60

LME49710 — разные ( я заказывал с тао бао выпаенные с каких то усилителей , на ножках были остатки  припоя и были уже приклеиным радиатором) если заказывать новые то очень много подделок

Я ОУ стараюсь брать с маузера или с фарнела, если купон на скидку присылают )). В Китае подделок полно, но LME49710 у меня все исключительно с маузера, просто мне их звук в принципе не нравится как и всей серии LME за исключением LME49990 и LME49880, в D60 с  3 х OP42 по мне звучали заметно натуральнее.

Иногда на пробу брал с Китая, когда есть заведомо оригинал для сравнения, так, иногда после диспута / переписки присылают и оригиналы, но сначала 80% фейки в лучше случае с распайки, но это значит повезло. Китайцы знают, что подделку шлют, просто в 90% случаев прокатывает т.к. народ не может подделку отличить.

Добрый день.

Спасибо автору за отличную разработку.

Не пробовали в выхлопе использовать OPA1612 в фильтре + OPA1611 в вычитателе?

По даташитам многообещающее

Спасибо

В OPA1612 в фильтре не пробовал.

Пробовал в вычитатель ставить OPA211 это почти что OPA1611 даже немного получше, мне звук понравился, бас с ней напористый хорошо прорабатывается. В общем понравилась больше, чем ADA4627. Из минусов нет подстройки нуля, но с ak4493 это не должно быть проблемой, у меня постоянка была менее 3мв.

В D60, если смотреть по схеме — общее, и это основной его недостаток, в D78 Дмитрий уже разделил, отдельно референс и отдельно питание аналога AK-ки и этот вариант звучит лучше, я на своих тестовых платах пробовал разные варианты и старался выбрать наименьшее зло.

https://www.oomipood.ee/ru/product/search?q=OP42&s=2

вот тут несколько видов OP42 склоняюсь к этой ANALOG DEVICES — OP42GSZ — IC, OP AMP, HI SPEED, 10MHZ, 8SOIC



посоветуй

Конструкция задумывалась  как бюджетный вариант цап ,и не хотел плату раздувать , а еще пару стабов , не влазили . поэтому и объединил опорное питание с питанием выходных каскадов . Были мысли и разделить , опорное и выходные каскады , но почему то передумал .

По хорошему лучше все раздельно , или как у вас  , актив драйв . Хотя цап получился , лучше чем я думал.

По поводу конденсаторов в питании фильтров  , да не так уж и много 2700uF в плече , ничего не звенит . У Андронникова бывает и больше стоит , тот же D60 Можно и резисторы предусмотреть, на крайняк.

Номиналы не проставил,  лень было. Какой тут секрет,самому прикинуть пару минут.  Я вообще не люблю схемы рисовать , по моему это самое сложное ))))

По поводу ОУ , соглашусь с автором . Дело вкуса.

Я ваш цап не слушал  , но если судить по схеме и по плате , то все сделано очень не плохо.



Конструкция у вас получилась хорошая, я просто написал, чтобы я улучшил на свой взгляд, по сути это только питание референса, остальное по ОУ это вкусовщина.

А на счет емкостей я бы не стал недооценивать, тут конечно зависит многое от применяемых ОУ, и esr установленных выходных конденсаторов и даже от транзисторов стаба (nxp как я убедился больше склонны приводить к звону), хотя с ne5532 проблем больших быть не должно.

В обсуждаемом экземпляре, судя по фото, стоят panasonic FC, а они имеют низкий импеданс, esr метр для FC номиналом 3300uF и 25в вообще 0 Ом выдает, поэтому перестраховка, думаю, будет не лишней, отделяющие их резисторы я бы на плате предусмотрел.

Так сам бы не поверил, просто своими ушами услышал как можно испоганить конструкцию, просто неудачными экземплярами компонентов при повторении.

Как пример, свистуны ne5534 (нет оснований сомневаться в их оригинальности), звенят и в Lynx78. Когда словил звон в D5, то и Lynx-а решил взять у отца на проверку, в нем тоже была выявлена проблема (оу причем даже из другой партии), только в меньшей степени на грани чувствительности измерительного оборудования, а с моими так вообще звон был под 10-15мв. Сам Lynx D78 собран на авторской печатке, в полном соответствии со всеми рекомендациями автора и стал в копеечку. Так что жаль, что Дмитрий не предусмотрел на своей плате коррекцию и нет отвязывающих резисторов. Пришлось напаять навесом коррекцию, заодно заменил выходные емкости в питании ОУ на аудио-электролиты (напаял пока выводные nichicon ka, у них esr по моим замерам вышел ~0.2Ом вместо штатных 0.04 у панасоника). Субъективно по звуку стало приятнее слушать. Цап снова занял у отца достойное место в группе эталонных при прослушивании. Дмитрию, конечно, большое спасибо за его изделие, многое у него почерпнул.

В новой ревизии D6 в питании референса тоже будут предусмотрены отвязывающие резисторы, чтобы было меньше нюансов с выбором емкостей. В очередном эксперименте с D7 вообще пробую стабы Назара после первичного ИОН-ФШ-ОУ и для референса и в питании ОУ, надеюсь в праздники удастся запустить и отслушать эксперимент.



Да , с воздудом 5534 тоже сталкнулся . Возможно если бы стояли не LOW ESR то было бы все ок. Я не стал разбираться , а заменил на TL071 ,от ТI.



Про стабы Назара читал . Вы как планируете , после ИОН ФШ ОУ поставить стаб Назара?или я не правильно понял.

Тл-ку я не проверял, а в Линкса я пробовал ставить другие ОУ: LME49710 вроде было норм, но как-то решил что жирно в питание такие ОУ переводить, да и питающее получилось для них великовато.

Я со стабами решил хорошо покопать этот вопрос, тут даже если с ИОН-ФШ-ОУ генережки как таковой нет, то всеравно если с esr переборщить, то позвякивает (с интегральными ситуация вобщем-то еще печальнее, чтобы там в даташитах не рисовали). Так при реакции на импульсную нагрузку, прямо видно затухающий шлейф на осциллографе, поэтому вот решил стабу тепличные условия создать со стабами Назара.

Да, после параметрического ИОН-ФШ-ОУ на выходе поставил R-C, а далее поставил стабы Назара (правильнее в моем случае сказать фильтры), а на их выход smd пленку, посмотрю что выйдет, в теории и в модели конечно все красиво, да и на макете неплохо смотрелось. Идеальная реакция на импульсную нагрузку, никаких подзвякиваний.

Здравствуйте.

Вы уже второй пишете про возбуд NE5534, однако он по существу и должен звенеть при единичном усилении, в datasheet все написано на первой же странице. Или я чего-то не понимаю?

Да я про это писал еще в статье к D5, что при единичном без коррекции никто не гарантирует стабильность NE5534, хотя многое зависит от попавшейся партии и производителя. Но к сожалению, это не значит, что проблема отсутствует и с unity-gain stable ОУ.

Так многие ОУ с выходом rail-to-rail — например, не генерят явно в стабе, а звенят в ответ на любое импульсное воздействие при неправильном выборе емкости. Звон даже проявляется и на LME с небольшой но очень low esr емкостью на выходе,

«генережки как таковой нет, то всеравно если с esr переборщить, то позвякивает (с интегральными ситуация вобщем-то еще печальнее, чтобы там в даташитах не рисовали). Так при реакции на импульсную нагрузку, прямо видно затухающий шлейф на осциллографе, поэтому вот решил стабу тепличные условия создать со стабами Назара».

на стерео лежит новость, что ак выкатили новый флагманский цап 4499 с соотношением сигнал шум 140дб и в отличии от 4497 у него токовый выхлоп. интересно кто что думает по поводу выхлопа, на чем легче собирать какой выхлоп цап менее капризный и тд к примеру взять те же 4497 и 4499?
На ak4499 хорошо бы даташитом разжиться, простым смертным только 10 страниц доступны, тогда можно будет про выхлоп подумать. Распиновка пока вызывает много вопросов по будущей разводке платы.

День добрый.

А как у вас 4490\4493 определяет частоту DSD? В даташите нет информации, что авто режим работает для DSD.

Добрый день, если Контакт 7 конфига = 1 — никак не определяет (если 0, то с танспорта, согласно Контактам 5, 9 контрола), так цап сразу сконфигурирован под DSD256 (DSDSEL1 DSDSEL0 / 1 0 — 11.2896MHz). Так цап играет 11.2896MHz и все что ниже 2.8224MHz / 5.6448MHz.

буду заказывать платы во Владимир, если надо кому- пишите
Здравствуйте, а можно мне оптимизировать Вашу плату под свой проект и использовать в дальнейшем в своём проекте?
Добрый день, конструкцию в личных целях можно взять за основу без ограничений. Если планируете в дальнейшем публиковать свой вариант, то просьба оставить ссылку на первоисточник.
А какой должен быть уровень выходного сигнала у этого изделия (на AK4490)? Что-то вчера мне показалось (по прослушиванию), что там нет 5,6 Vp-p, обещанных в datasheet на AK4490. На следующей неделе промерю, конечно (изделие на работе).
Никто не пробовал ставить кварцевые генераторы Crystek CCHD-575? У них по даташиту вывод 1 никуда не должен подключаться (NC) — будут ли они работать при подаче на этот вывод лог.1, как в схеме?
Нет. В datasheet же указано. Я себе поставил http://bmgplus.ru/images/pdf/pdf-cppl.pdf их продукцию Lynx использует в своих цапах.
Почему не будут? В схеме AH-D6 (главное отличие от AH-D5) гашение генератора сделано на уровне подачи питания на клок.  Предусматривал, как раз, для таких генераторов как Crystek CCHD-575, где нет пина управления.
Человек интересовался немного о другом. Ему был интересен пин управления.

Я так понял, что человек интересовался работоспособностью Crystek CCHD-575 применительно к схеме AH-D6.

«будут ли они работать при подаче на этот вывод лог.1, как в схеме» — клок будет работать, независимо от  наличия на выводе 1  лог.0 или лог.1.



Но т.к. в AH-D6 неактивный клок полностью обестачивается, то наличие функции гашения генерации / Z-state в самом клоке не обязательно.

Андрей, я думаю, что в питание аналоговой части нужно применить bd139 bd140 ввиду удобства крепления к радиатору. У за пару часов работы рядом стоящие конденсаторы теплыми становятся. Сегодня радиатор буду колхозить.
Умеренный подогрев электролитов идет только на пользу звуку. Проверено.
getshket, не остался ли у Вас образец бланка заказа таких генераторов БМГ?
Нет, не осталось.

Странная ситуация. Сборка китайская Amanero в Slave режиме, развязка, ЦАП, все остальное после него.

Все работает, но при подключении или отключении чего-нибудь из соседней сетевой розетки звук регулярно кончается. Причем не навсегда. Плеер на компе «затормаживает», я нажимаю ему «стоп», далее «играй», он, как правило, в первый раз несется «галопом по европам» — опять нажимаю «стоп» и после «играй» — все становится нормально.

Смотрел в диспетчере устройств — «звуковая карта» все это время не исчезает.

Питание Amanero свое собственное (не от меня).

Есть идеи на тему «кто виноват» и «что делать»? Замечу, что в наушниках (усилитель находится в этой же сборке) при втыкании-вытыкании розеток нет никаких помех-щелчков.



Если плеер несется ,как вы говорите  «галопом по европе» то это говорит ,скорее всего об отсутствии клока.

Как понять «затормаживает» , останавливается , или замедленно играть начинает.

Если отключить клок , то плеер остановиться , нажать , стоп, а потом пус , ползунок начнет быстро бежать.

Скорее всего у вас  пропадает клок .

Ну, с точки зрения плеера — замедленно играть. Однако звука при этом нет никакого.

Мне тоже по признакам кажется, что пропадает клок. Остается понять почему. Подачей клока управляет контроллер на ЦАПе. Раньше я сталкивался с сильной восприимчивостью к любым наводкам у контроллеров 90s8515/mega8515, замена их на mega16 проблему полностью решила без дополнительных переделок. Может, эти mega88 тоже слетают от любых наводок...



У меня нечто подобное было , причина была плохой контакт осцилятора, так как сам его корпус маленький и я боялся перегреть. Потом приобрёл маленький паяльник , пропаял и стало всё работать как часы...

Посмотрел на сигналы. В общем, слетает, видимо, сама Аманера — даже когда прекращается звук, клок на нее от ЦАП идет без сбоев. Причем иногда плеер после остановки при попытке включить воспроизведение говорит что устройства нет. Следующее нажатие «Play» буквально через секунду дает игру «галопом по европам», после «Stop» и еще раз «Play» — все нормально.

Ситуация печальная. Слет происходит весьма часто и пользоваться устройством в таком виде сложно. Попробую запитать ее отдельным источником питания, может поможет (сейчас она сама себе питание делает из USB).

Здравствуйте, подскажите пожалуйста где можно приобрести конденсаторы FKP 270pf на данную плату?
