Качественный ЦАП AH-D6 mk0 с поддержкой DSD и PCM на ak4490

Чтобы не было путаницы с версией цапа AH-D6 mk3 на AK4493, все основные материалы по модификации mk0 (на AK4490EQ) я решил вынести в отдельную статью.

ЦАП AH-D6 mk0 на AK4490

Цап поддерживает воспроизведение форматов PCM 44.1-384kHz разрядностью до 32 bit, DSD64, DSD128, DSD256.

Как было мной замечено в основной статье AK4490 согласно документации позволяет увеличить питание VDDR(L) до 7.2 вольт, что при пониженном питания Vref позволяет добиться некоторого снижения уровня искажений.

Схема ЦАП AH-D6 mk0 на ak4490

Поэтому отличия в схеме mk0 от модификации mk3 получились только в уровнях питания VDDR(L) и Vref и немного в обвязке AK4490EQ. Добавлены резисторы R75/R31 для уменьшения напряжения Vref относительно VDDR(L) и увеличены номиналы R60/R47 до 2кОм в ООС стабилизатора питания VDDR(L) . В обвязке чипа ЦАП относительно mk3 — удален С43 и установлен резистор R14.

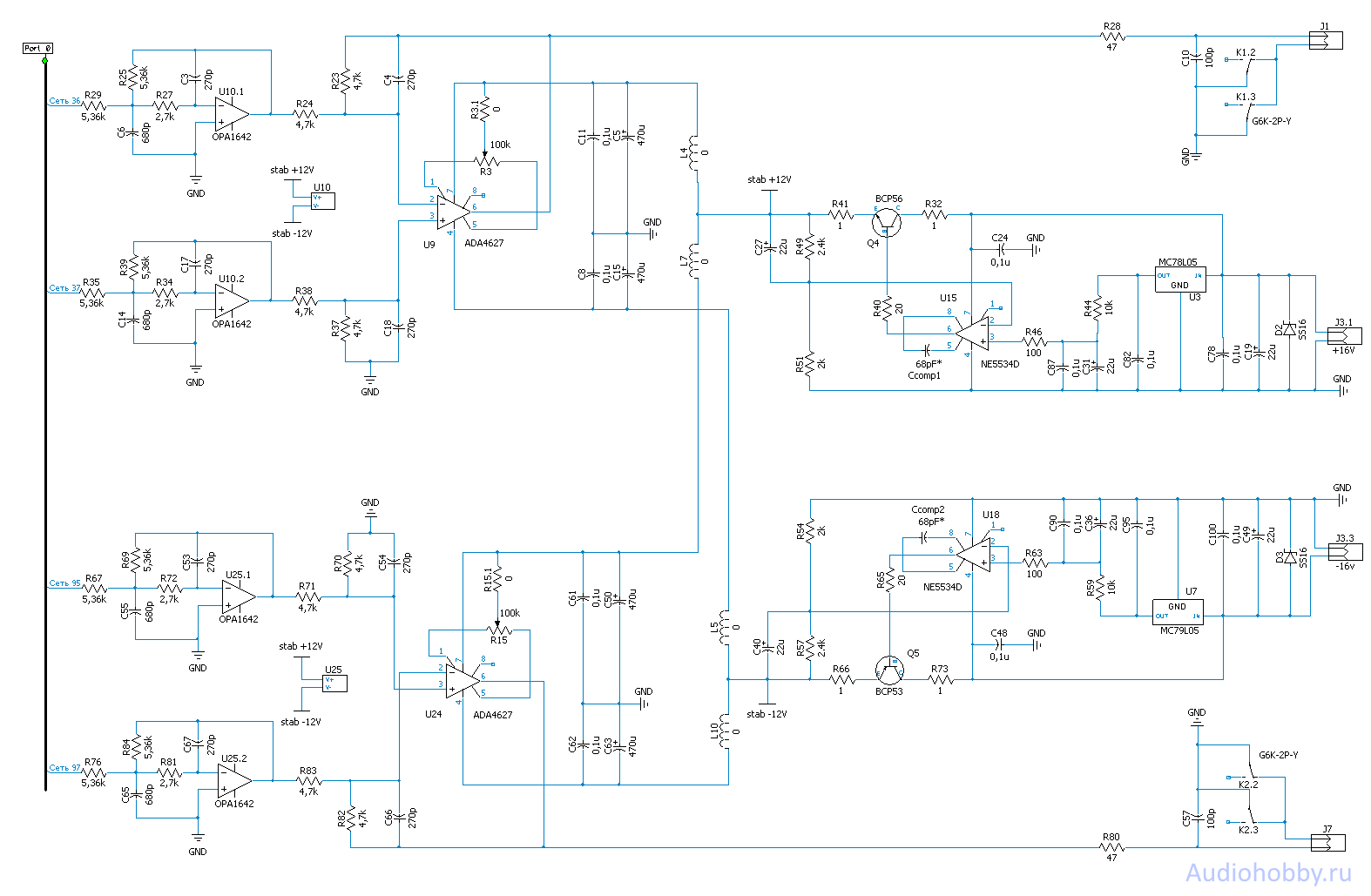

Схема аналогового выхода AH-D6 mk0 на AK4490EQ

Схема выходного фильтра осталась идентичной AH-D6 mk3.

Более значимые изменения в самой прошивке.

Разъём I2S

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАПа. Контакт 9 — питание гальванической развязки Bolero / Charleston +3,3 со стороны ЦАПа.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАПа при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс. Данный сигнал не является обязательным. Микроконтроллер сам отслеживает изменение режимов и подает необходимые сигналы сброса для AK4490, но для предотвращения щелчков при смене потока PCM->DSD или срыве DSD потока необходимо, чтобы транспорт заранее подавал соответствующие сигналы. По умолчанию контакт 10 подтянут к уровню «1». Таким образом по умолчанию ЦАП находится в режиме сброса, а замыкание пина 10 на землю переводит ЦАП в рабочий режим.



Разъем CONTROL

По умолчанию все сигнальные пины разъема CONTROL подтянуты к уровню «1».

Другими словами по всем разъемам управления имеет место инвертированная логика относительно наличия джампера. Его присутствие задает логический 0, а отсутствие — 1.

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если в конфигурации выбран ведомый режим (см. CONFIG), то данный пин не используется.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличие DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — На них выдаются уровни в зависимости от текущей частоты дискретизации:

Частота дискретизации Pin 9Pin 5
44.1кГц/48.0кГц/DSD6400
88.2кГц/96.0кГц/DSD12801
176.4кГц/192.0кГц/DSD25610
352.8кГц/384.0кГц/DSD51211

Если в CONFIG выбрана опция автоматического определения частоты дискретизации, значения контактов 5 и 9 игнорируется (в режиме PCM для AK4490 выставляется ACKS бит = “1” см. раздел CONFIG, а при воспроизведении DSD потока, выбирается сразу максимально доступная частота сэмплирования - 11.2896МГц).

Разъем CONFIG

По умолчанию все сигнальные пины разъема CONFIG подтянуты к уровню «1». Установка джампера устанавливает уровень «0».

Контакты 1, 3 задают режим работы цифрового фильтра:

Режим фильтра Pin 1 (SLOW bit)Pin 3 (SD bit)
Sharp roll-off filter00
Slow roll-off filter10
Short delay Sharp roll-off filter01
Short delay Slow roll-off filter11

Контакт 5 — режим тактования ЦАП-а. Уровень «1» задает ведущий режим (master mode). При подаче «0» устройство переходит в ведомый режим (slave mode), другими словами цап должен тактироваться вешним клоком.

Контакт 7 — режим определения частоты дискретизации. Если уровень «1», то частота мастер клока и частота дискретизации определяются автоматически (AK4490 — Auto Setting Mode, ACKS bit = “1”). Если «0», то частота MCLK определяется автоматически, а частота дискретизации передается с транспорта, задается пинами управления 5 и 9.

Контакт 9 — в модификации mk0 не используется

Печатная плата

Печатная плата здесь не приводится, т.к. она общая с mk3 версией, поэтому все материалы по ней можно найти и с качать в основной статье.

А вот прошивка у mk0 версии своя, она во вложении к статье.

Вложение: AH-D6-mk0-scheme.png 74,04 KB (Скачиваний: 117)

Вложение: AH-D6-mk0-scheme-output-stage.png 51,14 KB (Скачиваний: 105)

Приватное вложение: AH-D6-mk0-firmware-v1.3.hex.zip ()

Приватное вложение: AH-D6-mk0-firmware-v1.2.hex.zip ()
