Обзор китайского клона Amanero USB to I2S convertor.

На aliexpress по очень заманчивой цене мною был приобретен китайский клон amanero, который покупался исключительно для использования в slave режиме, совместно с моим новым цапом. Сама плата клона близко копирует оригинал, таким образом можно полагать, что в slave режиме не будет потери качества по сравнению с оригинальным модулем, даже если китайцы поставят вместо клоков откровенный хлам.

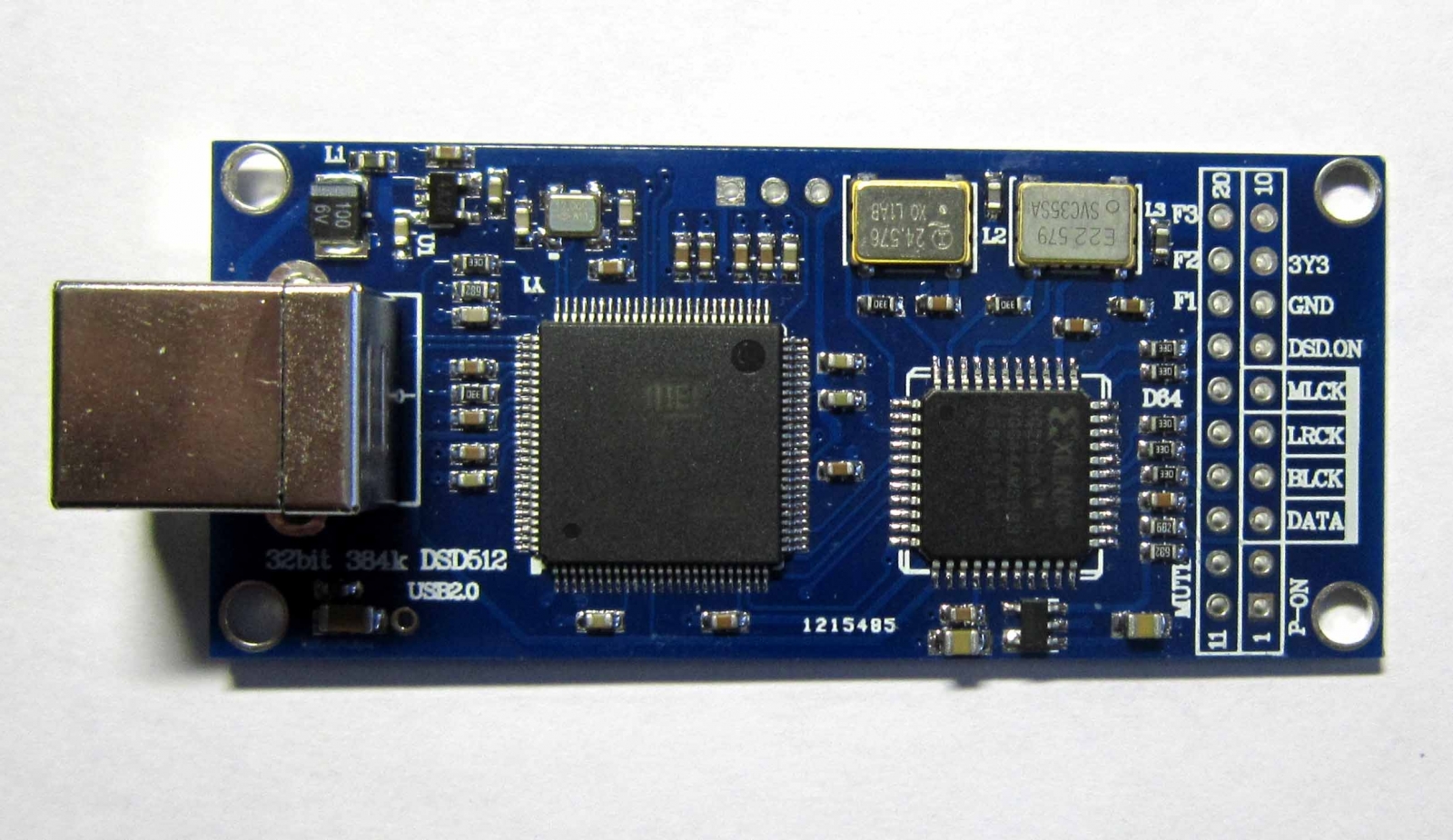

китайский клон amanero Combo384



Посылка из Китая пришла очень быстро, в комплекте тоько сама плата. Для подключения к ЦАПу пришлось озадачиться поиском интерфейсного разъема. Заодно я установил дополнительный разъем под джампер, для удобной перепрошивки модуля.





Для начала я проверил его работоспособность в штатном режиме. Стоит отметить, что официальные драйвера лекго доступны для скачивания на сайте разработчика. Их установка на китайский клон прошла без нареканий, модуль определился в виндовс как и оригинальный. При беглой проверке с моим цапом (позволяет легко переключаться между master/slave), клон работал без нареканий и даже порадовал поддержкой dsd из коробки. В сравнении с Bolero V2 модуль уступил ему в разрешении, ВЧ получились чуть более грязными, сцена менее осязаемая, но это было ожидаемо, значит не напрасно я покупал для цапа тактовые генераторы NDK NZ2520SDA, имеющие фазовый шум -164 дБ.

Таким образом осталось перевести модуль в slave режим. Для этого даже нет необходимости в его перепрошивке, достаточно просто скачать с сайта производителя amanero утилиту oem tool  для конфигурации модуля.

Сигнал Pin 1 я решил использовать для управления коммутацией клоков на ЦАПе. Сразу после переключения модуль перестал корректно работать без подачи клока извне. После конфигурации ЦАПа в ведущий режим, из наушников зазвучала музыка. Звук действительно стал более детальным и натуральным. Осталось дело за малым, обеспечить гальваническую развязку и дешевая замена модулю bolero v2 найдена, но это уже тема отдельной статьи.

Хардварный способ перевода модуля Amanero в Slave режим

Плата адаптер для USB модуля Amanero для подключения к ЦАП AH-D5 / AH-D6

Похожие статьи

  • Прошивка китайского клона amanero
    Итак, в процессе экспериментов с китайским клоном аманеро было решено обновить ему прошивку. Не спрашивайте зачем, просто интерес попробовать различные новые обновления взял...
  • Обзор асинхронного USB интерфейса I2SoverUSB
      Родина данного устройства вовсе не Китай, а бывший соратник по социалистическому лагерю- Болгария. Устройство построено по типовой схеме , сердце которой, популярный ныне...
  • Настройка foobar2000 для воспроизведения DSD.
    В данной статье мы рассмотрим вопрос настройки программного аудио проигрывателя fooobar для прослушивания DSD-аудио.  Стоит отметить, что для воспроизведения DSD потока...
  • Обзор асинхронного USB интерфейса WaveIO
         Модуль WaveIO специально предназначен для асинхронной передачи потокового аудио между компьютером, снабженным портом USB и практически любым ЦАП, с I2S или SPDIF...
30 комментариев

Решил проверить, на что способна китайская версия платы «Amanero» в режиме Master с недорогими генераторами МЭМС SITIME Low Jitter No Temperature Drift Low Phase Noise Crystal 24.576M+22.5792M вместо штатных:

Звучание платы сравнивалось с оригинальной платой «Amanero» в режиме Master, при этом на обеих платах были выпаяны стабилизаторы +3,3V (около USB порта), а сами платы подключались через модуль гальванической развязки к ЦАП AH-D6/mk3 с отдельным источником питания. На мой слух китайская доработанная плата «Amanero» с генераторами МЭМС в режиме Master звучит лучше оригинальной итальянской (уж по крайней мере — не хуже).



Добрый день, подскажите, он может выкидывать через SPDIF многоканальные форматы Dolby Digital/DTS на ресиверы? Обычно если такая функция присутствует, то в разделе оборудование и звук — свойства — поддерживаемые форматы присутствуют галочки Dolby Digital и DTS.

Приветствую! Кто такой он? И где у него, если он — это Аманеро, Вы увидели SPDIF?
Да, сорри, я про Анамеро, не на тот чип посмотрел. На Аликспрессе много клонов, визуально с ходу не отличить. Например платы на XU208 XMOS USB, выглядит также, даже по расположению компонентов, но есть  SPDIF. Вот интересно, есть ли в лице какого нибудь одного чипа XMOS и поддержка PCM и AC3 и DTS Passthru?

Здравствуйте.Имеется точно такая плата аманеро китаец.суть проблеммы такая при соединении с древним ноутбуком под xp все пины f0-f3 работают адекватно но чтобы комбинация поменялась надо сначала остановить трек а потом включить следующий в противном случае если просто включить другой трек комбинация не изменится.И самое главное на ноутбуке с виндовс 7 тот-же аманеро ведет себя так f0=1 все остальные 0 и не изменяются.Скажите пожалуйста с чем это может быть связанно и стоит ли прошивать аманеро ведь по сути функции задействованы.Спасибо.p/s аманеро пока мастер, из коробки питание от usb



Для начала попробуйте запустить другой плеер, например APlayer, у меня с Foobar какие то проблемы были, помогло локализовать проблему.
Спасибо за совет.Попробую
Попробовал на xp все о.к на 7 все как прежде без изменений.драйвера переустанавливал не помогает
Нашел в чем проблемма.в виндовс7 аманеро стоит по умолчанию как устройство воспроизведения.поставил 192khz на дисплее появилось 192khz с плеера так и не меняется.Думаю дело в настройках.как привязать аманеро к плееру (музыка с аманеро а системные звуки нет)Спасибо
Почитал повнимательней о настройке и разобрался.спасибо за помощь
Уважаемые, есть приличные гены на 1024FS — правильно понимаю, Аманера не умеет с такой сеткой жить?

Кто-нибудь щупал руками вот это творение китайской мысли

https://aliexpress.ru/item/4000303011887.html?dp=42q5e800ga08y3khwk9tejhzprwzarxx&af=359030&cv=37462425&cn=42q5e800ga08y3khwk9tejhzprwzarxx&aff_request_id=6b6872e976154ab1bf0c59b90acee2d5-1581182209106-07081-mun2n2V&aff_platform=default&cpt=1581182209106&sk=mun2n2V&aff_trace_key=6b6872e976154ab1bf0c59b90acee2d5-1581182209106-07081-mun2n2V&terminal_id=10da886eabfa438b8ca096c0bb8f9837

Плисина другая, пишут типа оптимизировано и тд. тп. Сам плис размерами как проц , что туда можно залить остается только гадать.

имеет ли смысл связываться .

Китайцы фонтанируют, недавно лазил по али, наткнулся на такое произведение https://aliexpress.ru/item/4000563962025.html?spm=a2g0o.cart.0.0.57f63c0043eIJg&mp=1

Пока скачал мануал, перевожу понемногу, вроде гребенка как у аманеро. Наверно буду брать на поиграться.

Находил эти генераторы что там указаны, Accusilicon AS318, они стоят как вся плата 1 штука. Там писдеж похоже нарисован..

Скорее всего так и есть. В любом случае заказал модуль, но с генераторами sitime и на ebay. Надеюсь ехать не долго будут.
Аналогично, заказал модуль и генераторы sitime так же на ebay, только модуль максимально похожий на оригинал из тех что смог найти.
Штучка интересная, заманчиво такое творение пощупать, как купите, напишите результаты  пожалста.

Получил модуль, поигрался немного. Брал тут https://www.ebay.com/itm/254266804183
Сборка отличная, установлены генераторы 1024Fs SiTime- SiT8208. Китаец прислал ссылки на мануал и конфигуратор.
Конфигуриются дескрипторы под любое устройство поддерживаемое Thesycon TUSBAudio — USB Audio 2.0 Class Driver, также конфигурируется частота mclk на разных частотах дескретизации. Мастером вместо amanero ставится без каких либо ньюансов.
Слейвом запустил. Для этого перенес генераторы с модуля на плату цап. Сигнал переключения сетки модуль не вырабатывает, но его можно получить как функцию OR от DSDOE и F0. Сейчас этот сигнал формирую модулем индикатора, но по хорошему нужно поставить на плату переходника один элемент 74lvc1g32, это верно и для amanero.
Native DSD вплоть до 1024 воспроизводит без вопросов, AH-D6 v2 даже обработал такой поток с установленным джампером на 7 и снятом на 9 ноге разъема config.
Звук мне показался более открытым и детальным по сравнению с китайским клоном аманеро, при прочих равных.
Жирный минус данного модуля- сигнал mute поднимается только при смене параметра потока. В паре с аманеро, дисплейный модуль при простое 10минут отсылал цап в сон и гасил индикатор.
С этим модулем так не работает.



А со стабильностью как ? под эту штуку вообще прошивки есть!?

С этим долбанным зеленым фантиком опять подскочившим так просто теперь хрен разгонишься, мне еще трансики покупать, знакомый не хочет  свои давать, очень ему понравилось как в его цапе ,хоть и китайском они «играют». Назад на оу переходить не хочет!

Прошивок нет, работает стабильно, за неделю вылетов и глюков не наблюдал. Свои хотелки китайцу отписал, может ответит.
Ждем.
а что за трансики, и как их на наши цапики «притулить»? Андрей тоже хвалил, но никакой информации не выкладывал.
Просись в подраздел Отладка и тестирование, там все есть.
Да, конечно, пока пытаюсь понять возможно- ли его слэйвом запустить. Исходя из этого и решение принимать буду.
Я думаю что аппаратно перевести в слейв вполне должно быть реально, да и в настройках наверняка такой режим предусмотрен, только с этим китайским хрен его поймешь чего там понаписано. Хоть ссылки дали бы для скачивания конфигуратора.

https://aliexpress.ru/item/32991192204.html?spm=a2g0o.productlist.0.0.bbe53206Tjj2Nc&algo_pvid=f321c32c-6588-417b-ae93-941157f97bbf&algo_expid=f321c32c-6588-417b-ae93-941157f97bbf-24&btsid=0b8b037215813411579373442e2a79&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

еще один вариант попался

на ебае данные платы дешевле чем на алиекспрессе почему-то стоят!

Заметил еще такую штуку , на платах синего цвета китайцы лепят процессор  ATSAM3U1C

А на платах зеленого цвета процессор стоит ATSAM3U2C  , а у него объем памяти в 2 раза больше, попадаются даже с еще большим объемом памяти.

 Возможно с этим связано, что многие платы не работают на заявленных частотах или не шьются как положено.

зелёные платы тоже бывают разные, есть абсолютно точные копии оригинала, а есть с некоторыми отличиями. На точной копии стоит ATSAM3U4C. Во всяком случае на том клоне что у меня так. Шить не пробовал.

Вот я себе такую же и заказал. Посмотрел, их реально такое разнообразие.....

Похоже при покупке надо на это заострять  внимание.

нашел чуть чуть инфы про прошивки 2006be11

https://www.facebook.com/DUAL.PURE.DAC/

переводчик на переводил

1. Удалите все старые драйверы Amanero на вашем компьютере, чтобы избежать конфликтов. Если вы не удаляете старый драйвер 1.057, установите выход на музыкальный проигрыватель с большим количеством опций для Amanero, и компьютер будет легко перезагружен синим экраном. Конечно, из-за конфликта из-за изъятия Amanero из ПК это явление больше не существует.

2. Загрузите SetupUAC2 (поддерживает Windows 7-10 и Linux) и OemTool117, как показано на рисунке 1, ссылка для загрузки: http://amanero.com/combo384_firmware.htm

3. Сначала прошейте CPLD 1081, а затем прошивку 2006be11, как показано на рисунке 2.

Вот последние версии драйверов, CPLD, прошивок от Amanero. Чувство штифтов DSD_En и Mute очень быстрое и точное, поэтому вы можете минимизировать удары и треск при следующем / остановке / паузе. Играя DSD512 с Jriver на Core i3, Ram 4ГБ не тормозит. Процессор 30%, оперативная память 40%.

Минусы: Amanero не конфигурирует биты, может в подчиненном режиме использовать внешние часы. Я попробовал 2 OEM_TOOL117 прямо выше, потому что я нашел MCLK Pin 6 Out, но все равно не смог. Эта возможность не поддерживается данной версией CPLD / прошивки.
