Модуль источника питания AH-PW5

Хочу представить вашему вниманию схему источника питания AH-PW5 для ЦАП-а AH-D5. Данный модуль питания весьма универсален и может быть использован для питания многих других конструкций.

Модуль питания DAC power module AH-PW5 собрать своими руками

Для питания ЦАП используются 5 гальванически не связанных линий питания. Дополнительно предусмотрена отдельная 6-я линия для питания транспорта. Аналоговая часть AH-D5 запитывается от трех нестабилизированных линий +12В и ±16В. Цифровая часть запитывается от стабилизированной линии +5В, а для питания тактовых генераторов используется стабилизированная линия +9В.

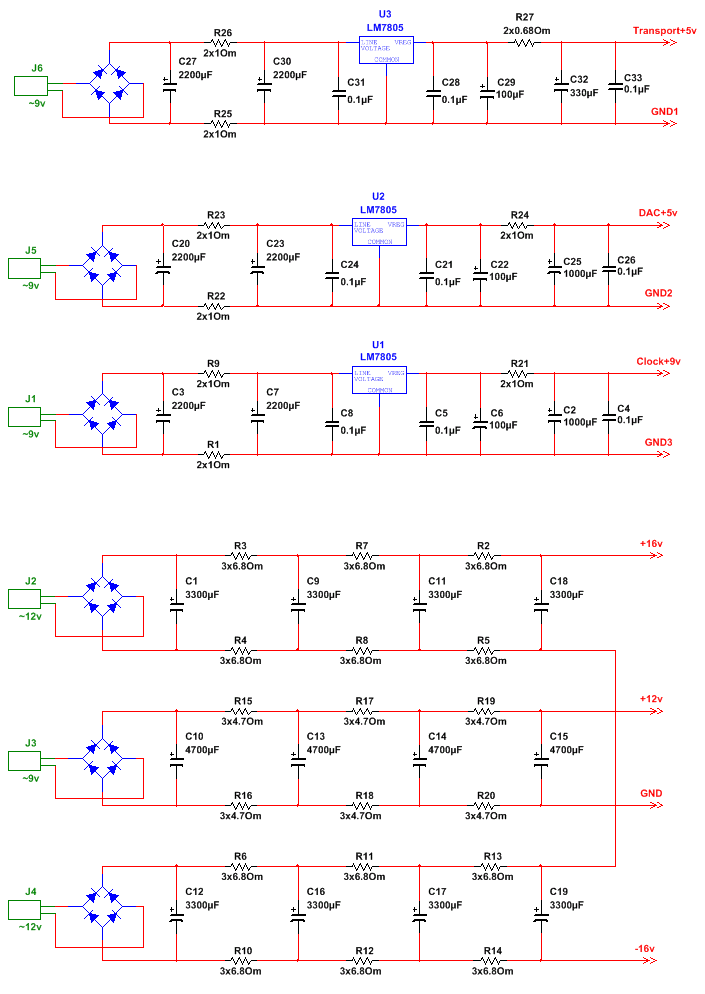

Схема универсального модуля питания для ЦАП

Для ограничения пиковых токов через выпрямительные диоды и для уменьшения уровня пульсаций выходного напряжения между сглаживающими конденсаторами установлены резисторы небольшого номинала. Таким образом использование RC-фильтра позволило более, чем на порядок снизить уровень пульсаций на выходе модуля питания для нестабилизированных линий.

Печатная плата модуля питания

Печатная плата универсального модуля питания для ЦАП

Модуль питания требует 6 (5 + 1 для питания транспорта) независимых обмоток трансформатора с напряжениями 4х9В и 2х12В.

Модуль AH-PW5 подходит для питания линейки ЦАП-ов

  1. AH-D6 v1.0, AH-D6 v2.х
  2. AH-D5.5
  3. AH-D5 (для него по линии питания тактовых генераторов следует применить LM7809. )

Ссылка для заказа печатных плат AH-PW5-v1.2 в Китае

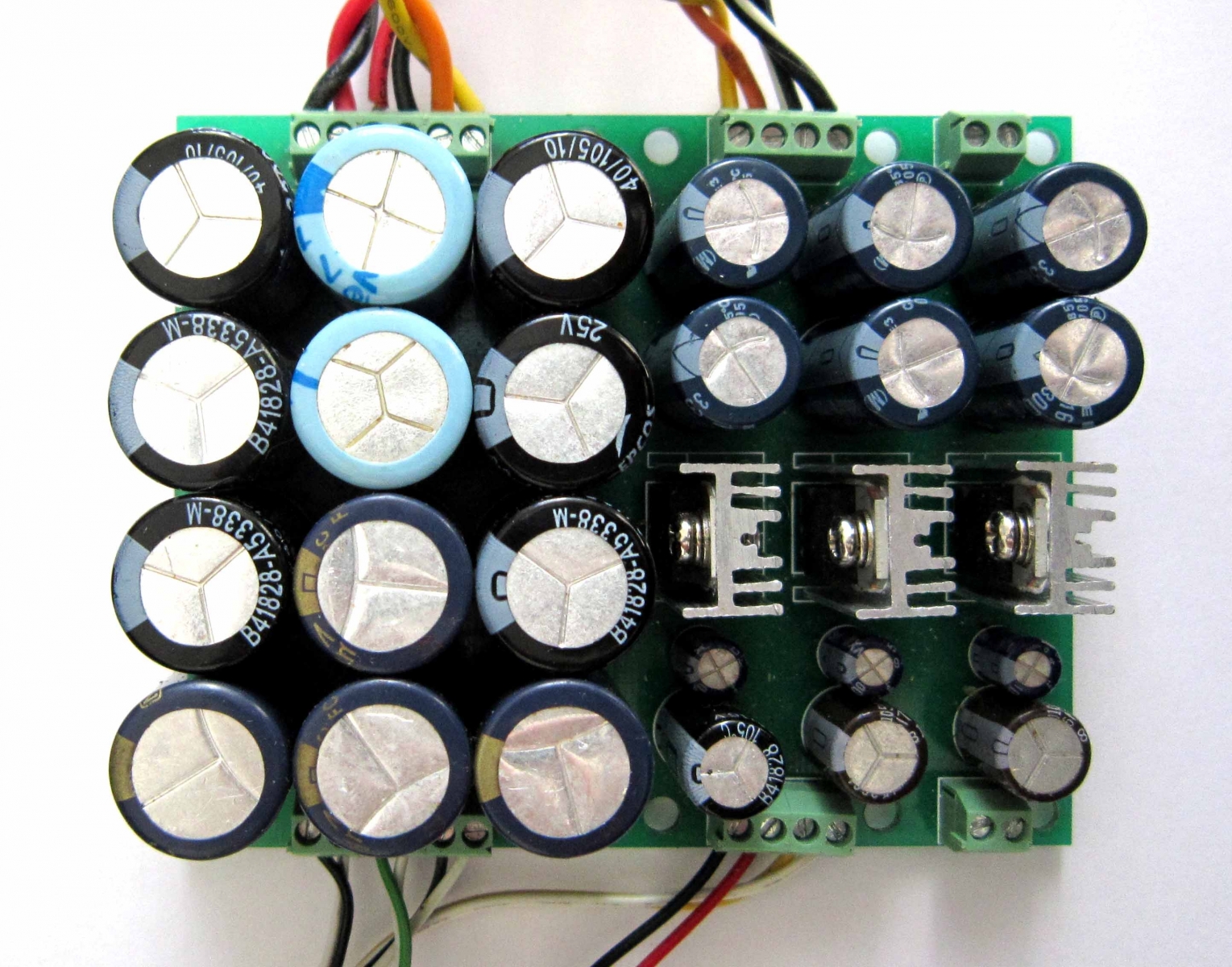

 Фотографии готовой конструкци

Вложение: power-AH-PW5-scheme.png 74,38 KB (Скачиваний: 46)

Приватное вложение: POWER-AH-PW5-GERBER.zip ()

Приватное вложение: AH-PW5_diptrace_project.zip ()

  • 0
  • 5
  • 35

Похожие статьи

35 комментариев

Уважаемый админ!

Подскажи пожалуйста какие радиаторы применены на платах, если можно ссылку.



Я ставил такие - https://ru.aliexpress.com/item/10Pcs-Aluminum-Heatsink-Transistor-Radiator-With-Needle-for-Transistors-TO-220/32767549937.html

Но на линию питания аманеро поставил похожий, но раза в 2 выше, просто в закромах нашел.

Сопротивления стабилизированных линий 0805, а не стабилизированных 1206?
резисторы везде 1206
Спасибо
Подскажите на какой ток в обмотках рассчитывать намотку трансформатора

Достаточно исходить в расчетах из тока не менее 200мА для основных линий потребления самого ЦАП и 500мА и более для линии питания транспорта.

Для справки потребление AH-D6:

  1. +15...+18В, 30-50мА — питание ОУ аналогового фильтра (плюс);
  2. -15...-18В, 30-50мА — питание ОУ аналогового фильтра (минус);
  3. +9...+14В, 110-150мА — питание аналоговой части AK4493/AK4490 и реле
  4. +5В, 15-30мА - питание цифровой части AH-D6 (стабилизированное)
  5. +5В, 10-100мА — питание тактовых генераторов (стабилизированное)



А есть рекомендация по трансформаторам?

1) Ш или тор?

2) Один с четырьмя вторичками или четыре штуки(ЦАП аналог, ЦАП цифра, ОУ, Транспорт)?

3) Какую индукцию посоветуете?

4) Про экранирование обмоток если можно пару слов

5) Есть ли места проверенные где могут реализовать такие трансформаторы?

Оптимальным считаю вариант с двумя трансформаторами: один для питания ОУ фильтра и аналоговых цепей ЦАП (задействованы 3 отдельные обмотки), второй для питания цифры, и тактовых генераторов и транспорта (тоже задействованы 3 отдельные обмотки).

Эконом вариант с одним трансформатором с кучей обмоток, тоже возможен, сам такой думаю использовать в компактном корпусе.

Также можно выбрать и топовый вариант — 3 трансформатора, с отдельным выделенным трансформатором на транспорт.

Я использую торы с индукцией 1Тл. Заказывал себе в rodnik4.ru, можно поискать другие варианты подешевле. Заказывал с пропиткой только первичной обмотки, а экранирования обмоток никакого не заказывал. Качеством остался доволен, получились лучше талемовских торов.

Правда, если будете использовать торы, то желательно проконтролировать отсутствие постоянки в сети, если есть рекомендую сделать Lamm-овский сетевой фильтр для устранения постоянки. У меня в сети проблем таких почти нет, пока обошелся простым сетевым фильтром С-L-C, отдельный на каждый трансформатор.

Далее все же думаю озадачиться вопросом постоянки в сети.

Спасибо за ответ!

От экранирования обмоток между собой сознательно отказались или от каких то технических проблем?

Межобмоточная емкость известна какая у Родник'а ? Читал что если она около 50-100пф то можно на одном трансформаторе делать несколько обмоток, если больше то разделять на разные трансформаторы.

Первичка пропитана и с дополнительным слоем высокотемпературной изоляции. Экран между обмотками не заказывал, меньше опций и цена меньше, да и толком не изучил этот вопрос.

Межобмоточную емкость как-то не замерял, по возможности попробую померять, хотя бы сравнить с талемой.

Я как-то больше замерял самое поле рассеяния трансформатора. По сравнению с талемой разница раз в 5-7. И ток холостого хода ~ 1-1.2ма вышел, у талемы для сравнения — 6.5-7ма.

Пока меня родниковские трансы устроили, как надумаю новые заказывать с экранами подумаю как быть.

Здравствуйте, подскажите пожалуйста размер данной платы.

81.5мм*100мм

Имеется в наличии 2 свободные платы.

Вопросы в личку.

Тут вот такое подозрение возникло. Суммарная ёмкость конденсаторов после транса получается ~30000мкФ, первичная обмотка транса у меня получилась 0,15мм. Может стоит к трансформатору «плавный пуск» приделать, чтоб первичка сразу не сгорела?
У меня толщина первички была 0.29. У себя ограничился резистором номиналом 20-40 Ом в цепь первички + термистор.

Вопрос: 3х1 Ом означает, что это 3 резистора по 1 Ому подряд? Если да, то зачем это нужно и почему нельзя поставить 1 резистор на 3 Ома вместе этого?

И ещё вопрос: как расчитываются номиналы конденсаторов для питания: почему где-то электролиты на 4700, где-то на 3300, а где-то на 2200? Просто мне всегда казалось, что в отношении электролитов: чем больше, тем лучше..

Взгляните на плату, cтоят 3 резистора в параллель!!!. Тогда уж 0.33Ома в вашем примере, а не 3!

Один мелкий тут может и сгореть, токи при зарядке емкостий немалые, а дургие типоразмеры не выгодны из экономических соображений и достать их тяжелее.

в отношении электролитов: чем больше, тем лучше..
Это не так. Выше определённого порога повышение ёмкости никакой пользы, кроме вреда, не несёт.

Подскажите пожалуйста по конденсаторам.

В нестабилизированные линии думаю заказать Nichicon FW.
В цифровую часть поставить Panasonic FC, т.к. на 100uF и 1000uF у меня есть в наличии конденсаторы этой серии.
Это нормальный вариант или лучше что-либо заменить?
Керамика есть X7R. Ее можно, или лучше NP0?

В аналоге куча RC цепочек, достаточно в последний ряд поставить качественные электролиты ну или по максимуму — 2 последних ряда.

В цифре Panasonic FC пойдут отлично. Для цифры X7R будет достаточно.



Спасибо
Есть лишние платы AH-PW5, объявление в Куплю-Продам
Правильно ли я понимаю, что на выходе БП по линии питания транспорта (С32) конденсатор low ESR лучше не применять, учитывая что для питания гальваноразвязки используется AMS1117, или не страшно?
В цифре в качестве С32 / С25 / С2  LOW ESR предпочтительнее, для AMS1117 esr на входе роли не играет.
Посоветуйте, плиз, конкретные модели эл. конденсаторов с «претензией» на уровень выше среднего? Panasonic FC/FK достаточно будет?

Да, Panasonic FC/FK, можно еще ничиконы посмотреть FG//KT/KA. Я только в последний ряд С18/С15/С19 обычно запаиваю конденсаторы получше.

Спасибо! Еще хотел поинтересоваться — а почему вообще торы используете? На мой взгляд, далеко не оптимальный вариант:

1. Чувствительность к постоянной составляющей сети.

2. Значительная емкостная составляющая между ПП и ВП, а также  разными ВП. Разделение питаний по нескольким (2-3) трансформаторам не полностью решит проблему.

В явных плюсах только низкая индукция и «рассеивание».

Как по мне — лучше несколько малогабаритных трансов на ПЛ сердечнике и резисторы им в первичку для уменьшения рассеивания.

Ничего против хороших  трансов на ПЛ сердечнике или R-core не имею, но их еще надо найти и хорошего качества. Тесты китайских R-core, что мне попадались, меня не устроили из-за заметного насыщения сердечника, все таки индукцию китайцы выбирают в расчетах явно по верхнему пределу железа.

Тороиды я заказывал в Роднике с пониженной индукцией и их качество меня устроило. Вопрос с чувствительность к постоянной составляющей сети решается хорошо соответствующим фильтром с компенсацией постоянки типа этого.





Андрей, посоветуйте, пжста конкретные серии конденсаторов в аналог. Я что-то в затруднении, т.к. у чего-то проверенного либо размеры больше футпринтов, либо просто нет нужных номиналов. В частности, невозможно использовать не Silmic II, ни Ничикон KZ.
Я же писал - Panasonic FC/FK, можно еще ничиконы посмотреть FG//KT/KA
Это да, но тот FC 4700uf 35v имеет ширину 18мм, то есть «не лезет», т.к. плата допускает макс 16мм диаметр. В любом, случае, спасибо за ответ.
А зачем 35В ставьте 25в они как раз 16мм.
Подскажите по диодам установленным между входом и выходом стабилизаторов, на схеме их нет. Что ставить?
