Плата адаптер для USB модуля Amanero для подключения к ЦАП AH-D5 / AH-D6

В качестве дешевой альтернативы транспортам от energyaudio.ru было принято решение использовать китайский клон amanero. Для удобства подключения свистка к моим ЦАП-ам AH-D5 / AH-D6 была разработана плата-адаптер, в которой я реализовал гальваническую развязку по шине i2s (ADUM1401CRW) и линиям управления ЦАПом (ILD207T).

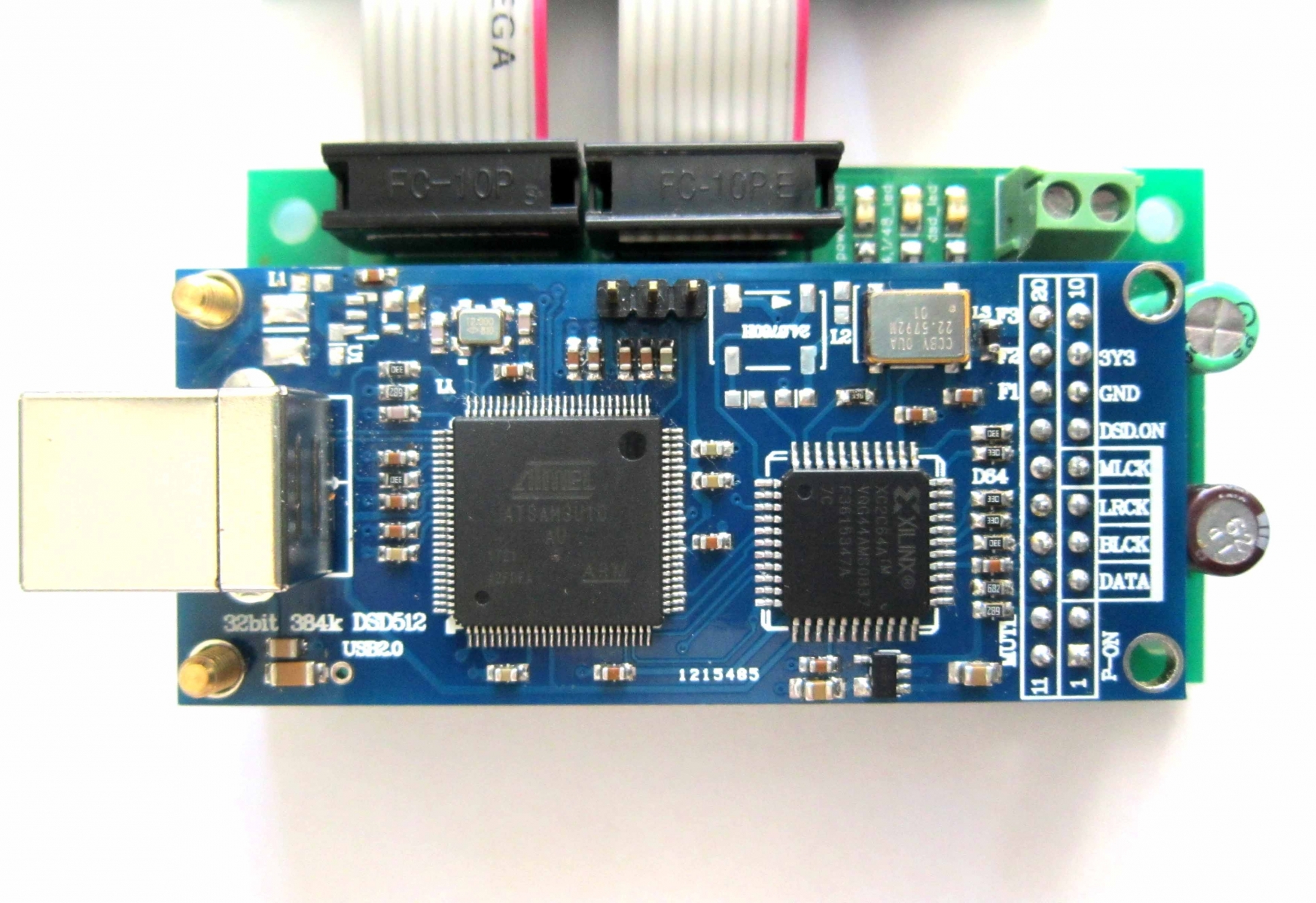

Модуль гальванической развязки Amanero по I2S

По умолчанию плата предусматривает использование amanero в slave режиме. При этом плата допускает использование amanero в master режиме, но для это следует использовать другой изолятор (ADUM1400CRW).

Схема адаптера

Так если ЦАП выступает мастером (amanero — слейв), то в качестве изолятора можно ставить:  ADUM1401C,  ISO7641FM, IL717 в корпусе 16-SOIC-W. Если цап — слейв (amanero — мастер), то:  ADUM1400C,  ISO7640FM, IL715 в корпусе 16-SOIC-W.

Схема адаптера версии 1.4

Схема модуля гальванической развязки Amanero по I2S

На плате в маркировке обнаружена ошибка.  Маркировка R5 — 1k в шелкографии, а должно стоять 0-100 ом, как по схеме

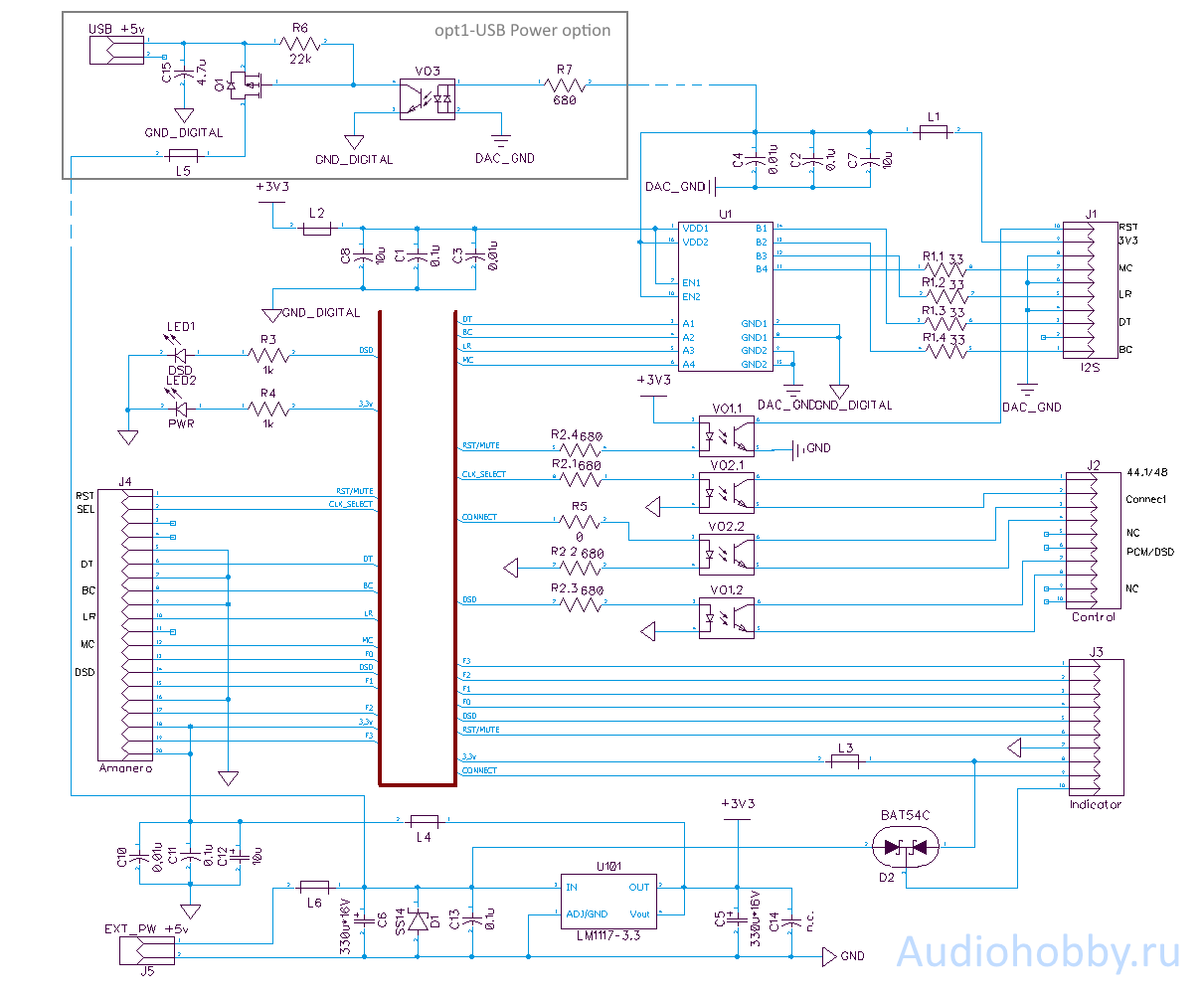

Схема адаптера версии 1.5

Опция opt1 добавлена на случай питания аманеро от USB. При ее использовании подача питания на аманеро производится только после подачи питания на «чистую сторону» изолятора (что значит, что ЦАП уже запущен), таким образом решается проблема зависания USB модуля при отсутствии внешнего клока в slave режиме при питании от USB (аманеро уже запущена, а внешнего клока с цап еще нет). При использовании опции opt1 с борта аманеро следует также, как и в случае внешнего питания, удалить штатный LDO на 3.3v и подать 5в питания с разъема USB на пин «USB +5v».

Схема адаптера версии 1.7

Основным отличием от предыдущей версии 1.5 стало добавление отдельного стабилизатора U3 типа LP5907/LP2985 на 3.3в для питания грязной стороны гальванического изолятора. Наиболее актуально это изменение в отношении ADUM1401C, которая создает значительное количество помех по питанию.

Схема адаптера версии 3.0 (Xingcore option)

Схема повторяет предыдущую версию v1.7 за исключение двух дополнительных опций.

1) Добавлена опция для установки тактовых генераторов на плату переходника для использования с ЦАП-ами без своих генераторов на борту.

2) Добавлен опционально логический элемент «или» 1g32 (U4) для использования совместно с Xingcore U30 (при этом в 20-пиновом разъеме рекомендуется удалить пин1, подробнее о пределке U30 здесь).

В случае аманеро и других модулей U4 распаивать не следует.

Также новая плата допускает использовать регулируемую версию стабилизатора LM1117, делитель R9/R8 в случае его применения считаем сами.

Опция для установки тактовых генераторов

Все мои конструкции цап имею свои тактовые генераторы на борту, для них она не актуальна. Была добавлена по просьбе пользователей, использующих сторонние конструкции.

Распиновка разъём I2S

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАПа. Контакт 9 — питание гальванической развязки 3,3В со стороны ЦАПа.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАПа при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс.

Разъем CONTROL

Контакты 2, 4, 8 — эмиттеры оптопар которые не соединены между собой, как на плате Bolero. Соединение их с землёй ЦАПа должно быть на стороне ЦАПа. Остальные контакты 1, 3, 7 представляют собой открытый коллектор оптопары который должен быть подтянут на стороне ЦАПа к нужному напряжению резистором от 6,8кОм до 15кОм. Пины 5/6 и 9/10 не используются, решено было использовать 10-контакный разъем для совместимости с модулем Bolero v1/2. Таким образом, информация о частоте дискретизации на ЦАП не передается (пины 5/6 и 9/10 не используются, в отличие от Bolero), т.е. цап должен самостоятельно определять частоту дискретизации.

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если amanero сконфигурирован в мастер-режим, то на данный пин выводится сигнал connect.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличии DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — не используются.

Так как на контакты 5 и 9 информация о текущей частоте дискретизации не выдается, то сам ЦАП должен быть сконфигурирован в режим fs auto. Для этого на AH-D5 / AH-D6 должен быть снят джампер с контакта 7 (AK4490 — Auto Setting Mode, ACKS bit = “1”).

Разъем INDICATOR

Разъем используется для подключения к адаптеру модуля индикации. Для его полноценной работы, требуется активация F0-F1 пинов на самой amanero.

Контакт 1 — F3

Контакт 2 — F2

Контакт 3 — F1

Контакт 4 — F0

Контакт 5 — флаг DSD потока на выходе.

Контакт 6 — mute.

Контакты 7 — GND, земля.

Контакты 8 — +3.3В.

Контакты 9 — connect, входной управляющий сигнал (с модуля индикации) с для перевода ЦАП-а в активный режим. Если уровень «0» — ЦАП переходит в спящий режим.

Контакты  10 — +5В — входное питание для модуля индикации. (В случае, если на адаптере используется без внешнего питания +5В, то потребуется на модуль индикации подать свое питание)

При работе без модуля индикации требуется установить джампер на разъеме J3 (INDICATOR) для замыкания пина con (№9 — connect) с пином +5v (№ 10, если используется внешнее питание) или +3.3v (№8, если используется питание с USB) для подачи логической 1 на сигнал коннект.

Подключение к ЦАП

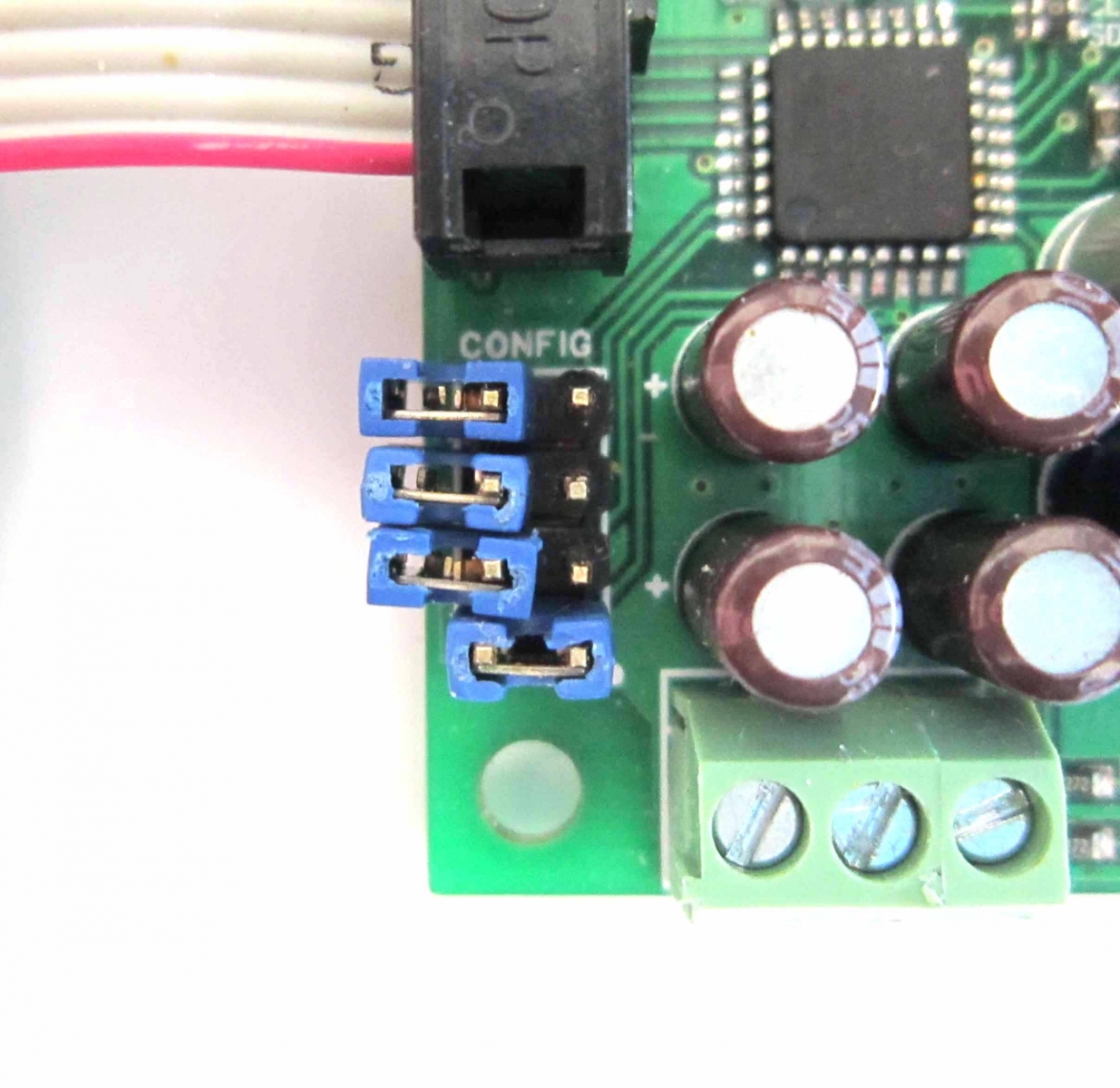

Ниже представлена конфигурация AH-D6 при использовании совместно с адаптером (fs auto, slave mode, Sharp roll-off filter). Модуль индикации не подключен, поэтому установлен джампер (пин 9-10).

Питание модуля

Amanero может питаться от USB порта ПК, либо от внешнего источника с постоянным напряжением 4,8...6,4В. При питании от USB распаивать стабилизатор LM1117-3.3 на плате адаптера не следует. Если же предполагается использование внешнего питания, то на адаптере следует распаять стабилизатор LM1117-3.3, а на самом usb модуле удалить стабилизатор 3.3В, отвязав тем самым питание amanero от usb.

Печатная плата

Устройство выполнено на двусторонней печатной плате размером 42х78мм. Ниже представлен 3D-вид печатной платы с компонентами

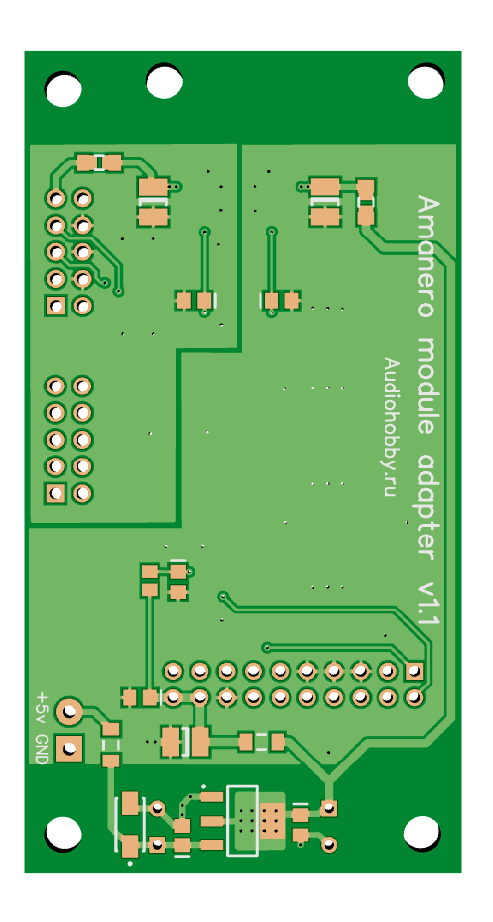

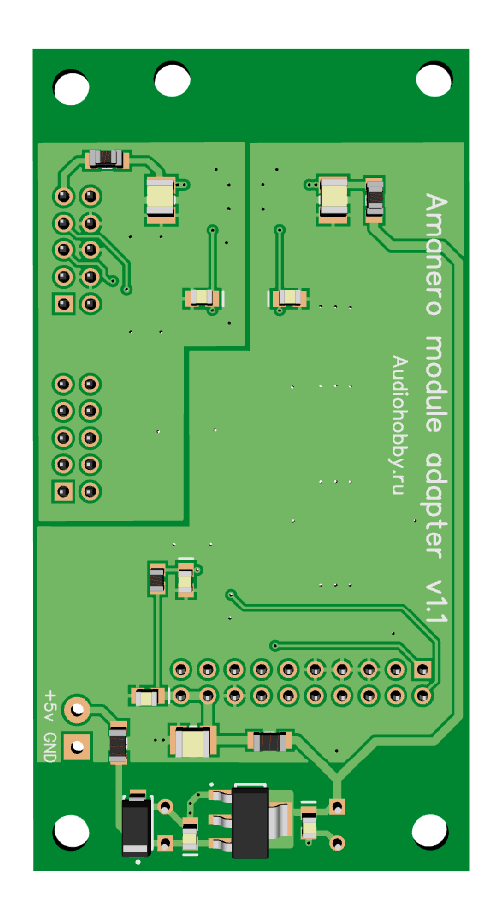

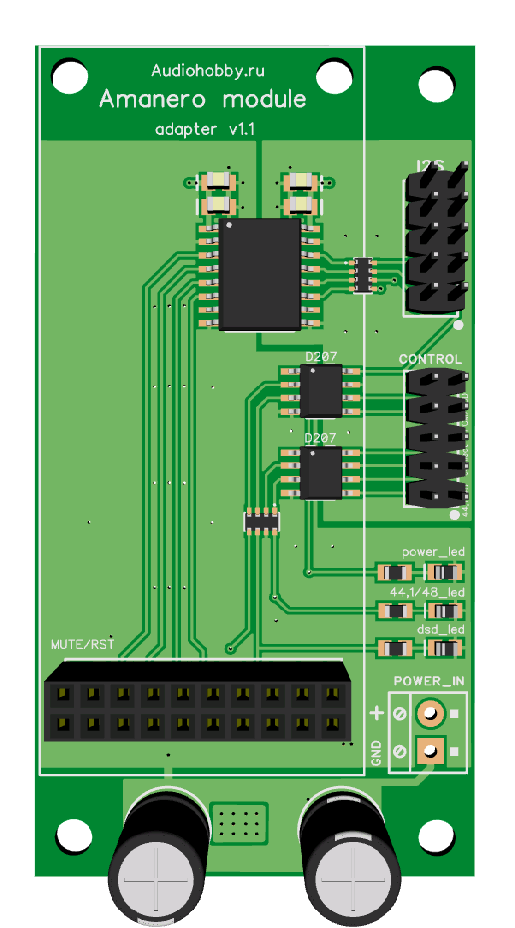

ЗD вид сверху модуля гальванической развязки AmaneroЗD вид снизу модуля гальванической развязки Amanero

Готовые gerber-файлы для заказа на производстве доступны во вложении для всех зарегистрированных пользователей сайта.

Номиналы

По I2S резисторная сборка — smd 0603x4, номинал 33-51Om. На ILD207T — 470-820 Ом. Резисторы на индикацию 0805 — 1-2кОм.

Емкости: электролиты — 330мкФ 16в, на посадочные места типоразмера 0805 — керамика X7R 0.1мкФ,  smd1206 — керамика или тантал 10мкФ 16в.

Индуктивности:  я ставил Murata серии BLM31 — BLM31PG121SN1L / BLM31PG391SN1L

Часть 2. Модуль индикации

Ссылка для заказа печатных плат адаптера ревизии 1.5 в Китае

Вложение:
scheme.png 38 Кбскачан 612 раз
Вложение:
scheme-v1-5.png 39 Кбскачан 673 раза
Вложение:
amanero-adapter-v1-7.png 59 Кбскачан 214 раз
+6
+1
rednaxi rednaxi 5 лет назад #
Подскажите пожалуйста номинал и типоразмер резисторных сборок?
0
admin admin 5 лет назад #
По I2S — smd 0603x4, номинал 33-51Om. На ILD207T — 470-680Ом. Резисторы на индикацию 0805 — 2кОм.
0
rednaxi rednaxi 5 лет назад #
Андрей, а IL717E вместо ADUM1401 пойдет?
0
admin admin 5 лет назад #
Да, должна подойти, да и гадить по питанию будет меньше на порядок.
0
mr_red mr_red 5 лет назад #
Можно 2 ILD207T заменить на TLP281-4?
0
admin admin 5 лет назад #
В текущей разводке платы это сделать не получится, надо менять разводку.
0
admin admin 5 лет назад #
Пойдет почти любая оптопара на 2 канала в корпусе SO-8, выбор сделан в их пользу т.к. в нашей рознице купить их проще да и по цене 2 шт. обходятся заметно дешевле, чем одна 4-канальная.
0
mr_red mr_red 5 лет назад #

Спасибо за быстрый ответ.

Поверьте, в нашей тмутаракании нет ничего...

У меня есть одинарные TLP281, их, мне кажется, можно припособить... :)

Упс...  PS2801, они с «сопе», должны встать.

0
Vyacheslav8686 Vyacheslav8686 5 лет назад #
Добрый день. Подскажите пожалуйста номиналы  резисторов с конденсаторами .
0
admin admin 5 лет назад #
Ответил в статье п. Номиналы
0
Leonew Leonew 5 лет назад #
Доброго времени суток! Хочу поблагодарить за статью. Приобрел клон amanero — очень доволен — до этого пытался эксплуатировать Bravo-x (регулярные щелчки) и XMOS U8 — максимум песня и срыв. Эксплуатирую Tanix tx3 mini в качестве источника и  ASUS Zenfone 2 551ml встраиваю в корпус от CD.Андроидом доволен,все драйверы наместе.
5 лет назад #
Комментарий удален
5 лет назад #
Комментарий удален
0
trofim trofim 5 лет назад #
Уважаемый Андрей здравствуйте! Если можно, выложите файл печатной платы в диптрейсе
0
admin admin 5 лет назад #
Выложил
0
Evgeniy63 Evgeniy63 5 лет назад #
Здравствуйте, получил сегодня платки из китая, версия плат V1.3. Смотрю, добавлен доп разъем J3 Indicator. Очень хочется увидить общую схему этой платы.
0
admin admin 5 лет назад #

Добрый день, как таковой схемы адаптера я не рисовал.

Да 1.3 это более поздняя версия, но не окончательная, где добавил разьем под индикацию, собственно на него выведены F0-F3 и др. с аманерки, если в прошивке аманерки их включить, то можно сделать вывод информации на дисплей.

Собственно отдельная плата под индикацию только недавно была заказана мной в Китае, как получу и допилю прошивку, то выложу материалы в статье, может заодно и схему нарисую.

5 лет назад #
Комментарий удален
0
trofim trofim 5 лет назад #
И еще номиналы индуктивностей если можно
0
admin admin 5 лет назад #
я ставил Murata серии BLM31 — BLM31PG121SN1L / BLM31PG391SN1L
0
Andser Andser 5 лет назад #

Скажите, а с какого пина аманерки берется сигнал reset, который выводится на пин 9 разъема I2S?

И еще. Почему на фото к статье, на Аманерке оставлен генератор на 22? Вроде и без обоих генераторов работает в слейв режиме. Правда в моем случае при переключении на ходу с сетки 44 на 48 начинается хрип/хруст. Помогает стоп/плей.

0
admin admin 5 лет назад #

Используется пин mute (11) на amanero.

С китайскими модулями оказалось не все так просто, у меня на платах (т.к. не известно, что там китайцы зашили, возможно, на других экземплярах подругому) без клока на 22 аманерка зависала. Самое интересное, что после старта воспроизведения, этот клок можно было вырубить т.к. он действительно далее не используется. После обновления прошивки плиски прошивкой Slave_for_1080, все работает в слейве без обоих клоков на борту.

Странно, при переключении сетки хрипа быть недолжно, независимо от наличия RST.

0
Andser Andser 5 лет назад #
Хрип/хруст возможно особенность работы volumio 1.5 на cubbieboard. Нужно попробовать на других однопоатниках.
0
Pushok62 Pushok62 5 лет назад #
Интересно, а для ЦАП AH-D6 эта плата подойдёт?
0
admin admin 5 лет назад #

Да, идет как к D5 и D6, интерфейсно они одинаковы.

Лучше новую ревизию v1.4 к D6 заказывать, к ней можно будет плату с дисплеем подключать (пока в процессе разработки).

5 лет назад #
Комментарий удален
0
admin admin 5 лет назад #

Похоже, наглеют, и мне в последней партии пришли с размазанной маской (((, правда платы были изначально с косяком в схеме, поэтому не особо расстроился (плата индикации).

Если будут портачить, то придется их сменить...

0
Evgeniy63 Evgeniy63 5 лет назад #
А к V1.3 индикацию можно допключить?
0
admin admin 5 лет назад #
Можно будет, просто с подключением чуть сложнее получится. Сигнал «connect» на плате v1.3 выведен на "usb ready", а в v.1.4 я перенес в j3 indicators и решил использовать для включения и выключения цап (правильнее сказать stand-by).
0
5 лет назад #
ссылочкой на тао не поделитесь, где можно купить нормальный клон аманерки?
0
5 лет назад #
можете выложить визуализацию последней версии платы адаптера? Я так понимаю, что это 1.4
0
admin admin 5 лет назад #
Обновил полностью статью, старая версия v1.1 перенесена в архив, последнее вложение.
0
5 лет назад #
Спасибо!
0
5 лет назад #
в версии 1.1 от перемычек, соединяющих ноги ADUM 1,7 на одной стороне и 10,16 на другой, были предусмотрены конденсаторы на землю (на сколько я помню), в версии 1.4 остались только перемычки. Тут ничего не пропущено?
0
admin admin 5 лет назад #
Убрал излишество, они тут особо не нужны.
0
5 лет назад #
а есть ли смысл заморачиваться с более качественным чем LM1117 питанием для аманерки, той части которая до гальваноразвязки?
0
5 лет назад #
я тоже планирую использовать IL717E, выходит, она лучше ADUM, если «гадить на порядок будет меньше» и есть ли смысл в этом случае запитать модуль от чего-то более приличного чем LM1117? на сколько важно в данном случае качественное питание этого звена?
0
admin admin 5 лет назад #

Вопрос интересный, разница от перехода от штатного питания от USB на ADP151 (или что там на клонах) на внешнее с LM1117 дает ощутимый прирост качества, даже в случае использования слейв-режима аманерки, а удаление неиспользуемых клоков с аманерки (если она в слейве) еще дает свои небольшие плюсы.

С LM1117 кстати надо быть осторожным с low esr на выходе, см. дадатшит, так что полимеры или сверх низкоимпедансные электролиты лучше на выход не ставить.

Дальше что-то лучшее ставить здесь чем LT1117 не пробовал, возможно прирост будет,  но думаю есть много вещей, которые дадут больший эффект.

0
5 лет назад #
ищу сейчас на ебее где бы купить нормальную аманерку, предложений много, от якобы оригинальных по 90-110 трампов до откровенно галимых по 30. Средняя цена где-то в районе 40-50 вечно зелёных за вроде бы (с виду) более-менее прилично сделанный клон, но т.к. аманерку покупаю первый раз не могли бы Вы подсказать на что обратить внимание и какие вопросы задать продавану, чтобы не вляпаться с покупкой? Шрифт логотипа Atmel разный. На тех, которые якобы оригинал он крупнее и шрифт не такой сжатый как на клонах. Хотя встречаются якобы оригинальные но шрифт на чипе как на клонах, сжатый. Это имеет какое-то значение, или просто разные заводы штампуют чипы и потому есть различия в маркировке?
0
admin admin 5 лет назад #

Последние брал тут https://ru.aliexpress.com/item/Lusya-Combo-384-USB-I2S-Amanero-usb-IIS/32868789488.html?spm=a2g0s.9042311.0.0.274233ed0Guiu3 эта зеленая плата так вообще копия текущего оригинала, клоки и стаб другие остальное как под копирку, так и не отличишь от оригинала. Без клоков я сейчас и не отличу их)).

Прошивка правда была старая, я себе обновлял, особых отличий от старых синих не заметил.

Почитайте при покупке отзывы других покупателей, я брал в разных местах, с проблемами почти не сталкивался, а так из негатива когда брал синие, как-то наткнулся на непропай Atmel. Продаван прислал новую, а я старую потом уже оживил.

0
admin admin 5 лет назад #
По шрифту, то Atmel сейчас с узким шрифтом продают, на оригинале тоже пришел узкий, думаю просто разные заводы или обновили маркировку.
0
5 лет назад #
спасибо за наводку, отзывы вроде бы положительные. Никогда ничего не покупал на Али, только с ТАО и с ебея. Придётся разбираться.
+1
Neco Neco 5 лет назад #
Рекомендую у Саши Amanero либо у разработчика Откуда всё пошло
5 лет назад #
Комментарий удален
5 лет назад #
Комментарий удален
5 лет назад #
Комментарий удален
0
Neco Neco 5 лет назад #

Это не оригинальный Аманеро ( у Саши) он её так же, как и китайцы клонировал, но собирает нормально и ставит  не плохие генераторы  FOX.

0
5 лет назад #
да для меня вообщем-то не проблема и на ADM7150 сделать питание на модуле гальванической развязки для аманерки. Тут цель получить наиболее качественный результат, другой вопрос, будет ли от этого толк? Чтоб не получилось «из пушки по воробъям»
0
5 лет назад #

друзья, спасибо всем кто откликнулся и поделился ссылочками. Как покупать на али разобрался, всё довольно просто, уже заказал аманерку по ссылке, которую выложил admin. С купонами новичка цена получилась очень даже вкусная, порядка 25 американсих рублей.

Может кто подскажет, что нужно сделать с аманеркой чтобы перевести её в режим слейв, или киньте ссылочку, где почитать.

0
admin admin 5 лет назад #
Под AME8805 придется менять платку переходника, распиновка у нее другая, так что просто так поставить не получится.
0
5 лет назад #
спасибо. Помню что где-то читал, а где забыл))
0
5 лет назад #
я так понимаю, что манипуляции по переводу в слейв режим надо производить ДО выпаивания набортных клоков? И в принципе их можно вообще оставить, или они всё равно будут гадить в слейве? И ещё вопрос в догонку, по вашей ссылке на утилиту для перевода в слейв режим лежит несколько вариантов oem tool. Какую из них качать? Пока качнул 117ю, а у Вас на фото окна программы вроде 1.18, которой нет вроде для скачивания?
0
admin admin 5 лет назад #

Можно и 1.17, а 1.18 новее вроде как-то на офф. сайте аманерки тоже мелькала, ее закачать успел.

Сначала лучше проверить с клоками на борту, что в слейв перевелась, а потом уже задуматься об их удалении или отключении, достаточно бусины в их питании выпаять.

0
admin admin 5 лет назад #

С удалением клоков не все так просто, ранее писал: «С китайскими модулями оказалось не все так просто, у меня на синих платах (т.к. не известно, что там китайцы зашили, возможно, на других экземплярах подругому) без клока на 22 аманерка зависала. Самое интересное, что после старта воспроизведения, этот клок можно было вырубить т.к. он действительно далее уже не используется. А вот после обновления прошивки плиски прошивкой Slave_for_1080, все работает в слейве без обоих клоков на борту.»

Бусины в питании клока на 22 в синих платах нельзя снимать, тк та с разводкой китайцы напортачили, плиска на этой же линии сидит.

5 лет назад #
Комментарий удален
5 лет назад #
Комментарий удален
0
5 лет назад #
да, я это помню, надеюсь аманерка «зелёная» приедет, синяя какая-то уж совсем «подвальная». Хотелось бы избежать перепрошивки.
0
5 лет назад #
в схеме версии 1.4 отсутствует L5, в то время как в гербер файлах и на визуализации бусина есть. Бусина потерялась в схеме, переехала на плату дисплея, или она вообще не нужна?
0
admin admin 5 лет назад #
«Бусина потерялась в схеме.» Схему рисовал уже к готовой плате, поправлю.
0
5 лет назад #
В обсуждении было упомянуто пару слов о том что IL717 будет гадить по питанию меньше, стало быть, его и предпочесть, при условии что доступны как ADUM1401, так и IL717, по сопоставимой цене (IL717 чуток дороже)?
0
admin admin 5 лет назад #

Да IL717 значительно лучше ADUM1401, правда в слейве (для аманеро) разница минимальна, а вот в мастере преимущество IL715 вполне слышно на слух, а развязка на ADUM1400 скорее приносит больше вреда, чем пользы.

0
nnnfnn nnnfnn 5 лет назад #
Андрей, а мастер-слейв это ЦАП или речь про аманеро?
0
admin admin 5 лет назад #
про аманеро, отредактировал предыдущий пост
0
Neco Neco 5 лет назад #
Вопрос — а где можно приобрести IL чуток дороже чем adum? В чипидипе разница значительна...
0
5 лет назад #
В Украине можно купить. Квазар-Микро. ADUM1401 бывает разных грейдов. Смотря с каким грейдом сравнивать. Самый дешёвый грейд А, они дешевле чем IL где-то на треть-четверть, грейд В практически в ту же цену, а вот грейд С почти в три раза дороже чем IL717E. IL717 в Украине дешевле чем чипедипе — в районе 7ми американских рублей, как минимум, раза в два дешевле, на сколько я могу судить.
0
5 лет назад #

можете уточнить, куда ставить индуктивности 120ом, а куда 390?

Номиналы резисторной сборки R1 нужно корректировать в случае использования IL717E?

0
admin admin 5 лет назад #
Из адумок годится как раз ADUM1401С с грейдом C. А/В медленные их вообще рассматривать не надо.
0
admin admin 5 лет назад #
Ничего корректировать не надо. Бусину стаил, какая под рукой была - 390 предпочтительнее.
0
5 лет назад #
спасибо за оперативные ответы по существу.
0
5 лет назад #
«А/В медленные их вообще рассматривать не надо.» Ну тогда IL717 вообще безальтернативный вариант.
0
5 лет назад #
«390 предпочтительнее» — т.е. чем больше, тем лучше? 470 будут ещё более предпочтительнее?
0
admin admin 5 лет назад #
Да можно, только смотрите, чтоб активное сопротивление было не слишком большое варианты до 0.5Ом будет норм.
0
5 лет назад #
бусины давно покупал, уже не припомню их маркировку чтоб посмотреть в даташите активное сопротивление. При замере мультиметром показания стартуют где-то с 0,7-0,8 (иногда даже в самом начале замера на дисплее успевает значение порядка 140ом промелькнуть) и в течении где-то одной секунды опускаются до 0,2ом. Я так понимаю, 0,2ома (если верить мультиметру) это и есть то самое значение активного сопротивления на которое надо ориентироваться?
0
5 лет назад #

глянул даташит на мурату, оказалось что линейка ВLM31 не бывает номиналом 470ом. Видимо, китайцы продали какой-то левак, так что буду искать оригинал.

Ещё вопрос: оптопару D207 какого производителя лучше покупать — ONS-FAIRCHILD или VISHAI? Судя по даташиту, у ONS х-ки немного лучшее, а стоит дешевле, странно.

0
admin admin 5 лет назад #
D207 ONS-FAIRCHILD или VISHAI — брал и те и другие, вообщем те, какие были дешевле на момент покупки. Разницы быть не должно.
5 лет назад #
Комментарий удален
0
admin admin 5 лет назад #
во всех последних платах уже скругления поделал начиная с D6
0
5 лет назад #

«При работе без модуля индикации требуется установить джампер на разъеме J3 (INDICATOR) для замыкания пина con (№9 — connect) с пином +5v (№ 10, если используется внешнее питание) или +3.3v (№8, если используется питание с USB) для подачи логической 1 на сигнал коннект.»

поскольку возможность работы модуля без монитора (при использовании питания от USB) предусмотрена и требует замыкания контактов 8 и 9, что физически невозможно при использовании стандартного джампера (только паять перемычку по диагонали, что не есть красиво), может есть смысл использовать гребёнку на 12 контактов, а не на 10?

8ой пин — NC, 9ый — CON, 10ый — 3,3в, 11ый — CON, 12ый  — 5в. остальные пины без изменений.

а ещё лучше, поменять местами пин 9 и пин 10, т.е. 10ый — CONNECT, а 9ый — +5V, т.о. можно будет сохранить 10ти пиновый разъём, но при этом появится возможность использовать обычный джампер как для замыкания 10-9, так и для замыкания 10-8.

0
admin admin 5 лет назад #

«поскольку возможность работы модуля без монитора (при использовании питания от USB) предусмотрена и требует замыкания контактов 8 и 9, что физически невозможно при использовании стандартного джампера (только паять перемычку по диагонали, что не есть красиво), может есть смысл использовать гребёнку на 12 контактов, а не на 10?»

Да, согласен, есть неудобство,  в следующей версии думаю добавить диод с 3.3 на 5в, тогда не будет такой заморочки.

0
5 лет назад #
а не проще ли поменять местами пин 9 и пин 10? И дорожки станут чуууть короче (доп. бонусом)). Т.е. 10ый — CONNECT, а 9ый — +5V, т.о. можно будет сохранить 10ти пиновый разъём, но при этом появится возможность использовать обычный джампер как для замыкания 10-9, так и для замыкания 10-8, как я уже писал выше. Диод в данном случае лишний «костыль», имхо.
0
admin admin 5 лет назад #
Заморочка в том, что уже есть другие платы, под которую хочется оставить совместимость.
0
5 лет назад #
на сколько я понимаю, плата дисплея ещё не пошла в народ, может ещё не поздно?
0
5 лет назад #
а те кто уже имеет адаптер версии 1,4 смогут путём несложной манипуляции с перекидыванием пары проводков в шлейфе решить проблему совместимости с платой дисплея.
0
admin admin 5 лет назад #

Уже 8 человек платы успело по ссылке заказать, не хочется путаницы добавлять, рановато ее пошарил. Кроме этого платы дисплея уже лежат, переделывать что-то не хочется. Диод для этого случая, думаю, вполне нормальный вариант. По диагонали кинуть перемычку думаю не великая проблема.

Вообще рекомендую использовать внешнее питание. Так для случая, если аманеро мастер, то там это критично для качества, иначе вся грязь от ПК лезет в питание клоков, внешнее питание дает ощутимый прирост качества.

А для слейва, там надо чтобы клоки стартовали раньше (= стартовал цап) или одновременно с аманеркой, иначе аманерка без тактового сигнала подвисает и надо ее реконнектить, это доставляет некоторые неудобства.

0
5 лет назад #
в конце концов, можно выложить две ревизии плат дисплея, для заказа — одна ревизия для тех, кто уже имеет адаптер версии 1,4, другая для тех кто будет заказывать уже новую версию адаптера. Это всего лишь предложение, Вам, как автору, виднее как лучше поступить.
0
5 лет назад #
понятно, что вероятность использования адаптера со встроенным питанием от УСБ очень низка, большинство будут пользоваться внешним, лично я так точно буду внешнее использовать, но универсальность решения тоже немаловажный фактор для серьёзного изделия. Решать Вам, разумеется.
0
admin admin 5 лет назад #
Пока всеж на диоде решил остановиться, так проше одно условие про джампер 9 — 10 и все. Новые герберы думаю в ближайшее время выложить
0
5 лет назад #
Андрей, как лучше организовать питание для аманерки — выделить под неё отдельный транс, или можно запитать от одной обмотки транса аманеру, а от другой клоки и цифровую часть ЦАПа? И какой ток потребления у аманерки с изолированным модулем? Обмотки на ток 0,4А хватит?
0
admin admin 5 лет назад #

Самый топовый вариант — отдельный транс. Но вполне нормально использовать отдельную обмотку трансформатора.

Ток потребления ~ 0.3А (без клоков на борту), так что должно хватить.

0
5 лет назад #
извините что много вопросов, но интересует ещё один момент — на плате ЦАПа пин 2 в разъёме J2 заведен на землю, как и пины 4,6 и 8, а в разъёме J1 на плате адаптера соответствующий пин 2 висит в воздухе, в отличии от пинов 4,6, и 8, которые также заведены на землю. Так и должно быть, или логичнее было бы пин 2 в разъёме J1 также соединить с землёй? Если нет, то почему?
0
admin admin 5 лет назад #

«Так и должно быть, или логичнее было бы пин 2 в разъёме J1 также соединить с землёй? Если нет, то почему?»

Это не играет никакой роли. Повесил в воздухе для совместимости с цапами Lynx-а, у него в общем случае пин 2, резервный и болтается в возухе, если вдруг для чего-то далее будет приспособлен, то проще будет провести адаптацию и эксперименты.

0
klaid1971 klaid1971 5 лет назад #
Если кому надо авторские печатки адаптера ревизии 1.4, обращайтесь на почту мою klaid1971@inbox.ru , есть 4 штуки лишние
0
klaid1971 klaid1971 5 лет назад #
три отправлено, осталась последняя и одна с изолятором микрухой спаяна
0
HiKKiDimKa HiKKiDimKa 5 лет назад #
Уважаемый администратор, не подскажите, как продвигается отладка платы с дисплеем? уж очень хочется устройство в коробочку прикрутить. Если никаких изменений в схемотехнику вносится уже не будет, не могли бы Вы поделится ссылочкой или проектом для заказа платы? Спасибо за ответ.
Michael Michael 5 лет назад #
Комментарий удален
Michael Michael 5 лет назад #
Комментарий удален
0
admin admin 5 лет назад #
Ждите, к концу недели будет статья )).
Michael Michael 5 лет назад #
Комментарий удален
5 лет назад #
Комментарий удален
0
admin admin 5 лет назад #

Да там за каждый шаг влево цена накручивается, за AH-PW5 мне как-то накрутили столько, типа несколько «дизайнов» на одном листе, что пришлось слать лесом. У jlcpcb никаких проблем не было, пока меньше наглости.

Просто PCBWay дают возможность шарить проекты, у других пока не нашел похожей возможности. Если будут наглеть и с пошаренными платами, то поменяю их.

0
Pushok62 Pushok62 5 лет назад #
Купил пару таких плат у этого продавца, но выходы F0..F3 у них, к сожалению, не работают (всегда выскакивает лог. 1 на F0). Что теперь с ними делать, даже не знаю.
5 лет назад #
Комментарий удален
0
klaid1971 klaid1971 5 лет назад #
День добрый! Возможна ли замена ILD207T на удвоенное количество TLP291 ?
0
admin admin 5 лет назад #
Да, можно.
0
klaid1971 klaid1971 5 лет назад #
Понято, спасибо, тогда у меня будет лишняя плата на продажу с ADUM1401 полностью спаянная ревизии 1.4 , если кому надо, пишите на почту (указывал выше) ценник будет 750 рублей без пересыла
0
Dima2t80 Dima2t80 4 года назад #
Подскажите.Я правильно понял,что аманерка в слейве,не будет работать 768fs?
0
admin admin 4 года назад #

Нет, не будет.

Такт 512fs — внешний клок 24.576 / 22,5792 МГц.

0
Dima2t80 Dima2t80 4 года назад #
Спасибо.Придется в сторону болеро смотреть.
0
Neco Neco 4 года назад #
У меня, к стати первая версия Bolero есть лишняя...
0
anton11 anton11 4 года назад #

Здравствуйте, на плате версии 1.3 есть резисторы R4, R5 (opt1 opt2), подскажите пожалуйста их назначение и номиналы.

P.S. питать аманеру планирую от внешнего ИП.

За ранее благодарю.

0
admin admin 4 года назад #

«на плате версии 1.3 есть резисторы R4, R5 (opt1 opt2)» — номинал от 0-100Ом.  В схеме эквивалент резистора R5. В версии 1.4 пин «USB ready» переехал в разъем INDICATOR пин9.

  • Установка опции в положение opt1 будет эквивалентна = [При работе без модуля индикации требуется установить джампер на разъеме J3 (INDICATOR) для замыкания пина con (№9 — connect) с +3.3v для подачи логической 1 на сигнал коннект.] в версии 1.4. Так логическая 1 на отопару подана сразу с питания, на управляющем ЦАП-ом разъеме контрол pin «connect» всегда акитвное состояние.
  • Если же запаять перемычку в положение opt2, то для пробуждения ЦАП-а потребуется подача лоической единицы на usb ready. Можно например ее подать с питания USB разъема +5 и тогда цап будет просыпаться и засыпать при подключении / отключении usb шнурка. Или же можно при использовании совместно с модулем индикации завести на его пин 9 (con) — тогда будет работать функция вкл./выкл. ЦАП
0
TSC TSC 4 года назад #

Есть на продажу платы клона модуля гальваноразвязки ув. Андрея. Разводку делал под себя, разработка версии 1.4 Андрея послужила прототипом, за что ему особая благодарность.

Подробности см. в разделе «Куплю-продам»: http://audiohobby.ru/prodayotsya-klon-platy-galvanicheskoj-razvyazki-dlya-amanero.html

4 года назад #
Комментарий удален
0
TSC TSC 4 года назад #

по ссылке в моём сообщении кратко описано в чём отличия. К тому что уже было в описании могу добавить следующее:

— Увеличен размер конденсаторов C1 и C2 в обвязке IL717E/715E c 0805 до 1206 для того, чтобы можно было использовать керамику NP0 0,1мкф.

— Длина дорожек немного уменьшена за счёт смещения компонентов ближе к разъёму Аманерки.

— Убрана пара лишних дорожек, в которых нет необходимости при использовании IL717E/715E.

— Боковые разъёмы смещены к задней стороне платы для того чтобы плата ЦАПа имела некоторый отступ от задней стенки корпуса без перекоса шлейфов, поскольку при использовании компактных корпусов разъёмы RCA могут упираться в банки фильтра питания выхлопа на плате ЦАПа.

— Размер используемых СМД светодиодов для индикации уменьшен с 0805 до 0603

— Крепёжные отверстия и разъёмы на платах клона адаптера и клона ЦАПа http://audiohobby.ru/plata-czapa-ah-d6-v2m-slegka-modificzirovannaya.html полностью совместимы благодаря чему возможно безшлейфовое соединение плат разъёмами папа-мама (плата адаптера вставляется в плату ЦАПа), для тех случаев когда модуль дисплея не используется.

0
lopuh lopuh 4 года назад #

Здравствуйте! Приобрел плату гальванической развязки, и только начав сборку понял, что она несколько отличается от опубликованной. Отсутствует место под резисторную сборку по I2S, а между землями (под ADUM)  есть футпринт под элемент, которого я не нашел в схеме.

Подскажите, пожалуйста, допустимо оставить без резисторов по I2S, или лучше попробовать установить 0603 в разрез дорожек?  И для какого элемента выполнено место под ADUM?

0
admin admin 4 года назад #

Эта платка из первых ревизий еще без возможности подключения индикации.

Без резисторной сборки по I2S можно — все равно со стороны платы ЦАП есть своя. Позже добавил сборки для большей универсальности. ЦАП-ы могут быть не только мои.

«И для какого элемента выполнено место под ADUM» — если ставить ADUM — то вообще не для какого. Если без адумки — можно дороги перемкнуть и земли перемычкой соединить здесь (место под перемычку).

0
lopuh lopuh 4 года назад #
Спасибо большое!
0
lopuh lopuh 4 года назад #

Здравствуйте! К сожалению, нет схемы под мою ревизию платы, поэтому продолжают возникать вопросы. На схеме в ревизии 1.4  1-й вывод оптопары соединен +3.3 В стабилизатора, в плате, которая у меня, как и ревизии 1.1 из архива- по всей видимости через дроссель? Какой его номинал? Или можно просто поставить перемычку?

Не смог прикрепить картинку...

0
admin admin 4 года назад #
Можно и нужно перемычку.
0
lopuh lopuh 4 года назад #
Спасибо!
0
SAN SAN 4 года назад #
Ув. Андрей, если можно, выложите файл печатной платы адаптера v1.4 в диптрейсе
0
Andser Andser 4 года назад #
Андрей, а сбрка 1ком на IDL многовато?
0
admin admin 4 года назад #
Зависит от производителя, vishay работали у меня в тестах без проблем до 1.5ком.
0
Andser Andser 4 года назад #
Они и есть. Спасибо!
0
klaid1971 klaid1971 4 года назад #
Ребят, так и осталась у меня лишняя собранная плата адаптера\гальвано-развязки 1.4 с ADUM1401 и оптронами TLP291   , кому надо- обращайтесь, ценник снижу до 650 рублей . Обращаться на почту klaid1971@inbox.ru
0
nikolay002 nikolay002 4 года назад #
Написал на почту.
0
klaid1971 klaid1971 4 года назад #
Николай, ответил Вам на почту
0
kdas kdas 4 года назад #

Добрый день,

Столкнулся с затруднением. MCK не проходит на аманеру (переделанную под хардварный слейв). Отслеживаю от осцилляторов, уровень после ключей и 33 Ом один, потом после сборки 51 Ом на плате ЦАП поменьше, после 51 Ом на изоляторе еще меньше, и после ADUM его просто нет, но на ноге (и в аманере) 3.27В. Что это может быть? Позамыкать сопротивления по ходу сигнала или скорее ADUM «того»?

Кстати, без MCK аманера определяется нормально, но при воспроизведении зависает. Так и должно быть?

0
admin admin 4 года назад #

«Кстати, без MCK аманера определяется нормально, но при воспроизведении зависает.»

— да, без клока так и должно бытью

Смотрите в первую очередь монтаж, проверяйте, что Адум1401С  а не какой-то другой грейд, и где покупали?

В если ЧИП-ДИП-е, то там что угодно может быть, фейки АДУМ уже попадались народу.

0
kdas kdas 4 года назад #

Да, это ADUM1401C, купленная в ЧИП-ДИПе :(

ADUM1400С, купленная там же, в мастер моде работает нормально. Куда бежать-то?  взять у них IL717?


Китайцы присылали А вместо C, но потом деньги возвращали (ибо нефиг :) ).

0
Pushok62 Pushok62 4 года назад #
У меня IL717 из ЧиД работает отлично, но я где-то полгода назад покупал.
0
admin admin 4 года назад #

Сначала проверьте все же монтаж.

Далее посмотрите поверхность чипа, если матовая, как-бы затертая, то точно фейк, там внутри вообще ничего похожего на адум нет)))

Тут недавно получил занятное письмо от TI, что она прекращает работу со многими российскими дистрибьюторами, все идет к тому, что скоро везде у нас в рознице будет уровень алика.

IL717 нормальные тут брал https://lcsc.com/

0
Co_balt Co_balt 3 года назад #

покупал ранее у TI OPA1656 100 шт.  — попал на таможню, но удалось выкрутиться

неделю назад TI прислали образцы (OPA189 5 шт.) GBS-BROKER отказался отдавать мне ссылаясь на FEDEX так как я частное лицо — образцы отправили обратно

0
rucrim rucrim 3 года назад #

IL717 нормальные я тут не дорого брал - https://aliexpress.ru/item/32787540833.html?spm=a2g0s.9042311.0.0.264d33edTDUVSS

0
TSC TSC 3 года назад #

не знаю, как на узких, но на широких оригинальных ци IL717 маркировка должна быть лазером.

+1
Co_balt Co_balt 3 года назад #

у меня узкий корпус IL717-3 маркировка лазером, та что на фото выше похоже на фейк

0
admin admin 3 года назад #

В широких корпусах ни разу не брал. В узких корпусах маркировка может быть как лазером так и как на картинке выше.

Причем с маркировкой краской покупал в digi-key еще лет 5 назад если не больше, на фото есть тут http://audiohobby.ru/articles/peredelka-transporta-waveio-v-slave-rezhim.html

Новые, которые брал у jlcpcb.com/ были с лазерной. Разницы не заметил.

0
rucrim rucrim 3 года назад #

 datasheet IL717-3, маркировку чипа краской изображает.

0
TSC TSC 3 года назад #

ну это же рендер, а не реальное фото чипа. Я не стал бы ориентироваться на такое изображение, оно условно. Другое дело, если уже кто-то имеет на руках заведомо оригинальные чипы с маркировкой краской. По крайней мере, можно сравнить маркировку по внешнему виду и на основании этого сравнения делать какие-то выводы. Китайцы ведь, такие китайцы!

rucrim rucrim 3 года назад #
Комментарий удален
Michael Michael 3 года назад #
Комментарий удален
0
lopuh lopuh 4 года назад #
Здравствуйте! У похожая ситуация закончилась заменой ADUM1401.  Попробуйте временно бросить мимо ADUM перемычки, разными способами- прямо поверх МС, и исключая плату вообще,- от ЦАП до аманеры.  Я именно так и запустился-на проводочках, последовательно подключая участки схемы гальваноразвязки. Не хотелось верить в неисправность ADUM. Еще землю на осц. не забывать переключать- они же развязаны (я иногда забывал:) ).
kostya555331 kostya555331 3 года назад #
Комментарий удален
+2
admin admin 3 года назад #

Для вопросов не по теме: http://audiohobby.ru/forum/question-answer

0
telemaster2007 telemaster2007 3 года назад #

Подскажите модель оптрона VO3?

0
admin admin 3 года назад #

TLP291

0
caleb caleb 3 года назад #

Может имело смысл отказаться от MOCD207M, а плату сделать под TLP291? просто это лишний раз надо заказывать и ждать. Или вообще под обычные PC817, которых везде полно.

+1
admin admin 3 года назад #

А что мешает вместо одной MOCD207M запаять пару TLP291 ?

0
caleb caleb 3 года назад #

Так и сделал, все работает.

0
Dima2t80 Dima2t80 3 года назад #

Собрал адаптер. До этого пользовался Bolero v3. Как то звучание аманеры через адаптер оставляет желать лучшего, bolero звучит гораздо интересней.Одна надежда, грешу на изолятор il717-3  купленной на али экспресс.Такое ощущение голимый левак.Заказал в электронщике si8641.

Аманеру переделал хардвардным методом, все по инструкции.

0
admin admin 3 года назад #

Очень интересная заметка, ждем результатов замены изолятора.

С Bolero v3 сравнивать лично не доводилось, а вот Bolero v2 PCM&DSD была в личном пользовании и в сравнении с ней аманеро на переходнике ничем не уступала, даже где-то лучше.

Можно еще предположить возможную проблему с генерацией стаба 1117 там есть требования к ESR выходной емкости, ну или согласно документации в зависимости какой используется. Еще можно предположить очень древнюю прошивку на самом китайце.

0
admin admin 3 года назад #

Если же сравнивать аманеро с другими транспортами, то все ж должен признать, что Beagle Bone Black дает лучший и более осязаемый звук, чем модуль аманеро. Думаю, в этом направлении есть куда расти и возможно в Bolero v3, что-то Алексей подправил.

0
Dafin314 Dafin314 2 года назад #

Здравствуйте Андрей, а как вы подключали бигль к цапу? Использовали шляпы, изоляторы? Можно в личку.

0
Co_balt Co_balt 2 года назад #

Сорри, что вклиниваюсь... я подключал BBB по USB и по I2S со шляпой к D90

0
Dafin314 Dafin314 2 года назад #

Какая шляпа была? Сейчас кроме реклокера ppy вроде ничего не доступно, по usb не очень интересно, как раз плюс Bbb в выводе i2s и возможности использования внешних клоков.

0
Co_balt Co_balt 2 года назад #

она самая — реклокер от ppy. Собирал с раздельным питанием

0
Dafin314 Dafin314 2 года назад #

Не осталось плат или хотя бы микросхемы изолятора, вчера искал не на мозере ни на tme нет, на али как то стремно брать.

0
Co_balt Co_balt 2 года назад #

есть 1 лишняя плата, остальные идут только с полными КИТами

0
Dafin314 Dafin314 2 года назад #

Написал в личку.

0
caleb caleb 3 года назад #

https://aliexpress.ru/item/4001160211900.html?cv=8...

я вот такие ставил, не понятно  чья оригинальнее

Эти проявили себя много лучше адумок.

+1
Dima2t80 Dima2t80 3 года назад #

Возбуд стаба контролировался, специально поставил кондеры NCC серия sme.Прошивку на аманеру пробовал разную, особо ни на что не влияет.Цап даже в слейве звучит приятнее через такой транспорт.

Еще отмечу, очень положительно сказалось на звуке в цапе, замена конденсаторов на силмики.

0
zaycev zaycev 3 года назад #

" положительно сказалось на звуке в цапе, замена конденсаторов на силмики"

— мне тоже силмики больше всего нравятся, а всякие ничиконы им заметно уступают

Подскажите, где покупали емкости?

----------------------------------------------------------------------------------------------------

PS. Народу предостережение, не берите емкости на али и подобных местах, даже если отзывы на продавца хорошие, только деньги на мусор, когда пришли емкости с digi-key была возможность сравнить с китайцами. Ну везде подсунули левак, разница видна и по внешнему виду и по замерам на esr-метре.

0
caleb caleb 3 года назад #

Это давно уже известно, если хочется нормальных деталей лезть на алиекспресс бессмысленно.

0
Dima2t80 Dima2t80 3 года назад #

Силмики брал у Алекабра на Вегалабе, нормальный продавец, остальные емкости с электронщика.Да практически все детали с этого магазина.Еще отмечу, сегодня помучал аманерку.Пробовал разные прошивки, востанавливал перемычки в стандартный слейв на slave1080.В общем перепробовал многое.Оптимальный результат для меня, именно хардвардная переделка аманеры.Еще убрал на входе аманеры двойные стабилитроны, гораздо повысилась чувствительность и почище играть стал.Теперь спокойно работает как и болеро на шнур usb длиной 4м.

caleb caleb 3 года назад #
Комментарий удален
caleb caleb 3 года назад #
Комментарий удален
0
e_niknik e_niknik 3 года назад #

А большие Silmic 4 шт. у вас  470.0х16V (вроде бОльшей емкости уже нет с диаметром 12,5)? Хватает ли баса с ними или тональный баланс смещен в сторону  СЧ-ВЧ?

0
Dima2t80 Dima2t80 3 года назад #

Пока я думаю сложно ответить, надо послушать нормально.От силмиков первое впечатление, дают сочный красивый звук.Но был есть опыт, если у стаба сделаешь выходное 0r.Красоту силмиков не слыхать.Попозже отпишусь.Сравню со своим референсом на pcm63.

0
Dima2t80 Dima2t80 3 года назад #

Заменил изолятор на si8641.Теперь красота!!! Сейчас по звучанию с болеро v3, ничем не хуже.Может даже по интереснее через Аманеру, по нч диапазону.Il717 видно была откровенным хламом.Кстати брал по ссылке в этой ветке.Не рекомендую к покупке Il717 на сомнительных площадках, проверено лично!

На синих аманерках нет защиты на входе и ни что работают замечательно.

0
GENTOS220 GENTOS220 3 года назад #

Сравнивал звучание Il717 ( тоже с али ) и Si 8641 BB (Чип и Дип) — разницы не заметил, видимо вам действительно левак попался.

0
odme odme 2 года назад #

Дак, какие изоляторы ADUM1401C или Si8641ВВ лучше? Il717 дороговат. Оба есть и в Чип и Дипе и в Терраэлектронике. У меня сейчас стоит ADUM1401C из Чип и Дипа (уже второй) — претензий никаких. Начинаю собирать новую плату может Si попробовать или не стоит?

0
rucrim rucrim 2 года назад #

Тут как повезет, пару раз покупал Il717 на али. их разное количество, все удачно работают, а на  ADUM1401C здесь больше всего жалоб на брак из Чип и Дипа да и цены там не наши.

0
Dima2t80 Dima2t80 3 года назад #

Спасибо всем, причина найдена.Теперь с удовольстаием буду втыкать олед дисплей.Все работает замечательно!

0
admin admin 3 года назад #

Спасибо за инфу, ценный опыт.

0
Co_balt Co_balt 3 года назад #

Наконец запустил оба ЦАПа AH-D6 и AH-D7t

Проблемы были две.

1. Прошивал Amanero после того как сдул с него клоки. Программировать надо ДО того, как переведете в хардвардный софт.

2. Один из шлейфов был плохо проколот

Во спектр с AH-D6 (пока все разложено на столе, поэтому гармошки сети)   www.dropbox.com/s/wko24nbcmmeyrza/1060Hz.png?dl=0

0
Dima2t80 Dima2t80 3 года назад #

Не подскажите по первому пункту. В чем нюансы? У меня  спокойно прошивалось на двух разных китайских аманерках, после хардвардной переделки (естественно соединённой с цап).

+1
caleb caleb 3 года назад #

Нюанс в том, что при отсутствующей тактовой частоте нормально не шьется плис.  А при подключении к цап клок идет с цап и все шьется нормально.

0
Dima2t80 Dima2t80 3 года назад #

Это не нюанс, по клоку понятно сразу. Нет нюансов.

0
MC MC 3 года назад #

В версии Amanero module adapter V1,5  резистор R8 какого номинала ?

rucrim rucrim 3 года назад #
Комментарий удален
0
MC MC 3 года назад #

R6 — тоже перемычка 0  ?

0
MC MC 3 года назад #

Плата синего цвета.

0
rucrim rucrim 3 года назад #

R6 — перемычка, R8 — перемычка здесь не нужна, ставится в доработке коммутации дополнительной опции. Добавил в тему изображение, лишний 1206 один дроссель впаял но у меня их как гуталина)

0
vredny_ded vredny_ded 3 года назад #

Однозначного ответа — точно нужна гальваническая развязка по шине i2s не нашел.
Вот здесь https://www.amanero.com/drivers/combo384-D.pdf есть два варианта.
Попробую пока без. С платкой-адаптером можно будет попробовать, мож кто лишние продает ?


0
admin admin 3 года назад #

Смотря что и от чего развязывать. Если рассматривать аманерку и для примера мой переходник с развязкой, то лишней она не будет в случае среднестатистического ПК.

Но если подключать модуль какому-нибудь к одноплатнику, да еще с линейным питанием, то тут польза гальванической развязки на мой взгляд сомнительна.

0
caleb caleb 3 года назад #

Все равно полезно ее иметь, потому как всегда можно вместо одноплатника ПК подключить. Хотя игры с последним образом rAudio  допиленном Пушковым  как-то к пк возвращаться не распологают.    Там вполне реализована поддержка  UPnP и dlna  что позволяет без всяких подключений музыку с компа слушать. Если только как звуковая карта его использовать без сети.

0
vredny_ded vredny_ded 3 года назад #

Отлично. Тогда такой вопрос — если я запитаю Аменерку от отдельного источника +5в (или 3.3 не столь важно), от того же транса, от которого я запитаю цап. В данном случае — ваш цап (но моей реализации. Похвастаюсь потом, когда все заработает )
Питание Не от ПК!

Естественно, подключаюсь я  к ПК или Распбери( в основном). Линейного питания у них нет.
Просто только сейчас руки дошли до цапа. Соответственно все уже забылось с прошлого года...
Не вопрос ее сделать самому, есть схема и опыт изготовления плат. Но мне нужна одна .
И это время… а хочется-то побыстрее…

0
caleb caleb 3 года назад #

Земля -то  у аманеры  все равно будет соединяться с источником сигнала!  А без развязки земля у всех блоков общая .  Если у распа бп импульсник,  без развязки через землю помехи полезут и от распа, возможно не такие сильные, но полезут обязательно.

0
admin admin 3 года назад #

Да, аманеро лучше питать от отдельного внешнего источника +5в. Питание от USB плохой/бюджетный вариант.

Если «от того же транса, от которого я запитаю цап » — обязательно использовать для питания отдельную обмотку, гальванической связи с питанием ЦАП быть не должно.

0
vredny_ded vredny_ded 3 года назад #

У распа — импульсник.
Посмотрим, (понюхаем, пощупаем итд)
Естественно — намотал отдельную обмотку.
Спасибо.
Будем посмотреть.

0
caleb caleb 3 года назад #

Ничего не мешает его на линейное пересадить, оно даже лучше будет.

Тут уже все сделано.

audiohobby.ru/articles/pleer-runeaudio-na-baze-mikrokompyutera-raspberry-pi-3-dlja-cap-s-interfeisom-usb.html

0
vredny_ded vredny_ded 3 года назад #

Да, я в курсе. А ничего, что внутри Распберри куча импульсных преобразователей? Я это и имел в виду.
А так — да, у меня питание Р-и линейное. В усилителе дежурный транс с отдельной обмоткой для питания Р-и.

0
caleb caleb 3 года назад #

Внутри распа преобразователи более качественные, работают с маленькими напряжениями и с более высокими частотами, они на порядок меньше помех гонят.  А вот питальник сетевой сделан у него почти как любая зарядка к телефону, по схожему принципу, а они  особым качеством не отличаются.

0
admin admin 3 года назад #

«А ничего, что внутри Распберри куча импульсных преобразователей?»

— токи потребления на порядки меньше, помехи от бортовых преобразователей есть, но в любом случае это не идет ни в какое сравнение с  помехами преобразователей в питании современных CPU и видеокарт.

0
andy andy 2 года назад #

На схеме v1.5 сборка R1 на 33 ома, а на шелкографии 51. Какая все-таки лучше?

+2
andy andy 2 года назад #

Кому надо — здесь есть «модифицированный» конфиг тул 1.18:

forum.vegalab.ru/showthread.php?t=59043&page=47&p=2720496&viewfull=1#post2720496

Китайскую Amanero с надписью B2020K успешно прошил firmware_1080+slave_for_1080, при конфигурации ниже все завелось в слейве, при этом набортные генераторы аманеры похоже отключились (MCLK на выходе пропал).

В качестве гальванической развязки поставил поддельные Si8641 отсюда

У них явно перепилена маркировка, однако тем не менее они работают (правда не знаю пока насколько хорошо)

0
ko888 ko888 2 года назад #

Добрый день! По какой инструкции делали прошивку?

http://audiohobby.ru/articles/proshivka-kitaiskogo..., эта подходит? Какие прошивки сейчас в 2020г. наиболее актуальны? Какую прошивку лучше использовать для Slave c android?

0
andy andy 2 года назад #

Делал без инструкции. Замыкаем центральный пин перемычки на 3.3в (один из крайних пинов, не помню какой). Подключаем к USB, ждем 3 секунды, отключаем, снимаем перемычку. Подключаем снова. Должно определиться новое устройство, драйвер для него берем из состава oemtool. И прошиваем сначала CPLD, затем CPU. Использовал комбинацию firmware_1080+slave_for_1080, не знаю насколько она актуальна, но работает. Естественно все вышеперечисленное в силе для полеченной версии oemtool, версия с сайта производителя может убить китайский клон.

Потом выставляем параметры на вкладке Configuration bits как на скриншоте и нажимаем Write Flash.

0
ko888 ko888 2 года назад #

Андрей, можно ли использовать вместо 10мФ С12, тантал на 50 мФ. (планировал 10мФ выпаять из китайской платы, но хитрые китайцы использовали очень тугоплавкий припой, конденсатор обуглился).

Еще вопрос! Допустимо ли использовать в качестве С7, С8 - 10мФ полимерный, 50мФ танталовый или все же ставить 10мФ керамику? какой лучше?

0
admin admin 2 года назад #

Можно использовать тантал.

Тантал и керамика очень разные бывают, что лучше не знаю, попробуйте сравнить, а если заметите разницу отличимую на слух нам расскажите.

0
MC MC 2 года назад #

Объясните мне, на плате Amanero module adapter 1,5 светодиод led1 должен светится когда включен режим DSD ?

0
emon emon 2 года назад #

led2 — наличие питания

led1 — наличие на входе DSD потока

0
MC MC 2 года назад #

Понятно. Спасибо что объяснили.

0
emon emon 2 года назад #

может не светиться, если например в плеере Audirvana настроена конвертация DSD в PCM.

или банально, диод не правильно припаян.

0
MC MC 2 года назад #

Cветодиод led1 припаян правильно.  При запуске led2 cветится, а  led1 нет, посмотрел схему, увидел что идёт к линии DSD, поэтому был вопрос.

0
caleb caleb 2 года назад #

так они же вроде как прямо на плате и подписаны какой  что кажет

0
odme odme 2 года назад #

На сайтах продавцов пишут что ADUM1401 устарел и снят с производства.

Кто-нибудь ставил изоляторы ISO7241MDW или MAX22445FAWE+?  Кто что знает про них? Подойдут они в адаптер? Схема 3/1 и скорость приличная.

0
exellent13 exellent13 2 года назад #

Использовал ISO7240 вместо ADUM1400, разницы с ADUM не увидел и не услышал.

0
caleb caleb 2 года назад #

При обратной синхронизации там разница мизерная, просто эти адум часто либо кривые, либо левые попадаются, из 3х только одна относительно нормально заработала. А вот с ISO7241 таких проблем не было.

0
odme odme 2 года назад #

Может быть не обратили внимание на цифры и буквы, поэтому хочу уточнить, что Андрей предлагал на замену ISO7641FM, а я спрашиваю про ISO7241MDW.

0
admin admin 2 года назад #

Можно применить ISO7241MDW, у них просто напряжение изоляции 4кВ, а так должны быть как и ISO7641FM. Мне емкостные изоляторы от техаса нравятся, сам их часто использую. Адум-ки уже давно не покупал

С изоляторам от Maxim не сталкивался.
0
odme odme 2 года назад #

Изоляция наверное не так важна. Разница в задержке: среднее значение у 7641 8.5ns, у 7241 23ns.   Хотя у Адума 27ns. Так что 7241 всё равно лучше Адума.

А у МАХа всё лучше:

  • Isolation Voltage: 5 kVrms
  • Data Rate: 200 Mb/s
  • Propagation Delay Time: 5.7 ns
  • Supply Voltage — Max: 5.5 V
  • Supply Voltage — Min: 1.71 V
0
admin admin 2 года назад #

По даташиту MAX22445FAWE+ хорошо смотрится, стоит попробовать.

0
odme odme 2 года назад #

Вот и я глядя на даташит тоже так подумал. Однако тёмная лошадка.

0
trofim trofim 2 года назад #

А как их можно оценить инструментально? или только на слух

0
caleb caleb 2 года назад #

IL717  еще ставил, так же проблем никаких не было.

0
odme odme 2 года назад #

IL717 В Терре нет, в ЧиД за штуку. Видимо попробую новеньких.

0
caleb caleb 2 года назад #

Как ни странно, но покупал у китайцев! и работают. А больше нигде нет, да вообще с изоляторами какая-то засада, посто так хрен найдешь, а за вменяемые деньги вообще искать у наших бесполезно.

Вот такие покупал.

aliexpress.ru/item/32816011992.html?af=739&aff_fcid=5e8e5c1dbfca48eabe2f7792ca4a7587-1633823599757-09394-_ALWwXJ&aff_fsk=_ALWwXJ&aff_platform=api-new-link-generate&aff_trace_key=5e8e5c1dbfca48eabe2f7792ca4a7587-1633823599757-09394-_ALWwXJ&click_id=5003203cf87cd462693f7384a6076d1d&cn=12r0qicvovugi08c23drgep40ce2jq5e&cv=3&dp=12r0qicvovugi08c23drgep40ce2jq5e&sk=_ALWwXJ&sku_id=64583763758&sub=205380&sub1=1068989&terminal_id=027047c533f74a3cbe24b182f49bc435&utm_campaign=739&utm_c3&utm_medium=cpa&utm_source=aerkol

0
rucrim rucrim 2 года назад #

Скоро все будет от туда, Изоляторы техас из тайвань катушки но нормальной цене, 2piece ISO7641FMDWR

0
caleb caleb 2 года назад #

MAX22445 кстати есть в терре и можно сказать по вменяемой цене, можно будет их попробовать.

0
odme odme 2 года назад #

Поэтому и спросил «Может кто пробовал». 7241, кстати, тоже есть, можно сказать по вменяемой цене.

0
Shindaiwa Shindaiwa 2 года назад #

Здесь : https://www.promelec.ru/product/205656/  кто-нибудь покупал изоляторы? как с оригинальностью?
Я пытался в мск купить ADUM (в платан.ру) — так они мне отгрузили шлак из ЧиД, только сверху свою этикетку наклеили, благо дома заметил, пришлось возвращать.

0
caleb caleb 2 года назад #

Я там 3807 покупал, норм прислали.

0
Sergei436 Sergei436 2 года назад #

https://www.terraelectronica.ru/catalog/izolyatory...

Сколько покупал, никогда с фейками не сталкивался.

0
exellent13 exellent13 2 года назад #

Подскажите пожалуйста, в версии платы-адаптера 1.7 какого типа оптопары V01, V02 используются. Пытался поставить ILD207T, так они вдвоем не умещаются.

0
admin admin 2 года назад #

Ставил ILD207T Vishay ровно вплотную и все вмещается. Алтернатива 4-канальный TLP291-4

0
rucrim rucrim 2 года назад #

 ILD207T чуть подпилил.

0
secofr secofr 2 года назад #

Андрей, подскажи, можно ли использовать низкоомный массив  в R2 51-100Ом, а то в тумбочке не нашлось?  :(

0
admin admin 2 года назад #

Не стоит, ищите номинал в диапазоне 470-1кОм

0
Dafin314 Dafin314 2 года назад #

В терраэлектроника есть, вчера брал.

0
fedy fedy 2 года назад #

Всем привет. Можно ли как-то отличить ADUM1401 с буквой С от ADUM с буквами А или В ? Слышал, что у них разная скорость, как это влияет на звук? Или есть способы проверить их приборами? Хочу купить у китайцев, но боюсь подсунут х.з.ч.

0
secofr secofr 2 года назад #

А что, свет клином сошелся именно на этом изоляторе, тут в каментах столько рабочих вариантов предложено.

0
fedy fedy 2 года назад #

В настоящий момент, ходьбы что-нибудь купить, думаю что ADUM это самый доступный вариант. Есть подскажите что и где  еще можно купить за разумные деньги, буду весьма признателен

0
secofr secofr 2 года назад #

С лету MAX22445, ISO7241- это кроме того, что указал автор

0
caleb caleb 2 года назад #

https://aliexpress.ru/item/32787540833.html?_ga=2...

вот тут я покупал, раньше они дешевле стоили, вполне хорошо работают

Этот  изолятор сам по себе дороже адум но при этом он получше будет

0
fedy fedy 2 года назад #

Спасибо, купил. Главное, чтобы не подделка была !

0
caleb caleb 2 года назад #

Поезд ушел, цена на эти IL717 почти в 2 раза скаканула

0
caleb caleb 2 года назад #

хочу попробовать на adm1485 замутить развязку, вот измерить нечем как оно будет работать

0
Dafin314 Dafin314 2 года назад #

Адум за тысячу на Авито купил. Адекватных цен в ближайшее время нам не видеть.

0
caleb caleb 2 года назад #

я зарекся их покупать, постоянно какие-нибудь с ними проблемы, косяки, еще и работают они посредственно

да и не факт что ваш купленный за 1000 не с алиэкспресса где их по 200-400 полно

0
Dafin314 Dafin314 2 года назад #

Брал уже у того продавца редкие позиции, проблем не было, говорил что закупался у производителя несколько лет назад.

0
fedy fedy 2 года назад #

Радиомагазины одурели, с такими ценами скоро все будем брать в Китае !

0
secofr secofr 2 года назад #

Зачем столько эмоций!  Все импорт. Посмотрите на доллар и на цены на али. Все в соответствии. Только наша с вами з/п не поднялась :(  Если хочется быстро послушать, так адаптер совсем не обязателен, можно ведь и без него обойтись. Вполне вероятно, что магазины скоро вообще ничего не привезут, логистика мимо России.

0
caleb caleb 2 года назад #

Да собственно основная масса с китая и есть, тут главный косяк что там много левоты, а магазины правильные фактически на нормальном фабричном китае отовариваются. Весь основной шлак можно сказать, или поделки крестьян непойми из чего, или мусор с тех самых фабрик.

Я для себя начал изучать что могут наши заводы, могут много чего, только как купить и где, большой вопрос…

Даже вон чего нашел!!!

https://niiet.ru/product-category/chips/dais/cap/a...

Понятно что оно морально фактически устарело, но сам факт! Хотя кому как, вон куча народу от 1541 прется

0
yuri-tut-by yuri-tut-by 1 год назад #

Возник вопрос по питанию ADUM. Хочу подключить через адаптер Visa-DAC c вегалаба. Как вы думаете, ADUM нормально отнесётся к тому, что с одной стороны питание будет 3.3В, а с другой 5В?

0
caleb caleb 1 год назад #

да ему собственно все равно, главное не ниже 2.7в и не выше 5.5в, в мануале абсолютный максимум до 7в указан

у него от напряжения питания только потребление изменится

0
yuri-tut-by yuri-tut-by 1 год назад #

Спасибо!

0
Sergey58 Sergey58 1 год назад #

Приветствую. Visa-DAC это который на AD1865, удалось состыковать с адаптером, как звучит? Развязку на плате цап оставили или убрали?

0
Akimov Akimov 1 год назад #

L1, L2, L4, L6 — можно ли поставить BLM21PG331SN1D?

+1
secofr secofr 1 год назад #

Можно.

0
Akimov Akimov 1 год назад #

Благодарю

0
Akimov Akimov 1 год назад #

Подскажите пожалуйста, где лучше приобрести модуль Amanero.

Может быть, корректнее задать вопрос — какой модуль Amanero лучше приобрести..

(Я понимаю, что эти вопросы здесь задавали уже множество раз, но ответы ранее данные может быть уже потеряли актуальность)

0
secofr secofr 1 год назад #

Написал в личку.

0
streametch streametch 1 год назад #

ADUM3441C — подойдёт для работы модуля в SLAVE?

Sergey754 Sergey754 1 год назад #
Комментарий удален
+1
streametch streametch 9 месяцев назад #

Отвечу сам себе — можно, проверено в железе. Покупал у Виктора (scarp) в толкучке на форуме вегалаб.

+2
admin admin 9 месяцев назад #

Выложил герберы для версии 1.7
