Высококачественный ЦАП AH-D5 с поддержкой DSD и PCM

Предлагаю вашему вниманию высококачественный ЦАП с поддержкой форматов PCM и DSD. Устройство выполнено на премиальном цифро-аналоговом преобразователе AK4490 от Asahi Kasei Microdevices.

Hi-End dac AH-D5 on ak4490

При относительной простоте и невысокой себестоимости, ЦАП обладает отличным звучанием и превосходными парамерами. Устройство совместимо с транспортами Bolero v2 или Charleston от Energy Audio без каких-либо дополнительных переходных устройств.

В устройстве предусмотрена возможность выбора типа цифрового фильтра, выбора режима тактования — master/slave. Цап комплектуется качественными тактовыми генераторами NZ2520SD(A) частотами 24.576Mhz и 22.5792Mhz для поддержки двух сеток частот. Эти генераторы отличаются низким уровнем фазового шума и на частотах ниже 25кГц даже превосходят легендарные Crystek CCHD-957. Переключение сетки частот 44.1/48, режима PCM/DSD, блокировка ЦАПа (Mute) производятся по внешним сигналам с транспорта. Для предотвращения щелчков при изменении режимов аналоговый выход замыкается на землю при помощи реле.

Для использования всех  возможностей AK4490EQ, в частности для реализации поддержки DSD,  чип работает в soft mode под управлением микроконтроллера atmega48/88.

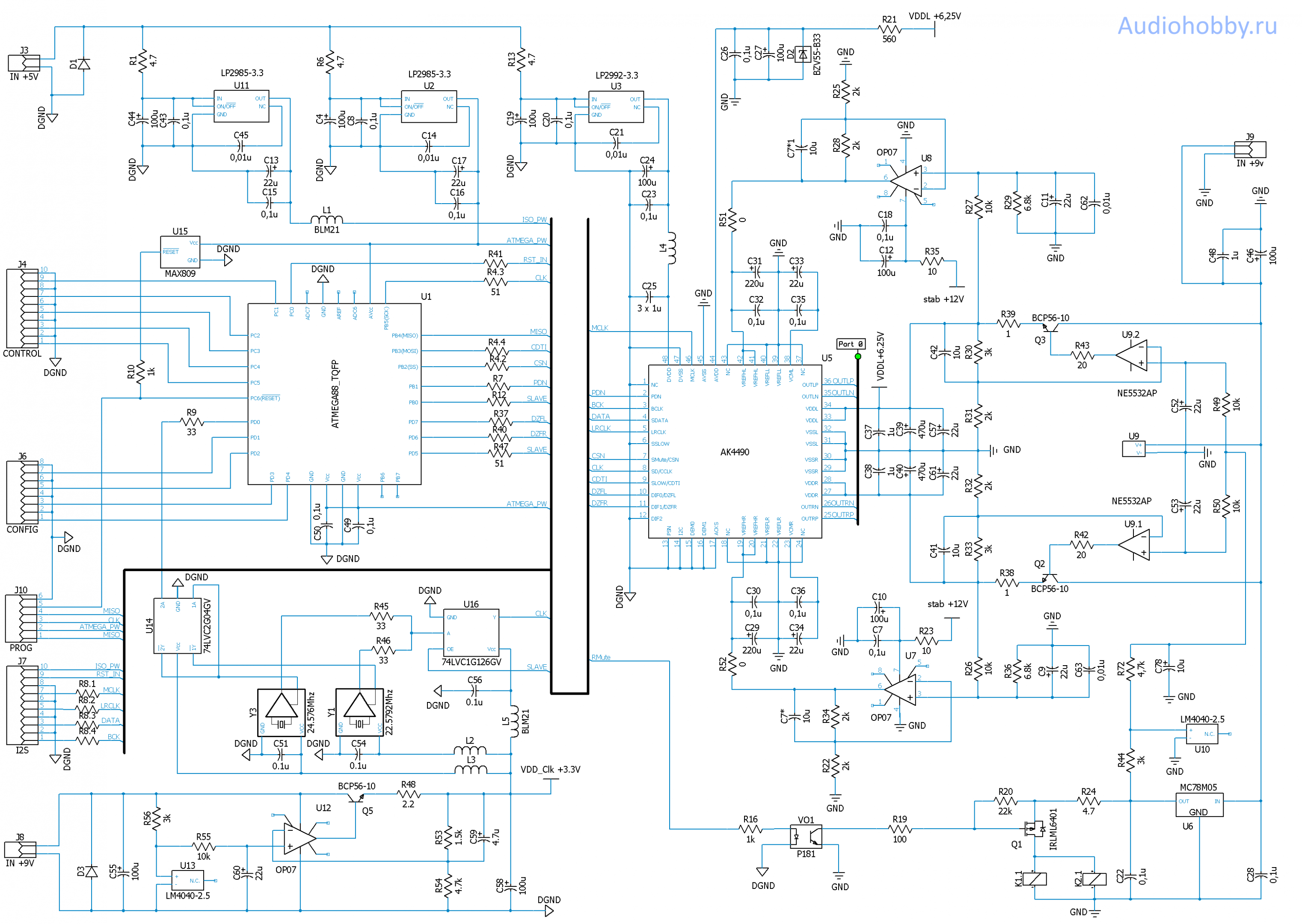

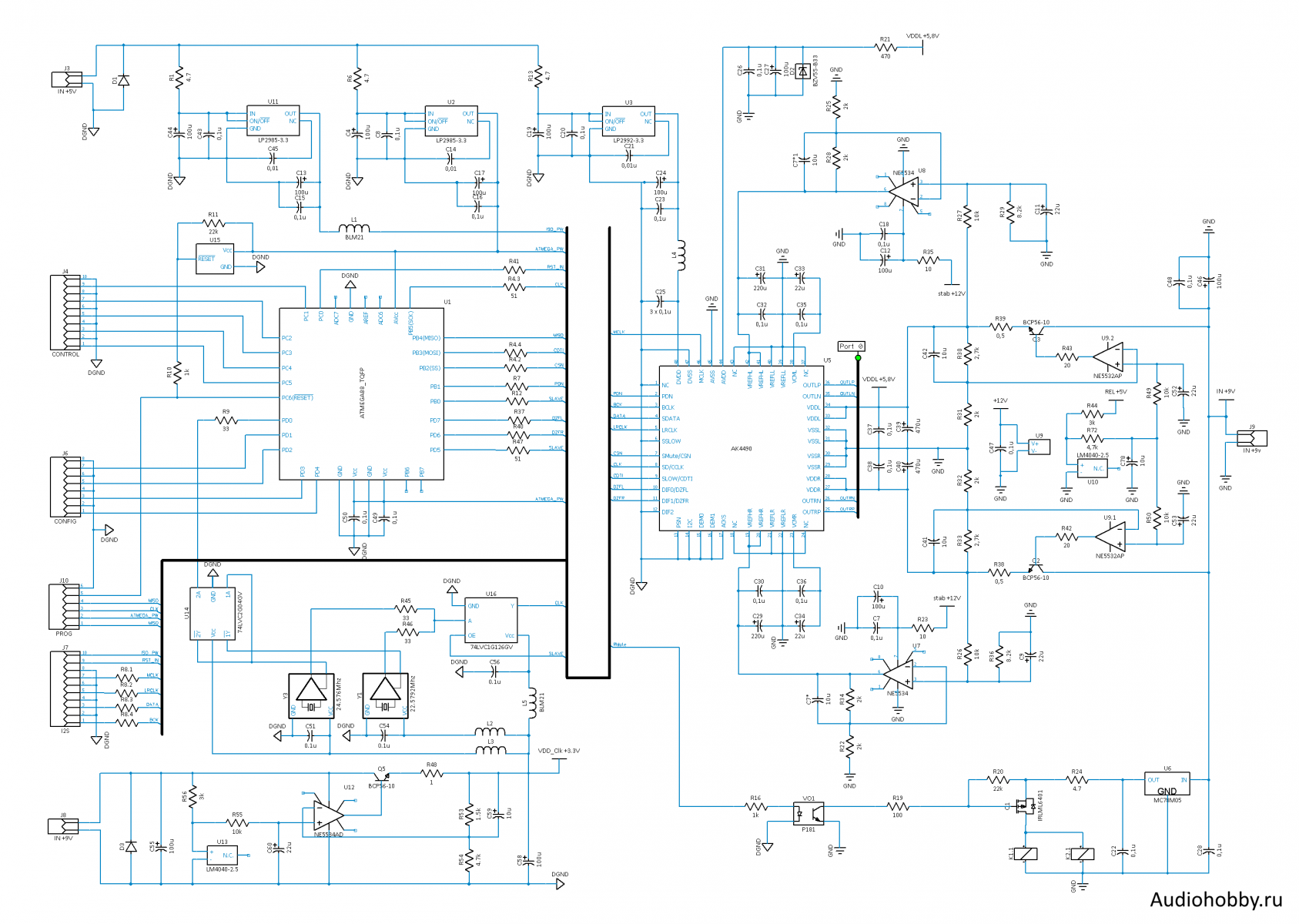

Схема AH-D5

Все цифровые потребители: цифровая часть AK4490EQ, микроконтроллер, внешнее питание для гальваноразвязки, имеют персональные стабилизаторы на LP2985/LP2992/ADP151. Для питания тактовых генераторов предусмотрена отдельная линия питания с низкошумящим стабилизатором на основе ИОН-ФШ-ОУ.

Hi-End цап AH-D5 на ak4490

Питание выхлопа и аналоговой части AK4490EQ (VDDL/VDDR) выполнено по классической схеме ИОН-ФШ-ОУ. По результатам экспериментов с первой собранной платой VDDL/VDDR решено было увеличить до 6.25В (согласно даташиту 7.2В максимально допустимое питание), а референса оставить равным 5В (хоть по даташиту и указано для него VDDL/R-0.5, но никаких проблем из-за его снижением до 5в замечено не было). Таким образом удалось снизить искажения цапа, а сам спектр искажений стал более мягким. Дальнейшее же увеличение VDDL/VDDR при VREFHL/R = 5 позволяет еще больше снизить искажения, но это уже не так заметно, поэтому решено было оставить некоторый запас.

Опорные напряжения VREFHL и VREFHR формируются также отдельными стабилизаторами ИОН-ФШ-ОУ c применением низкошумящих ОУ, но уже без умощняющего транзистора, т.к. потребление по этой линии не более 1мА. Как показала практика данное питание можно дополнительно зашунтировать полимерными или танталовыми конденсаторами (с хорошим запасом по напряжению). Я для этого использова полимерные емкости murata (ECAS, 22 мкФ, 12.5 В, 7.3х4.3х4.2мм). Таким же образом дополнительно было зашунтировано питание VDDL/VDDR.

Питание AVDD реализовано на простом стабилитроне 3.3в, так как потребление по этой линии всего ~1мА.

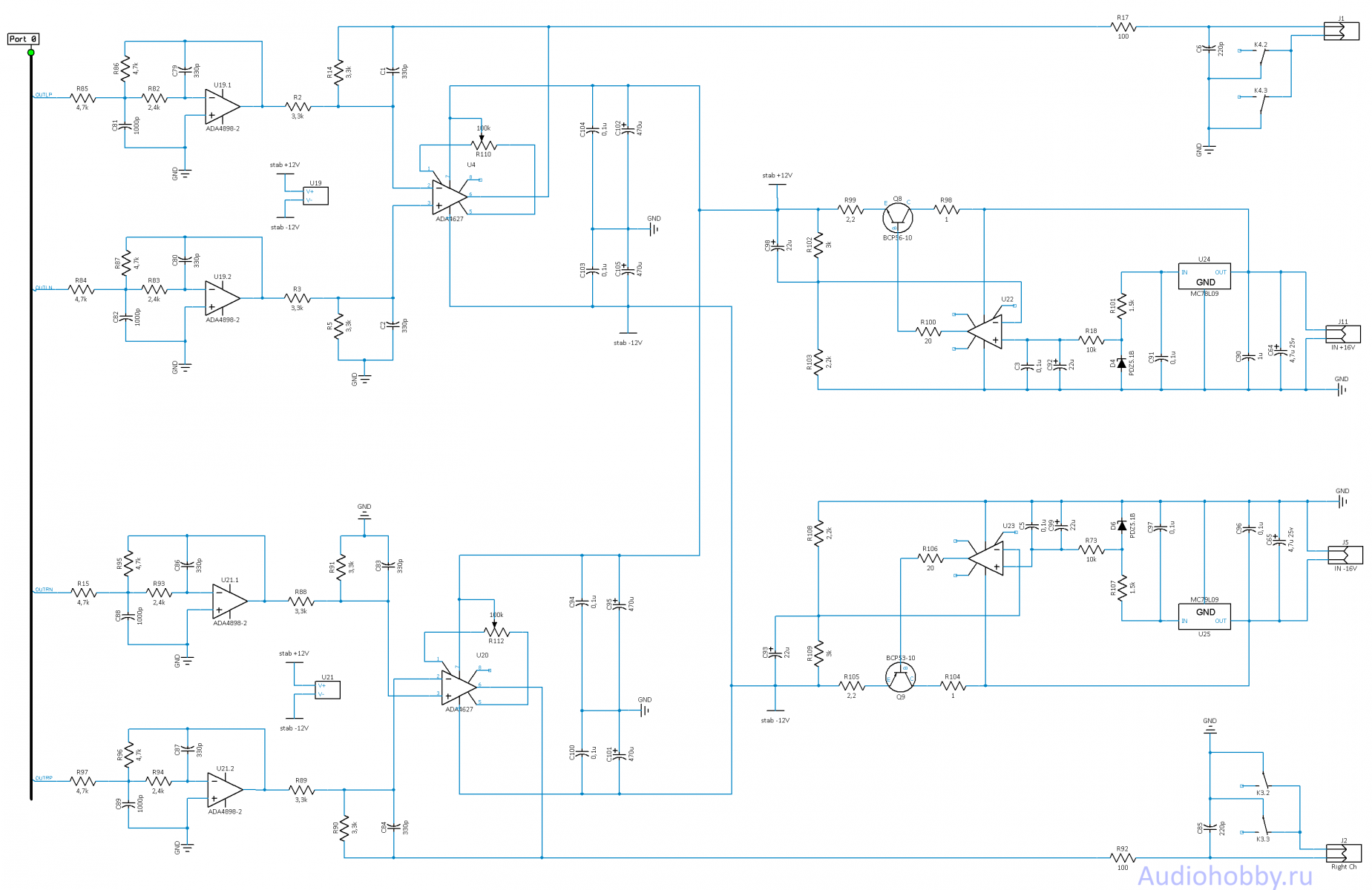

Сигналы каждого выхода ЦАП фильтруются идивидуальными ФНЧ бесселевского типа 2-го порядка с частотой среза ~80кГц после чего сигнал еще дополнительно фильтруется фильтром первого порядка с частотой среза ~150кГц в звене вычитателя.



В качестве ФНЧ рекомендуется использовать высококачественные сдвоенные ОУ: LME49880 или ADA4898-2, имеющие Thermal Pad (обязательна пропайка на плату). Возможно применение других ОУ: OPA1642, OPA1652, AD823, LME49720, LT1364. В звено вычитателя дифференциальных сигналов предлагается использовать высколинейные ОУ: ADA4627, OP42, OPA627. Цепочка точной подстройки нуля на выходе вычитателя должна быть скорректирована согласно даташиту для выбранного ОУ.

Наилучшие субъективные показатели звучания ЦАП у меня получились с применением ADA4898-2 и ADA4627. После их уставки решено было увечить частоту среза фильтра (схема обновлена), с ними звучание цапа порадовало чистыми воздушнысми ВЧ, звучание получилось воздушный и мягким.

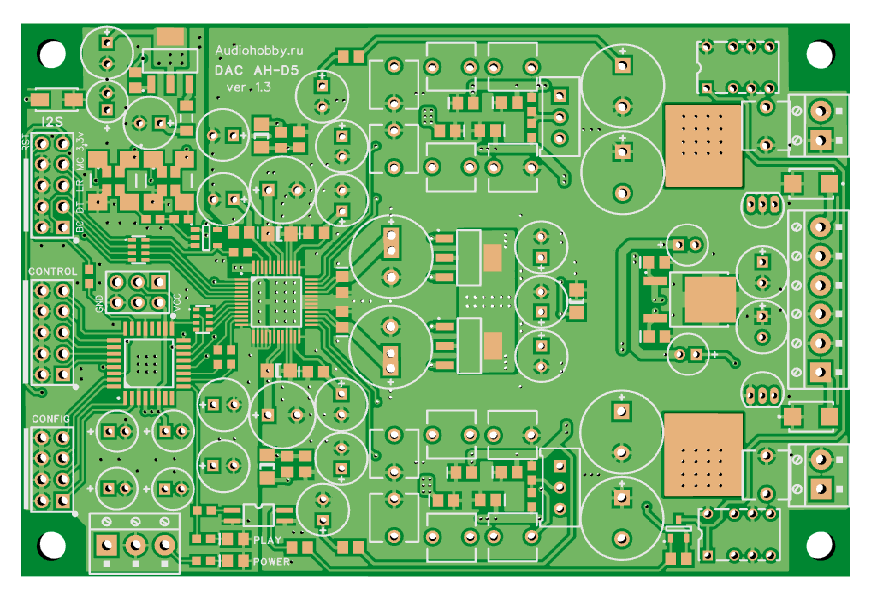

Печатная плата AH-D5

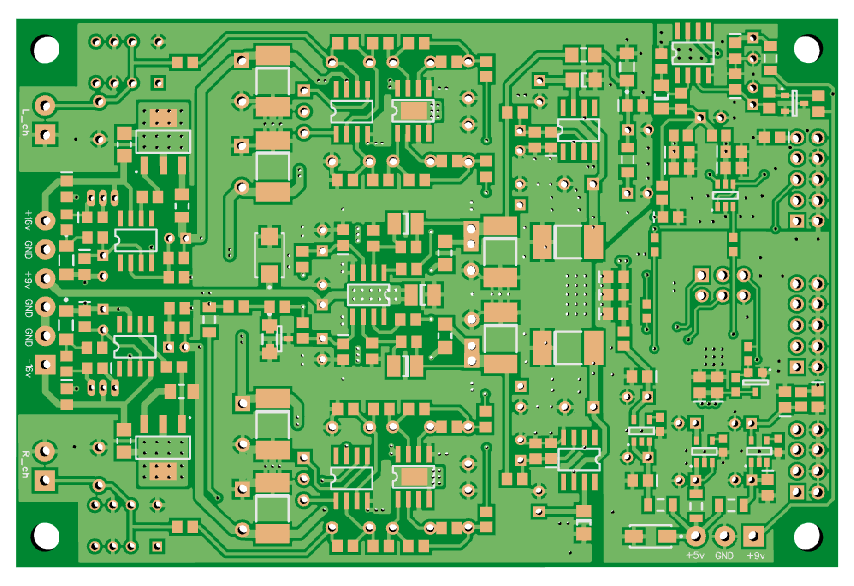

Цап AH-D5 выполнен на двусторонней печатной плате размером 100х67мм. Компановка получилась достаточно плотная, так как для уменьшения стоимости платы необходимо было вписаться в 10х10см.

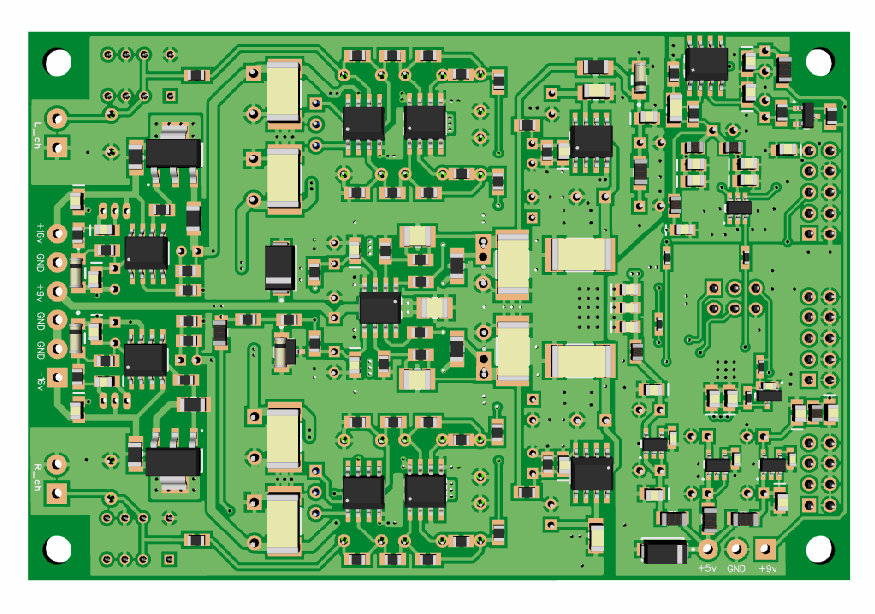

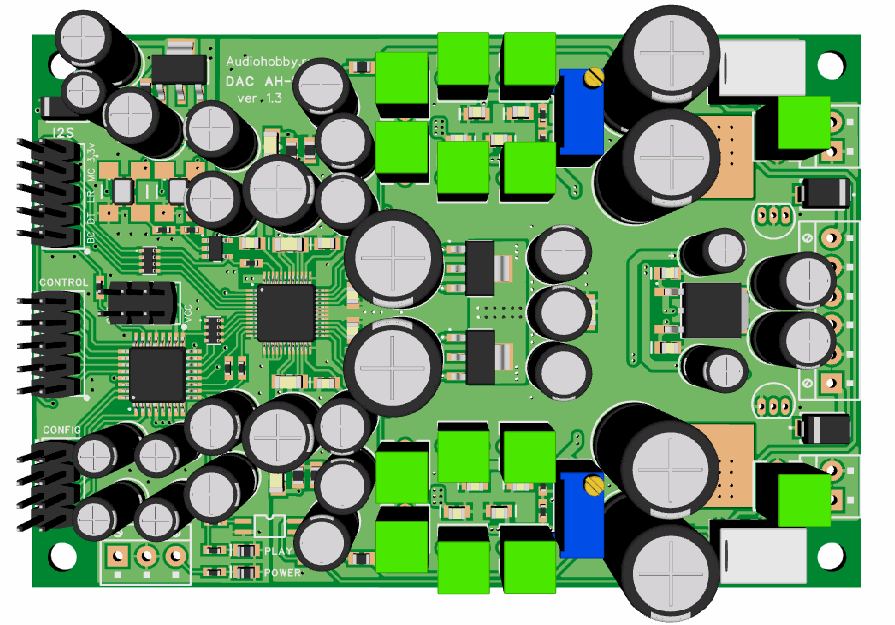

Ниже представлен 3D-вид печатной платы с компонентами

Готовые Gerber-файлы для заказа на производстве доступны для скачивания всем зарегистрированным пользователям.

Разъём I2S

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАПа. Контакт 9 — питание гальванической развязки Bolero / Charleston +3,3 со стороны ЦАПа.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАПа при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс. Данный сигнал не является обязательным. Микроконтроллер сам отслеживает изменение режимов и подает необходимые сигналы сброса для AK4490, но для предотвращения щелчков при смене потока PCM->DSD или обрыве DSD потока необходимо, чтобы транспорт заранее подавал соответствующие сигналы. По умолчанию контакт 10 подтянут к уровню «1».



Разъем CONTROL

По умолчанию все сигнальные пины разъема CONTROL подтянуты к уровню «1».

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если в конфигурации выбран ведомый режим (см. CONFIG)), то данный пин не используется.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличии DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — На них выдаются уровни в зависимости от текущей частоты дискретизации:

Частота дискретизации Pin 5Pin 9
44.1кГц/48.0кГц/DSD6400
88.2кГц/96.0кГц/DSD12810
176.4кГц/192.0кГц/DSD25601
352.8кГц/384.0кГц/DSD51211

Значения контактов 5 и 9 игнорируется, если в CONFIG выбрана опция автоматического определения частоты дискретизации (см. CONFIG).



Разъем CONFIG

По умолчанию все сигнальные пины разъема CONFIG подтянуты к уровню «1». Установка джампера устанавливает уровень «0».

Контакты 1, 3 задают режим работы цифрового фильтра:

Режим фильтра Pin 1 (SLOW bit)Pin 3 (SD bit)
Sharp roll-off filter00
Slow roll-off filter10
Short delay Sharp roll-off filter01
Short delay Slow roll-off filter11

Контакт 5 — режим тактования ЦАП-а. Уровень «1» задает ведущий режим (master mode). При подаче «0» устройство переходит в ведомый режим (slave mode), другими словами цап должен тактироваться вешним клоком.

Контакт 7 — режим определения частоты дискретизации. Если уровень «1», то частота мастер клока и частота дискретизации определяются автоматически (AK4490 — Auto Setting Mode, ACKS bit = “1”). Если «0», то частота MCLK определяется автоматически, а частота дискретизации передается с транспорта, задается пинами управления 5 и 9.

Замеры искажений

Измерения производились на модифицированной ASUS Xonar STX II с подключением AH-D5 к цифрововому выходу самой звуковой карты. Замеры для лучшей наглядности приводятся для одного из каналов ЦАП на лучший из каналов линейного входа звуковой карты.



 Замеры искажений в RMAA, 1кГц, по уровню 0Дб



Спектр выходного сигнала 1кГц, 0Дб (24bit. 44.1кГц)



Спектр выходного сигнала 1кГц, 0Дб (24bit. 48кГц)



Спектр выходного сигнала 1кГц, 0Дб (24bit. 96кГц)



Спектр выходного сигнала 1кГц, 0Дб (24bit. 192кГц)

Подъем шумовой полки после 50кГц для измерений 24bit-192кГц обусловлен особенностями АЦП звуковой карты, а не самим AH-D5.

Дополнение

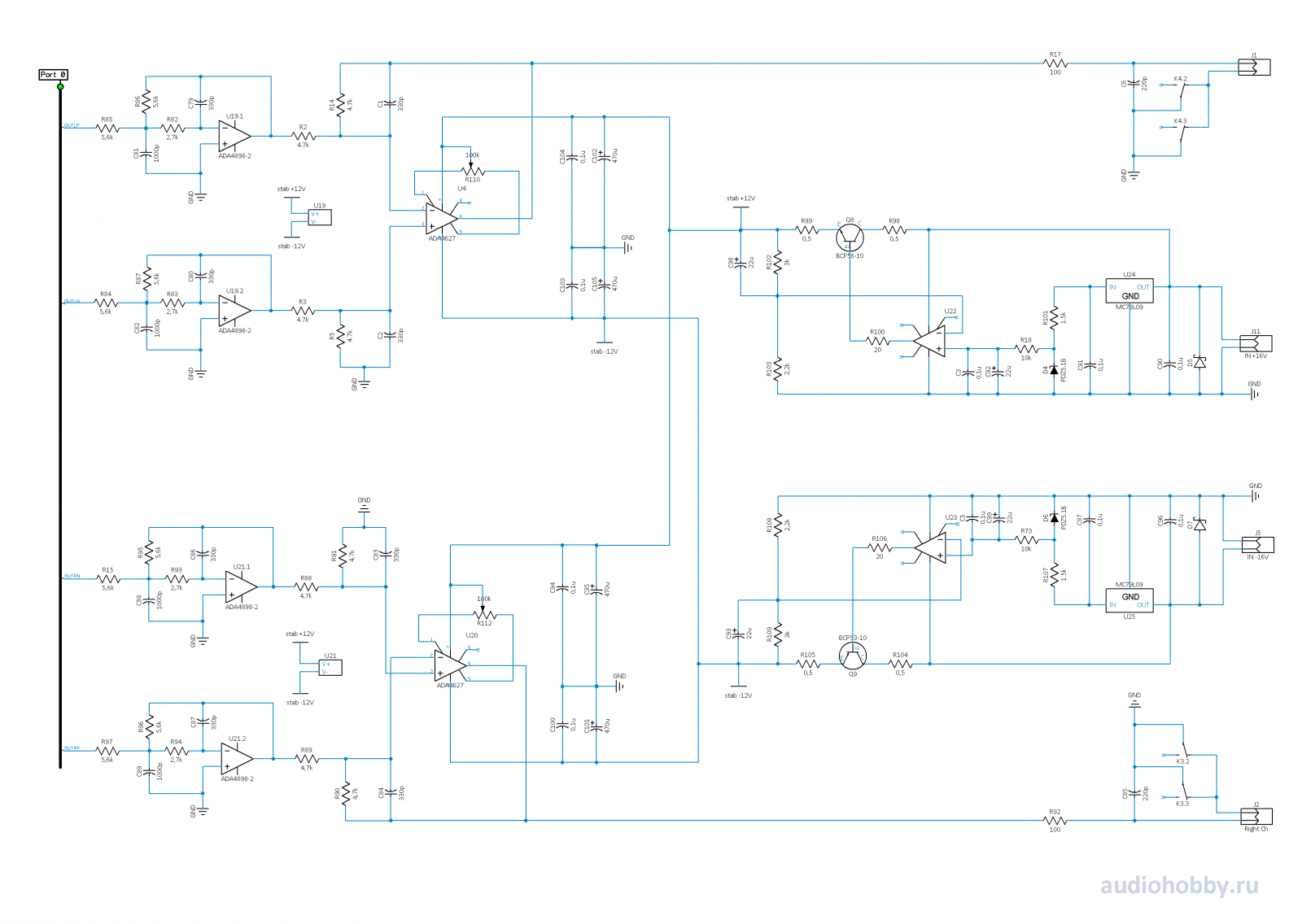

Закупив новую партию ne5534, столкнулся со звоном стабилизаторов аналогового выхода. Новые ОУ оказались крайне неустойчивы при КУ=1, а стабе при подключении длинными проводами к модулю питания показали генерацию, которая проявлялась пилой амплитудой ~ 10мВ на частоте ~ 25 мГц на входе стабилизатора.

В звуке это выражается зажатостью звучания, страдает микродинамика. Теперь понятна причина редких плохих отзывов некоторых радиолюителей на стабы ИОН-ФШ-ОУ.

Решить проблему удалось без изменеия схемы и замены ОУ, просто увеличив номиналы входных емкостей до 1мкФ (дополнительно я еще установил на посадочные места защитных диодов от переполюсовки в верхнем слое платы SMD электролиты номиналом 4.7мкФ на 25в) и номинал эмитерных резисторов в транзисторах стабилизаторов до 2.2Ом.

Также подкорректировал номиналы фильтра с учетом результатов прослушиваний. Схему обновил с учетом последних изменений.

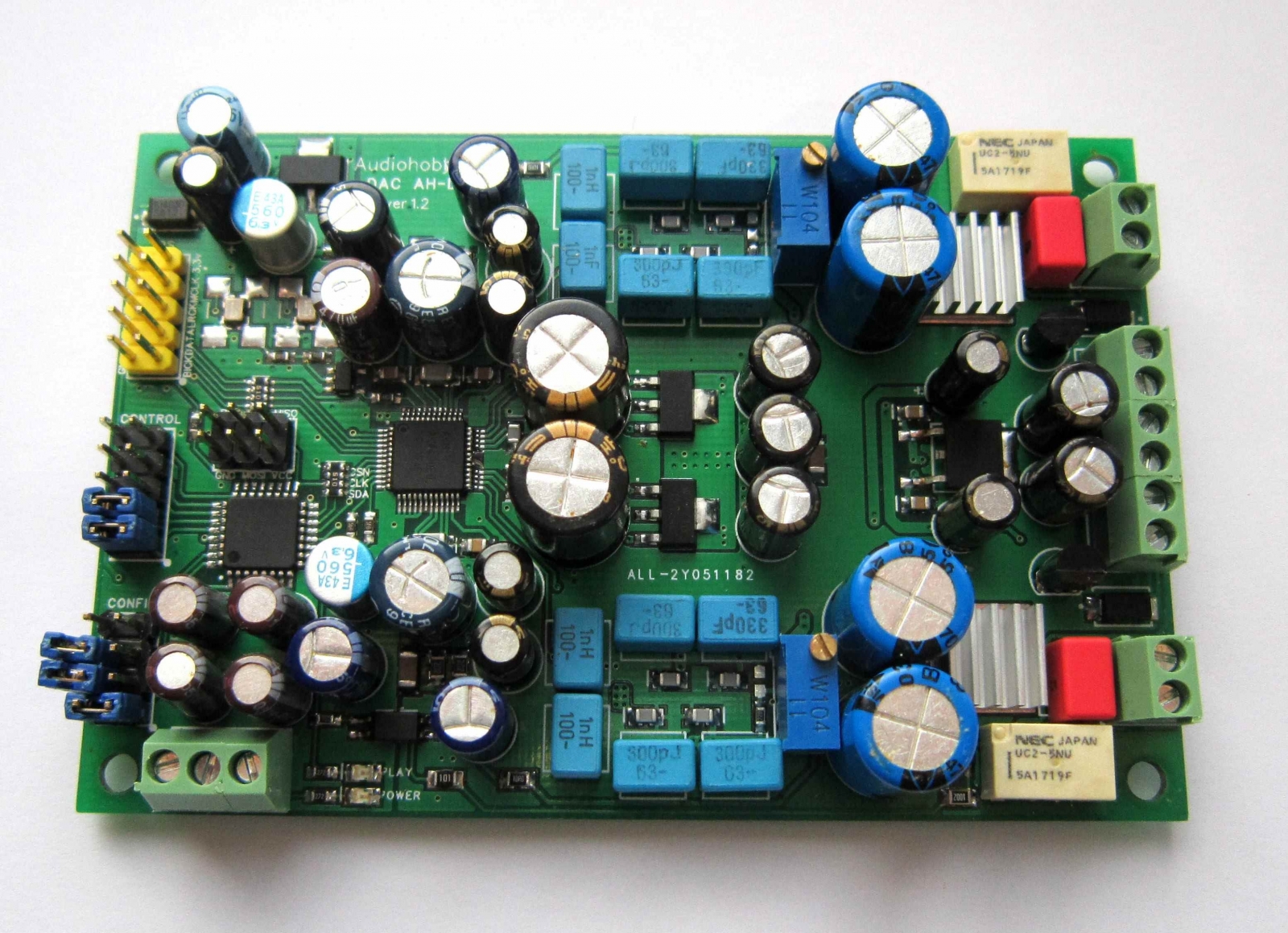

Фотографии готовой конструкции

Ниже на фотографиях представлены: сам ЦАП, транспорт Bolero v2, модуль питания AH-PW5, усилитель для наушников AH-P2.

Часть 2. Описание модуля питания AH-PW5, представлено в отдельной статье.

Часть 3. Плату адаптера для USB модуля Amanero можно рассмотреть как дешевую альтернативу транспортам Bolero и Charleston.

Модуль ЦАП AH-D5 на ak4490Модуль питания AH-PW5Модуль ЦАП AH-D5 на ak4490 верхняя сторонаМодуль ЦАП AH-D5 на ak4490 нижняя сторонаМодуль ЦАП AH-D5  v1.0 верхняя сторонаМодуль ЦАП AH-D5  v1.0 нижняя сторонаМодуль ЦАП AH-D5 c транспортом Bolero v2Модуль ЦАП AH-D5 c транспортом Bolero v2 и модулем питания

Вложение: ah-d5-output-stage-scheme.png 101,41 KB (Скачиваний: 43)

Вложение: AH-D5-scheme.png 174,91 KB (Скачиваний: 155)

Приватное вложение: AH-D5-gerbers.zip ()

Приватное вложение: dac4490_dacAH-5_1.2_avr_v2.hex.zip ()

Приватное вложение: dac4490_dacAH-5_1.2_avr_v5.hex.zip ()
