Модуль индикации для аманеро
При создании проекта ЦАП-а хотелось получить законченную конструкцию. Так в дополнение к адаптеру для аманеро v1.4 решено было разработать модуль индикации.
Модуль выводит на экран информацию о текущей частоте дискретизации, используя пины F0-F3 на аманеро. Но стоит отметить, что их функциональность была добавлена только в свежих прошивках аманеро. На китайских клона со старой прошивкой, опция «Enable F0, F1, F2, F3» (включаемая в oemtools) может оказаться нерабочей. Для работы модуля требуется включение F0-F3.
К сожалению информация о частоте дискретизации для DSD режима в документации combo 384 оказалась не описана. Но опытным путем было установлено, что все же вся информация доступна на пинах F0-F3.
У меня получилась следующая таблица
PCM DSDOE=0 0 (F3), 0 (F2), 0(F1), 0(F0) - 32kHz 0 (F3), 0 (F2), 0(F1), 1(F0) - 44.1kHz 0 (F3), 0 (F2), 1(F1), 0(F0) - 48kHz 0 (F3), 0 (F2), 1(F1), 1(F0) - 88.2kHz 0 (F3), 1 (F2), 0(F1), 0(F0) - 96kHz 0 (F3), 1 (F2), 0(F1), 1(F0) - 176.4kHz 0 (F3), 1 (F2), 1(F1), 0(F0) - 192kHz 0 (F3), 1 (F2), 1(F1), 1(F0) - 352.8kHz 1 (F3), 0 (F2), 0(F1), 0(F0) - 384kHz DSD DSDOE=1 1 (F3), 0 (F2), 0(F1), 1(F0) - DSD64 1 (F3), 0 (F2), 1(F1), 0(F0) - DSD128 1 (F3), 0 (F2), 1(F1), 1(F0) - DSD256 1 (F3), 1 (F2), 0(F1), 0(F0) - DSD512
Для управления дисплеем я использовал микроконтроллер atmega88/168. Дополнительно на плате был предусмотрен дополнительный разъем для подключения «конфига цап», что позволило еще управлять режимами цифрового фильтра. Управление реализовано на 2-ух кнопках (разъем J5 Buttons). Вторая из них это кнопка питания, а первая — кнопка выбора цифрового фильтра (переключение идет по кругу из 4-х доступных режимов). Состояние последнего выбранного режима запоминается в постоянной памяти микроконтроллера. Для старшей версии микроконтроллера atmega168 предусматривается реализация прошивки с поддержкой ИК пультов (в разработке).
В прошивке предусмотрена возможность отключить функцию управления ЦФ ЦАП-а, если она не требуется (в случае использования индикации отдельно со сторонним ЦАП-ом). Для этого достаточно просто установить джампер вместо кнопки (разъем J5 Buttons pins 1-2) и перезапустить модуль. Информация о типе выбранного цифрового фильтра выводиться на экран не будет.
Аналогично можно отказаться от функции кнопки включения.

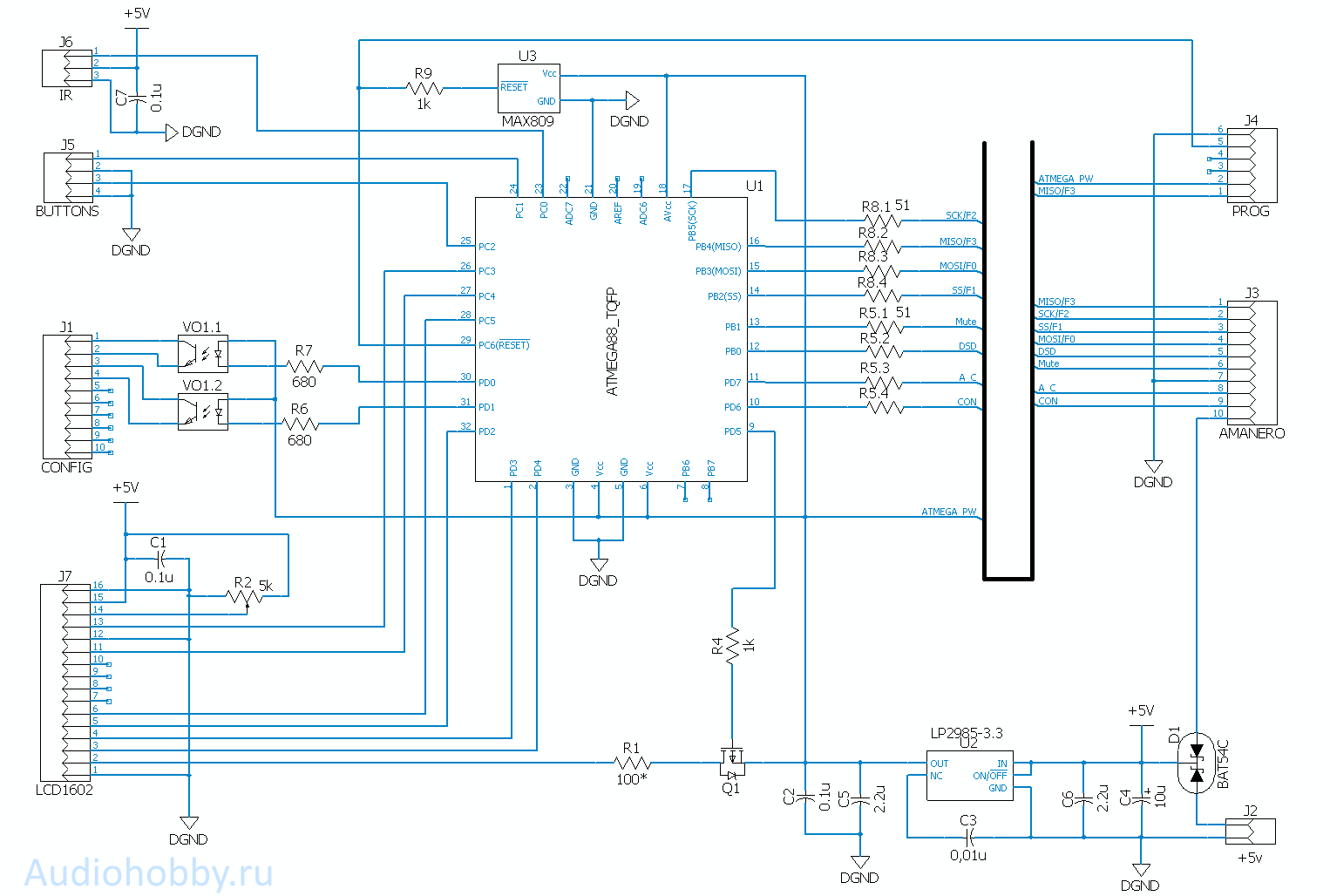

Схема модуля индикации
Печатная плата модуля индикации
Модуль выполнен на двусторонней печатной плате размером 100х37мм. Ниже представлен 3D-вид печатной платы с обоих сторон.
В качестве дисплея я использовал наиболее распространенный LCD 1602A, который может отображать ASCII символа в 2 строки (16 знаков в 1 строке) каждый символ в виде матрицы 5х7 пикселей.
Сам дисплей легко крепиться к плате с контроллером.
Разъем INDICATOR и подключение
Разъем J3 используется для подключения к адаптеру для аманеро v1.4. Можно, конечно, подключить индикацию и напрямую к amanero без всякого адаптера.
Распиновка разъема следующая:
Контакт 1 — F3 (входящий с amanero)
Контакт 2 — F2 (входящий с amanero)
Контакт 3 — F1 (входящий с amanero)
Контакт 4 — F0 (входящий с amanero)
Контакт 5 — флаг DSD потока на выходе. (входящий с amanero)
Контакт 6 — mute. (входящий с amanero)
Контакты 7 — GND, земля.
Контакты 8 — +3.3В. (в логике управления и индикации не используется)
Контакты 9 — connect (выходной управляющий сигнал, cлужит для перевода ЦАП-а в активный режим (применительно к AH-D5/6). Если уровень «0» — ЦАП переходит в спящий режим. Таким образом реализуется функция включения / выключения
Контакты 10 — +5В - входное питание для модуля индикации (см. ниже).
Подключить индикацию можно к более ранней версии адаптера к amanero v1.3, но с некоторым неудобствами. Так как в нем отсутствую последние 2 пина — 9 и 10 (разведен разъем 2х4, распиновка которого совпадает с младшими пинами 1-8 модуля индикации). При подключении к нему модуля индикации, предлагается подать питание на разъем J2 EXT_POWER, а сигнал (Контакты 9 ) включения ЦАП предлагается завести отдельным проводом на разъем «usb ready» адаптера и запаять перемычку в положение opt2 на самом адаптере.
Питание модуля индикации
При использовании совместно с платой адаптера к amanero, в случае внешнего питания amanero, питающее напряжение +5в поступает на модуль индикации с J3 INDICATOR pin 10.
В случае, если адаптер используется без внешнего питания +5В (если amanero питается от USB), то потребуется на модуль индикации подать свое питание, гальванически не связанное с питанием самого ЦАП-а.
Следует отметить, что у модуль связан гальванически с грязной цифровой землей модуля amanero, поэтому связывать его землю с чистой землей ЦАП-а нельзя, если используется гальваническая развязка. Это следует учесть для тех, кто будет собирать цап в металлическом корпусе.
Внимание, при прошивке модуля индикации, разъем J3 (TO AMANERO) должен быть отключен. Для работы модуля необходимо включить на модуле amanero F0-F3. Сам МК надо сконфигурировать на частоту 1Мгц (при 8Мгц могут наблюдаться ироглифы на дисплее).
