Владимир, в схемах мостового УМЗЧ X1/1 ошибочно соединен с "+" питания ОУ. Фактически на схеме он закорочен с X1/4. Явно видная ошибка рисования. На плате всё разведено правильно, X1/1 соединен с С3, с "-" питания ОУ.
Насчёт разъёма X1 не совсем понял: контакт X1/1 — отрицательное, X1/4 — положительное напряжение, так нарисовано на схеме и на плате. Или я чего-то не вижу уже :)
Внёс исправление V1.2 и заменил во вложении файлы lay6 и гербер. На плате V1.1 можно перерезать дорожку от вывода R31 и соединить его перемычкой с идущей рядом минусовой шиной.
Нашел ошибку на печатной плате мостового УМЗЧ версии 1.1! Центральный контакт перемеменного резистора R8 через резистор R31 должен соединятся с 4 выводом DA1, а он соединяется с землёй !
Подробнее расписал рекомендации по емкостям, в BOM разделил строки и добавил рекомендации
«В качестве выходных емкостей С15 / С12 стабилизатора рекомендованы гибридные емкости Panasonic ZA / ZC серий, например EEHZA1V151P. Хоть эти емкости в SMD исполнении, но ничего страшного, ножки выравниваем и запаиваем в плату, как выводные.
В качестве эксперимента можно попробовать установить пленку номиналом не менее 6.8мкф, например, MKS2B046801M00JSSD. При этом С43 / С48 следует обязательно удалить, иначе вероятен звон стабилизатора.
Для лучшей повторяемости рекомендую увеличить номиналы: C44/49 до 68пФ и С47/51 до 220пФ, а номинал резистора R46/34 уменьшить до 100Ом, также С43 / С48 лучше вообще не устанавливать.»
По остальным
C10, C20 в цепях референса - максимально качественные Audio Cap, выбираем на свой вкус (рекомендую elna cerafine / silmic ii / nichicon FG / KA), сильно влияют на итоговое звучание. Гибридные именно в этой позиции не самый лучший вариант.
C45, C50 — рекомендация ставить EEHZA1V151P или любой полимер номиналом 100u-560u (влияние на итоговый результат слабое)
Скорее его убило отсутствие в этом SMSL гальванической развязки, не первый у кого он помирает при манипуляциях с подключениями питаний при подключенном к компьютеру USB.
А мог подключенный для зарядки к тому же БП (на скрине) павербанк убить XMOS? Просто я не понимаю, откуда было столько искр, когда я микро usb пытался воткнуть.
Кстати, официальный продавец SMSL прислал мне XMOS, мастер его заменил и все заработало.
Для транзисторов BF862 я использовал даташит от Fairchild 1998 года. Там указана такая цоколёвка: если смотреть на транзистор сверху, два вывода сверху, один снизу, то нижний это затвор, исток справа, сток слева. Дело в том, что у транзисторов JFET эти выводы взаимозаменяемы. Вот что можно об этом найти в Интернете: «Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, обычно нет разницы между выводами истока и стока. Проверка сопротивления от истока к стоку даёт такое же значение, как и проверка от стока к истоку. Это сопротивление будет относительно низким (максимум несколько сотен Ом), когда напряжение P-N-перехода затвор/исток равно нулю».
В более поздних версиях даташита на BF862, в частности, от NXP Semiconductors 2000 года, цоколёвка выводов истока и стока по какой-то причине была изменена на противоположную, однако, в даташите отмечается следующее (в разделе DESCRIPTION):
Drain and source are interchangeable (сток и исток взаимозаменяемы)
Поэтому я ничего не стал переделывать, и во всех моих конструкциях использована именно первая цоколёвка BF862, причём эти транзисторы прекрасно себя чувствуют :)
Владимир, что-то не могу понять, по даташитам у BF862 и MMBFJ310 разная (обратная) цоколевка, у вас на схеме указано что она одинаковая. Посмотрел ваши герберы там тоже соединения идут, как будто цоколевка у транзисторов одинаковая.
P.S в даташитах сказано Drain and source are interchangeable, я так понимаю, что Сток и Исток можно менять местами ?
anton11 → Простой усилитель на LM3886 для начинающих 5 часов назад
Mauro Vidalgo — это ИТУН если не ошибаюсь, а ИТУН это своеобразный усилитель, выходное сопротивление выше чем в стандартном включении LMки.
iggus → Простой усилитель на LM3886 для начинающих 13 часов назад
У меня такие платы собранные уже лет 10, а может и больше лежат. Брал в то время непосредственно у Vidalgo, но так пока и не применил никуда.
nabiullin → Простой усилитель на LM3886 для начинающих 15 часов назад

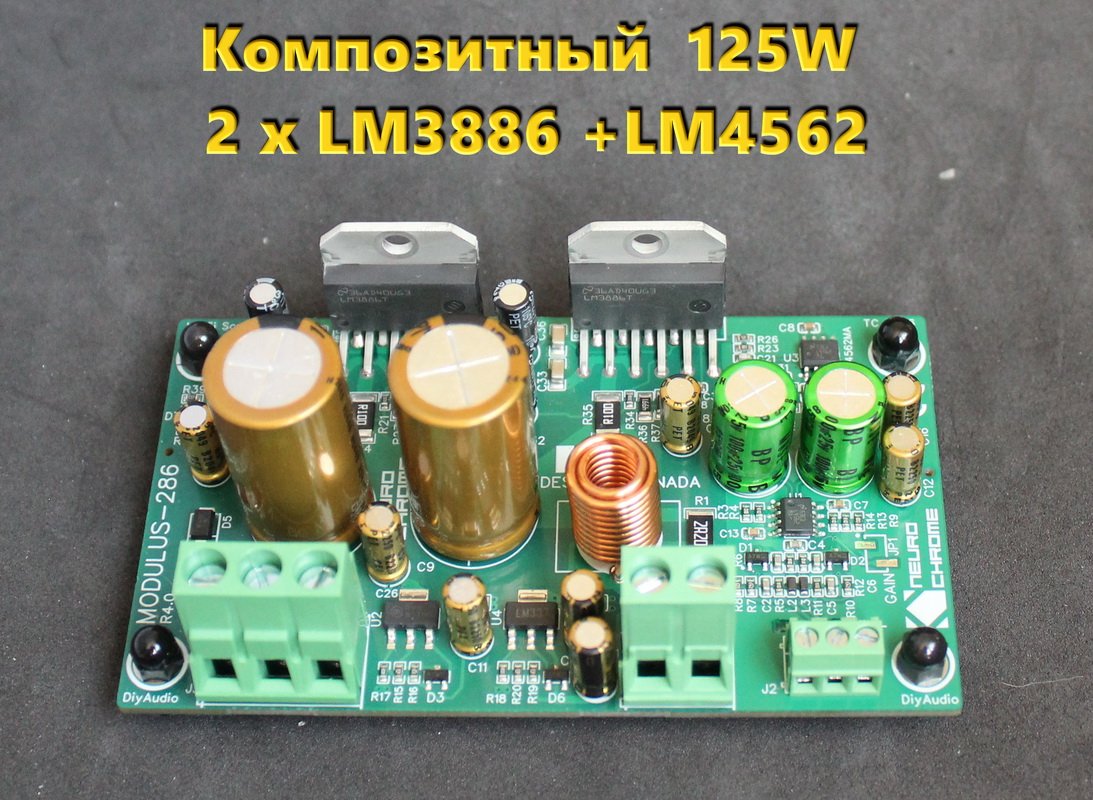

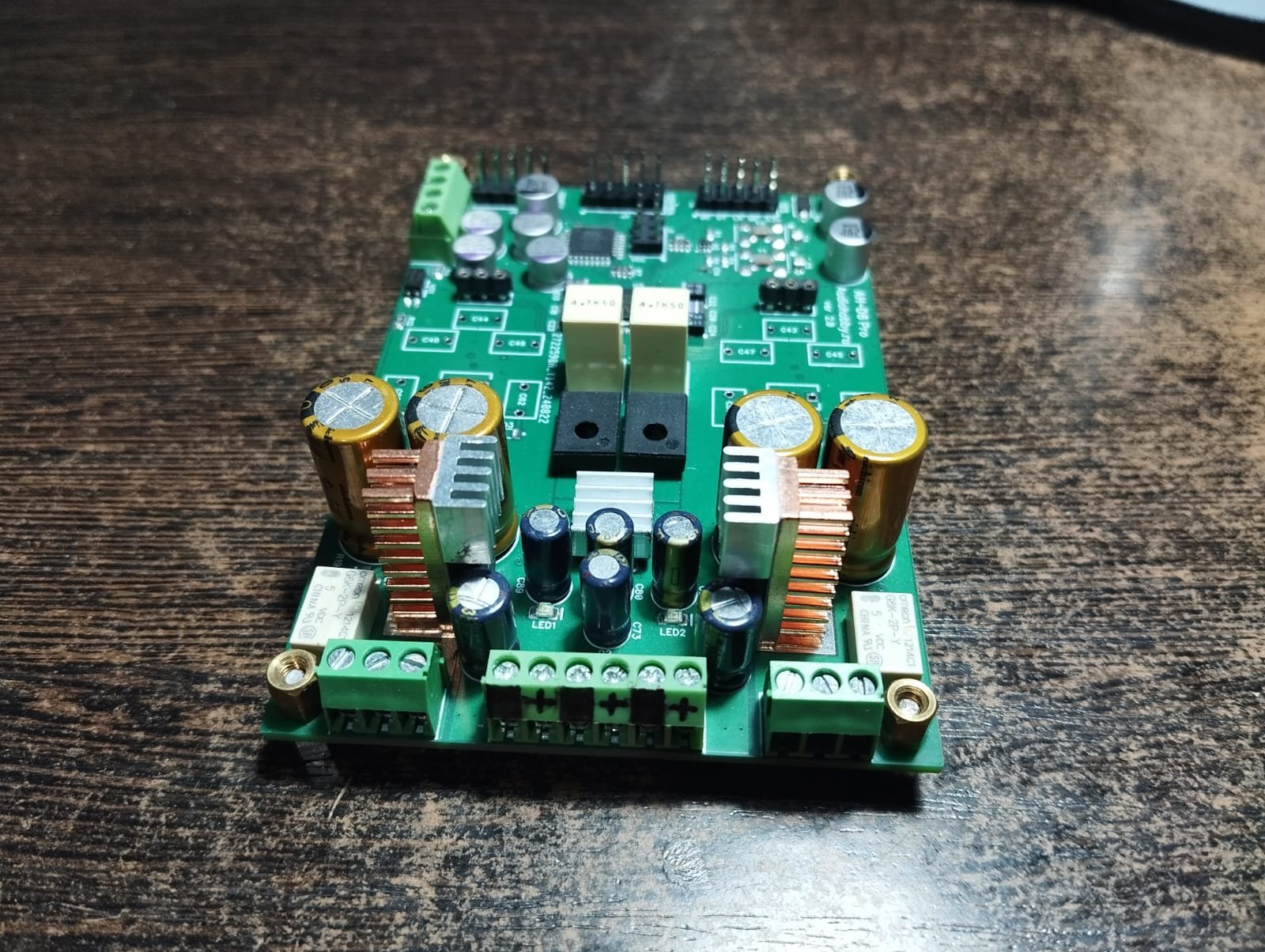

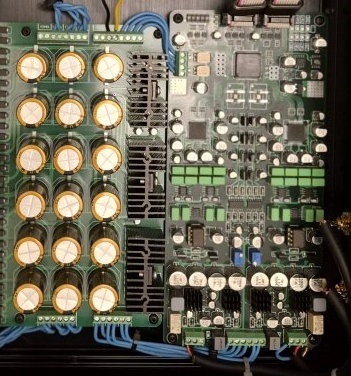

Есть еще такая реализация усилителя на LM3886 Mauro Vidalgo
На борту есть защита и БП, всё в одном, как говорится.
Закажу платы попробовать — собрать.

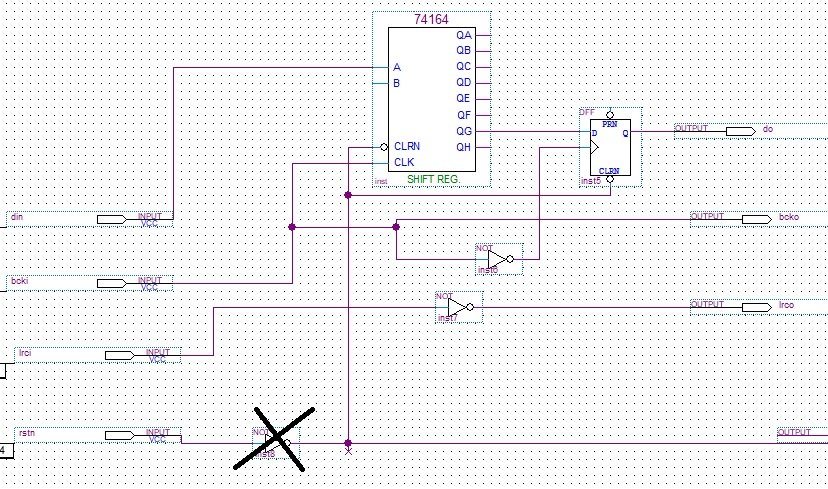

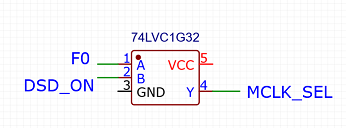

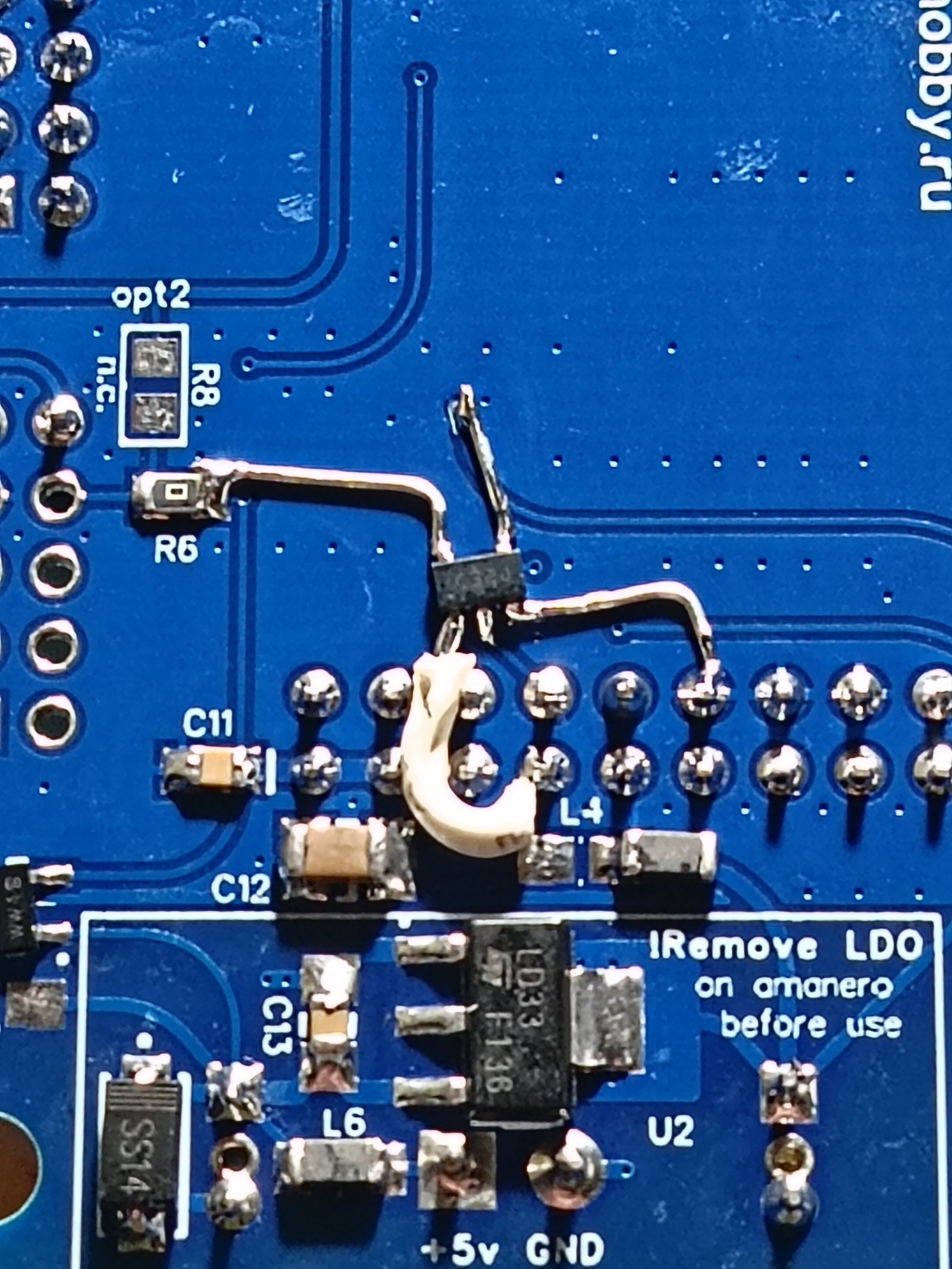

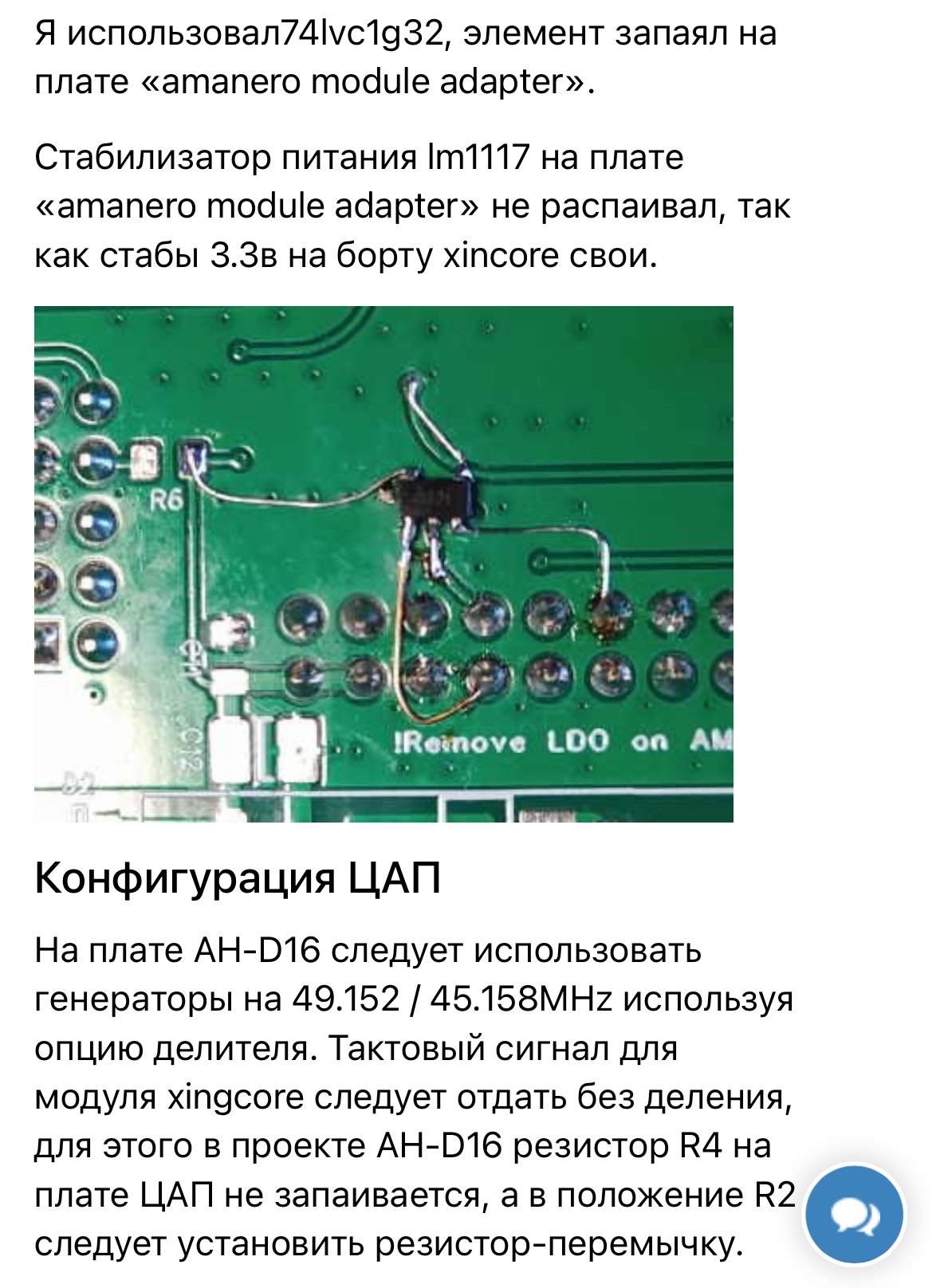

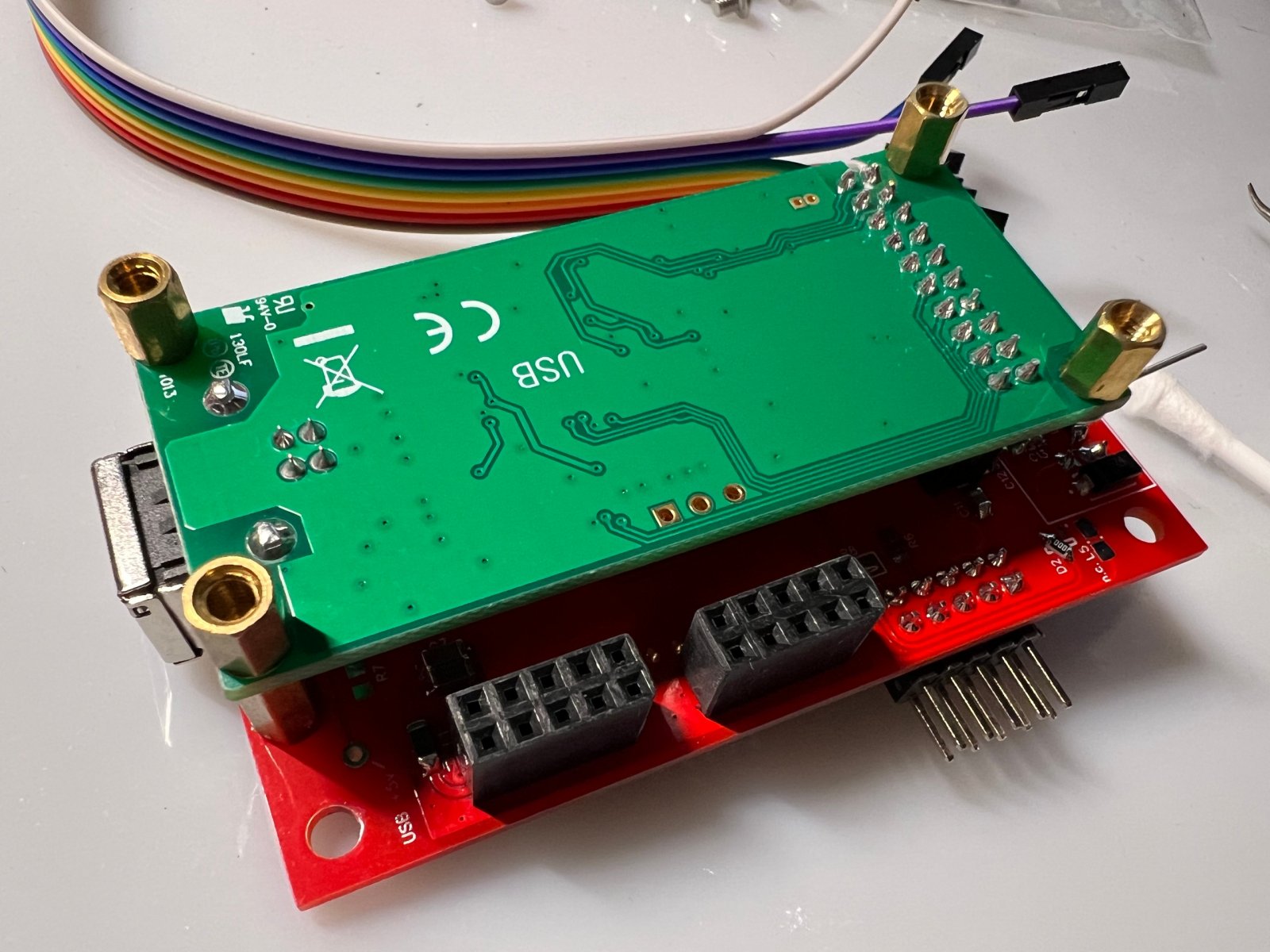

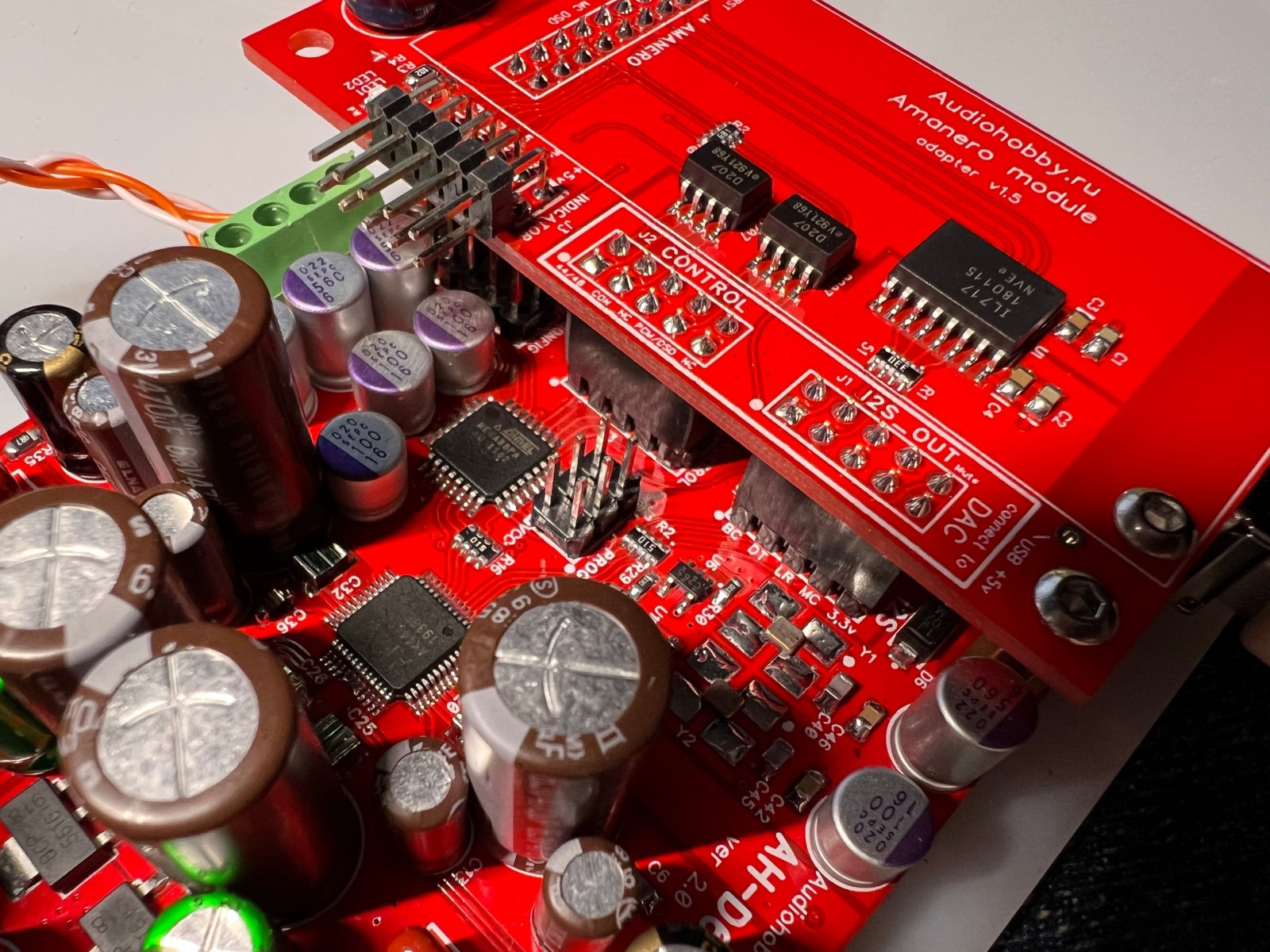

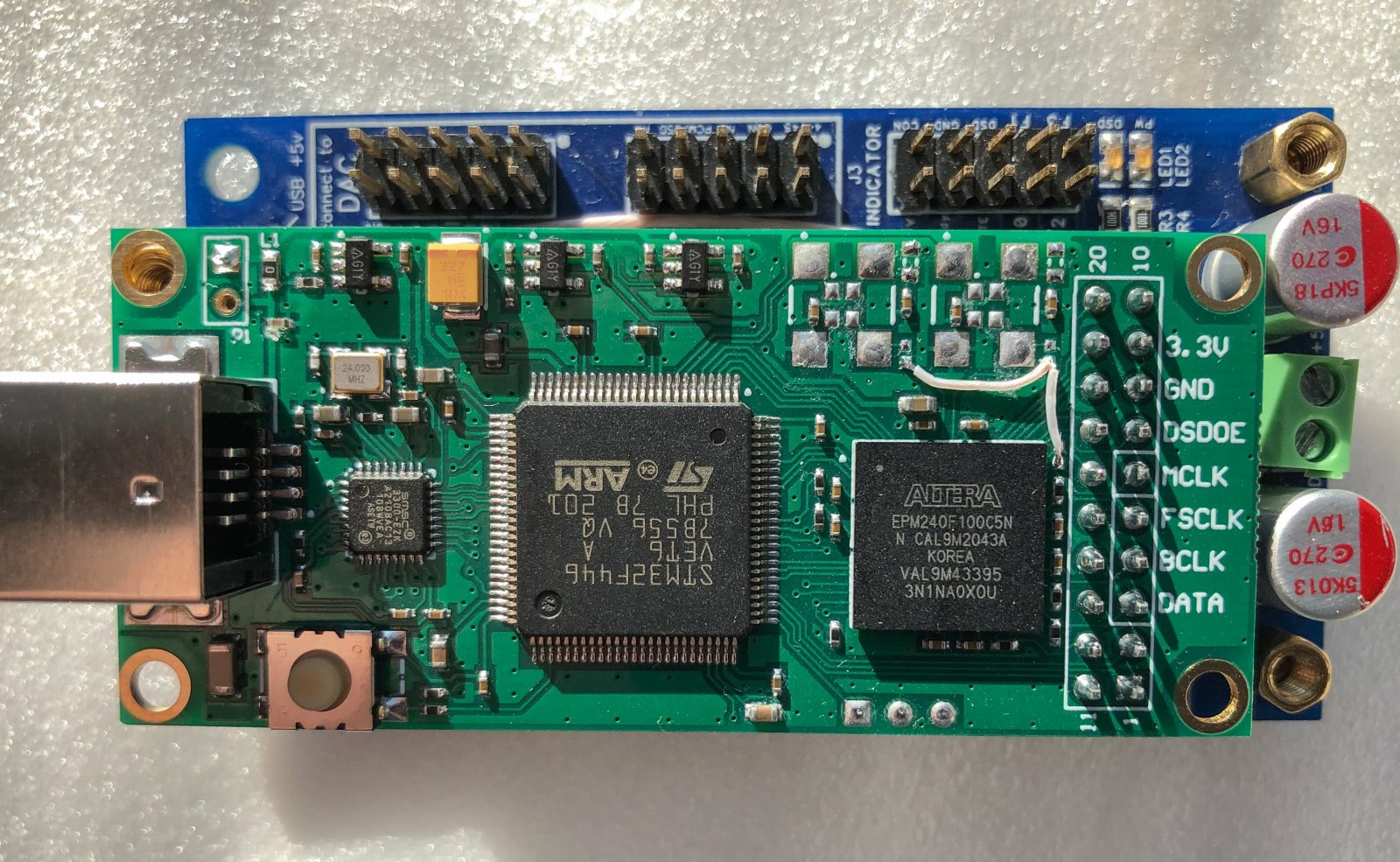

m910 → Переделка модуля XingCore в slave для работы с AH-D16 Pro / AH-D17 Pro 22 часа назад
Спасибо.
admin → Переделка модуля XingCore в slave для работы с AH-D16 Pro / AH-D17 Pro 1 день назад
Ну мне NDK приходили, в первых партиях, что брал, они были нормальные. Думаю, что оригинал.
В последней что-то нечитаемое пришло в размере NDK, так что как повезет.
Pushok62 → Два цирклотрона в едином конструктивном исполнении 1 день назад
Да, Сергей, спасибо, теперь увидел, всё исправил!

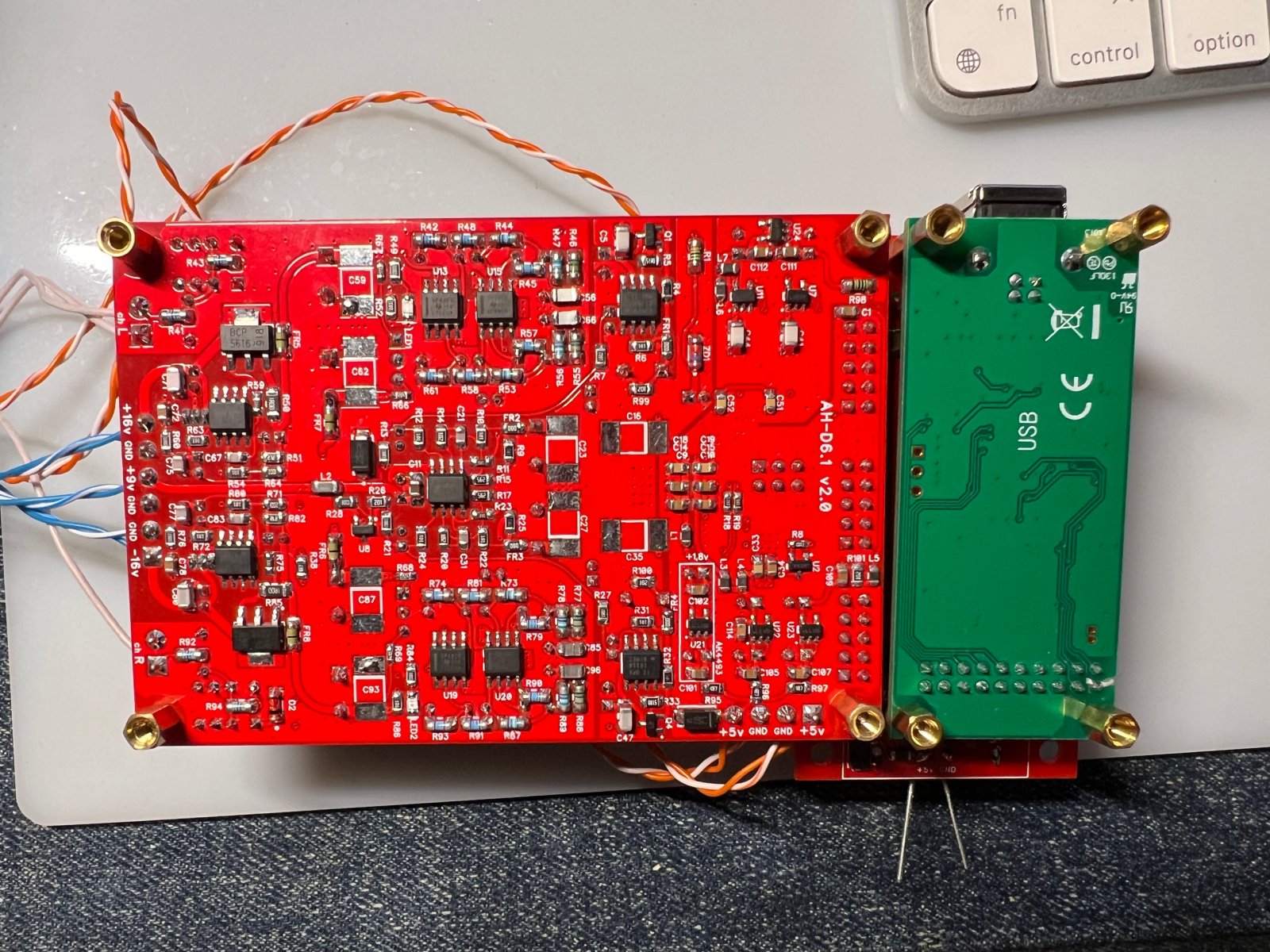

m910 → Переделка модуля XingCore в slave для работы с AH-D16 Pro / AH-D17 Pro 1 день назад

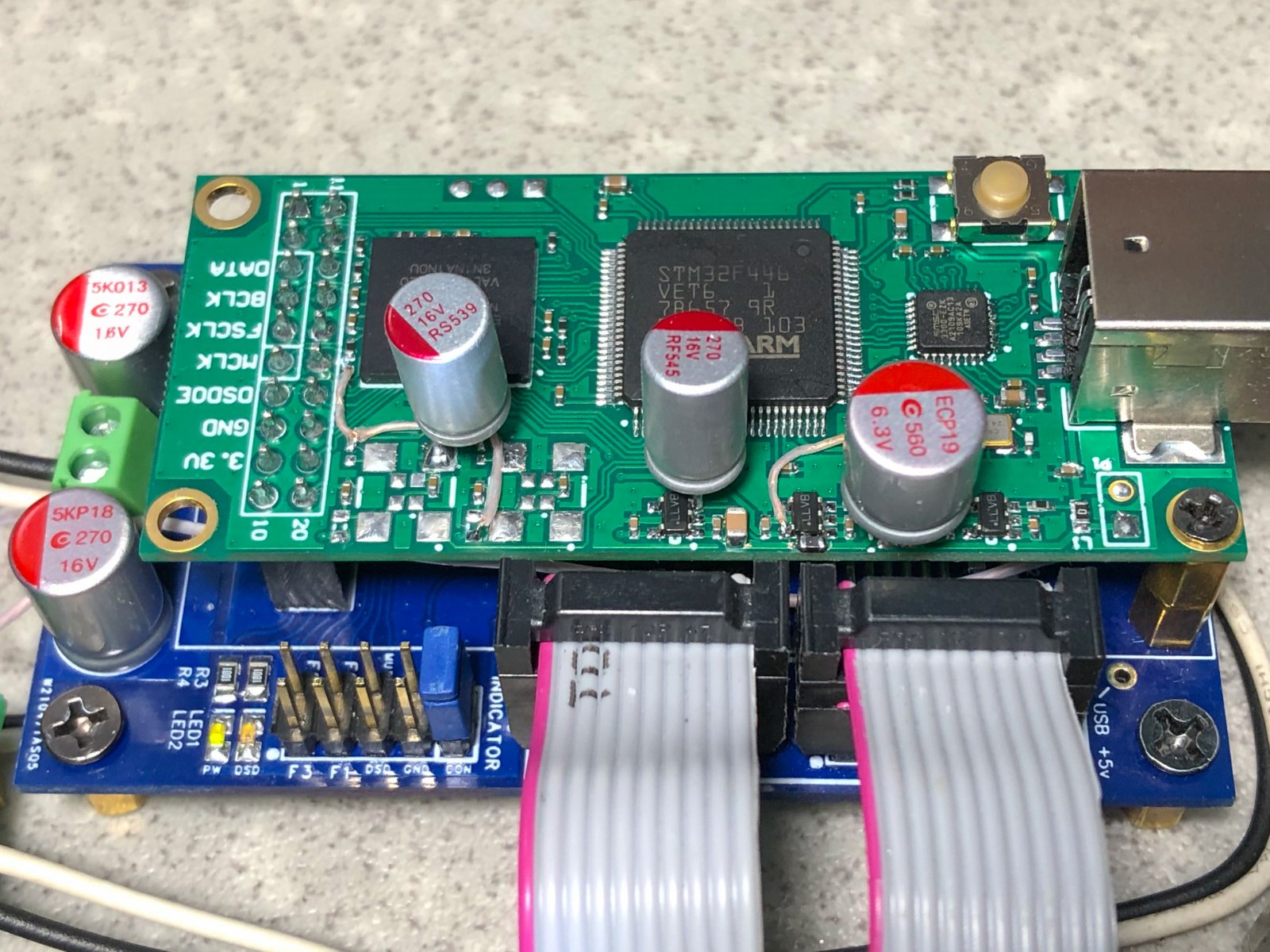

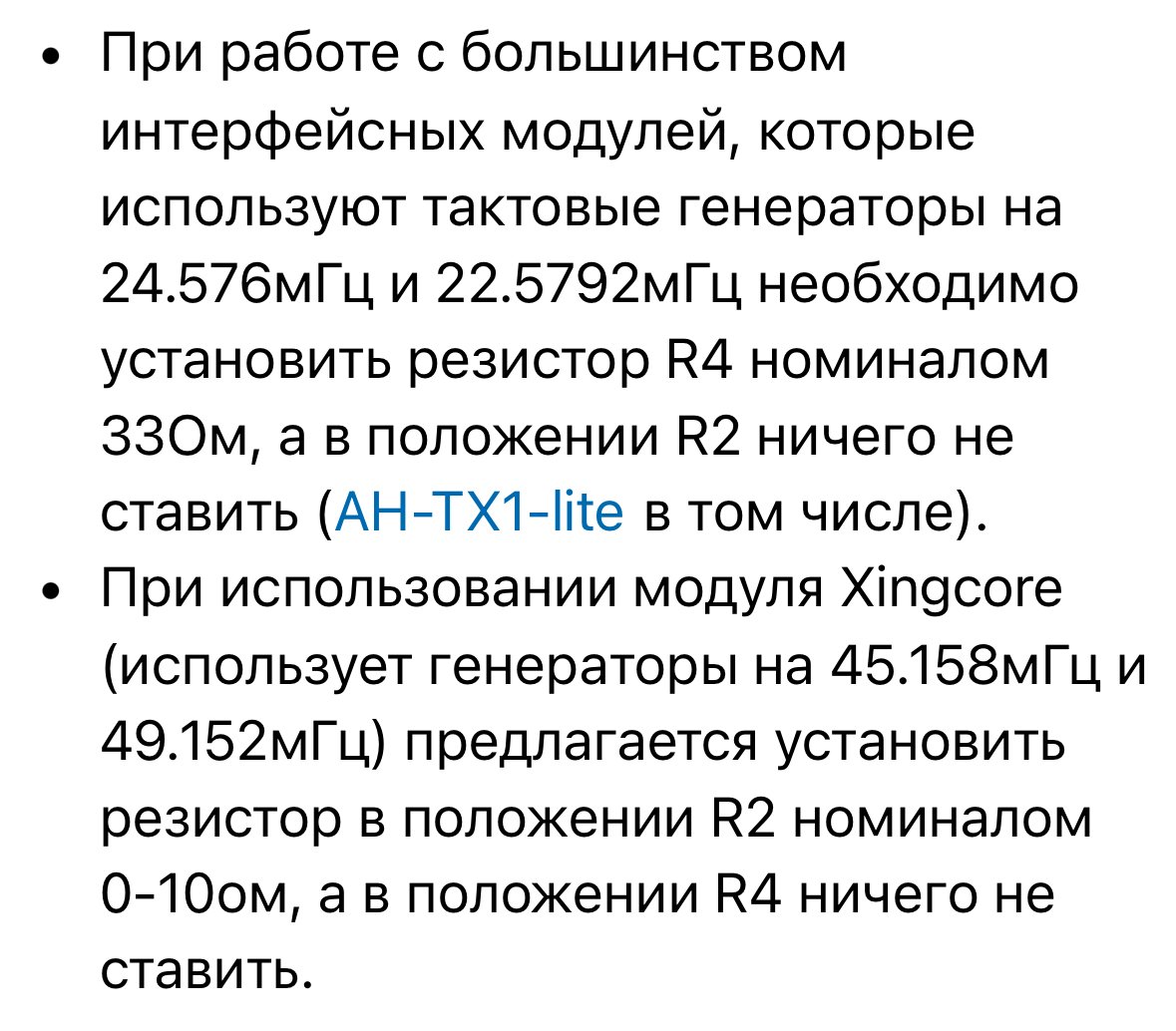

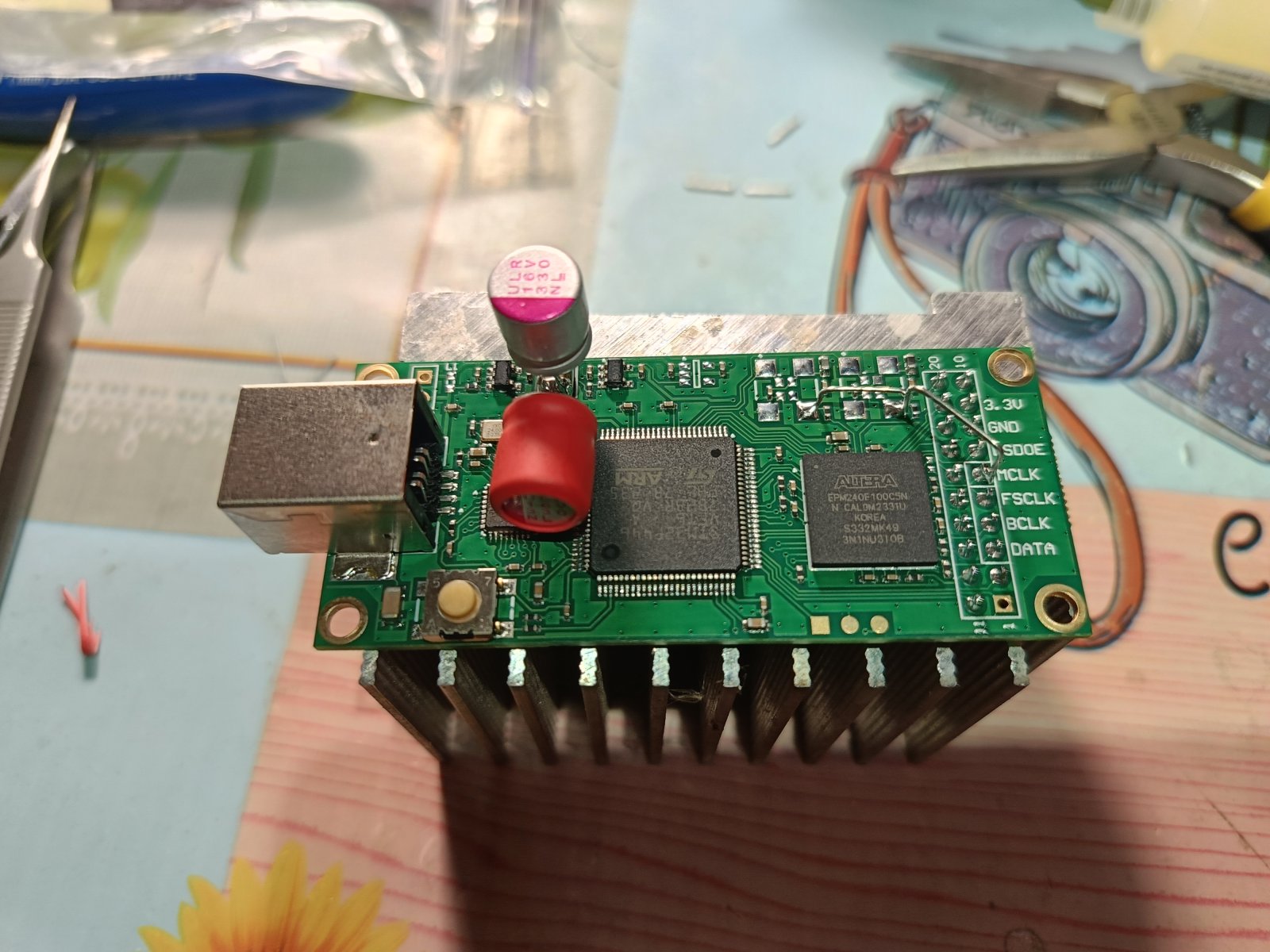

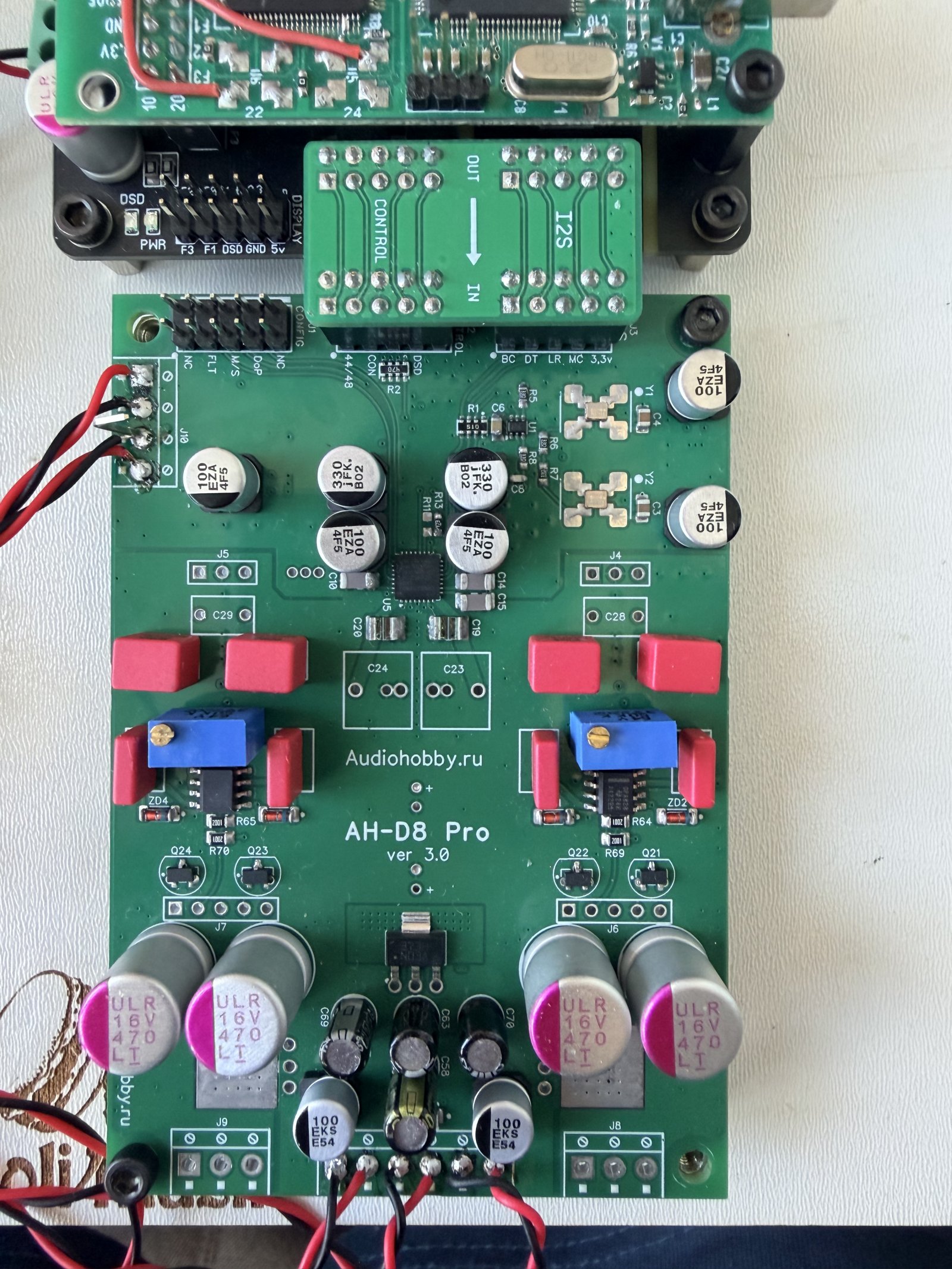

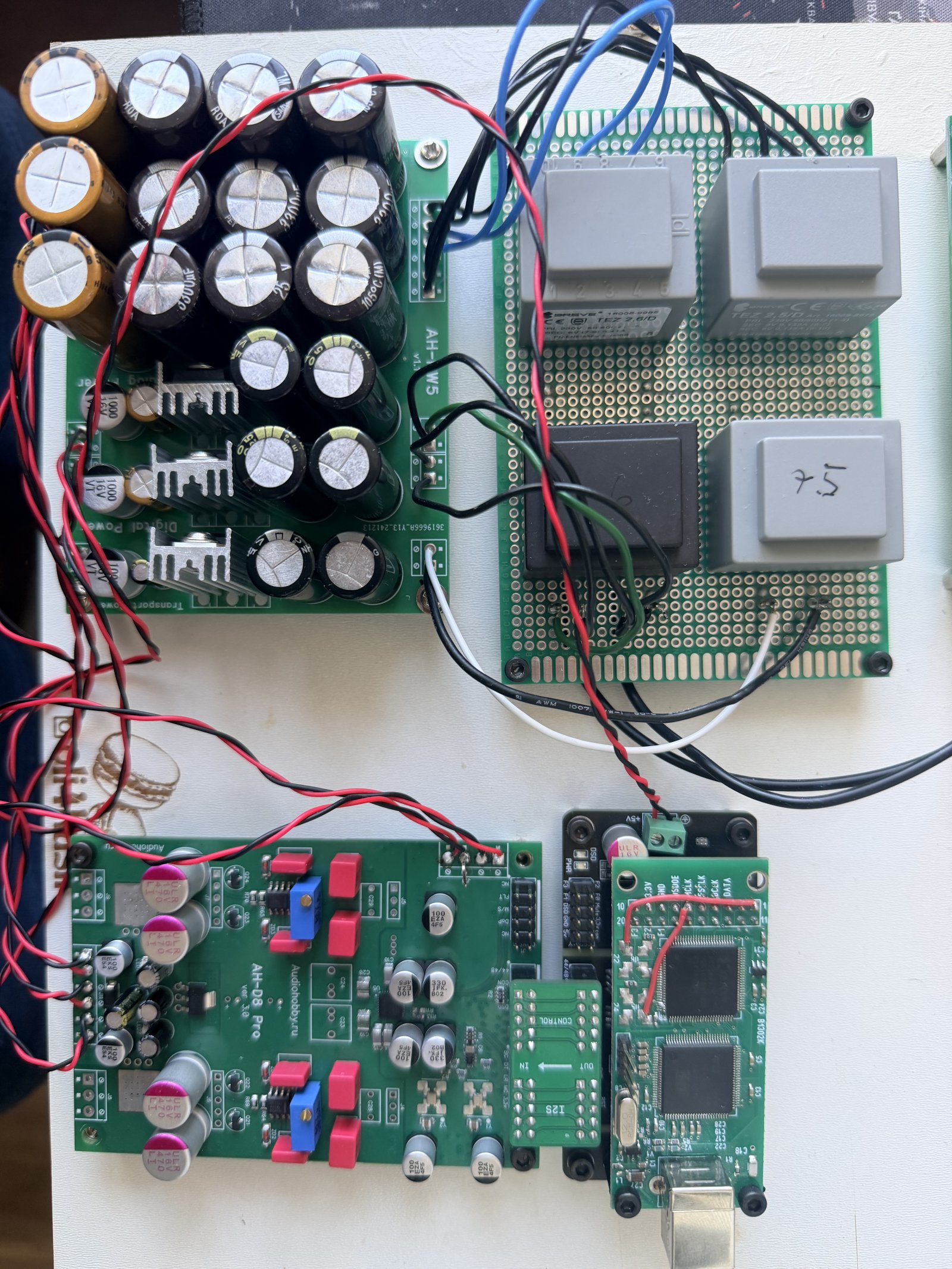

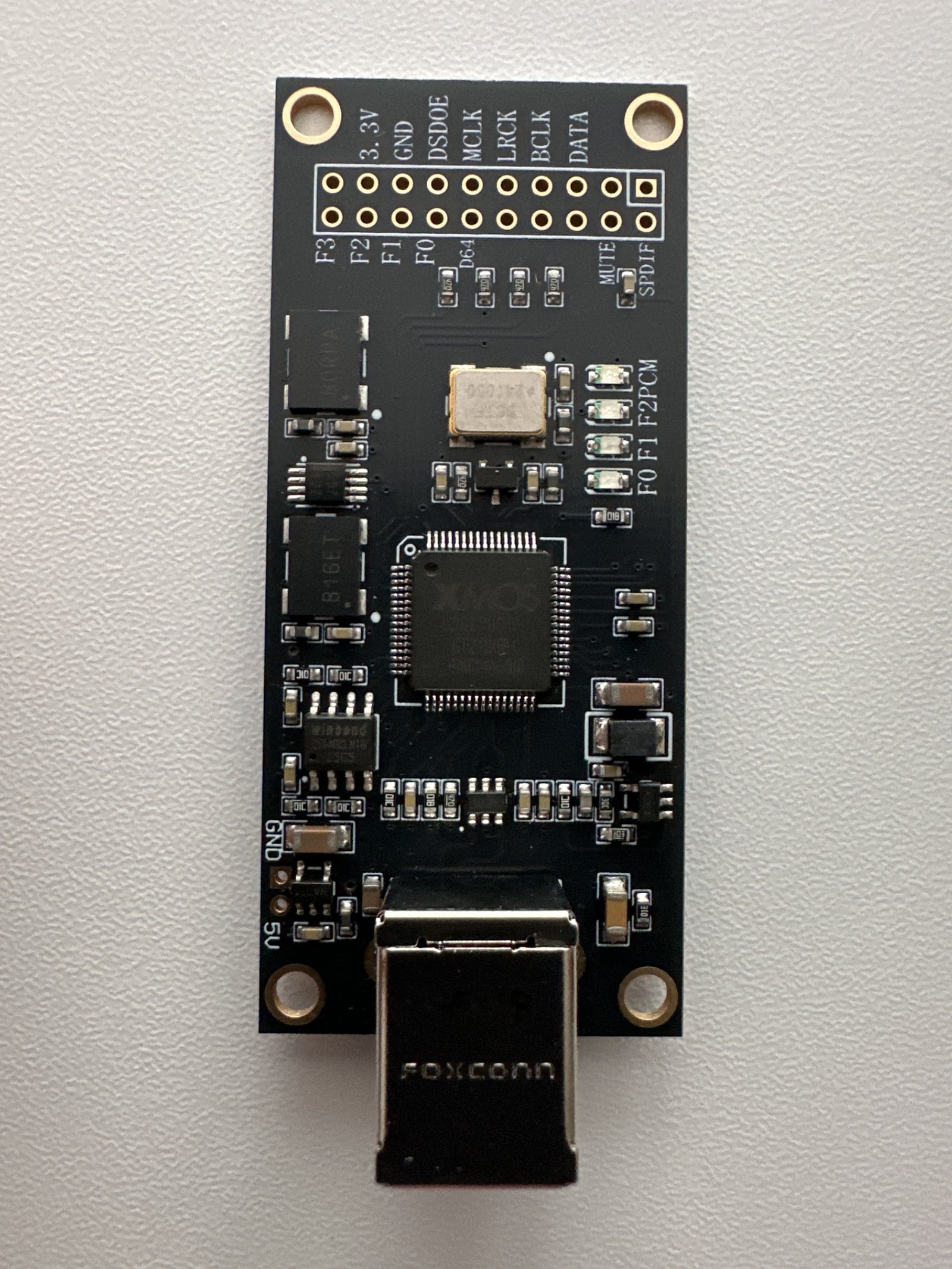

Генераторы с платы годные, возможно кто то использовал в своих сборках ?
Или продавец с али «лукавит» про низкий фазовый шум и т.д.
miller22 → Два цирклотрона в едином конструктивном исполнении 1 день назад
Владимир, в схемах мостового УМЗЧ X1/1 ошибочно соединен с "+" питания ОУ. Фактически на схеме он закорочен с X1/4. Явно видная ошибка рисования. На плате всё разведено правильно, X1/1 соединен с С3, с "-" питания ОУ.
Pushok62 → Два цирклотрона в едином конструктивном исполнении 1 день назад
Насчёт разъёма X1 не совсем понял: контакт X1/1 — отрицательное, X1/4 — положительное напряжение, так нарисовано на схеме и на плате. Или я чего-то не вижу уже :)
fedy → Два цирклотрона в едином конструктивном исполнении 1 день назад
Ещё можно исправить ошибку на схемах мостового УМЗЧ, там на разъм Х1 контакт 1 и 4 подаётся положительное напряжение. На печатной плате все правильно.
Pushok62 → Два цирклотрона в едином конструктивном исполнении 2 дня назад
Спасибо, Роман!

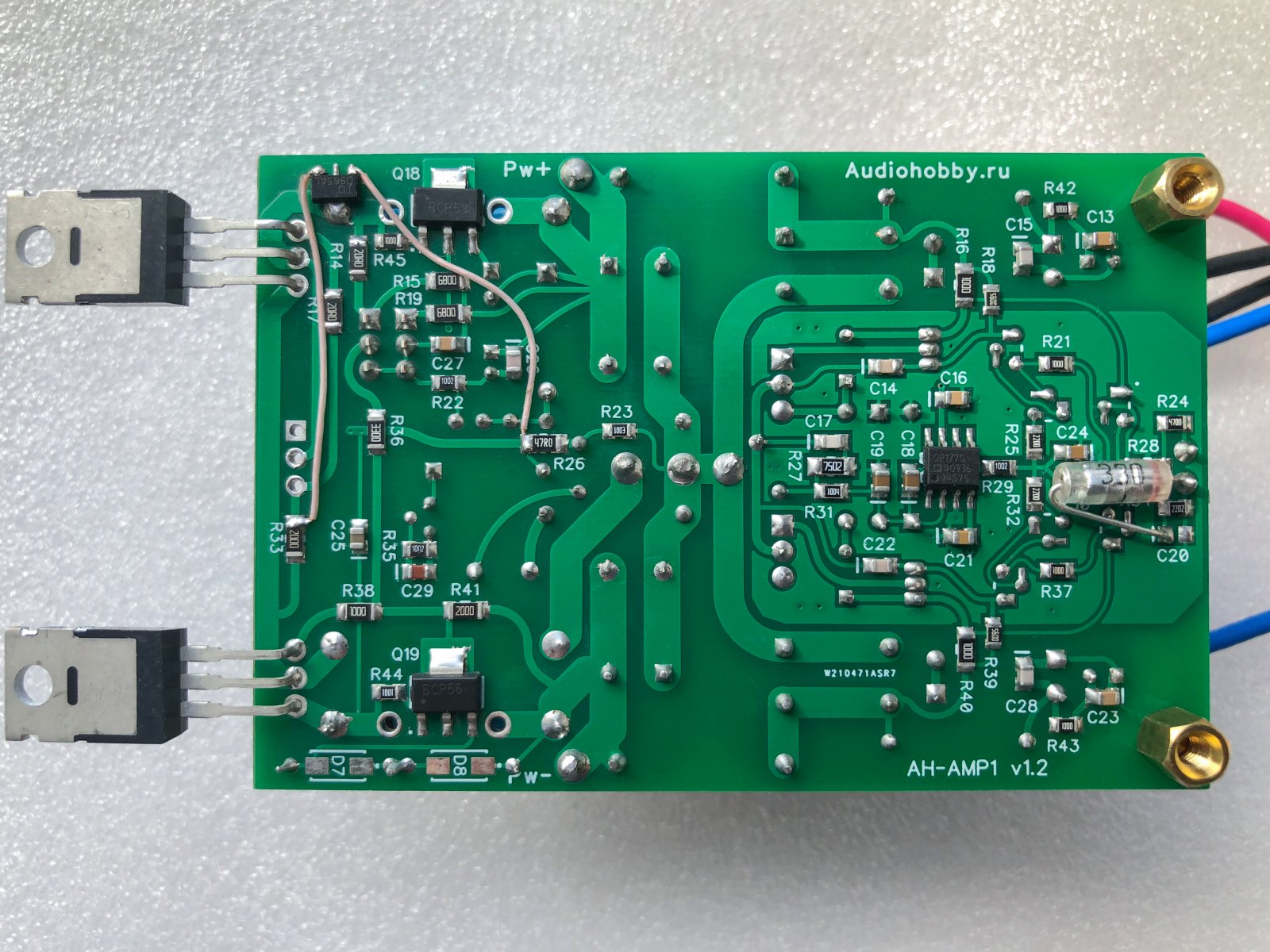

Внёс исправление V1.2 и заменил во вложении файлы lay6 и гербер. На плате V1.1 можно перерезать дорожку от вывода R31 и соединить его перемычкой с идущей рядом минусовой шиной.
fedy → Два цирклотрона в едином конструктивном исполнении 2 дня назад
Нашел ошибку на печатной плате мостового УМЗЧ версии 1.1! Центральный контакт перемеменного резистора R8 через резистор R31 должен соединятся с 4 выводом DA1, а он соединяется с землёй !
Pushok62 → Два цирклотрона в едином конструктивном исполнении 3 дня назад
Здравствуйте! Ничего не надо ставить, это резерв для smd емкостей.
fedy → Два цирклотрона в едином конструктивном исполнении 3 дня назад

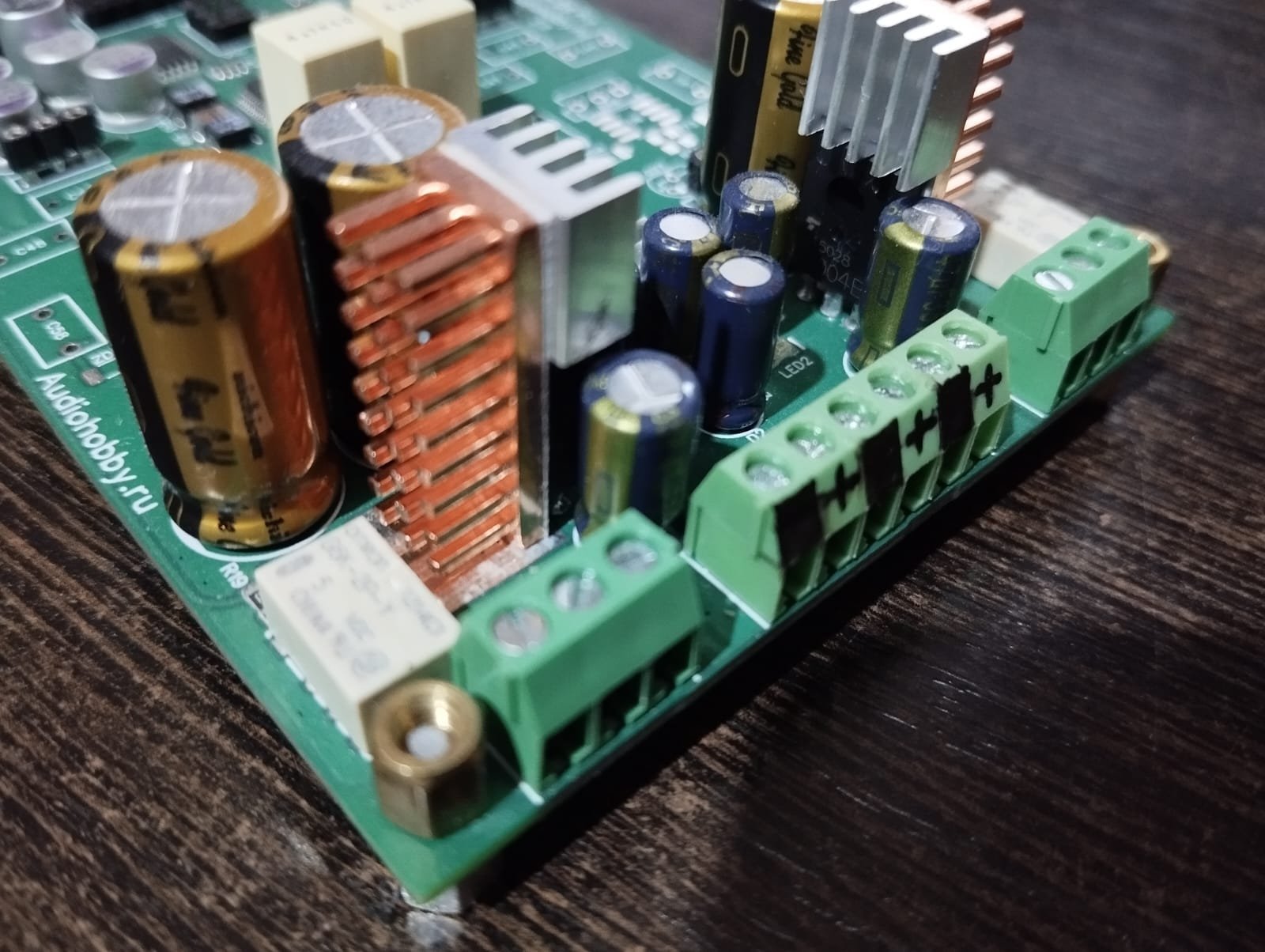

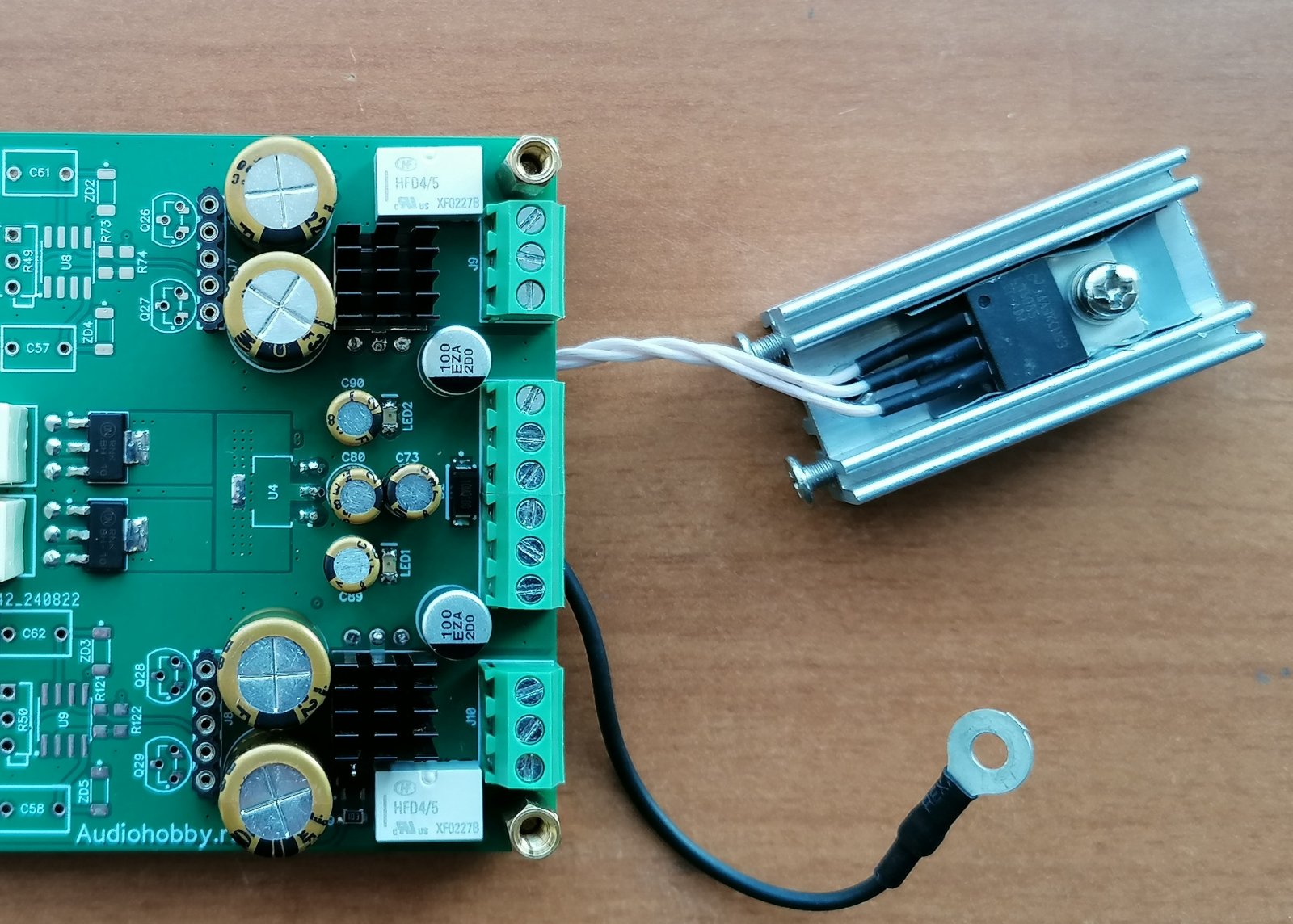

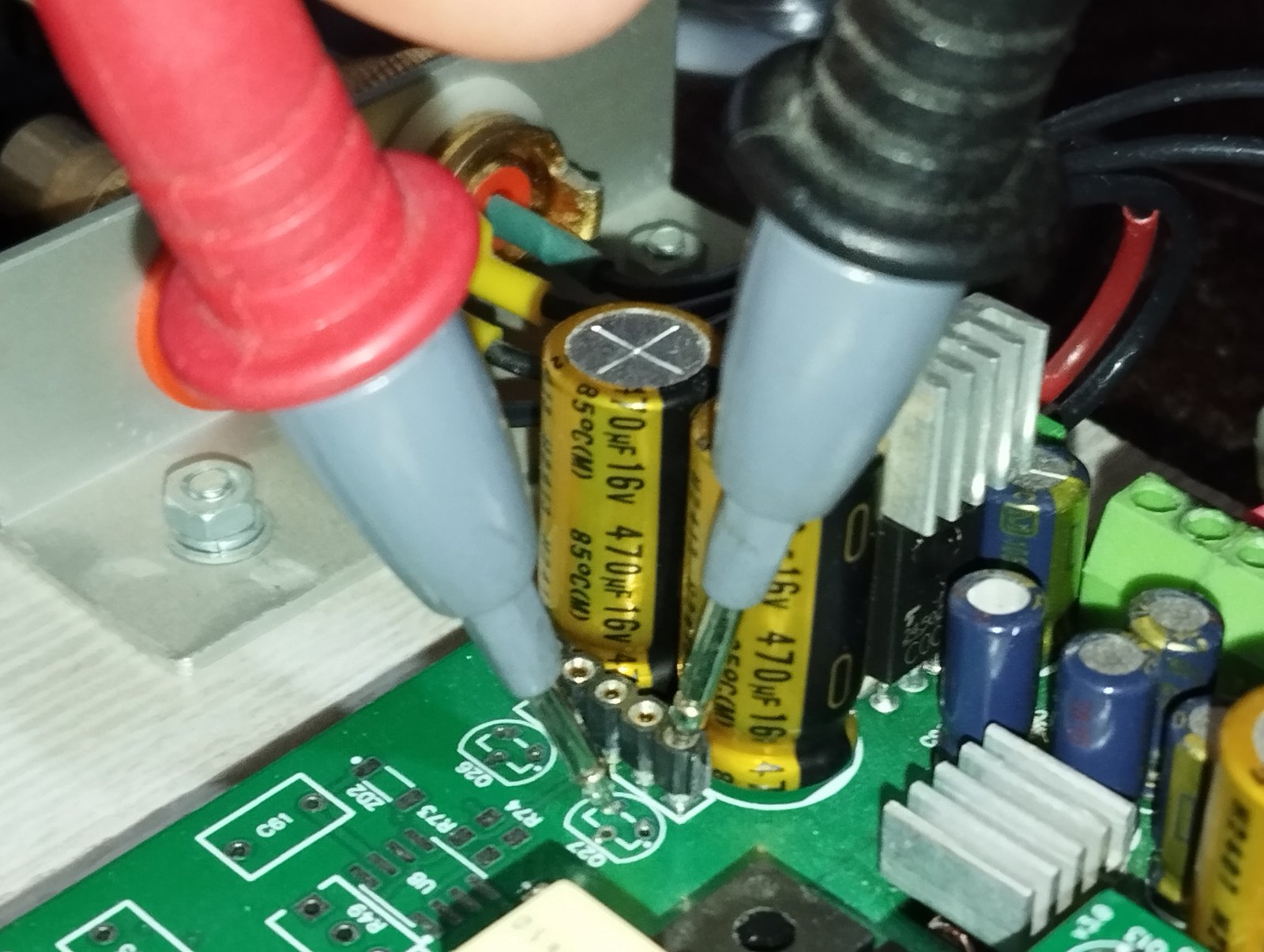

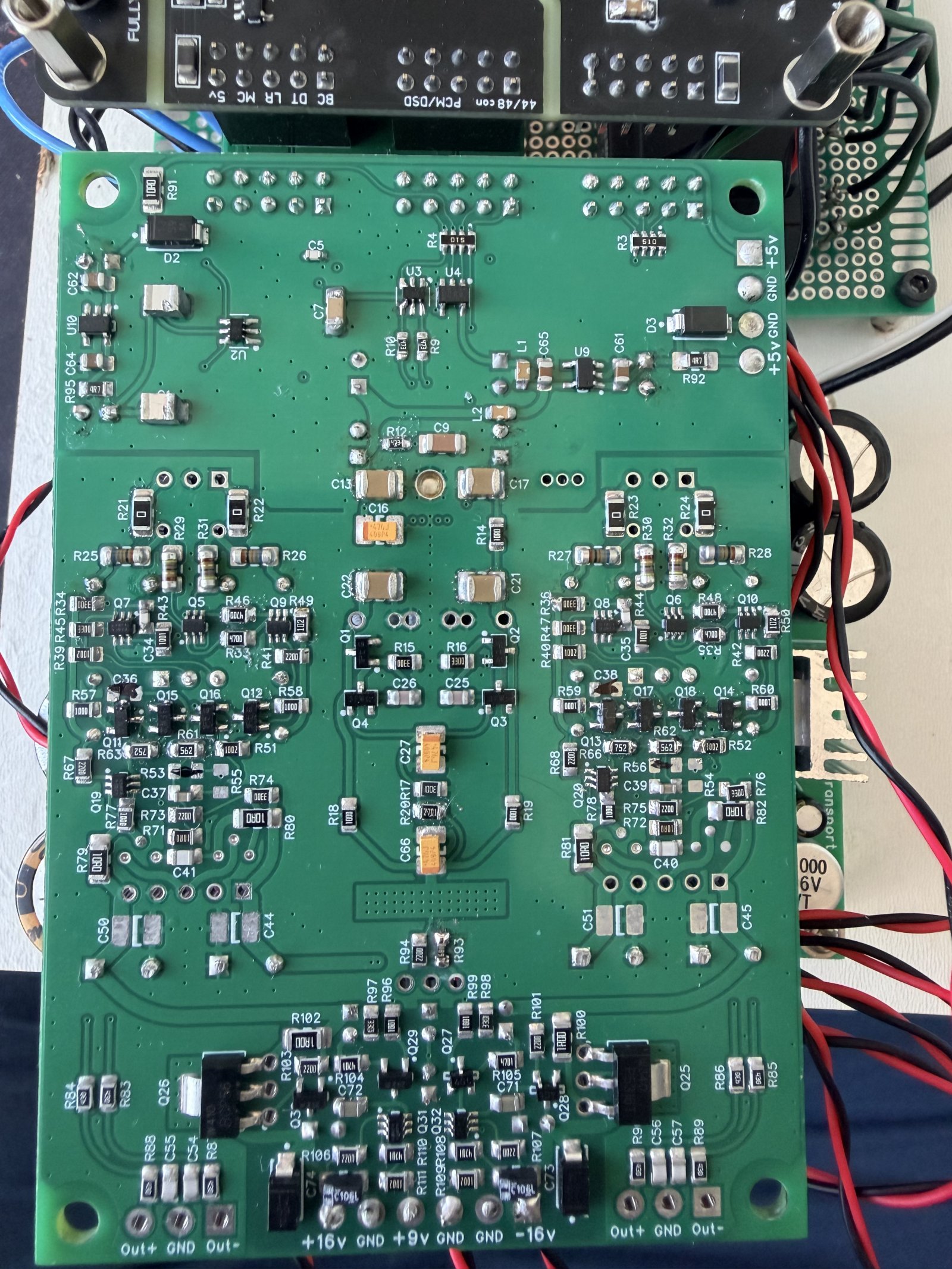

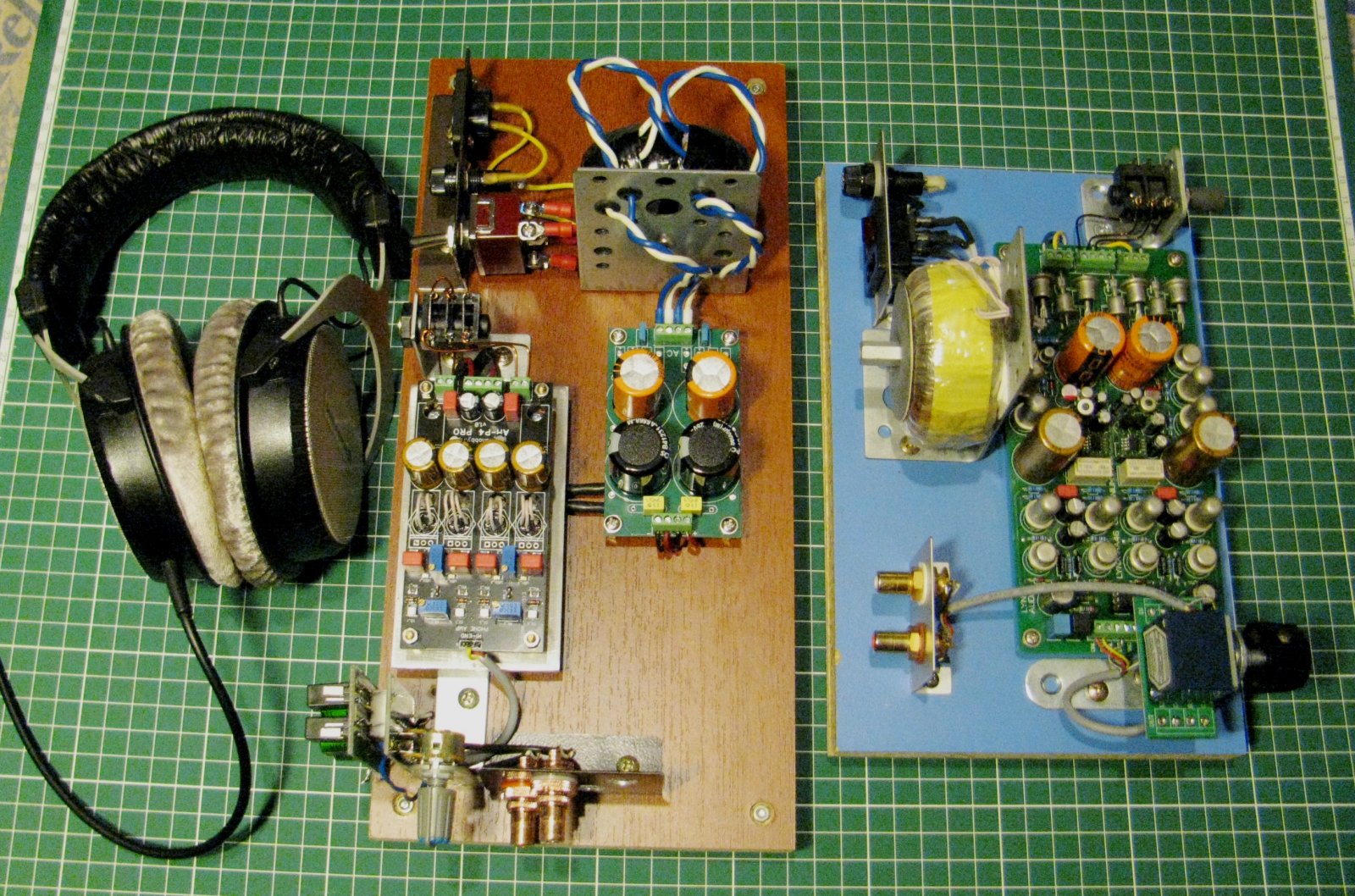

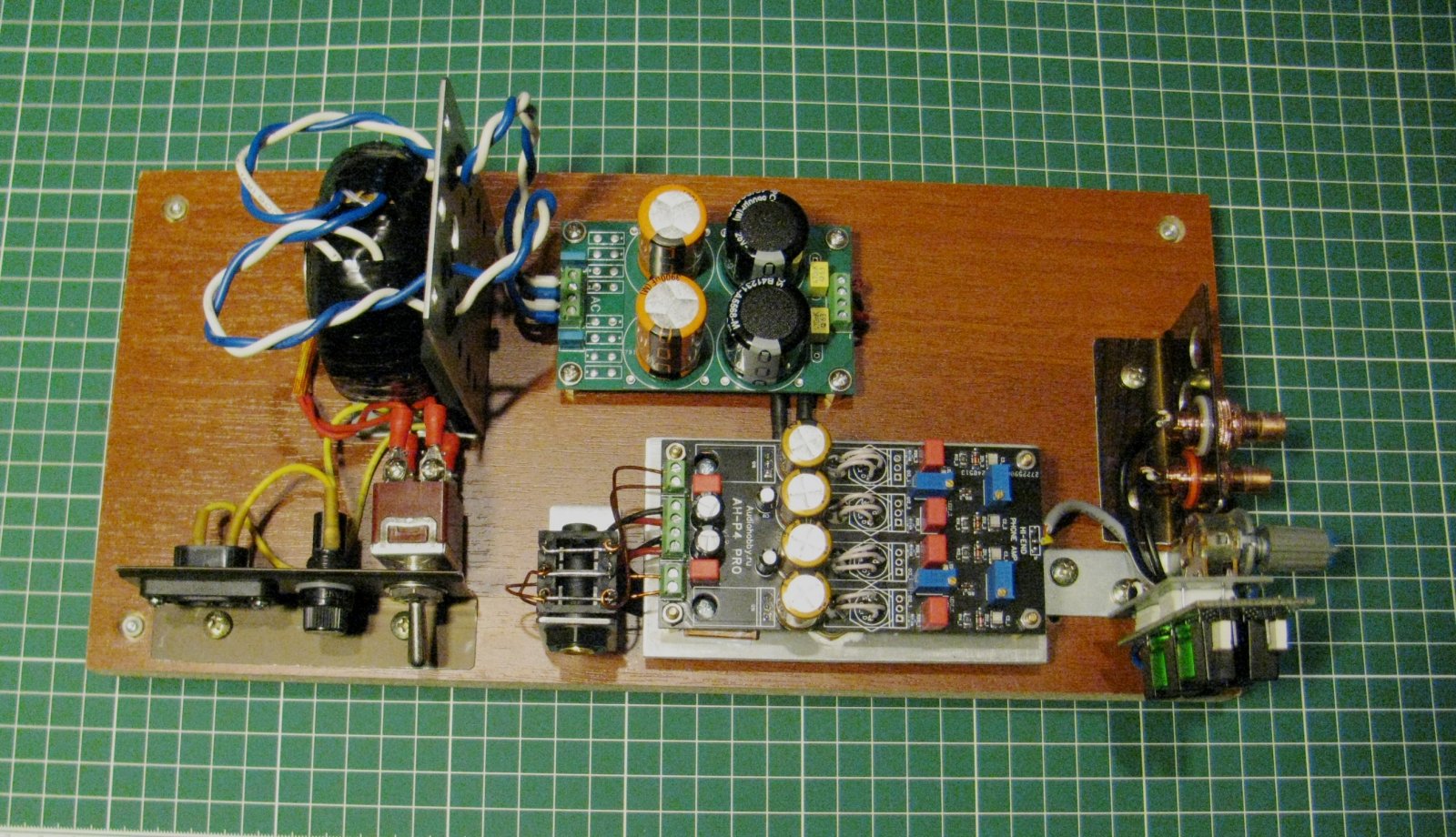

Добрый день! На плате мостового УМЗЧ (версия 1.1) есть площадки для конденсаторов С7, С8, С12, С13 со штрихом. Что рекомендуется туда поставить ?
admin → Профессиональный ЦАП AH-D19-PRO на BD34352EKV 4 дня назад

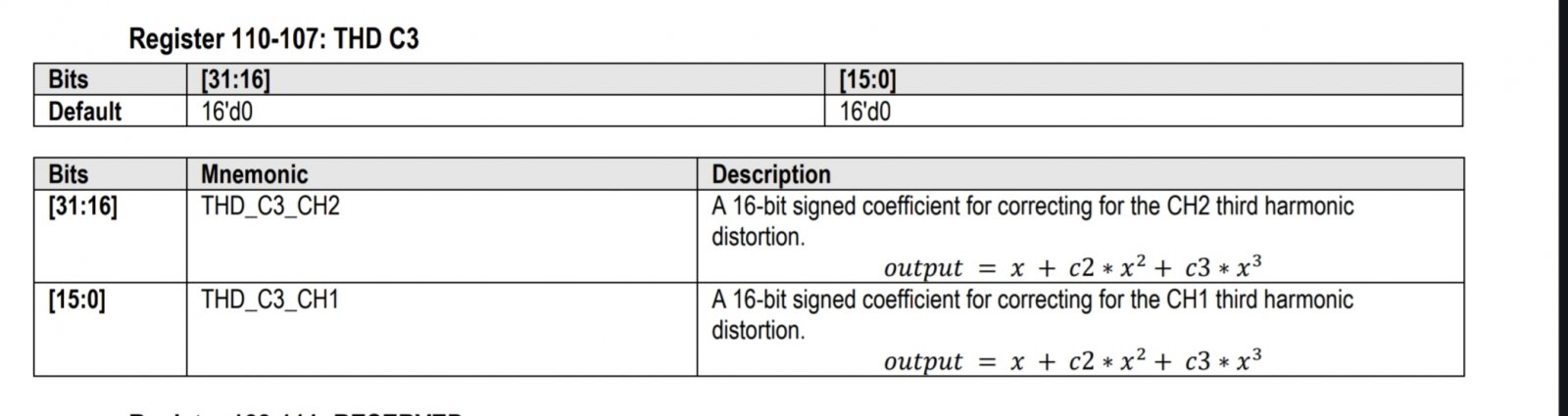

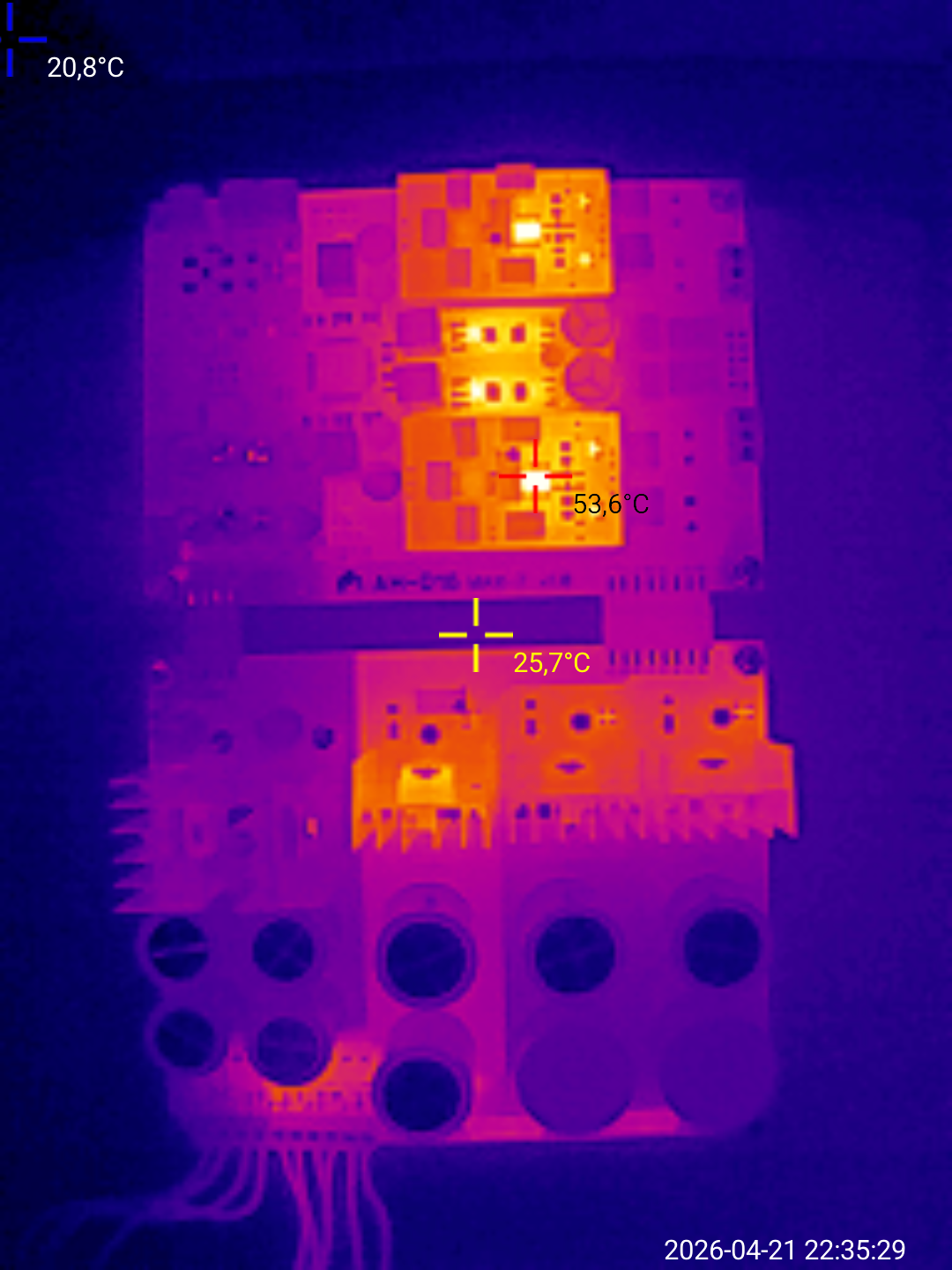

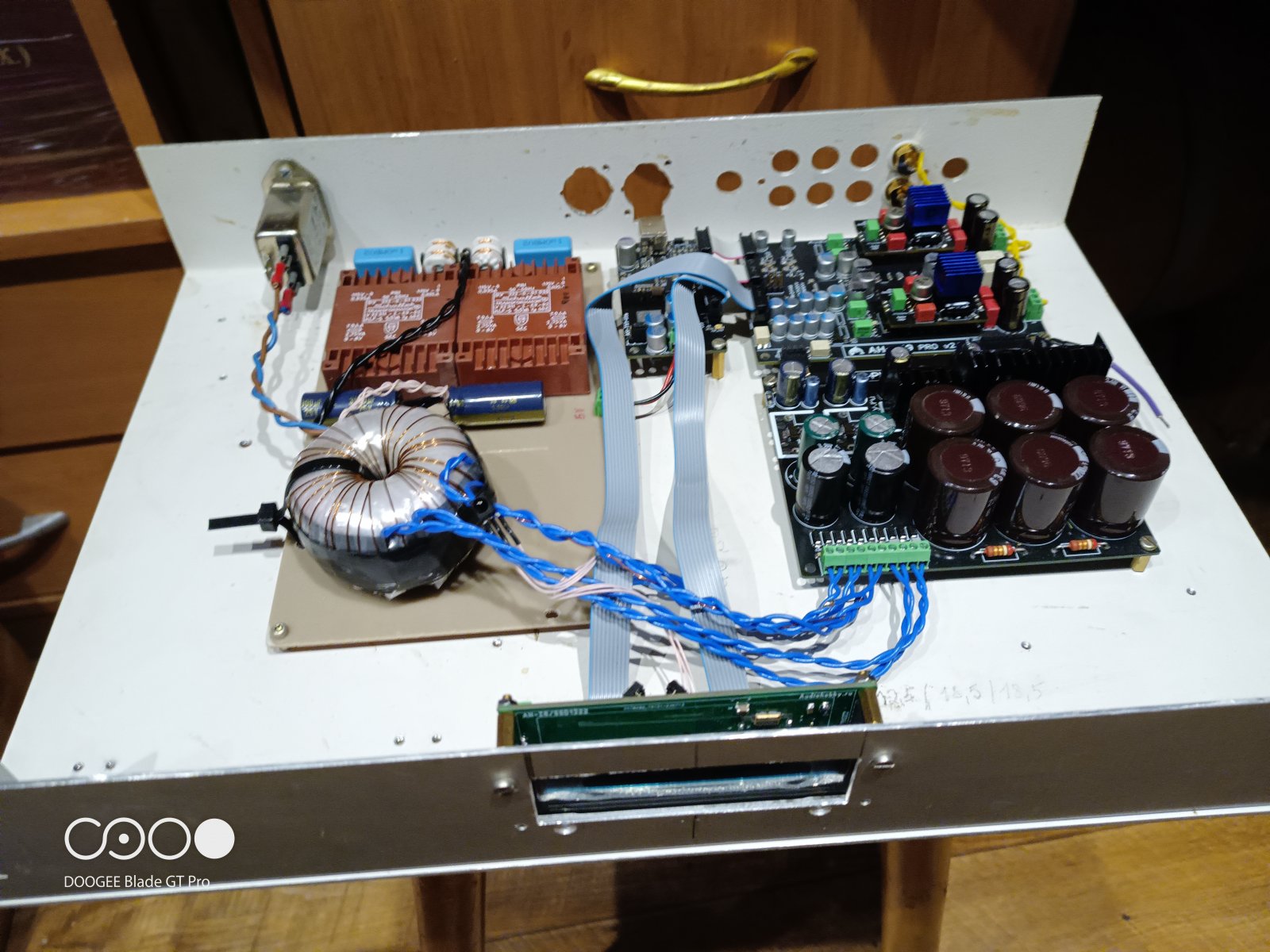

Подробнее расписал рекомендации по емкостям, в BOM разделил строки и добавил рекомендации

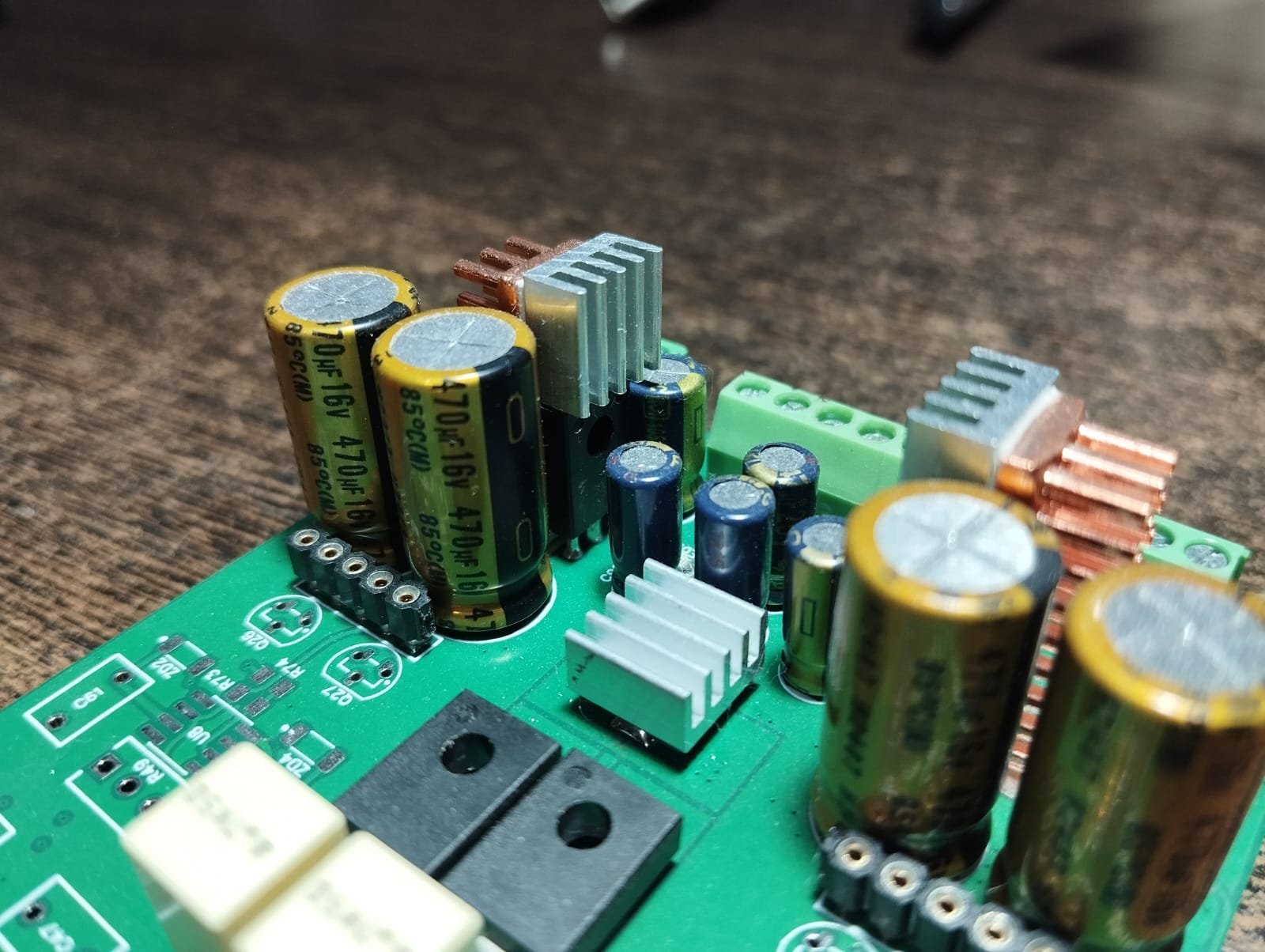

«В качестве выходных емкостей С15 / С12 стабилизатора рекомендованы гибридные емкости Panasonic ZA / ZC серий, например EEHZA1V151P. Хоть эти емкости в SMD исполнении, но ничего страшного, ножки выравниваем и запаиваем в плату, как выводные.

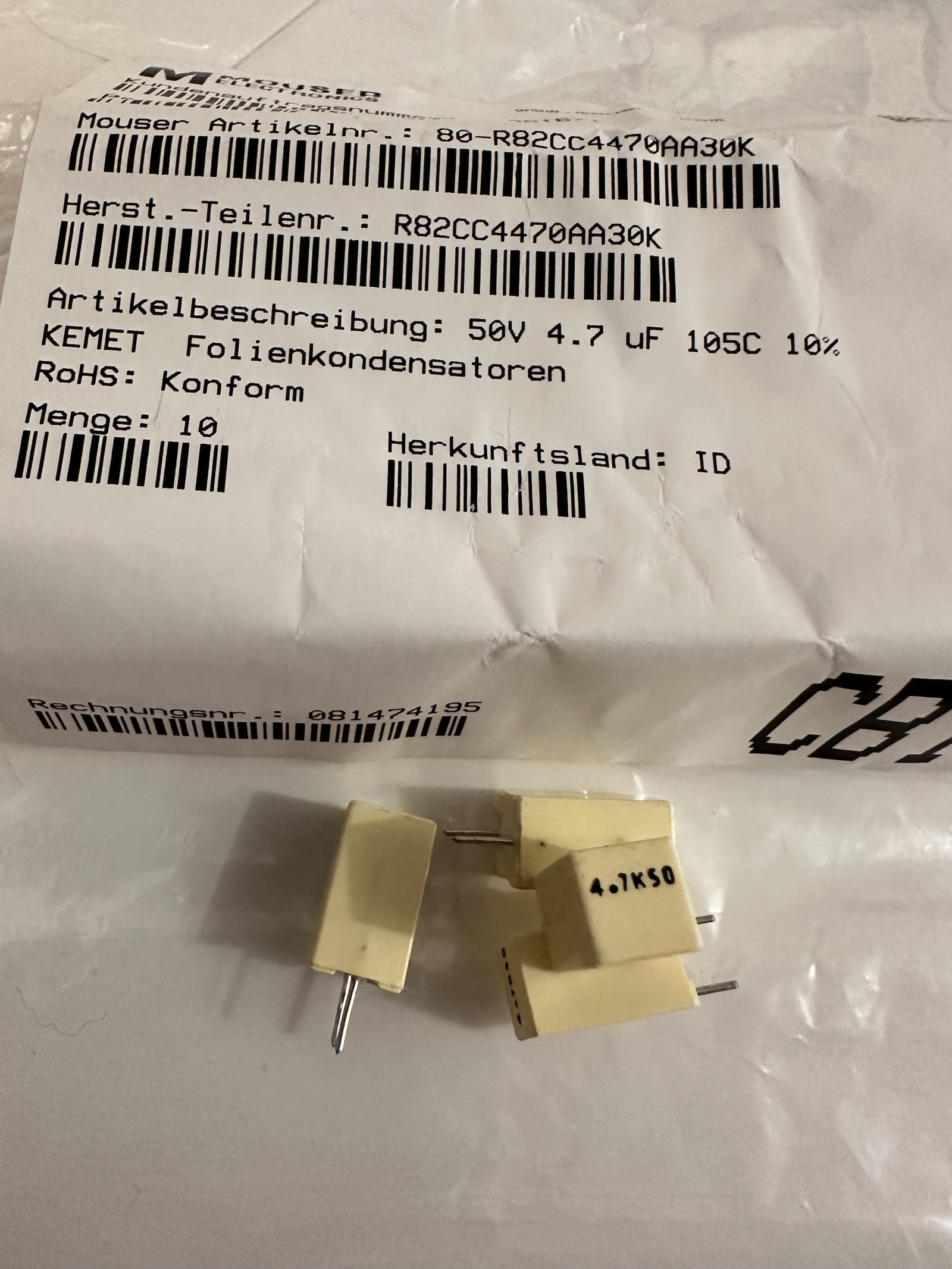

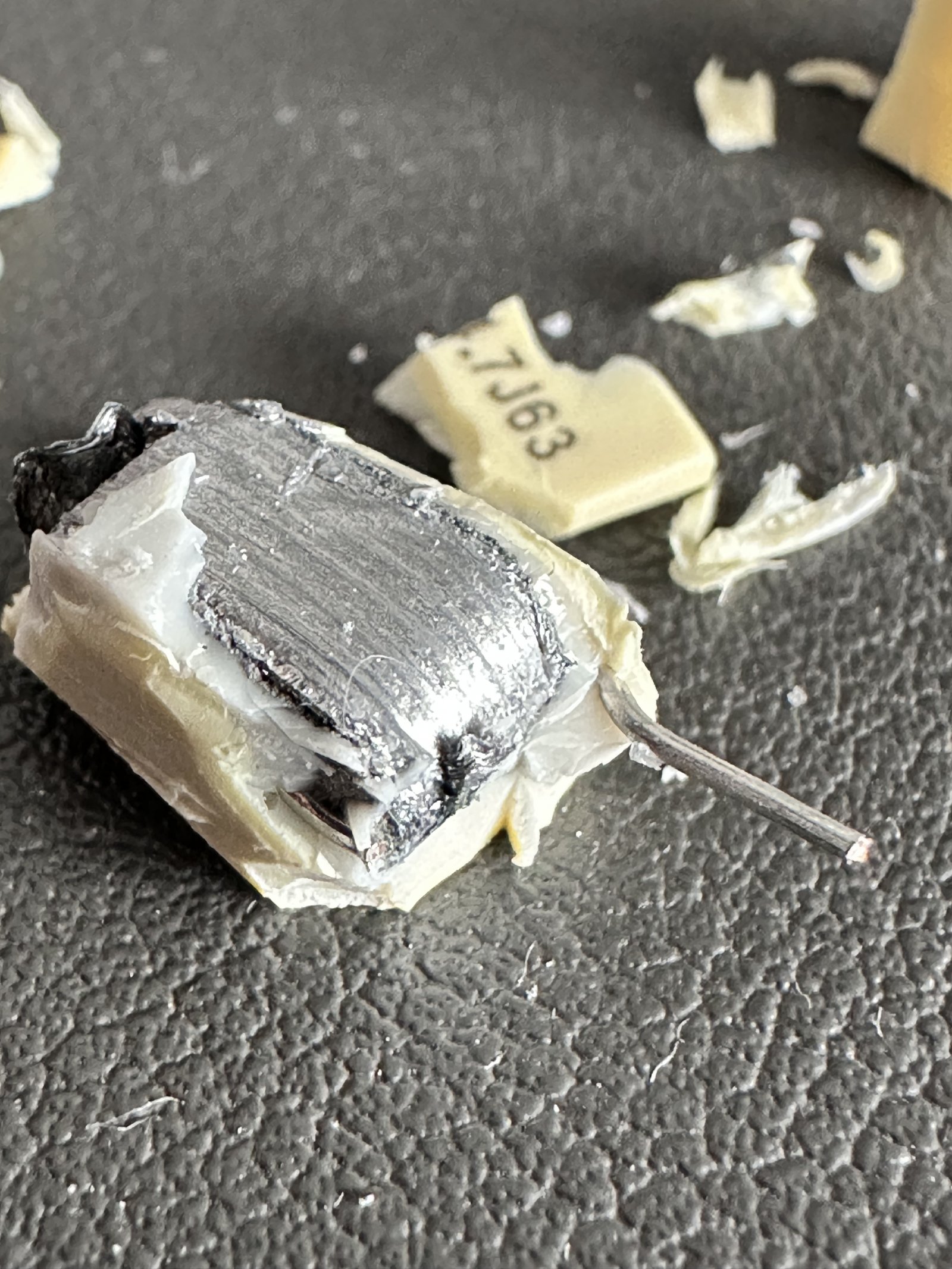

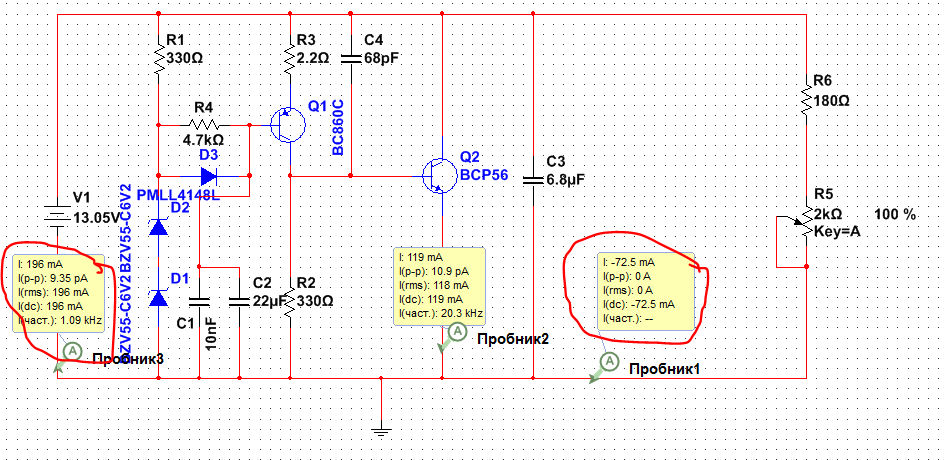

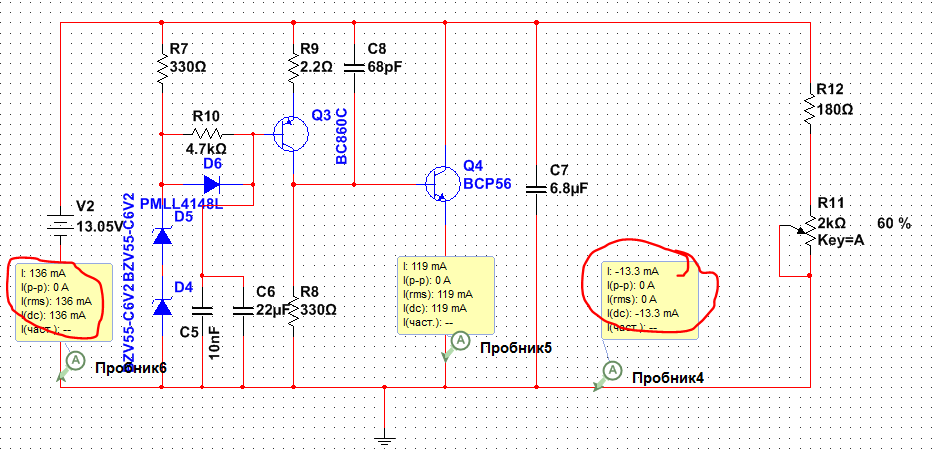

В качестве эксперимента можно попробовать установить пленку номиналом не менее 6.8мкф, например, MKS2B046801M00JSSD. При этом С43 / С48 следует обязательно удалить, иначе вероятен звон стабилизатора.
Для лучшей повторяемости рекомендую увеличить номиналы: C44/49 до 68пФ и С47/51 до 220пФ, а номинал резистора R46/34 уменьшить до 100Ом, также С43 / С48 лучше вообще не устанавливать.»
По остальным
C10, C20 в цепях референса - максимально качественные Audio Cap, выбираем на свой вкус (рекомендую elna cerafine / silmic ii / nichicon FG / KA), сильно влияют на итоговое звучание. Гибридные именно в этой позиции не самый лучший вариант.
C45, C50 — рекомендация ставить EEHZA1V151P или любой полимер номиналом 100u-560u (влияние на итоговый результат слабое)
caleb → Обзор и переделка USB транспорта на XMOS (Lusya) 6 дней назад
Скорее его убило отсутствие в этом SMSL гальванической развязки, не первый у кого он помирает при манипуляциях с подключениями питаний при подключенном к компьютеру USB.
Morda → Обзор и переделка USB транспорта на XMOS (Lusya) 6 дней назад

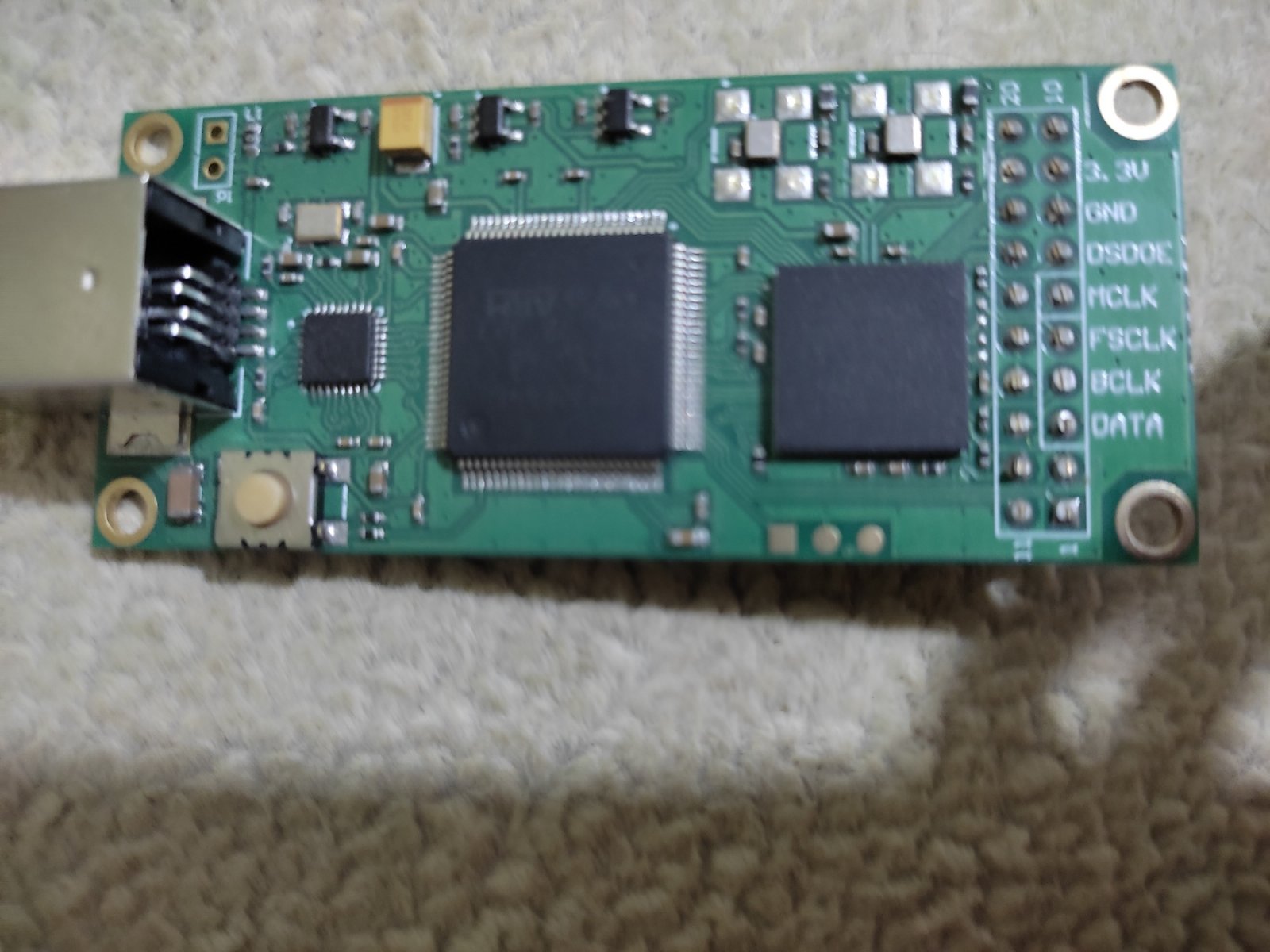

А мог подключенный для зарядки к тому же БП (на скрине) павербанк убить XMOS? Просто я не понимаю, откуда было столько искр, когда я микро usb пытался воткнуть.
Кстати, официальный продавец SMSL прислал мне XMOS, мастер его заменил и все заработало.
9pixel → Аналоговый трансформаторный фильтр с выходным буфером на JFET 7 дней назад

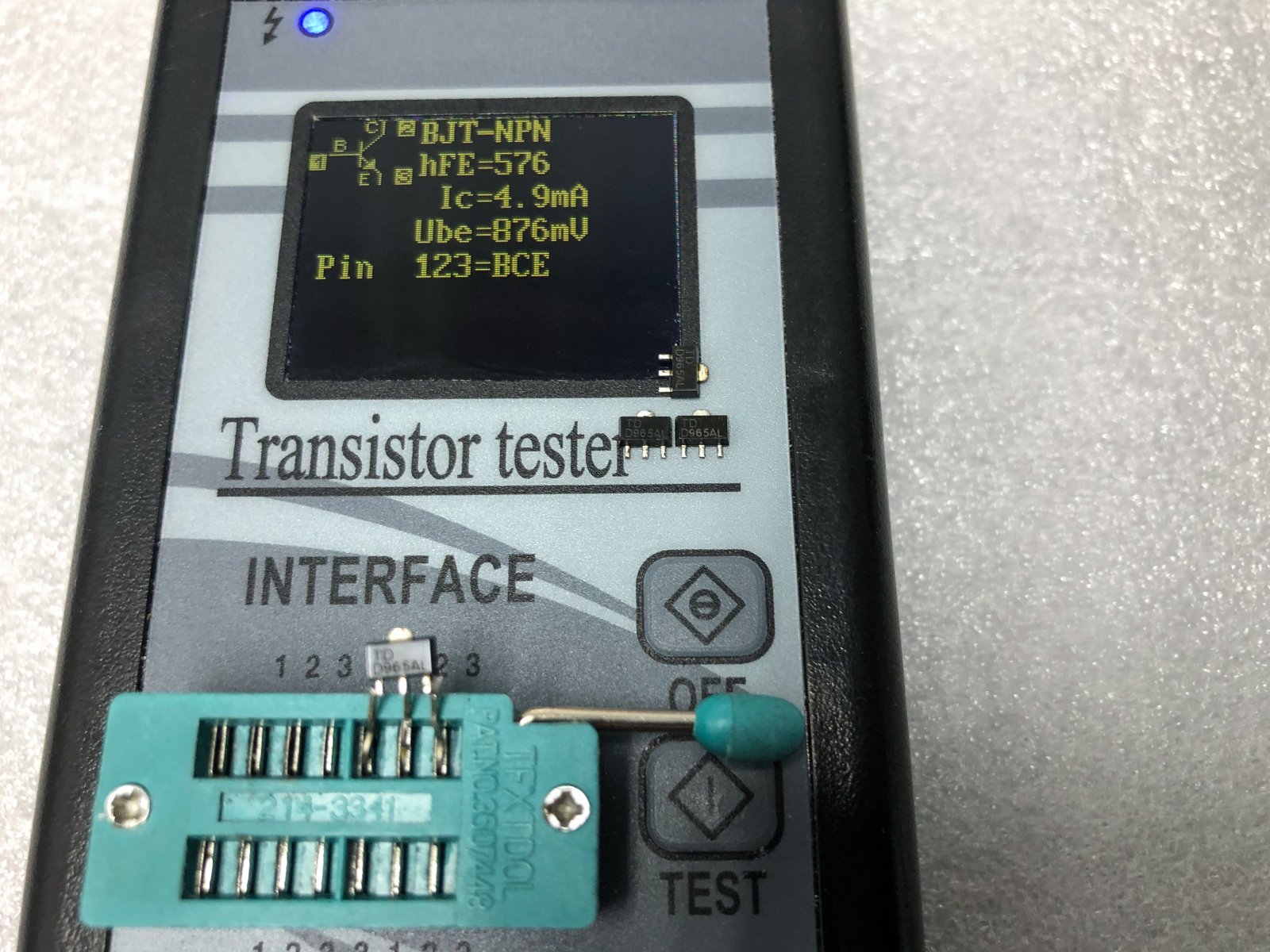

Тоже с этим столкнулся на onsemi MMBJ310 правда в другой конструкции. Но как выяснилось работают без проблем как и должны :)
Pushok62 → Аналоговый трансформаторный фильтр с выходным буфером на JFET 7 дней назад
Для транзисторов BF862 я использовал даташит от Fairchild 1998 года. Там указана такая цоколёвка: если смотреть на транзистор сверху, два вывода сверху, один снизу, то нижний это затвор, исток справа, сток слева. Дело в том, что у транзисторов JFET эти выводы взаимозаменяемы. Вот что можно об этом найти в Интернете: «Поскольку канал JFET представляет собой единый непрерывный кусок полупроводникового материала, обычно нет разницы между выводами истока и стока. Проверка сопротивления от истока к стоку даёт такое же значение, как и проверка от стока к истоку. Это сопротивление будет относительно низким (максимум несколько сотен Ом), когда напряжение P-N-перехода затвор/исток равно нулю».
В более поздних версиях даташита на BF862, в частности, от NXP Semiconductors 2000 года, цоколёвка выводов истока и стока по какой-то причине была изменена на противоположную, однако, в даташите отмечается следующее (в разделе DESCRIPTION):
Drain and source are interchangeable (сток и исток взаимозаменяемы)
Поэтому я ничего не стал переделывать, и во всех моих конструкциях использована именно первая цоколёвка BF862, причём эти транзисторы прекрасно себя чувствуют :)
GENTOS220 → Аналоговый трансформаторный фильтр с выходным буфером на JFET 7 дней назад
Владимир, что-то не могу понять, по даташитам у BF862 и MMBFJ310 разная (обратная) цоколевка, у вас на схеме указано что она одинаковая. Посмотрел ваши герберы там тоже соединения идут, как будто цоколевка у транзисторов одинаковая.
P.S в даташитах сказано Drain and source are interchangeable, я так понимаю, что Сток и Исток можно менять местами ?
