Обзор и переделка USB транспорта на XMOS (Lusya)

В развитие статьи Андрея Обзор и переделка USB транспорта на XMOS (Smpcb) предлагаю вниманию аналогичную доработку более позднего варианта платы XMOS XU-208 Lusya, которую в одном из своих комментариев рекомендовал Serg (aka reverendus), за что ему большое спасибо. В отличие «старой» синей платы, исчезнувшей из продажи, рассматриваемая «новая» зелёная плата пока ещё продаётся (по состоянию на начало 2022 года). Я решил подробно рассказать о своём варианте полноценной модернизации (доработки) такой платы. Результаты модернизации меня порадовали.

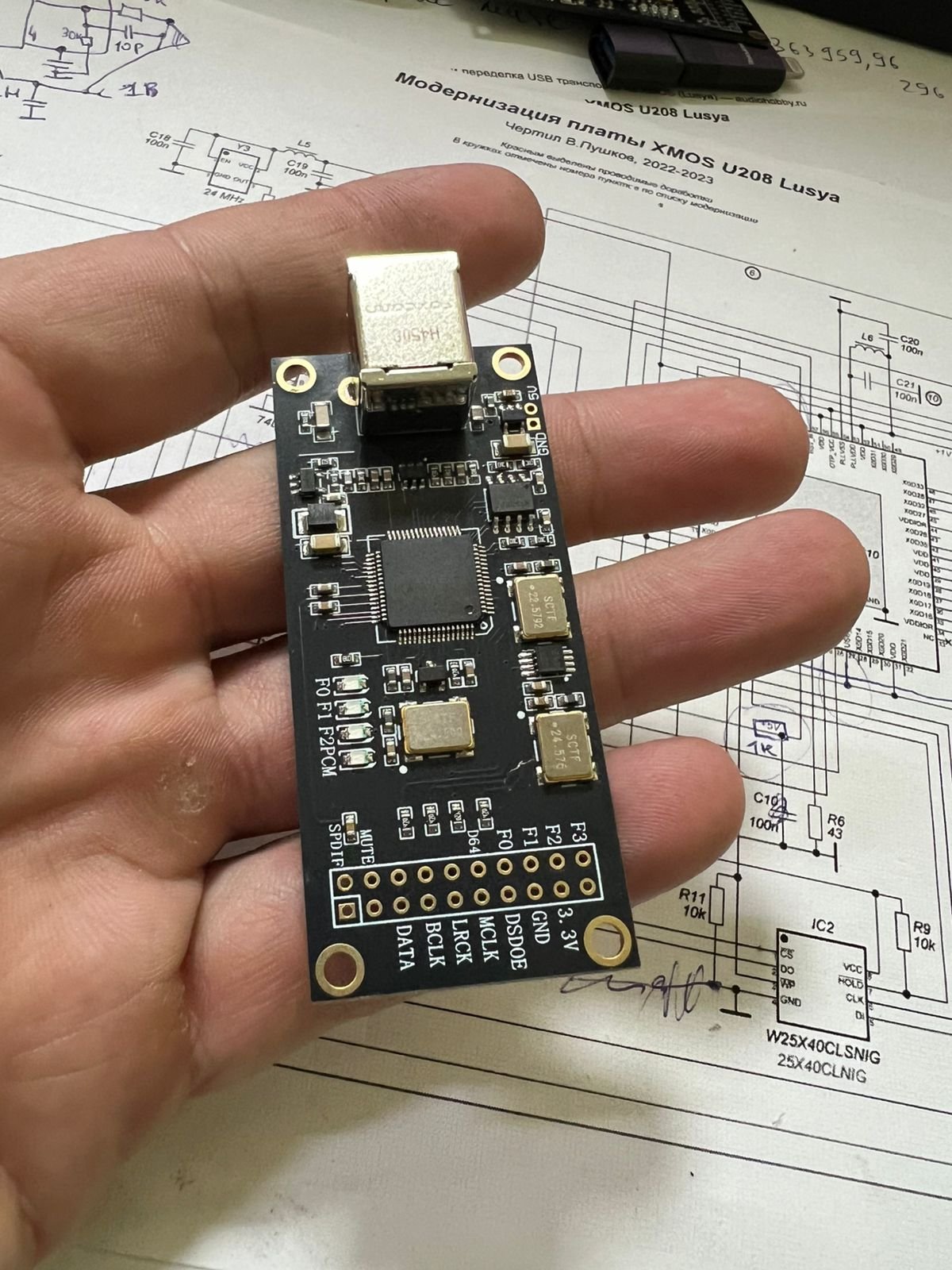

Дорабатываемая исходная плата выглядит так:

Из дополнительных особенностей платы можно отметить:

  • земляной слой фольги платы используется только на одной стороне — снизу;
  • контакты F3, F2, F1, F0 расположены «правильно» — как на плате «Amanero» (на синей плате их порядок зеркально перепутан: F0, F1, F2, если считать сверху) — это, конечно, не принципиально, и при желании можно «перекинуть» провода крест-накрест, но я всё-таки сгенерировал под эту плату для модулей индикации отдельную прошивку с обозначением «F-SWAP»; заметим, что на обеих платах сигнал F3 не используется;
  • контакт 1 разъёма I2S соединён с земляной шиной (вместо требуемого сигнала 22.5792 MHz clock selector, как на плате Amanero);
  • на контакт 11 указанного разъёма заведён неиспользуемый сигнал SPDIF (вместо требуемого сигнала Mute, который вместо этого соединён с контактом 12);
  • используются неплохие задающие генераторы МЭМС SiTime на частоты 22,5792 и 24,576 MHz;
  • питание +1V подаётся на ядро чипа XMOS постоянно (на синей плате — только при воспроизведении);
  • отображение состояния сигналов управления /F0 /F1 /F2 /DSDOE (последний — это фактически сигнал PCM) с помощью 4 синих светодиодов происходит по низкому активному уровню;
  • для работы в системе Windows подошёл драйвер XMOS «Singxer USB Audio Class2 Driver V3.20» (устройство имеет идентификатор VID_20B1&PID_3086)в Foobar2000 плата определяется как «XMOS USB Audio 2.0 ST 3086», в то время, как для «старой» платы подходят драйверы XMOS более поздних версий версий, и в Foobar2000 она видна как «XMOS USB Audio 2.0 ST 3078»; в системе Linux (например, в плеере RuneAudio) установка драйверов для плат XMOS не требуется: «новая» плата обнаруживается как «XMOS USB Audio», «старая» — как «Ustars Audio».

Продублирую для удобства таблицу режимов и комбинаций сигналов управления F0, F1, F2, DSD, уже приводимую в упомянутой выше статье — для обоих типов плат она одинакова:

На самом деле я покупал вариант платы без светодиодов /F0 /F1 /F2 PCM, но продавец отправил плату, показанную на фото, и эти элементы индикации пришлось демонтировать для освобождения на плате места под доработки.

Как со «старой», так и с «новой» платами XMOS щелчки при переключении режимов воспроизведения практически отсутствуют, поэтому необходимости в реле «Mute» на выходах ЦАП нет (по крайней мере, в моём случае с ЦАП AK4497T).

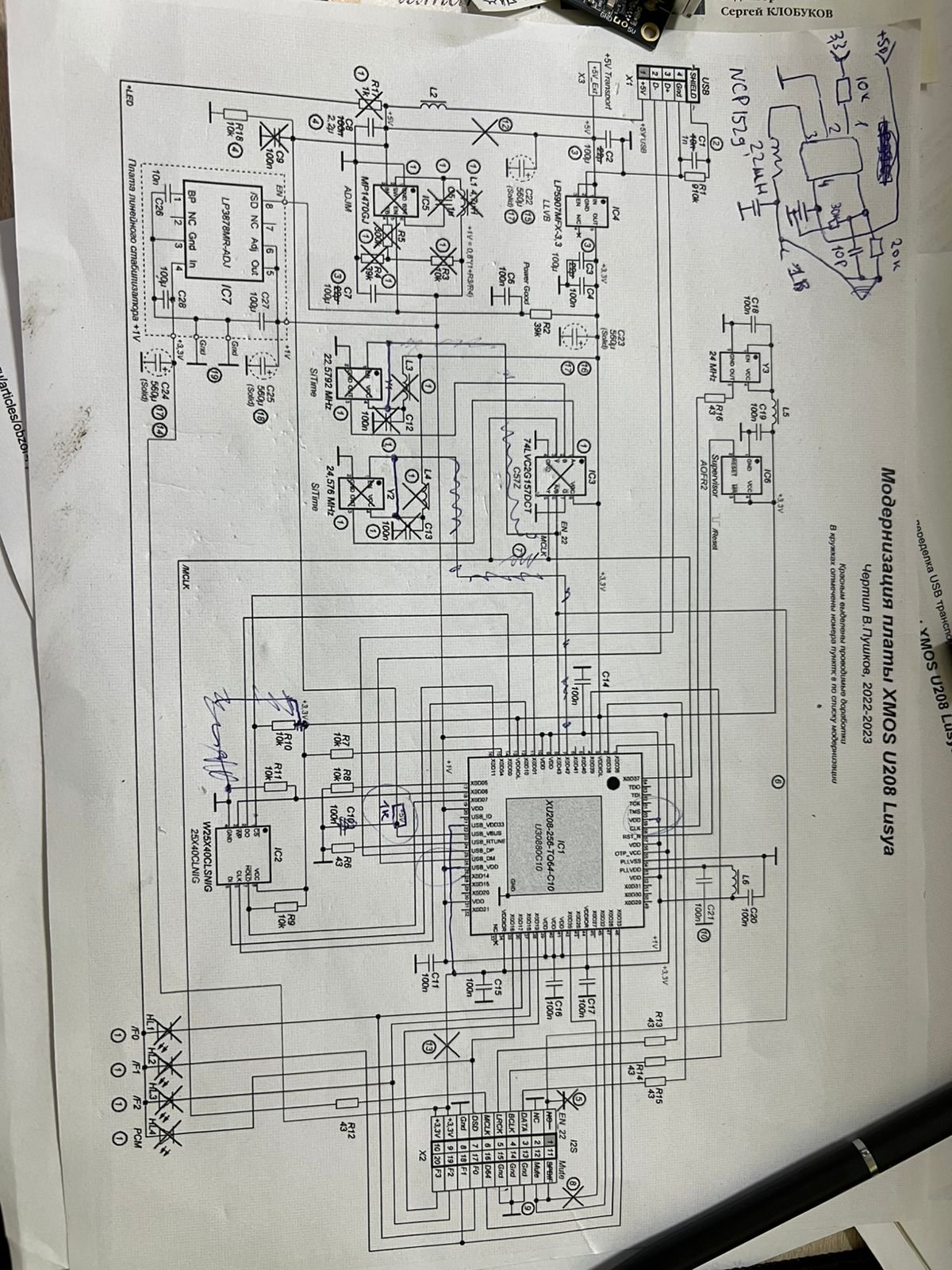

Для проведения модернизация я решил сначала воссоздать принципиальную схему устройства по печатной плате. Приведу окончательный вариант схемы с уже нанесёнными на неё изменениями в связи с доработками (они выделены красным цветом):

Нумерация элементов на схеме — условная, так как изначально их позиционные обозначения на плате отсутствуют. Для удобства я перенёс свою нумерацию элементов на изображение платы:

Рассмотрим собственно порядок модернизации (номера пунктов порядка доработок обведены на схеме кружками):

  1. Демонтировать с платы элементы: Y1 (генератор МЭМС SiTime 22,5792 MHz), Y2 (генератор МЭМС SiTime 24,576 MHz), IC3 (74LVC2G157DCT с надписью «C57»), IC5 (MP1470 с надписью «ADJ» или «IADJx»), L1 (дроссель 4,7 uH), L3, L4 («бусины»), C5 (керамика 1 uF 0603), R3 (10k 0603), R4 (39k 0603), R5 (300k 0603), R17 (1k 0603), HL1, HL2, HL3, HL4 (blue 0805). Аккуратно очистить от припоя контактные площадки выпаянных элементов с помощью жала паяльника и медной оплётки, особенно на местах R17 и HL1..HL4, где впоследствии будет приклеена дополнительная плата линейного стабилизатора +1V на основе микросхемы IC7 LP3878MR-ADJ. Примечание: конденсаторы C2,C3 (100nF) в питании генераторов Y1, Y2 можно не выпаивать, так как на местах указанных генераторов впоследствии будут смонтированы твердотельные электролитические конденсаторы (см. пункты 15, 16).
  2. Демонтировать с платы керамический конденсатор C1 (10nF 1206) и заменить его на конденсатор ёмкостью 1nF.
  3. Демонтировать с платы керамические конденсаторы C2, C3, C7 (22uF 1206) и заменить их на аналогичные ёмкости с номиналом 100uF x 6V.
  4. Демонтировать с платы керамический конденсатор C8 (100nF 0603) и заменить его на керамический конденсатор номиналом 2,2uF (в соответствии с даташитом на используемый чип XMOS в части использования входа USB_VBUS), а также демонтировать конденсатор C9 (100nF 0603) и заменить его на резистор 10 кОм (0603) — демонтированный ранее R3 (чтобы не допустить для USB_VBUS состояния плавающего входа при отключённом разъёме USB). Один из выпаянных конденсаторов 100nF (0603) можно будет использовать для доработки, описанной в п.10. Кстати, на «старой» плате XMOS вход USB_VBUS просто подключён через резистор 10 кОм к шине +3,3V.
  5. Обрезать медную фольгу снизу платы вокруг контакта 1 разъёма X2 (I2S), изолировав его от общей шины.
  6. Соединить сверху проводом указанный контакт 1 с контактной площадкой вывода 1 (EN_22) демонтированного генератора Y1.
  7. Соединить сверху проводом левый (на плате) контакт резистора R12, идущего к контакту 6 (MCLK), с контактной площадкой вывода 5 демонтированного мультиплексора IC3.
  8. Перерезать дорожку, идущую к контакту 11 (SPDIF) разъёма X2 (I2S).
  9. Соединить перемычкой контакты 11 (SPDIF) и 12 (Mute) разъёма X2 (I2S) — на обоих контактах 11 и 12 теперь будет действовать сигнал Mute (контакт 12 в дальнейшем не используется).
  10. Допаять сверху по диагонали над L6, C20 керамический конденсатор C21 0,1 uF (один из выпаянных в п.4) — в соответствии с даташитом он должен быть на входе PLLVDD, но на плате для него по ошибке не было предусмотрено место.
  11. В случае использования первоначально разработанной для модуля индикации прошивки под «старую» (синюю) плату XMOS с зеркально расположенными контактами F0, F1, F2 необходимо также перерезать снизу дорожки, подходящие к контактам 17..20 разъёма X2 и соединить их перемычками «крест-накрест»: F0 — на 20, F1 — на 19, F2 — на 18 (контакт 17 при этом можно не подпаивать, так как он не используется); под «новую» плату XMOS для модулей индикации AH-I6 и AH-I6/HPDL1414 я сделал специальные прошивки с обозначением «F-SWAP», так что такая переделка необязательна (и я её не выполнял).
  12. Перерезать снизу платы дорожку шины +5V от USB между нижним контактом дросселя L2 и нижним контактом конденсатора C2, соединённым с контактами 1,3 микросхемы IC4.
  13. Перерезать сверху широкую дорожку шины +3,3V в месте между демонтированным генератором Y2 и с контактами 9,10 разъёма X2 — напряжение +3,3V на указанные контакты будет поступать от платы адаптера (гальваноразвязки) в качестве входного для линейного стабилизатора +1V.
  14. Просверлить в плате сквозное отверстие (диаметром 0,8 мм) правее указанного разреза и чуть ниже шины +3,3V — на этом месте сверху будет монтироваться твердотельный электролитический конденсатор C24 (по входу питания линейного стабилизатора +1V); земляную площадку вокруг отверстия снизу нужно зачистить; также необходимо зачистить небольшой участок на отрезанной шине +3,3V для подпайки положительного вывода электролита.
  15. Контактные площадки выводов 4 (+) и 2 (-) демонтированного ранее генератора Y2 будут использоваться для монтажа твердотельного электролитического конденсатора C22 (по шине +5V), поэтому к контактной площадке вывода 4 Y2 необходимо припаять провод до нижнего контакта конденсатора C2 (вход стабилизатора IC4). После монтажа сверху на плату конденсатора C22 к его анодному выводу необходимо также подпаять отрезок гибкого провода длиной около 10 см, который должен будет подключаться к контакту +5V_Ext клеммника на плате адаптера (гальваноразвязки).
  16. Контактные площадки выводов 4 (+) и 2 (-) демонтированного ранее генератора Y1 будут использоваться для монтажа твердотельного электролитического конденсатора C23 по шине +3,3V с выхода стабилизатора IC4, поэтому контактную площадку вывода 4 Y1 необходимо соединить с этой шиной, запаяв перемычку 0603 вместо демонтированного элемента L3.
  17. Смонтировать твердотельные конденсаторы C22, C23, C24 сверху платы на подготовленные в трёх предыдущих пунктах для них места.
  18. Смонтировать твердотельный конденсатор C25 (по шине +1V) на выводах керамического конденсатора C7 (плюсовым выводом вверх), а лучше — рядом на контактных площадках изъятого дросселя L1 (нижнюю свободную контактную площадку от этого дросселя надо заземлить).
  19. На место демонтированных R17 и HL1..HL4 приклеить на двухсторонний скотч предварительно собранную и проверенную плату линейного стабилизатора IC7 LP3878MR-ADJ. Подсоединить контакты платы: Gnd — двумя проводами — к контакту 13 (Gnd) разъёма X2 и к минусовому выводу конденсатора C25/C7, +3,3V — проводом к плюсовому выводу C24 или контактам 9,10 разъёма X2, +1V — проводом к плюсовому выводу конденсатора C25/C7, EN — проводом к контактной площадке вывода 5 демонтированной микросхемы IC5 (MP1470).

Ниже последовательно проиллюстрируем приведённый порядок действий.

Изображение основных планируемых доработок на плате сверху:

и снизу:

Подготовленная плата сверху без лишних элементов и с разрезами дорожек, закрашенными паяльной маской:

Подготовленная плата снизу с разрезами дорожек, закрашенными паяльной маской:

Этапы изготовления методом ЛУТ платы стабилизатора +1V (размеры платы 20x9x1 мм, с небольшим вырезом):

и вид готовой платы с подпаянными проводами:

Нижняя земляная контактная площадка микросхемы должна быть припаяна паяльным феном к слою фольги на плате.

Работа платы стабилизатора после сборки проверяется при выходном токе 300мА (сопротивление нагрузки 3,3 Ом) при входном питании +3,3В — напряжение на выходе должно быть 1В. Для облегчения теплового режима микросхемы я приклеил на неё небольшой радиатор 9x9x5 мм. Так как рассеиваемая микросхемой мощность составляет порядка 0,7W, она заметно греется даже с этим радиатором. Можно также в качестве теплоотвода использовать прямоугольный кусочек листовой меди или латуни размером 15..20x10 мм, припаяв его вертикально (перпендикулярно) к земляной шине у нижнего края платы (и, возможно, дополнительно приклеив к нему какой-нибудь маленький радиатор). Рисунок печатной платы в формате программы Sprint Layout 5 приведён во вложении.

Окончательный вид доработанной платы XMOS сверху:

и снизу:

Для доработки платы потребуются:

  • Перемычка типоразмера 0603 — 1 шт. (вместо L3),
  • Конденсаторы керамические 100uF x 6V X5R (1206) — 5 шт. (C2, C4, C7, C27, C28),
  • Конденсатор керамический 1nF (1206) — 1 шт. (C1),
  • Конденсатор керамический 10 nF (0603) — 1 шт. (C26),
  • Конденсатор керамический 2,2uF (0603) — 1 шт. (C8),
  • Конденсатор электролитический твердотельный 560uF x 6V (диаметром 6 мм) — 4 шт. (C22, C23, C24, C25),
  • Микросхема стабилизатора LP3878MR-ADJ/NOPB (SOIC-8) — 1 шт. (IC7).

После доработок будут высвобождены:

  • Конденсаторы керамические: 10nF (1206) — 1 шт. (C1), 100nF (0603) — 1 шт. (C9), 22uF (1206) — 3 шт. (C2, C3, C7),
  • Резисторы: 1 кОм (0603) — 1 шт. (R17), 39 кОм (0603) — 1 шт. (R4), 300 кОм (0603) — 1 шт. (R5),
  • Дроссели: 4,7uH (1210) — 1 шт. (L1), «бусины» для подавления ЭМП (0603) — 2 шт. (L3, L4),
  • Светодиоды Blue (0805) — 4 шт. (HL1..HL4),
  • Генераторы МЭМС SiTime 22,5792 MHz (Y1) и 24,576 MHz (Y2) — 2 шт.,
  • Микросхема мультиплексора 74LVC2G157DCT — 1 шт. (IC3),
  • Микросхема импульсного стабилизатора MP1470GJ — 1 шт. (IC5).

ЦАП с такой модернизированной платой «звучит» точно не хуже, чем со «старой» доработанной платой XMOS, а по субъективным ощущениям, может быть, даже чуть лучше, ещё деликатнее на высоких частотах (вероятно из-за того, что в этом варианте соединительные провода стабилизатора питания +1V получились короче и толще).

Во вложении приведён рисунок печатной платы стабилизатора +1V. Скорректированные прошивки для модулей индикации под рассмотренную плату XMOS я добавил в виде вложений к моим связанным с данной тематикой статьям: Программная модернизация модуля индикации для «Аманеро» AH-I6, Модуль индикации для Аманеро на светодиодных буквенно-цифровых индикаторах HPDL-1414 (см. в приватных вложениях) и Плеер RuneAudio с сенсорным экраном и встроенным ЦАП (см. приватное вложение).

Вложение:
stab-1v-lusya.zip 7 Кбскачан 119 раз
+55
0
caleb caleb 2 года назад #

Вот у Вас терпения хватило схему срисовать.

+1
Pushok62 Pushok62 2 года назад #

Это было очень увлекательно :)

+1
secofr secofr 2 года назад #

Супер! Классная работа.

Удалось в фубаре режим DSD-ASIO 256 запустить?

Владимир, поправьте плз, в статье п.1 IC4-> IC3, а то стаб 5907 выпаяют :)

+1
Pushok62 Pushok62 2 года назад #

Спасибо! Честно говоря, «DSD-ASIO 256» даже не проверял, у меня и записей таких под рукой не оказалось. Убедился только, что звук отличный, и в модуле индикации нормально отображаются основные режимы через F0,F1,F2,DSD, да и успокоился. Насчёт «IC4-> IC3» — большое спасибо, исправил.

+1
rucrim rucrim 2 года назад #

Отличный подробный обзор, а интерфейсный модуль XingCore переделанный в slave и доработанным питанием, может делали или еще в планах сравнения с своими платами XMOS по звуку?

0
Pushok62 Pushok62 2 года назад #

На такой модуль XingCore обратил внимание, но дороговато как-то, не рискнул… В основном меня беспокоило отсутствие доступных аналогов старых синих плат XMOS.

0
rucrim rucrim 2 года назад #

Я как то после аманерки сразу  перешагнул еще в прошлом году на XingCore, теперь понадобился еще один модуль вот думаю на сколько разница с платами XMOS.

caleb caleb 2 года назад #
Комментарий удален
0
Dafin314 Dafin314 2 года назад #

Имеет смысл так же поизвращаться со стабилизатором 1.8в в Аманеро? В смысле внешнего Ldo?

0
Pushok62 Pushok62 2 года назад #

Думаю, что смысла нет. Для платы XMOS это было вызвано необходимостью избавиться от импульсного стабилизатора +5В -> +1В.

0
Dafin314 Dafin314 2 года назад #

На китайской аманере линейный?

0
Pushok62 Pushok62 2 года назад #

На оригинальной Аманерке согласно схеме стоит линейный стабилизатор ADP150AUJZ-1.8-R7, на китайской такой же или аналог. И запитывается он от линии +3,3В.

0
Dafin314 Dafin314 2 года назад #

Главный вопрос как всегда оригинал и если нет насколько нормальный заменитель.

0
Pushok62 Pushok62 2 года назад #

Ну это надо в каждом конкретном случае смотреть. Мне думается, что кардинально ничего не поменяется.

+1
caleb caleb 2 года назад #

Нормальный. Я сравнивал. Была оригинальная и не оригинальная, они по деталям мало чем отличаются.

0
Dafin314 Dafin314 2 года назад #

Визуально сравнивали? Или инструментально?

0
caleb caleb 2 года назад #

И визуально и мерил. На не оригинальной резисторы в разноброд, то есть близкие что бы работало, а не такие какие должны быть, емкости по меньше, более низкого качества, генераторы «какие  были такие и поставили», ну и плата, как смогли так и срисовали. В оригинальной она тоньше и покрыта золотом, а не оригинальная толще, без покрытий и разведена так себе.

0
Dafin314 Dafin314 2 года назад #

Разные они все. У меня китайская, с позолотой, все резисторы по оригиналу, генераторы не безымянные, хотя я их и сдул.

0
caleb caleb 2 года назад #

Значит кто ее делал по честнее был, не по жадничал на комплектухе.

0
Dafin314 Dafin314 2 года назад #

Брал у небезизвестной Люси

0
caleb caleb 2 года назад #

А стабилизаторы что там что там практически одинаковые. Да и смысл их подделывать, они копеечные. На одной из не оригинальных были LP5907, а на другой были ADP150

0
Dafin314 Dafin314 2 года назад #

А зачем копеечные оу подделывают. Загадочная китайская душа.

0
caleb caleb 2 года назад #

Оу все таки проще подделать. Я свои все Amanero пораспродал, на ХМОS  перешел, никаких проблем с щелчками, переваривает что угодно, нету танцев с бубном с прошивками.

0
Dafin314 Dafin314 2 года назад #

Хочу Xing u30 но дороговато.

+1
caleb caleb 2 года назад #

Хотеть конечно можно, но нужен ли он....

Кварцы там удвоенной частоты, так просто в слейв не переведешь. Да и записей выше DSD 256 крайне мало, обычного XU208  за глаза

Щас заказывать страшно, один с нового года никак не приедет, второй месяц едет и пишут, что из-за сильной загруженности может быть задержан.

0
Dafin314 Dafin314 2 года назад #

В слейв можно но тогда с AH-D6 так просто не подружить.

0
caleb caleb 2 года назад #

Он под D12 подходит хорошо, там так же удвоенные кварцы.

0
bavtec bavtec 2 года назад #

В D12 вроде обычные кварцы

0
Pushok62 Pushok62 2 года назад #

Наверное, caleb имел в виду ЦАП AH-D16-Pro.

0
caleb caleb 2 года назад #

Да, точно, спасибо.

0
Co_balt Co_balt 2 года назад #

мне вчера пришел XU208 от Лизы — шел 2 недели. До этого корпус алюминиевый получил шел где-то 10 дней

0
Pushok62 Pushok62 2 года назад #

Как ни странно, мне тоже сейчас заказы с али довольно быстро приходят.

+1
admin admin 2 года назад #

Полная таблица сигналов управления F0, F1, F2, DSD вместе с сигналами переключения клоков

Самые свежие драйвера можно найти тут https://download.shenzhenaudio.com/#Singxer/1

Подходят от SINGXER Q-1

0
muxa muxa 2 года назад #

а почему не захотели свою плату делать? использовать эту «люсю» как суповой набор.

0
admin admin 2 года назад #

Есть и своя плата, прошивка дело не быстрое. А закладываться на набор тоже дело такое, сегодня есть, завтра нет.

0
muxa muxa 2 года назад #

сам по себе чипс хмос208 есть на лцсц по 10у.е, судя по флешке на плате прошивка грузится оттуда.

осталось провести эксперимент — джитаг не разведен потому что ОТР чипса никто не трогал или все таки чипс прошили и потом только в платку.

0
Pushok62 Pushok62 2 года назад #

Андрей говорил, что имеющаяся прошивка каким-то образом привязана к конкретному чипу XMOS, т.е. чтобы свою плату сделать, нужно самим прошивку для неё писать, а иначе после замены чипа не будет работать.

+1
caleb caleb 2 года назад #

Он выяснил что зеленая плата, вроде бы та какую вы переделывали, имеет не шифрованную прошивку, то есть он поменял флеши местами на разных платах и оно заработало.

0
caleb caleb 2 года назад #

А смысл что-то прошивать !? подетально оно дороже выходит готовой платки xmos, тупо покупай и чипы переставляй.

0
admin admin 2 года назад #

Правильно говорите. Версию платы, где назначение пинов совпадает с этой зеленой я тоже нарисовал, но пока не заказывал.

У этой зеленой платы оказался такой же выбор пинов под I2S, что и в моем проекте. Пришлось только изменить разводку пинов управления.

0
muxa muxa 2 года назад #

люся всяко разно стоит 30+у.е. и ее переделки не вызывают никакого желания сначала ее покупать а потом перепахивать (опять затрачивая бапки).

при всем том что сам чипс стоит 10у.е. и плата там навряд ли 4 слойка + остальных деталей там едва ли еще на 10у.е.

зато сразу готовое без всяких допиливаний напильником.

З.Ы.

у псбшников так же нет доставки в Россию если там заказать монтаж — посредник нам всем в помощь.

0
admin admin 2 года назад #

Цены у вас какие-то оптимистичные. Достать сам чип в небольших количествах (до 10шт) обходится с доставкой не менее 15$ / шт. Что-то дешевле я вариантов реальных не нашел. Если есть надежный источник по 10$, прошу поделиться, буду очень благодарен.

Плата на этом свистке действительно двуслойка, разводка х… новая, полигон земли сильно изрезан. Но по деталям он где-то и тянет на 30$. Стаб на 3.3в стоит оригинальный LP5907, клоки SiTime относительно неплохие, вполне можно применить на плате ЦАП.

Не обязательно переделывать полностью как у Владимира, можно оставить штатный импульсный стаб на 1в и переделка получится относительно простой.

0
muxa muxa 2 года назад #

https://lcsc.com/product-detail/Microcontroller-Un...

оно? (там их сотни полторы разновидностей, все почему то под вывеской микроконтроллеров), впрочем вы может и правы, с нынежним курсом, да с доставкой все 15у.е. так что люся вполне пойдет как суповой набор.

насчет платы не соглашусь. общий периферийный контур вполне виден и даже виасы расставлены так (квадратно-гнездовым) что снижают накопление заряда большими полигонами и вообщем по роутингу плата крепкий середнячок.

минусовать ее можно только за отсутствие супрессоров по USB ну и конечно же за весь остальной список по доработке :)

0
admin admin 2 года назад #

Хреновая разводка, потому что прошивка не своя, а слизана, если бы писали свою прошивку, могли бы выбрать намного более удобные ноги / порты для пинов управления.

0
Pushok62 Pushok62 2 года назад #

Случайно на али попались чипы XMOS, но дороже $20 за штуку (и продаются десятком), и больше я их нигде не встречал.

0
Co_balt Co_balt 2 года назад #

с https://lcsc.com   в данный момент нет доставки в Россию

0
caleb caleb 2 года назад #

Похоже вы давно не пытались чего-то такого заказать. Много где нет доставки, мало того, невозможно оплатить. А  магазины с особо завышенным самомнением вообще просто динамят.

0
jfb jfb 1 год назад #

Пришла такая плата, но в настройках драйвера во вкладке Format можно выбрать максимум 2 channel(s). 24 bits  Система Win7-64, драйвера скачаны по вышеприведенной ссылке, и продавец так же прислал драйвера.  На сайте продавца заявлено, что плата может работать в режиме 32 бит, из этого впрос — у меня у одного так, или я не правильно что-то делаю как получить 32 бит?

0
Pushok62 Pushok62 1 год назад #

Я использую версию драйвера XMOS 3.20, там такой вкладки и таких настроек вообще нет. Проверить воспроизведение 32-битных записей не могу ввиду отсутствия таковых.

0
jfb jfb 1 год назад #

Драйвер установлен Singxer 5.12.0. Как понимаю, последний из поддерживаемых Windows 7, следующие версии драйверов идут уже только для Windows 10. Может быть на Windows 10 можно включить 32 бит, но у меня сейчас нет десятки под руками.

0
HiKKiDimKa HiKKiDimKa 1 год назад #

Под Win10 так же, на 5.30 и обновленном 5.50.

0
Andrew Andrew 2 года назад #

Что-то неожиданно пропали из продажи указанные в статье модули. Есть очень похожие, но без индикаторных диодов

(https://aliexpress.ru/item/32946706975.html?spm=a2g2w.productlist.0.0.5d501c96n7opey&sku_id=66208145855). Может быть кто-то сталкивался с такими в плане переделки питания и драйверов?

0
Pushok62 Pushok62 2 года назад #

Я заказывал как раз такой модуль, без светодиодов, но пришёл тот, что описан в статье. Думаю, что разницы нет (но, естественно, не проверял).

0
streametch streametch 1 год назад #

таких модулей почти не осталось, выпустили типа новую улучшенную.

«manufacture upgrade the PCB layout, Also use thress SITIME oscillators to instead two, It is a great upgrade actually
The sound is more smooth and musical than previous version with two Oscillators, I assume that you would satisfied with the sound quality»

Отказался от заказа этой платы, ищу старую версию как в статье

0
Pushok62 Pushok62 1 год назад #
+1
streametch streametch 1 год назад #

Спасибо за ссылки, но продавец как услышал что я хочу отменить заказ и вернуть деньги, сразу нашел два  нужных последних модуля на складе :)

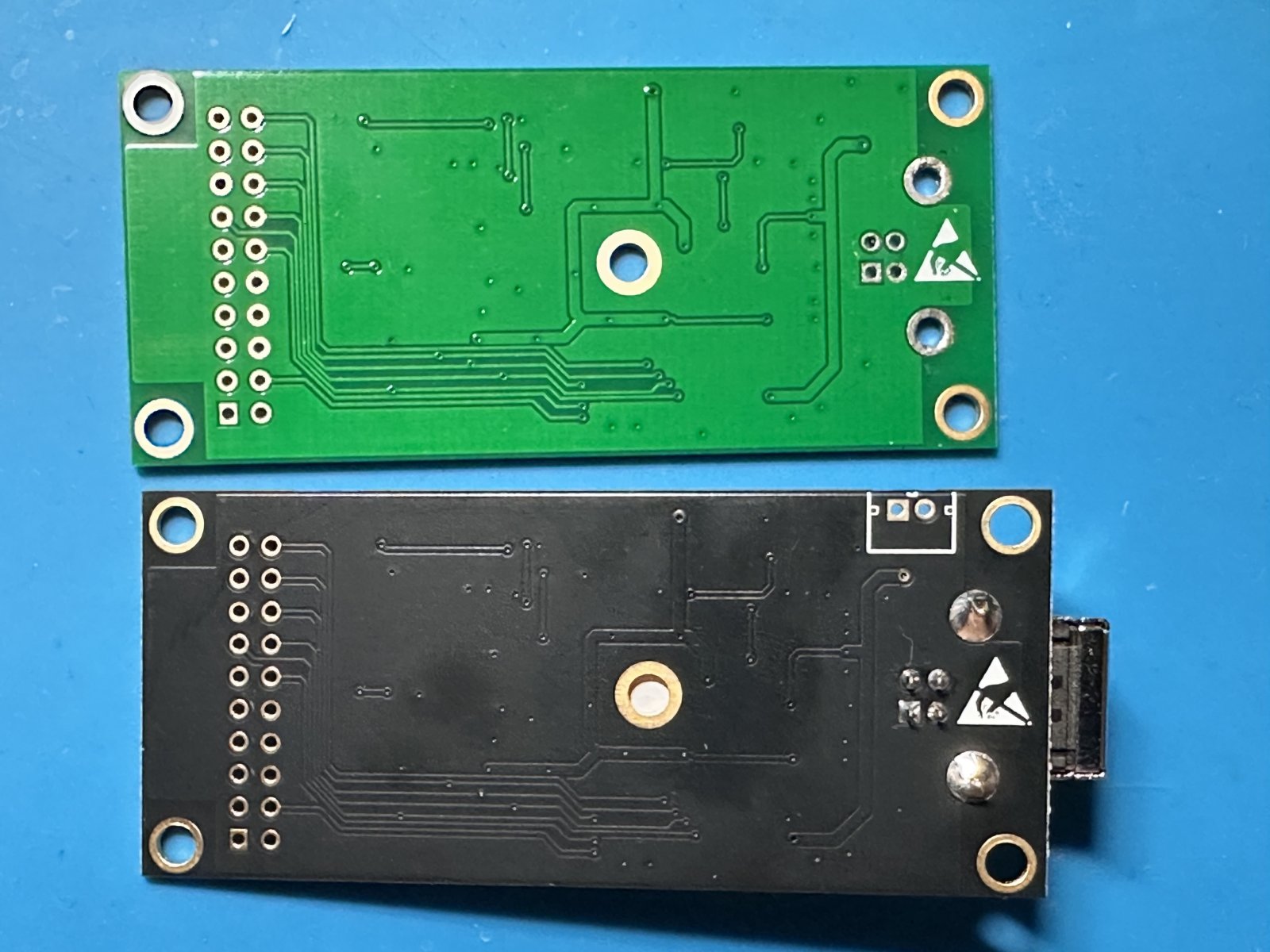

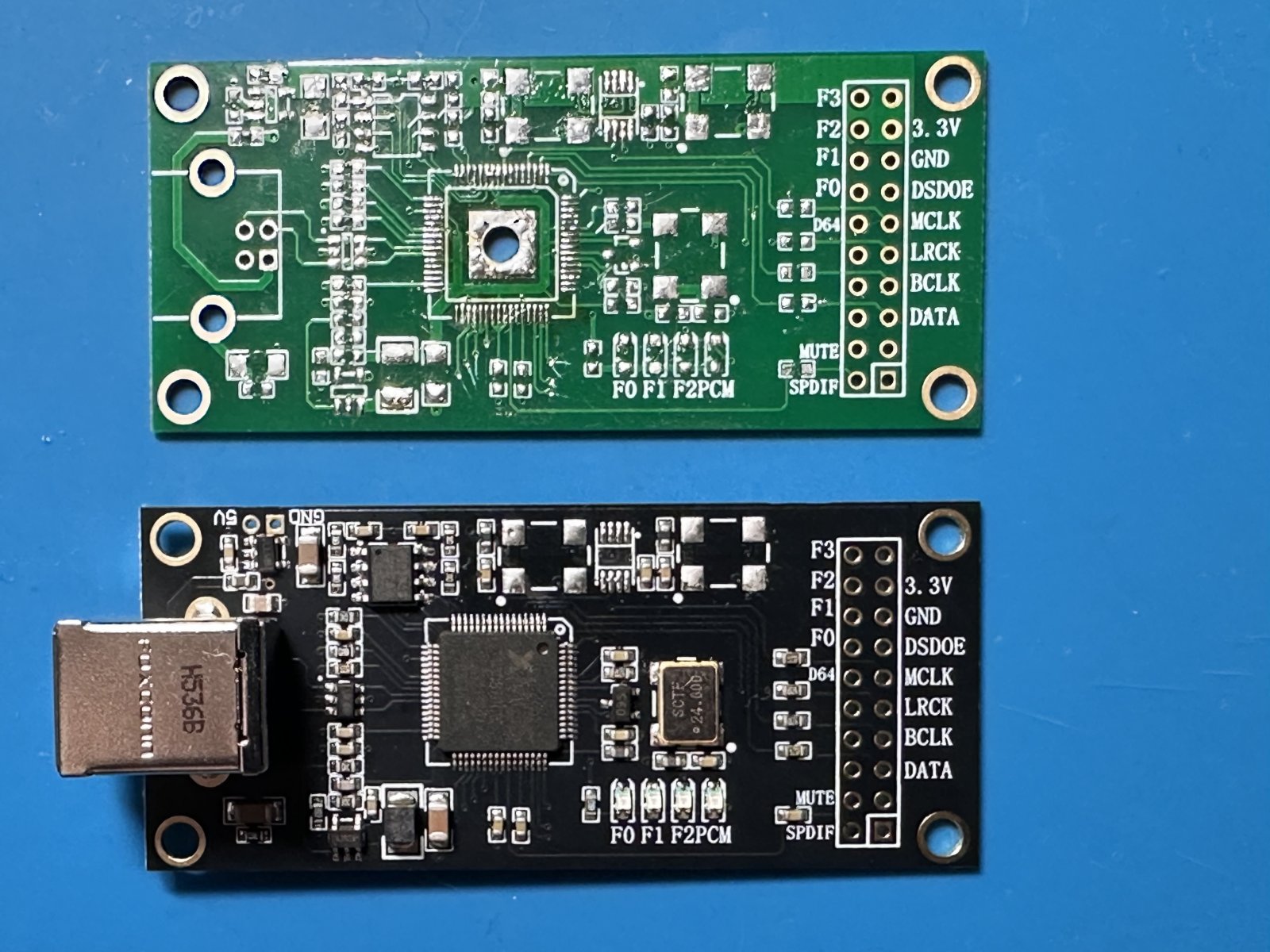

Дополню, модуль получил — но он таки отличается. Стабилизатор 1V построен на МС NCP1529, сигнальные USB D+ и D- заходят к XMOS через TVS Диоды SRV05. Так же другой супервизор — трёхлапый - UM809SS

В остальном всё очень похоже.  На кресты не обращайте внимание, ещё в процессе...

TSC TSC 1 год назад #
Комментарий удален
0
streametch streametch 1 год назад #

Владимир, плату которую я получил (фото выше) Уже имеет изолированный пин 1, дорожку SPDIF резать тоже не нужно — достаточно выпаять конденсатор у пина. Плату планирую использовать с переходником развязки версии 1.5 в (транспорт в slave), пока что без  добавления стабилизатора в 1v (останется штатный). Нужно ли в таком случае выполнять пункт 13 (перерезать широкую дорожку 3,3в)? Питание 5v через переходник, не USB

+1
Pushok62 Pushok62 1 год назад #

Пункт 13 в вашем случае выполнять не нужно, по всей видимости.

0
TSC TSC 1 год назад #

Владимир, на приведенной Вами схеме резистор R10 замкнут на линию питания 3,3в. На фото платы он вроде бы он замкнут на землю, а не на линию питания?

0
Pushok62 Pushok62 1 год назад #

Спасибо за подсказку, конечно же я перепутал. Резистор R11 идёт на землю, а R9 и R10 на шину +3,3V. Внёс исправления на схеме в статье.

0
TSC TSC 1 год назад #

Да, я имел ввиду R11, который с третьей ноги IC2

0
TSC TSC 1 год назад #

Владимир, ещё вопрос: на вашей схеме линия CLK_Select подтянута к ноге 8 чипа XMOS. На схеме Андрея это нога 7. В проекте Андрея в качестве донора используется тот же модуль XMOS что и у вас для переделки, стало быть, распиновка чипа одинаковая, а по схемам отличается. Или я чего-то не догоняю?

+1
Pushok62 Pushok62 1 год назад #

На моей схеме правильно нарисовано — сейчас посмотрел на демонтированной плате, она у меня сохранилась. Дело в том, что выводы 7 и 8 на этой плате, по всей видимости, работают в противофазе: когда включён один генератор, второй выключается. Сигнал на моей схеме EN_22 (высокий уровень включает генератор 22 МГц, низкий — 24 МГц) поступает на контакт 1 разъёма X2 (по аналогии с платой Аманеро), а дальше — на плату адаптера — контакт 2 разъёма J4, и уже дальше — на контакт 1 разъёма Control (44.1/48), но с инверсией через оптрон VO2.1. Так как плата Андрея совмещает в себе функции вышеуказанного адаптера, необходимости в инверсии сигнала нет, так как получается, что он уже инвертирован (снимается с вывода 7 чипа XMOS)  и далее идёт на оптрон VO4.2, включённый без функции инверсии. Думаю так.

0
TSC TSC 1 год назад #

Благодарю за ответ. Рисую свой вариант платки, по аналогии с проектом Андрея AH-TX1-lite, но для гальваноразвязки использую схему адаптера версии 1.4, раз на ней оптрон VO2.1 подключён с инверсией сигнала CLK_Select, значит в своей версии платы мне нужно использовать  вывод 8 чипа XMOS, верно?

0
Pushok62 Pushok62 1 год назад #

По всей видимости верно.

0
TSC TSC 1 год назад #

спрошу у Андрея.

streametch streametch 1 год назад #
Комментарий удален
0
streametch streametch 1 год назад #

Foobar2000 DSD64 — играет только в PCM, если выставить DSD+PCM в tools — То кроме шума не играет ничего. Тестировал кто этот модуль в DSD?

0
Pushok62 Pushok62 1 год назад #

Работает DSD64 и DSD128. Насчёт Foobar уже не помню, скорее всего проблем не было, но в RuneAudio точно работает. В Foobar устройство вывода DSD: ASIO: XMOS USB Audio 2.0 ST 3086. В Tools/SACD Output Mode: DSD+PCM.

Здесь всё проверили?

0
streametch streametch 1 год назад #

да, изначально по этому мануалу делал, но модули посвежее поставил, как и сам foobar, в контрольной панели транспорта во время проигрывания (ну как проигрывания...) всё равно пишет что вывод PCM, иногда прыгает буфер и частота.

0
streametch streametch 1 год назад #

кстати заметил что если на ЦАП (d6.1 mk3) поставить CONFIG  перемычку на пины 9-10 ( в логический 0) то DSD играет, но я чуть не оглох от того на какой громкости оно включилось.

0
caleb caleb 1 год назад #

У меня сначала тоже самое было, косяк был именно в настройке самого плеера.  Foobar сильно заморочен в этом плане.

Можно еще попробовать AlbumPlayer, он тоже поддерживает DSD и попроще в настройках.

0
streametch streametch 1 год назад #

я понял, поковыряюсь ещё, если что попробую другой плеер и записи.

0
streametch streametch 1 год назад #

Такая же ерунда и в AlbumPlayer

0
caleb caleb 1 год назад #

значит косяк с драйверами, или не подходящие, или  не полностью установлены

+1
caleb caleb 1 год назад #

 А еще может быть кварц не работает или не включается, тот который на сетку 48 кгц, именно он тактирует DSD, либо с конфигурацией какой-то косяк, не правильно приходит с платы транспорта, либо не доходит то что должно.  Громкость в режиме DSD всегда максимальная и не регулируется.

«стати заметил что если на ЦАП (d6.1 mk3) поставить CONFIG перемычку на пины 9-10 ( в логический 0) то DSD играет, но я чуть не оглох от того на какой громкости оно включилось. » а тут намек где копать.  Когда там перемычка цап сам определяет что поток DSD и включает соотв. генератор. В ручном режиме значит нету или не доходит команда какой генератор нужно включить цапу и какой при этом режим. Колупать контакты 5  7, на них чего-то не доходит.

0
streametch streametch 1 год назад #

Транспорт правильно определяет DSD сигнал, судя по светодиодам, проверил DSD64/DSD128/DSD256 — по таблице в статье сходится.

При этом когда трек запущен всегда работает Генератор на 22мгц, если трек остановлен — реле щелкают и включается кварт 24мгц. Оба сигнала доходят на mclk транспорта. Буду смотреть дальше

0
admin admin 1 год назад #

Проверьте, если поставить CONFIG перемычку на пины 9-10 - dsd корректно воспроизводится?

0
streametch streametch 1 год назад #

да, так пробовал — корректно. Но правда во время проигрывания DSD почему-то транспорт исчезает из микшера  винды, и громкость на всю, но по поводу громкости мне объяснили что это норма.  Сейчас перечитываю все статьи на сайте  по переделке транспортов в slave что бы подтянуть матчасть

+1
admin admin 1 год назад #

Ну тут следующие предложения,

1) проверить доходит ли на разъем сигнал переключения формата PCM/DSD

CONTROL: Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличие DSD потока на выходе. Для PCM потока — уровень «1».

2) Может быть проблема и в ЦАП, проверьте конфигурацию фьюзов, мк с прошивкой 2.1 должен работать на частоте 1Мгц, при 8-ми может не хватать времени на сброс AK4493 при переключении формата.

Уточните какой у вас чип? EQ или SEQ? встречалась мне жалоба на новый SEQ которому даже при 1Мгц не хватало периода сброса, помогла прошивка с увеличенными таймингами на сброc, вроде человеку помогло. На своих платах такого не ловил. Выложил в статье к D6 - ah-d6-mk3-firmware-v2-2.hex

0
streametch streametch 1 год назад #

Благодарю, Чип EQ, старый. Можно ли проверить на какой частоте работает МК сейчас?

0
admin admin 1 год назад #

считать фьюзы

0
streametch streametch 1 год назад #

И так:

1 — Проверил контакт 7 со стороны ЦАП — PCM сигнал — 3.3v, DSD 0.03v.

2 — Прошил новую прошивку — всё так же, белый шум при воспроизведении DSD.

Считал fuse

Последний LB не даёт изменить на 0x3F

Сейчас даже с перемычкой CONFIG 9-10 не работает :) Тоже белый шум

Pushok62 Pushok62 1 год назад #
Комментарий удален
0
admin admin 1 год назад #

LB надо менять осторожно это Lock Byte...

«Тоже белый шум»  Громкость в винде в микшере на 100% и будет норм, в dsd громкость не регулируется!

Лучше бы китайцы заблокировали регулировку совсем.

0
admin admin 1 год назад #

Еще в Singxer USB Audio Device Control Panel зайти на вкладку volume и выставить тоже на 100%

+1
streametch streametch 9 месяцев назад #

в общем возился с установкой цапа в корпус, не было времени проверить. Сегодня проверил — DSD поток идёт, определяется контрольной панели Singxer — звук идёт — огонь! Спасибо!

8888 8888 8 месяцев назад #
Комментарий удален
0
Pushok62 Pushok62 8 месяцев назад #

Я честно говоря не знал, что там предусмотрен инженерный режим. Что он даёт?

8888 8888 8 месяцев назад #
Комментарий удален
0
Vut Vut 10 месяцев назад #

Кто-нибудь знает, поддерживают ли XMOS DSD 48?

0
Pushok62 Pushok62 10 месяцев назад #

Не поддерживают: в таблице для этой платы есть только режимы DSD64, DSD128, DSD256.

0
Morda Morda 5 месяцев назад #

Здравствуйте! Не знаю, куда уже и писать. У меня в ЦАПе SMSL M300 MKII https://avstore.pl/konwertery-dac/smsl-m300-mkii-p...
сгорел XMOS. Это выяснил мастер после прозвона. Все мастера жалуются на нерабочие схемы XMOS с Али. Отзывы на Али тоже плохие. Я решил взять не отдельный XMOS, а вот такую готовую рабочую плату и выпаять из нее XMOS: https://aliexpress.ru/item/4001249280279.html?sku_...
но не знаю, точно ли он подойдет. Во всяком случае, в моем ЦАПе XMOS поддерживает макс частоту psm 32\768, а у этой платы указано 384. Я понимаю, что файлы с такой частотой встречаются редко и мне это не критично, но будет ли этот XMOS работать на моем ЦАПе? И еще некоторые цифровые отличия в маркировках имеются.
Помогите, пожалуйста, с выбором.
И что с прошивкой? Надо ли прошивать, чем грозит, если не прошьешь, и где брать прошивку?
Спасибо.

0
VKhrychikov VKhrychikov 5 месяцев назад #

Надо бы посмотреть на схему или хотя бы фото Вашего ЦАПа.

Не скажу точно на 100%, но кажется, что прошивка XMOS хранится обычно на флеш-памяти где-то рядом, но вроде как нужен ещё загрузчик. То есть если есть ровно такая же микросхема XMOS (возможно, с загрузчиком) и флеш-память рядом (обычно это SOIC8 микросхема), то всё должно заработать как было (прошивку XMOS будет брать с флешки). В общем, шлите фото.

Кстати, по Вашей ссылке не очень-то XMOS на транспорте — я бы поостерёгся.

0
Morda Morda 5 месяцев назад #

Есть такое «фото». Ничего лучше не нашел. Не хотелось бы самому разбирать, да и макрокамера только на смартфоне жены, а она приедет только на выходных. Если это не поможет, сделаю.

«Кстати, по Вашей ссылке не очень-то XMOS на транспорте — я бы поостерёгся.» -  а что там не так? По какому признаку отсеивать неподходящие?
Спасибо.

0
Morda Morda 5 месяцев назад #

Оказывается, у меня там QFN48 — без ножек XMOS.

0
VKhrychikov VKhrychikov 5 месяцев назад #

Да, QFN, но как раз в таком корпусе и стоит в той плате на Алиэкспресс, на которую Вы указали — должно подойти.

0
Morda Morda 5 месяцев назад #

Только вот мое наименование полностью выглядит так: XU208-128-QF48-C10 U30870C10 QFN48 , а у продавца платы нет полного наименования и частоту pcm в моем ЦАПе XMOS поддерживает макс до 32\768, а у этой платы указано 384.

Точно ли этот XMOS мне подойдет, вместо старого? И будет ли нужно где-то искать прошивку и способ перепрошить его, после выпаивания из другой платы? Как это все понять? Продавец не отвечает на эти вопросы.Спасибо.

0
VKhrychikov VKhrychikov 5 месяцев назад #

К сожалению, продавец Вам на эти вопросы и не ответит. Кроме того, в разных платах у него могут стоять разные чипы. Попросите у него фото.

Прошивку прошивать не нужно будет, она отдельно хранится. И то же относится к той сетке частот, которые поддерживает Ваш интерфейс — если Вы замените на такой же чип с того свистка, то всё заработает как раньше (точнее, должно)

0
Morda Morda 5 месяцев назад #

Спасибо. Буду все уточнять. С рабочих свистков вероятность попасть на бракованный XMOS куда меньше. Отдельные XMOS чипы продают бракованные чуть ли не 9 из 10. Так мастера говорят и отзывы часто на том же али.

0
Morda Morda 4 месяца назад #

Я извиняюсь, тут вот продавец с али пишет. Перевод:«Здравствуйте, xmos сам по себе не так легко повредить, обычно другие мелкие детали приводят к распознаванию usb»Мастер по близости сказал, что XMOS точно сгорел, а вход micro usb заменил (я на него сперва думал), но о каких еще мелких деталях говорит продавец? Может оказаться, что одной заменой XMOS не обойдешься, при том, что проблема только с usb подключением? Может сгореть микросхема с прошивкой или еще что-нибудь? И если сгорела схема с прошивкой, то я ее точно нигде не куплю же — с такой же прошивкой?
 Спасибо.

0
VKhrychikov VKhrychikov 4 месяца назад #

Да, микросхему с прошивкой не купишь. Но Вы ведь, если попробуете, то ничего не теряете. Пересадить XMOS со свистка, — если заработает, то ок. Если нет, то пересадить ваш XMOS на свисток и смотреть, что получится.

0
Morda Morda 4 месяца назад #

Теряю больше денег, если окажется, что там что-то еще.) Продавец с Али предлагает отправить им ЦАП в ремонт, где они возьмут только за стоимость XMOS, если ничего другого не сгорело, но туда и обратно доставка стоит почти столько же, сколько ремонт здесь + стоимость платы с XMOS. Но там или железно все починят, или я просто лишусь ЦАПа, так как гарантия давно кончилась, а на Али никакой функции по защите покупателя, сдающего вещи в ремонт продавцам не по гарантии, нет. Продавец, вроде как, официальный Oficial SMSL, на которого так же ссылается и страница в Фейсбуке, но никаких виртуальных бумажек с печатями о том, что я им что-то отправил, не будет.
Вот и думаю, как поступить.

0
VKhrychikov VKhrychikov 4 месяца назад #

Теряю больше денег, если окажется, что там что-то еще.) — Ну вернете чип обратно на свисток и продадите его.

но туда и обратно доставка стоит почти столько же, сколько ремонт здесь + стоимость платы с XMOS — а в какой стране это происходит?

0
Morda Morda 4 месяца назад #

Я в России, продавец на али в Китае.

0
Morda Morda 4 месяца назад #

Вот это XMOS, который стоит на той плате с Али, которую я думаю взять, в качестве донора.




А это XMOS, который, со слов официального магазина SMSL на али, имеется в моем ЦАПе.

Обе фотки выслали мне эти продавцы с али. Они оба абсолютно идентичны? Они могут отличаться по качеству звука или как-то еще? Спасибо.

0
VKhrychikov VKhrychikov 4 месяца назад #

Они оба абсолютно идентичны? Они могут отличаться по качеству звука или как-то еще? — Да/Нет

0
Morda Morda 4 месяца назад #

То есть это не просто распознание сигнала, но и звук — XMOS? Просто я думал, что за звук отвечает аудиочип. Реально можно ухудшить звук за счет XMOS?

0
VKhrychikov VKhrychikov 4 месяца назад #

Да/да (если считать, что «цифровая часть звукового тракта» — это тоже «звук»)

0
Morda Morda 4 месяца назад #

Выслал продавцу эту фотку с платы, он пишет: «The nature is different, the program has been matched to the hardware, so replacing the XMOS with something else is probably not going to work for the machine.».
Что скажете?

0
VKhrychikov VKhrychikov 4 месяца назад #

Скажу что программа, которая соответствует Вашему hardware, находится в отдельном чипе, который вы не собираетесь менять.

0
bavtec bavtec 4 месяца назад #

Как по мне проще интегрировать плату xmos целиком в место встроенный.

0
Morda Morda 4 месяца назад #

«Как по мне проще интегрировать плату xmos целиком в место встроенный.»
— как вы это себе представляете? У моего ЦАПа XMOS, аудиочип, все входы, выходы и прочее на одной маленькой платке. Как вы себе представляете чисто физически интеграцию?

0
iggus iggus 4 месяца назад #

Продавец прав, очень маловероятно, что чип XMOS ни с того ни с сего сгорел. Обычно к неисправности подобных ЦАПов приводит то, что люди начинают пытаться обновить прошивку, загоняют туда не ту и получают кирпич. Какая предистория Вашего ЦАП? Он у Вас работал и в один момент перестал или что ни будь делали с ним?

0
Morda Morda 4 месяца назад #

Я купил на али микро usb провод двухметровый (штатный там см 40-50), который поддерживал, как и штатный, любые частоты дискредитации, но у него усики у micro usb штекера проваливались и поэтому он шатался в гнезде. Кое-как я его юзал, но он периодически выпадал. В один «прекрасный» момент, при очередной попытке его вставить, пошли сильные искры между ним и micro usb входом ЦАПа. С тех пор эта проблема. Мастер по ремонту смартфонов и ноутов поменял мне вход USB (я думал, что только в этом причина), но ничего не изменилось. Далее он продиагностировал и сказал, что сгорел XMOS (пробит — дословно), но, чтобы понять, сгорело ли что-то еще, ему надо сперва XMOS заменить, а деталей у него нет, и очень много микросхем, как сказал он и мастер из другого сервиса, с али приходят бракованные, поэтому я сам должен где-то купить не бракованную и принести ему на замену. При искрах вероятность чего выхода из строя больше? И мог мастер в мастерской ошибиться?

0
alex3 alex3 4 месяца назад #

В usb должно быть 5в. Но 5в не может «сильно искрить». Видимо, откуда-то взялось повышенное напряжение. При таком раскладе сгореть могли любые активные полупроводниковые приборы.

Если бы имелась гальваническая развязка после usb-входода, это существенно повысило бы шансы на выживание того что за ней находится.

0
Morda Morda 4 месяца назад #

Есть еще момент: с RCA выходов я кидал провод из двух колокольчиков в саб, с запараллеливанием с RCA шнуром из звуковой карты ПК, через разветвитель. То есть ЦАП и ПК шли в один саб. Я таким образом подпирал бас для активных колонок, подключенных к ЦАПу по XLR.
Так вот, из ПК распараллеленный шнур трогать рукой было больно — шел ток.

Плюс ЦАП я питаю от отдельно БП, у которого три выхода: один круглый вход, котjрым я питаю ЦАП, и два usb, один из которых в тот момент подзаряжал павербанк Xaomi.
И все это в момент, когда по микро усб не контачило и там искры пошли.

Не знаю, могло ли все это как-то повлиять, но перечисляю все, как было, для полноты картины. Могло? Если да. то как?

0
alex3 alex3 4 месяца назад #

По описанным данным я не могу судить что помимо XMOS ещё вышло из строя.

0
VKhrychikov VKhrychikov 4 месяца назад #

Это могло повлиять следующим образом:

У Вас разные приборы находятся под разным потенциалом относительно земли (пролезает сетевое напряжение через импульсные блоки питания). Поэтому при соединении (например, проводом USB) иногда проскакивает искра, и если нет мер защиты (обычно ставят встречно-параллельные диоды или специализированную микросхему — собственно, эти диоды содержащую), то выгорают входы USB XMos. И кажется (именно кажется) по фото, что такой защиты как раз нет. Такая ситуация есть, например, во внешней аудиокарте Asus Xonar U7.

В общем, моя рекомендация остаётся прежней.

0
Morda Morda 4 месяца назад #

На всякий случай уточню, моя идея получить ровно такой же XMOS у официального продавца SMSL и заменить его на сгоревший совпадает с вашей рекомендацией?

0
VKhrychikov VKhrychikov 4 месяца назад #

Можно и так сказать. Я сначала имел ввиду купить свисток на XMOS и заменить чип XMOS на тот, что будет на нём, но если продавец может продать вам чип XMOS заведомо рабочий и дешевле, то можно и так.

0
Morda Morda 4 месяца назад #

Ок. Спасибо. А еще я не понял вот это и как это побороть?
«У Вас разные приборы находятся под разным потенциалом относительно земли (пролезает сетевое напряжение через импульсные блоки питания). Поэтому при соединении (например, проводом USB) иногда проскакивает искра, и если нет мер защиты (обычно ставят встречно-параллельные диоды или специализированную микросхему — собственно, эти диоды содержащую), то выгорают входы USB XMos.»

Как именно это связано с этим?

«Есть еще момент: с RCA выходов я кидал провод из двух колокольчиков в саб, с запараллеливанием с RCA шнуром из звуковой карты ПК, через разветвитель. То есть ЦАП и ПК шли в один саб. Я таким образом подпирал бас для активных колонок, подключенных к ЦАПу по XLR.

Так вот, из ПК распараллеленный шнур трогать рукой было больно — шел ток.

Плюс ЦАП я питаю от отдельно БП, у которого три выхода: один круглый вход, котjрым я питаю ЦАП, и два usb, один из которых в тот момент подзаряжал павербанк Xaomi.

И все это в момент, когда по микро усб не контачило и там искры пошли.»

Мне стоит просто использовать разные БП для всех этих приборов и купить второй САБ, чтобы не параллелить через один саб выходы с ЦАПа и ПК?

0
iggus iggus 4 месяца назад #

У Вас видимо сетевые розетки без заземления, поэтому на корпусе ПК, да и других приборов, с Y-конденсаторами в блоке питания, присутствует высокий потенциал (около 115 вольт). Самый простой вариант это уравнять потенциалы всех устройств, соединив их корпуса между собой отдельным проводом.

0
Morda Morda 4 месяца назад #

Заземлены, но так как дом 50х годов и в нем нет заземления,  все «заземлено» на ноль.

0
VKhrychikov VKhrychikov 4 месяца назад #

«Как именно это связано с этим?» — у вас земля одного прибора имеет потенциал примерно 100 вольт относительно земли другого прибора (это из-за не вполне качественных ИБП в них и розеток без заземления). Когда Вы соединяете приборы (например, ПК и ЦАП), потенциал между ножкой входа USB и массой прибора становится 100 плюс-минус 5 вольт, что приводит к выгоранию этого входа, если нет защитных диодов.

«Мне стоит просто использовать разные БП для всех этих приборов» — ультимативное решение — использовать для каждого прибора развязывающий трансформатор 220вольт:220вольт нужной для каждого мощности. Второй вариант  - разобраться с ИБП и заменить те, что нужно, на ИБП медицинской сертификации (у Meanwell есть, например, такие).

Ну и «Самый простой вариант это уравнять потенциалы всех устройств, соединив их корпуса отдельным проводом между собой.» — тоже не помешает.

0
Morda Morda 4 месяца назад #

Заземлены, но так как дом 50х годов и в нем нет заземления, все «заземлено» на ноль. Разве могло повлиять?

0
Pushok62 Pushok62 4 месяца назад #

Если при касании бьёт током, то точно с заземлением не всё в порядке, и ваши устройства имеют разные потенциалы, скорее всего, как уже здесь отмечалось, через конденсаторы в сетевых фильтрах. Вероятно, это и было основной причиной вашей поломки, которая усугубилась нарушением контактов или КЗ в разъёме USB.

0
Morda Morda 4 месяца назад #

Не бьёт. Бьет только от центрального канала звуковой карты ПК, от которого идёт rca в сабвуфер.

Остальные провода и корпуса приборов, компов, ЦАПа можно трогать спокойно.

0
Pushok62 Pushok62 4 месяца назад #

Значит проблема с заземлением ПК, связанная с его блоком питания.

0
iggus iggus 4 месяца назад #

Зануления достаточно, чтобы не было потенциала на корпусе. Значит оно у Вас не работает, проверяйте где обрыв.

0
Morda Morda 4 месяца назад #

А как это проверить?

0
iggus iggus 4 месяца назад #

Ну как, прозвонить чтобы корпус имел соединение с заземляющим контактом сетевого шнура, а заземляющий контакт розетки имел соединение с нулевым проводом в розетке.

0
Morda Morda 4 месяца назад #

Так не в розетках может быть дело, а  в заземлении у какого-то прибора?

0
iggus iggus 4 месяца назад #

Конечно, я же и написал — «прозвонить чтобы корпус имел соединение с заземляющим контактом сетевого шнура». Ну и розетки тоже проверить.

0
Morda Morda 4 месяца назад #

И в итоге какой-то один прибор, даже не ЦАП, мог выбить из строя XMOS ЦАПа тем, что в этом каком-то приборе нет заземления?

0
iggus iggus 4 месяца назад #

Да. От этого и искры были при подключении USB-кабеля и било током.

0
Morda Morda 4 месяца назад #

Думаете, виной ПК, к которому я ЦАП по USB подключал, или все же проблема из за запараллеливания ЦАПа с другим - рабочим ПК, подключением их к одному сабвуферу через шнурок разветвитель?

0
Morda Morda 4 месяца назад #

Такая схема коммутации у меня. Где тут может быть опасное место?

0
iggus iggus 4 месяца назад #

Не важно как это все подключено между собой, главное чтобы были заземлены все корпуса аппаратуры, где это предусмотрено (где шнуры с заземляющим контактом), тем самым между ними не будет разности потенциалов.

0
Morda Morda 4 месяца назад #

Саб не имеет заземления вообще, например.

0
Morda Morda 4 месяца назад #

Незаземленный САБ в один тройник включен, а остальное в другие розетки.

0
Pushok62 Pushok62 4 месяца назад #

Чтобы избежать подобной ситуации с таким количеством разнородной техники, нужно выполнять её подключение и соединение кабелями между собой в отключённом от сети состоянии, при выдернутых сетевых вилках. И, конечно же, все соединения земли должны быть надёжными.

А теперь представьте, что у вас земляной контакт в USB разъёме отвалился, и вся разность потенциалов, как тут писали порядка 100 вольт, пошла на контакты чипа XMOS и далее по схеме. Хорошо, если только этот чип выгорел.

0
Morda Morda 4 месяца назад #

А что еще могло выгореть, при условии, что все работает, кроме usb?

0
Pushok62 Pushok62 4 месяца назад #

Да кто же знает, что ещё могло выгореть… Будем надеяться, что кроме чипа XMOS больше ничего.

Morda Morda 4 месяца назад #
Комментарий удален
0
Morda Morda 4 месяца назад #

Официальный продавец SMSL уверяет, что проверит XMOS на работоспособность перед отправкой. А это вообще реально, без впайки в реальное устройство, или он врет?

0
VKhrychikov VKhrychikov 4 месяца назад #

Это реально

0
Morda Morda 4 месяца назад #

Ясно. Спасибо. У меня еще вот такая проблема похожая: в соседней комнате нет вообще земли — старая проводка. И там уже второй раз сгорел домашний беспроводной телефон. Мама берет трубку с базы и статика пробивает плату на трубке — часть кнопок перестает работать после этого совсем. Причем, в момент пробития еще и телевизор включается, но с ним все ок. Все подключено через один сетевой фильтр. Сейчас простой удлинитель поставил, но все тоже самое — иногда возникает статика с тем же эффектом. Может, есть какое решение — какой прибор специальный? Ранее стоял такой квадратный куб -  стабилизатор с четырьмя розетками и, вроде, все было норм, но я его продал, т.к. он стучал внутри — напряжение регулировал и маме спать не давал.
Спасибо.

0
VKhrychikov VKhrychikov 4 месяца назад #

Решение — развязывающий трансформатор. Ну и на всякий случай — увлажнитель воздуха.

0
Morda Morda 4 месяца назад #

А можете посоветовать что-то из этого недорогое? Я про трансформатор.

0
caleb caleb 4 месяца назад #

Смотря что питать,  я себе для приборов измерительных делал развязывающий из трансформатора от старого лампового тв, там как раз какие надо обмотки присутствуют, только мощности ватт 150 всего. Для плееров, цап, измериловки хватает, а усилитель уже не потянет.

0
Morda Morda 4 месяца назад #

Ну я так далеко не шарю, как вы. Может, что готовое есть в продаже? Я только какие-то коробки по тыс 8 нашел.

0
Morda Morda 3 месяца назад #

А мог подключенный для зарядки к тому же БП (на скрине) павербанк убить XMOS? Просто я не понимаю, откуда было столько искр, когда я микро usb пытался воткнуть.
Кстати, официальный продавец SMSL прислал мне XMOS, мастер его заменил и все заработало.

0
caleb caleb 3 месяца назад #

Скорее его убило отсутствие в этом SMSL гальванической развязки, не первый у кого он помирает при манипуляциях с подключениями питаний при подключенном к компьютеру USB.

+1
VLMART VLMART 3 месяца назад #

Переделал XMOS по Вашей инструкции. Заменил Amanero. Ощутимая разница. Звук радует. Огромная благодарность Pushok62 за Вашу работу!
