Качественный усилитель мощности Vasilich-AMP-5 от Василича

Усилитель Василича AMP-5 собрать своими руками
Основные технические характеристики усилителя мощности:

  • Максимальная выходная мощность (Вт) — 50(25) (при Rn = 4(8) Ом);
  • Напряжение птиания усилителя (В) — ±25;
  • Полоса пропускаемых частот (кГц)  -  0,005...100;
  • Коэффициент гармоник во всем диапазоне частот (%) - 0,001
  • Номинальное входное напряжение (В) - 2;
  • Коэффициент усиления — 10;
  • Выходное сопротивление (Ом) — не более 0,1;
  • Ток покоя выходного каскада (мА) –75…150

Схема усилителя



Коэффициент усиления равен 10 и определяется отношению резисторов R17 к R21. В усилителе напряжения предлагается использовать комплиментарные пары биполярных транзисторов bc560c/bc550c или 2N5401/2N5551 (распинока зеркальная), также возможно применение комплиментарных пар от toshiba 2sa970/2sc2240 (внимание распиновка другая, смотрим по даташиту). На место Q9/Q10 лучше всего подойдут ZVP2110A или ZVP3310A.

Для поддержанию 0 на выходе усилителя применен интегратор на ультрапрецизионном операционном усилителе OP177. В качестве дешевой замены ему можно использовать TL071.  Ток покоя задается подстроечным резистором R7.

Транзистор Q2 устанавливается на общем радиаторе с выходными мосфетами. Транзистор Q2 и выходные Q8, Q16 крепятся к радиатору с использованием слюдяных прокладок. Изделия из кремне-органической керамики применять в усилителе нельзя.

Настройка усилителя достаточно проста, перед первым пуском усилителя выкручиваем подстроечник R7 для установки тока покоя, на максимум — 100Ом. Подаем питание на усилитель, если все собрали правильно и дыма нет, то устанавливаем ток покоя. Момент его установки достаточно небольшой, так что подстоечник крутим медлено, параллельно мониторя падение напряжения на резисторах R8/R36. Оптимально выставить  тока покоя 80-120мА, что ссответсвует падению напряжения на резисторе R8 8-12мВ.

Добавлю общие рекомендации при запуске большинства усилителей. При первом старте усилитель лучше всего запитать через лампочки, я обычно использую по 2 лампочки на 12В на 21Вт, включенные последовательно, на кажом плече питания. Конечно, при первом пуске акустику не подключаем, до полной настройки и контроя постоянки на выходе.

С данным усилителем желательно использовать защиту АС от постоянки на выходе, т.к. в отличие от версий с «виртуальной землей» в этом усилителе в случае пробоя выходного транзистора на выходе усилителя будет одно из плеч питания.

Печатная плата

Усилитель выполнен на двусторонней печатной плате размером 91х60мм. Ниже представлен 3D-вид печатной платы с компонентами.

усилитель мощности Vasilich-AMP-5 - 3D-видусилитель мощности Vasilich-AMP-5 - 3D-вид

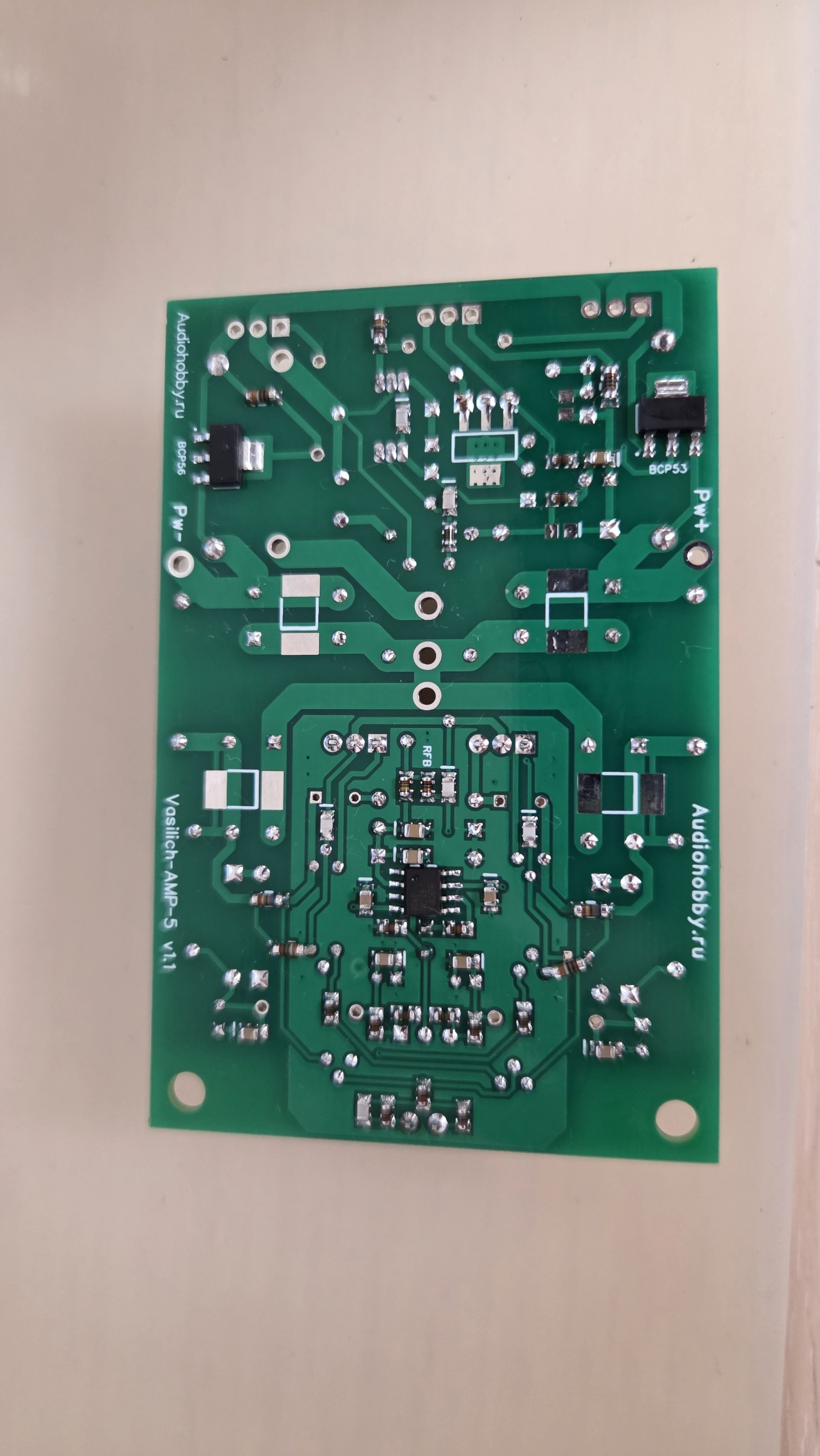

 Вид печатной платы без компонентов.

Блок питания

При духполупериодной схеме выпрямления со средней точкой при наличии в потребляемом токе составляющих с частотой, кратной Fсети/2 (25 Гц) в обмотке трансформатора появляется постоянная составляющая. Подмагничивание сердечника наиболее неприятно для тороидального трансформатора. Разумный выход — применять отдельные мосты для положительного и отрицательного плеча. С учетом этого, для данного усилителя был использован следующий блок питания

Особенностью данного блока питания УМЗЧ является использование отдельных трансформаторов для питания каждого из каналов стереофонического усилителя мощности звуковой частоты. Возможно использование одного более мощного трансформатора с 4-мя отдельными вторичными обмотками.

Искажения усилителя

Замеры искажений произведены на резистивную нагрузку 8 Ом при выходной мощности 20Вт. Как видно даже в железе искажения усилителя оказались очень низкими и составили 0.001%. При этом точный подбор комплиментарных пар транзисторов не производился.

Субъективно, при прослушивании усилителя, отмечается очень глубокий бас, чистый вокал и очень прозрачный и в тоже время мягкий звук.

Дополнительно кроме проверенной ппечатки (Vasilich_by_admin_gerbers.zip - набора Gerber файлов для заказа на производстве) я к статье прикрепил еще две печатки в Lay6, любезно предоставленные нашими участниками сайта. Сам не проверял, поэтому в случае обнаружение ошибок прошу сообщать о них мне.

Желаю успехов в техническом творчестве!

Вложение:
shema.png 50 Кбскачан 382 раза
Вложение:
pechatki-lay.zip 127 Кбскачан 459 раз
+7
0
elfnt elfnt 4 года назад #

R14,R25  это подстроечник,выставляющий баланс нуля без джампера от интегратора? А сопротивление его критично? На плате 10к. Руки зачухались разработать печатку под ЛУТ,если можно :)

0
IgSor IgSor 4 года назад #
Можно ли увеличить выходную мощность усилителя и какое напряжение на вторичках трансформаторов в блоке питания ? И можно ли вместо OP177AZ поставить OP177GZ?
0
Ivan Ivan 4 года назад #
Этот подстроечник уважаемый админ предусмотрел, когда разводил печатку для заказа на производстве, номинал подстроечника вежен, т.к. определяет режимы работы УН (снижение номиналов уменьшает токи каскадов УН), допустимо использовать подстроечник ~300-330Ом. В то же время на плате предусмотрены места для запайки параллельно подстроечнику постоянных SMD резисторов, т.к. у меня не нашлось подходящего подстроечника, то я запаял постоянные резисторы номиналом 150Ом и параллельно им включил подстроечник на 10К (его можно вообще не запаивать).
0
Ivan Ivan 4 года назад #
Я использовал трансформатор с 2-мя обмотками по ~18В, что обеспечило ±25в постоянки на усилитель. Мощность ограничена питающим напряжением, которое ограничивают выходные мосфеты IRLZ34N. Увеличить питающее напряжение до ±33В возможно, заменив мосфеты на более высоковольтные, например IRL540N. Так как их входная емкость больше, то желательно будет увеличить С9 до 3пФ (для лучшей устойчивости усилителя), а номиналы R4 и R34 до 2.7кОм. При этом вы сможете снять с усилителя порядка 68(34)Вт при нагрузке 4(8)Ома.
0
Ivan Ivan 4 года назад #
ЛУТу буду только рад, думаю, и многие посетители сайта скажут спасибо за печатку.
0
elfnt elfnt 4 года назад #
Ну в принципе да. лучше поставить два SMD резика. а интегратор отработает. надёжней будет. Время появится, займусь ЛУТом.
0
rucrim rucrim 4 года назад #
Подробный список примененных SMD компонентов можно опубликовать?
0
IgSor IgSor 4 года назад #
Постараюсь к концу недели плату под ЛУТ без SMD компанентов за исключением Q4,Q15 транзисторов. R7 по схеме не понял?
0
Ivan Ivan 4 года назад #
Ток покоя задается подстроечным резистором R7, номинал 100 Ом.
0
admin admin 4 года назад #
Свои герберы v1.1 для заказа на производстве прикрепил к статье. Доступны для всех зарегистрированных пользователей. Первую версию плат (на фото в статье) заказывал в Китае тут www.elecrow.com, проблем быть не должно.
0
admin admin 4 года назад #

Про OP177AZ хорошо,что спросили, у меня на плате soic-8 предусмотрен, т.е надо ставить

OP177FS или OP177GS, вобщем смотрите в корпусе soic8.

0
IgSor IgSor 4 года назад #
Какая мощность резисторов в схеме? Печатку под ЛУТ почти закончил. Я как понял электролиты шунтированы пленочными конденсаторами?
0
IgSor IgSor 4 года назад #
Печатку под ЛУТ закончил, как выставить на сайт не знаю...
0
admin admin 4 года назад #

Скиньте мне на почту, я к статье смогу прикрепить вложение

admin <собака> audiohobby . ru , адрес поправьте. Так написал, чтоб спамеры не доставали.

0
IgSor IgSor 4 года назад #
Скинул на почту, хотя при отправлении было сообщение о некоректности адреса : убрал пробелы в (admin @ audiohobby . ru) письмо ушло.
0
admin admin 4 года назад #

Добавил печатку к статье, спасибо!

Народу, просьба, кто будет собирать на ЛУТ, проверить перед сборкой печатку. Об обнаруженных ошибках пишите в комментарии.

0
IgSor IgSor 4 года назад #
Характеристики катушки L1 если можно?
0
Ivan Ivan 4 года назад #
Достаточно на резистор номиналом 10 Ом и мощностью 3W намотать 12-15 витков проволки D=0.7-0.8
0
IgSor IgSor 4 года назад #

Спасибо!

А какая должна быть площадь радиатора?

И можно ли в БП использовать тороид ТТП-120 (2*27В*2,5А)?


0
Ivan Ivan 4 года назад #
Пока убрал печатку под ЛУТ, транзистор Q2 должен быть на общем радиаторе с выходными мосфетами.
0
Ivan Ivan 4 года назад #

Для каждого канала усилителя я использовал трансформатор 2х18В, что позволяет получить ±25В постоянки. Здесь я уже писал,

Мощность ограничена питающим напряжением, которое ограничивают выходные мосфеты IRLZ34N. Увеличить питающее напряжение до ±33В возможно, заменив мосфеты на более высоковольтные, например IRL540N. Так как их входная емкость больше, то желательно будет увеличить С9 до 3пФ (для лучшей устойчивости усилителя), а номиналы R4 и R34 до 2.7кОм. При этом вы сможете снять с усилителя порядка 68(34)Вт при нагрузке 4(8)Ома."

При замене выходных транзисторов еще лучше увеличить С6 и С12 до 33пФ.

Транс 2*27В переменки, будят очень много. Т.е. с учетом указанных изменеия допустимо применить трансформатора 2х22В (2х25 предел).

0
elfnt elfnt 4 года назад #
Закончил ЛУТовскую платку с некоторыми нюансами — аксиальные кондёры и интегратор в ДИПе :), делал под свои детальки. Иван,  ловите на почте.
0
Ivan Ivan 4 года назад #
Спасибо! Прикрепил ее к статье, у вас очень приятная по разводке печатка. Если ее уже проверили на практике, прошу сообщить мне, постараюсь ее как-то выделить, что она проверена.
0
elfnt elfnt 4 года назад #
Ок,как запущу, сразу отпишусь,опачки нашёл на плате очепятки в номерах кондёров,(по схеме все тела совпадают-номера только с другой схемы), в принципе разобраться можно , — на Q7 в коллекторе C6 а не С12, параллельно С2 не С8а, а С2а -  вообще буду проверять ещё , это был ночной проект, мож где накосячил.Вид платы со стороны деталей.Вообще есть задумка перевести всю плату на SMD,но времени не хватает.
0
Tor Tor 4 года назад #
А нужно менять номиналы резисторов в схеме при питании от трансформатор 2х18В??
0
admin admin 4 года назад #
Данная схема изначально сделана под
  • Напряжение птиания усилителя (В) — ±25;

Это как раз и обеспечит трансформатор 2х18В, как раз после выпрямителя у вас и будет ±25В.

Так что менять вам ничего не надо.

0
Tor Tor 4 года назад #

Спасибо))

И никак не могу «усвоить»,когда указывают в схемах УНЧ ток покоя,например у Вас

«Ток покоя выходного каскада (мА) –75…150"-это на 0дин транзистор или на пару?

Или например если в УНЧ стоит 3-ри пары, а ток покоя указан 400 ма, то это на все 3-ри пары,или на каждую?

Заранее спасибо.

0
admin admin 4 года назад #
Ток покоя это ток текущий через оконечные транзисторы при нулевом входном сигнале. Ничего суммировать не надо, ток протекающий через верхний и нижний транзиторы одинаков, он и есть искомый ток покоя.

Если в усилителе несколько пар выходников, ток обычно указывается суммарный для всех пар (если другое не указано отдельно).

0
Tor Tor 4 года назад #

Спасибо,то есть(грубо), это ток потребления ВК от БП( в состоянии покоя),

0
admin admin 4 года назад #
Да
0
ala-a-din ala-a-din 3 года назад #

На сайте несколько версий усилителя Василича. А какая версия будет последней?

2016года?

0
Ivan Ivan 3 года назад #

Эта, я ее опубликовал последней.  Ранее как-то о названиях не задумывался. Сейчас, решил как-то все упорядочить, так все новые конструкции будут иметь название Vasilich-AMP- и номер.

Возможно, если в пределах одной схемотехники будут появляться, какие-то небольшие усовершенствования, то будет добавляться дробный индекс, Vasilich-AMP-5.1 и тд.

http://audiohobby.ru/usilitel-vasilicha-versiya-2016-goda.html - это вобщем-то другой усилитель, у него совершенно другой УН.

0
elfnt elfnt 3 года назад #

Возможно ли С4, С11 использовать на 22 мкФ? А то аксиалов на 10 мкФ не нарою . И стабиллитроны я думаю можно поставить по одному на 11 вольт вместо двух на 5,6 вольт, правильно? Q9?Q10 ZVP2106A пойдут?Правда они на 60в.

0
Ivan Ivan 3 года назад #

На 22мкФ можно, Q9/Q10 ZVP2106A пойдут. А вот стабилитроны не рекоменую менять, шум стабилитронов туннельного пробоя самый небольшой, примерно 20Дб ниже шума стабилитронов лавинного пробоя. Так стабилитроны с напряжениями до 3,3В — шумят слабо, те что выше ~4-6в — средне, а вот все, что выше 9в шумит очень сильно.

0
KraAm KraAm 3 года назад #

Приветствую всех участников форума!

Я хочу попробовать этот усилитель.

Есть ли готовые ПП для этого проекта? Где можно их приобрести?

Спасибо.

0
elfnt elfnt 3 года назад #
Пасибки,понял
0
admin admin 3 года назад #
Я заводские платы заказывал в elecrow, они принимают вариант Vasilich_by_admin_gerbers.zip. Также выложил альтернативный вариант герберов для pcbway - Vasilich_by_admin_gerbers_pcbway.zip, надеюсь поможет, тем у кого при заказе вылазит ошибка на отсутствие границы.
0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Здравствуйте, уважаемые знатоки. Подскажите пожалуйста: какие smd конденсаторы на плате под лут? Танталовые? Возможно есть список smd деталей, поделитесь, если не жалко) Спасибо. Жду вашего совета.
0
admin admin 3 года назад #

По поводу Лут плат подсказать не могу я промышленные разводил, в них места под SMD типоразмера 2220 предусматривались под пленку PPS серии. Если ставим выводные, то смысла еще ставить SMD-ки особого нет.

Списка компонентов к сожалению нет, плату больше разводил для себя и соответствием меток на плате и в схеме Василича не заморачивался, поэтому возможности выгрузить списка компонентов нет.

0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Благодарю за скорый ответ. Хорошего вам дня)
0
elfnt elfnt 3 года назад #
  1. R1,R37- 22R — 1W — металлоплёнка выводной
  2. R3,R33- 390R — 1W (0,6W) - металлоплёнка выводной
  3. R4,R34 — 1k8 — 1W(0,6W) - металлоплёнка выводной
  4. R5,R35 — 68R — 1W(0,6W) - металлоплёнка выводной
  5. R6 — 200R SMD 1206
  6. R7 — 100R тип 3296
  7. R7a — 10R-20R не принципиально — 0,6W металлоплёнка выводной
  8. R8,R36 — 0,1R — 5W - металлоплёнка выводной
  9. R9,R30 — 6k8 — SMD 1206
  10. R10 — 4k7 — SMD — 1206
  11. R11,R28 — 1k — SMD — 1206
  12. R12 — 4k7 — SMD — 1206
  13. R13,R24 — 100R — SMD — 1206
  14. R14,R25 — 10k тип 3296 (параллельно ему включены два SMD R14,R25 — 150R — 0805)
  15. R15 — 3k3 — 1W - металлоплёнка выводной
  16. R16,R31 — 33R — 0,6W - металлоплёнка выводной
  17. R17 — 100k — 1W - металлоплёнка выводной
  18. R18 — 470R — SMD — 1206
  19. R19 — 10R — 2W - металлоплёнка выводной
  20. R21 — 10k — SMD — 1206
  21. R22 — 100R — 0,6W - металлоплёнка выводной
  22. R23 — 10k -  SMD — 1206
  23. R26 — 47k — 1W - металлоплёнка выводной
  24. R27 — 10R — 2W - металлоплёнка выводной
  25. R29,R32 — 390R — SMD — 1206
  26. R39 — 10k — SMD — 1206
  27. R40 — 1M — 0,6W - металлоплёнка выводной
  28. R41 — 4k7 — SMD — 1206
  29. C1,C3,C15,C16 — 1000,0 x 35v — Hitano,Samwha,Nichicon....
  30. C1a, С3б,C15a, С16б — 0,1uF - металлоплёнка выводной — WIMA,RIFA,EPCOS.....
  31. C1б, С3а,C15б, С16а — 10nF — SMD 1206 керамика X7R — HITANO,SAMSUNG,YAGEO.....
  32. C2 — 100,0 x 35v - Hitano,Samwha,Nichicon…, параллельно ему на печатке (С8а) — 100nF - SMD 1206 керамика X7R — HITANO,SAMSUNG,YAGEO.....
  33. C - параллельно D1 на печатке — 100nF - SMD 1206 керамика X7R — HITANO,SAMSUNG,YAGEO.....
  34. C4,C5,C11,C13 — 22,0 x 35v — аксиальные электролиты HITANO, можно применить любые.
  35. С6, С12 — 22pF - SMD 1206 керамика NPO — HITANO,SAMSUNG,YAGEO.....
  36. C7 — 220pF — металлоплёнка выводной — WIMA,RIFA,EPCOS.....
  37. C8 — 68pF - SMD 1206 керамика NPO — HITANO,SAMSUNG,YAGEO.....
  38. C9 — 2p2 - SMD 1206 керамика NPO — HITANO,SAMSUNG,YAGEO.....
  39. C10 — 100pF — металлоплёнка выводной — WIMA,RIFA,EPCOS.....
  40. C14,C17,C19 — 0,1uF - металлоплёнка выводной — WIMA,RIFA,EPCOS.....
  41. C18,C20 — 1uF - SMD 1206 керамика X7R — HITANO,SAMSUNG,YAGEO.....
  42. Q1,Q11,Q12 — BC560C
  43. Q5,Q6,Q14 — BC550C
  44. Q3,Q2,Q7 — BD140
  45. Q13 — BD139
  46. Q4- BCP53
  47. Q15 — BCP56
  48. Q9,Q10 — ZVP2110A (ZVP2106A,ZVP3110A)
  49. Q8,Q16 — IRLZ34N
  50. D1 — ZD 12v
  51. D2,D5,D8,D9 — ZD 5v6
  52. D3,D4,D6,D7 — 1N4148
  53. D10,D11 — 1N4148 — SMD 1206
  54. LED1,LED2 — зелёные 5MM
  55. интегратор — OP177GP (OP07,TL071) — в DIP корпусе.

Список для моей печатки, угощайтесь

0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Здравствуйте, знатоки. Посоветуйте, пожалуйста, какой ЦАП в пару к этому усилителю лучше выбрать. Думаю заказывать с Китая что — то на PCM1794A.
0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Есть вариант взяиь «Люсю» на AK4495EQ
0
admin admin 3 года назад #

Не советую собирать на PCM1794A  — самый мертвый звук, может я его приготовить не смог, но не думаю. Рекомендую собрать на AK449х

На сайте есть - http://audiohobby.ru/vysokokachestvennyj-czap-ah-d6-s-podderzhkoj-dsd-i-pcm-2-in-1-na-ak4493-ak4490.html или новый релиз http://audiohobby.ru/vysokokachestvennyj-czap-ah-d6-versiya-20.html

Если нравится именно AK4495 с ее мягким и приятно окрашенными звуком, то планируется и под нее платка, аналогичная D6, но ее придется подождать.

Если не хочется ждать и возиться с комплектацией, а хочется побыстре попробовать, то лучше  рассмотреть поделки от ustars. C действительно оригинальными ОУ, и с небольшими твиками, то вполне неплохо звучит.

0
Zaza Zaza 3 года назад #

Здравствуйте!

Посетило желание собрать сей УНЧ.

Подскажите пожалуйста, из двух ПП которые для ЛУТ какой выбрать, какой из них опробован.

Какие лучше АС и Предусилитель для этого УНЧ использовать, чтобы все било на уровне.

P.S. Намечается сборка четырех каналов, для объемного звука по системе АВС. Декодер по схеме с журнала Радио №12 1984г. Стр.54.

Интересно ваше мнение, буду признателен.

Спасибо.

0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Спасибо. Остановился на АК4495 + транспорт пародия на аманеро. Подскажите ещё, пожалуйста, трансформатор по мощности можно брать 1:1? Думаю, заказать намотку тора на четыре вторички по 18в и 1.4а.
0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
100Ват
0
nnnfnn nnnfnn 3 года назад #
почитайте, например, здесь
0
LITII_IONOVYCH LITII_IONOVYCH 3 года назад #
Благодарю. Теперь всё понятно.
0
silipirius silipirius 3 года назад #

Здравствуйте!

Подскажите решение проблемы! Собрал два канала данного усилка, все работает прекрасно за исключением интегратора на op177. Без него на выходе 30 ... 35мв при установке в понельку ОУ вылетает постаянка в половину напряжения питания одного плеча 12...13в в чем может быть причина?

0
silipirius silipirius 3 года назад #
Вопрос снят ! Была сопля на второй ноге,увидел только под микроскопом.
0
shikoli shikoli 3 года назад #
Здравствуйте, Ivan. Собрал усилитель, всё хорошо работает. Подскажите, пожалуйста, какие номиналы нужно уменьшить, чтобы сохранить режимы работы каскадов при питании от 2*20 вольт постоянного напряжения. Хочу собрать ещё пару, а трансформатор есть только 2*14 переменного.
0
Ivan Ivan 2 года назад #

Добрый день,

При снижении питания до ±20в потребуется уменьшить сопротивления R4 /R34 до 1.2кОм-1.5кОм и R15 до 2.2кОм — 2.7кОм.

0
miklem123 miklem123 2 года назад #

Добрый день! Решил собрать этот усилитель взамен сгоревших в радиотехнике 101. Силовой трансформатор менять, по видимому придется. Хотел спросить, какой брать? Торроидальный, на 4 обмотки по 18В каждая, а какой ток должна держать обмотка? Нужно ли сразу заказать какие то доп обмотки? Думаю на митинском РР поискать что то.

Соответственно хочется и пред заменить со временем, возможно на ламповый, если найду подходящую схему (хочется сохранить всю переднюю панель рабочей, соответственно нужен пред с темброблоком на 3 регулировки). Или баловство это всё и собрать что то на оу? В основном под симфонический рок, для не большой комнаты собираю, по этому важнее именно качество звучка, чем мощность.

0
asasl asasl 2 года назад #
Транзистор Q2 и выходные Q6, Q16 крепятся к радиатору с использованием слюдяных прокладок. Изделия из кремне-органической керамики применять в усилителе нельзя.
Вопрос, а почему керамику нельзя, у меня есть неплохая...
0
rucrim rucrim 2 года назад #
Уважаемый автор, выходные мосфеты 2SK889 Toshiba подойдут? Прослушивал вместе с IRLZ34N оба хорошо играют.
0
admin admin 2 года назад #

Добрый день. В этот усилитель 2SK889 Toshiba не подходят. Надо ставить Logic-level мосфеты.

Варианты замены, например:

  1. IRLZ34 без N от Vishay
  2. BUK555-60A/B
  3. IRL540N / IRL540
  4. HUF76633P3 / HUF76639S3S

Но так как у большинства альтернативных вариантов выше входная емкость, то рекомендую при замене увеличить номиналы коррекции С6/12 = 33pf, C9 = 3.3pf NP0, чтобы не словить возбуд.

0
rucrim rucrim 2 года назад #
Да не особо входная емкость высокая: Ciss 2SK889  средняя 1100pf, Ciss IRLZ34 Vishay средняя 1600pf обозначена. IRL540 Vishay Input Capacitance Ciss средняя 2200pf.
0
admin admin 2 года назад #
«Требования к выходным MOSFET-ам простые: низкое напряжение открывания («logic level»)». 2SK889 — не являются Logic-level мосфетами, поэтому и не подходят.  У них Vgs согласно документации от 2 до 4V. Если отберете экземпляры с Vgs  = 2V, то может еще как-то и подойдут.
rucrim rucrim 2 года назад #
Комментарий удален
0
admin admin 2 года назад #

Значит вам повезло, к статье прикрепил статью Алексея Никитина, со слов автора самого ВК

«Для того, чтобы эта схема была работоспособна, напряжение открывания выходных транзисторов должно быть существенно ниже, чем напряжение открывания у транзисторов фазоинвертора. Это легко выполняется, если выходные транзисторы — „Logic Level“ с Vth < 2В, а драйвера — „нормальные“, с Vth в области 3,5-4В.»

0
mgirskiy mgirskiy 2 года назад #
Есть 6 лишних заводских плат с белой маской, могу выслать по Украине. Пишите в личку.
0
mgirskiy mgirskiy 2 года назад #
Ток покоя верхнего плеча на 15ма ниже тока покоя нижнего плеча, на двух платах. Платы авторские заводские. В чем может быть причина? И стоит ли это устранять?
0
bss9 bss9 2 года назад #
Балансный вход для цап можно реализовать без проходного конденсатора и сбалансирлвать напряжене выхлопа ЦАП для крутилки, сумматоры помогут 0 победить?
0
Ahmb Ahmb 2 года назад #
Запустил по печатке от elfnt.
0
selfdg selfdg 2 года назад #
Тоже успешно запустил вчера по печатке admin. Все замечательно запустилось, играет прекрасно. Печатки заказывал в китае https://jlcpcb.com
0
RADIST RADIST 2 года назад #

Продай пару плат пожалуйста

0
elfnt elfnt 2 года назад #

Дядька, молодец, я тож сделал усил 7.1 по этой схеме и печатке, клиент

счастлив...

0
Ahmb Ahmb 2 года назад #
Спасибо за лайку, красиво разведено!
0
evgtep89 evgtep89 2 года назад #
пиши — есть в наличии ( даже собранные )
0
elfnt elfnt 2 года назад #
Благодарочка Автору,это сделано на основе его печатки.
+1
bss9 bss9 2 года назад #
БлагоДарю
0
denis478 denis478 2 года назад #

Добрый день! Вот решил собрать данный усилитель, заказал платы из Китая. У меня вопрос, я правильно понял что, список деталей это для платы под ЛУТ? И еще один вопрос, где можно купить все конденсаторы для данного усилителя в одном месте, в том числе и для платы питания? Заранее спасибо!

0
RADIST RADIST 2 года назад #
Проиветствую Вопрос: как вы смотрите на возможную замену транзисторов BD139, BD140 на KSE350, KSE340 в этом усилителе?
0
pirat pirat 2 года назад #
Спасибо за схему и печатку.  Как уменьшить входное напряжение до 0.5 ... 1 В?
0
elfnt elfnt 2 года назад #

Коэффициент усиления равен 10 и определяется отношению резисторов R17 к R21.Больше усиление — меньше вх. напряжение.

0
Mosfett Mosfett 2 года назад #
есть 2 свободные платы с https://jlcpcb.com.
0
Mosfett Mosfett 2 года назад #
если не трудно, можно поделиться расположением элементов?
rucrim rucrim 2 года назад #
Комментарий удален
denis478 denis478 2 года назад #
Комментарий удален
0
pirat pirat 2 года назад #
 Питание ±26..27. Выходные вылетают,не нагреваясь, вместе с Q4,Q15 при повышении громкости. Нужны IRL540N? Почему R26 33kom? спасибо
0
elfnt elfnt 2 года назад #
Что-то не так. я не пойму,как могут выйти защитные транзисторы,проверьте ошибки в монтаже,если ставили аналоги транзисторов — возможна другая цоколёвка, при первом включении полезно в цепь первичной обмотки включить лампу накаливания ватт на 75-100 , поверьте  — экономит много нервов и бюджет, если плавно не погасла — где-то косяк, если всё норм, проверьте 0 на выходе без интегратора,ток покоя, подайте прямоуголку и посмотрите форму сигнала осциллом на эквиваленте нагрузки.
0
pirat pirat 2 года назад #
Транзисторы по схеме ,правда ,китайские — может поэтому они не держат. Всё нормально до подачи сигнала: на выходе 0, ток покоя выставлялся. Попробую более мощные транз. Скажите на счёт резистора R26 ,сколько ом?
0
elfnt elfnt 2 года назад #

R26 ставьте как по схеме, у меня были совсем другие условия питания, другие светики, приборы всё решают.

+2
selfdg selfdg 1 год назад #

Ahmb Ahmb 2 года назад #
Комментарий удален
0
uaruar uaruar 1 год назад #

Добрый день. Ув. друзья. Начал собирать УНЧ. Имеется тр. на 21,4V переменного напряжения, после диодного моста получается 28V постоянного напряжения. Надо ли менять транзисторы и др. элементы или оставить все как по схеме.

0
admin admin 1 год назад #

Поставьте на выход IRLZ34 (без буквы N) от Vishay, они и звучат немного лучше и до 60В работают вместо 55в у IRLZ34N. Больше можно ничего не менять. Возможно будет полезно еще увеличить R5 и R35 до 75 Ом, если ток второго каскада окажется более 15мА.



0
d.kuznetsov d.kuznetsov 1 год назад #

Продам пару плат

0
GENTOS220 GENTOS220 1 год назад #

Кто-нибудь сравнивал звучание данного усилителя и Никитин + ?

0
admin admin 1 год назад #

Я сравнивал с обычным, но который с улучшенным выходным каскадом, который у Василича используется. Данный был прозрачнее и детальнее, чем обычный «Никитин», что было в общем-то и ожидаемо. На счет сравнения с Никитин + тоже интересно )

0
e_niknik e_niknik 1 год назад #

А мерялась температурная стабильность тока покоя у обоих вариантов? Просто на плате в токозадающем каскаде зачем-то для Q3 предусмотрен вариант на BCP вместо BD, а в оригинальном первоисточнике Никитин обращал внимание на рекомендованный тип токозадающего транзистора для уравнивания температурной зависимости с выходными полевиками (в каком-то варианте даже советовал замену одного транзистора на полевик в данном каскаде) из-за разницы температурного коээфицента у биполяров и полевиков.

0
KLARUS KLARUS 1 месяц назад #

Сравнивал, объективно, без инструментов, имею оба, Н+ (с улучшенным ВК) предпочтительнее.

0
d.kuznetsov d.kuznetsov 1 год назад #

OP07 кто-нибудь применял?

0
admin admin 1 год назад #

лучше tl071

0
denis478 denis478 1 год назад #

Добрый день уважаемые знатоки! Хотел спросить, собрал данный усилитель, звучание нравится, но транзисторы не греются, у меня одного так или у всех так? Транзисторы IRLZ34N vishay, напряжение на выходе из блока питания 26,2. И еще вопрос к какому классу относиться данный усилитель?

0
admin admin 1 год назад #

Нагрев здесь зависит от выбранного тока покоя, можно для простоты назвать АВ, но это не совсем верно, правильнее сказать это «двухтактный каскад», а класс будет определяться выбранным током покоя.

Также хочу заметить, что переключение транзисторов в выходном каскаде Никитина «происходит более мягко», чем в классической 2/3-ке, включенной по схеме Дарлингтона, поэтому меряется и звучит улучшенный ВК Никитина хорошо, даже при небольшом токе покоя.

0
qmanoid qmanoid 8 месяцев назад #

Кто-нибудь пробовал FQP30N06L в ВК?

У них Vdss = 60 V, Vgth max = 2.5 V, Сiss = 800 pF, gFS = 24 S. Крутизна больше чем у IRL34N при аналогичной входной емкости.

0
Peter4 Peter4 7 месяцев назад #

Добрый день.

Интересно, у кого какой ток покоя ВК на слух получился.В моем случае получается не менее 85mA, а больше пробовать радиаторы не дают, вот и думаю есть смысл менять радиаторы на большие.

При использовании на входе РГ лестничного типа следует удалить R23 10К, как усилитель отреагирует на оборванный вход, что возможно в таких регуляторах. Входной НЧ фильтр лучше перенести на вход РГ или оставить на месте?

0
ckapuqpukatop ckapuqpukatop 5 месяцев назад #

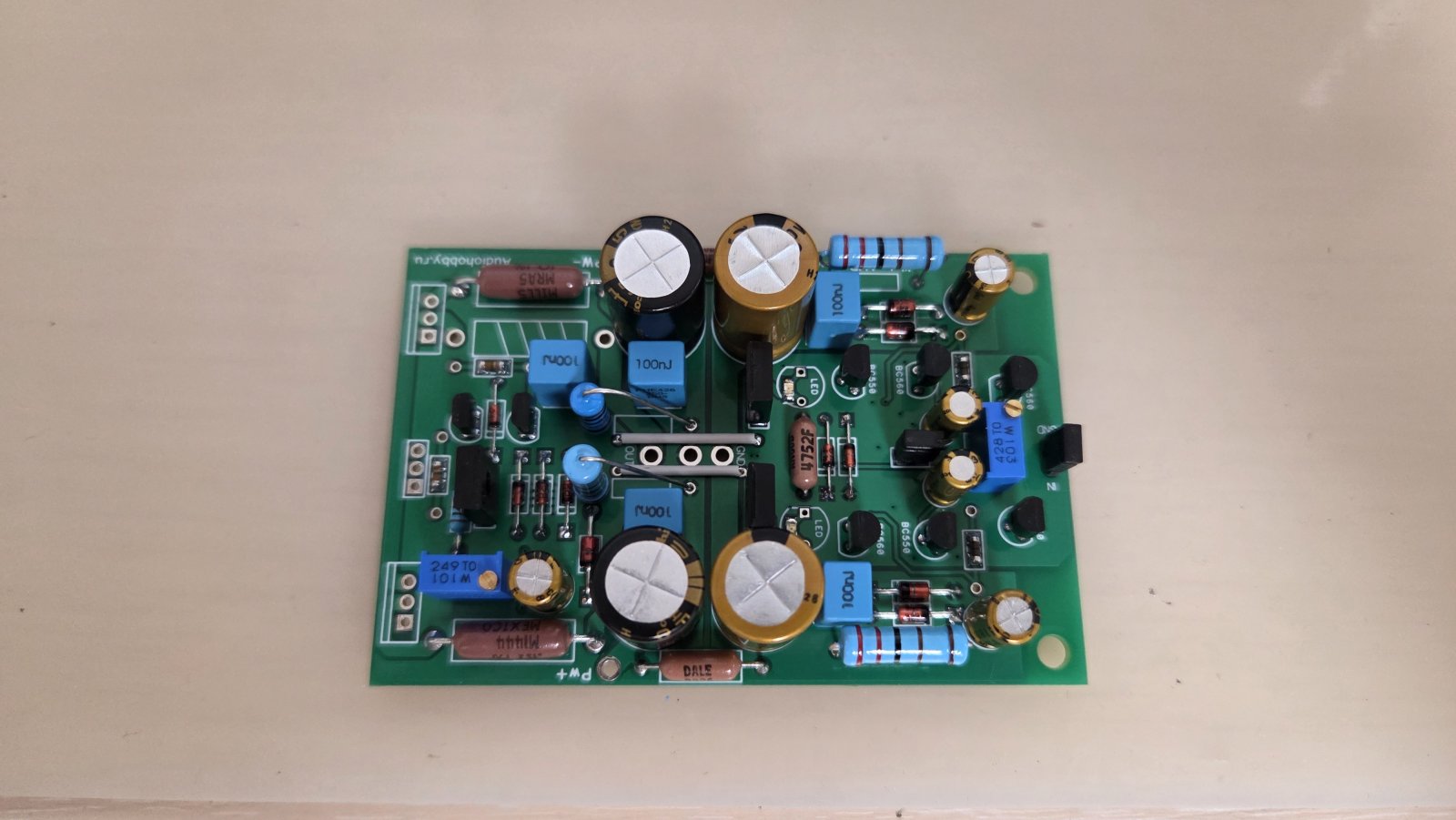

Подскажите по поводу Q3 на авторской печатке. По схеме это BD140, но на плате элемент в корпусе SOT223.  BD140 в таком исполнении не нашел. Можно ли его заменить на BCP53 или как правильно поступить?

0
rucrim rucrim 5 месяцев назад #

BD140-16 его маркировка.

0
d.kuznetsov d.kuznetsov 5 месяцев назад #

BD140-16 это обычный трухольный транзистор в пластике, SOT-32

0
d.kuznetsov d.kuznetsov 5 месяцев назад #

На плате есть место под выводной транзистор.

0
GENTOS220 GENTOS220 5 месяцев назад #

«На место Q9/Q10 лучше всего подойдут ZVP2110A или ZVP3110A» — не нашел даташит на ZVP3110A, может все таки ZVP3310A?  ZVP3310A- есть в наличии — их можно использовать ?

0
d.kuznetsov d.kuznetsov 3 месяца назад #

Можно. Так же подойдут 2106

0
Peter4 Peter4 4 месяца назад #

Подскажите пожалуйста. Данную схему собирал по печати (...admin_gerbers) с небольшими отличиями в комплектации. Все как бы корректно и хорошо работает по приборам, ток покоя с прогревом стабилен. Но заметил такую особенность, какой бы ток не выставлял из диапазона 85-150mA усилитель звучит лучше в процессе прогрева т.е. с момента включения до точки стабилизации тока. Термокомпенсация (наклон вниз) около 18-20% при R6=240ом.

При достижении стабилизации звук немного меняется «сдавливается»,«мутнеет», как при недостаточном токе покоя. Температура элементов ВК не более 40град. Отличия от приведенной схемы Q2 — BC556B, Q3 — 2SA1208, Q9,10 — ZVP3310A, Kус=7,5 в обеих каналах.


0
Peter4 Peter4 4 месяца назад #

Подскажите пожалуйста требуемый / минимальный ток покоя Q7, Q13. В моем случае  на одной плате 4mA, на другой 5mA должно быть наерное больше?  Питание +-26V DC.

fedy fedy 3 месяца назад #
Комментарий удален
0
GENTOS220 GENTOS220 3 месяца назад #

Вопрос: есть транзисторы 2sc2240GR и 2sa970BL, у первых HFE ~450, у вторых HFE ~350, можно ли их использовать, не слишком большой разброс ?

+1
admin admin 3 месяца назад #

Использовать можно, на результате немного скажется, тут выбор за Вами. На мой взгляд все должно определяться уровнем сборки и собственными запросами.

Если изначально ставятся заводские трансформаторы и бюджетные емкости типа jamicon и подобные, а еще если детальки закупаются с али, то вообще не вижу смыла в таких вопросах. Подбор транзисторов это вопрос второго порядка.

По мере роста уровня сборки больше внимания уделяем подбору.

0
Peter4 Peter4 3 месяца назад #

Подскажите пожалуйста на что влияет номинал конденсатора С2, 10мкф не хватит ?

0
caleb caleb 3 месяца назад #

На чистоту опорного напряжения формируемого стабилитроном и делителем.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

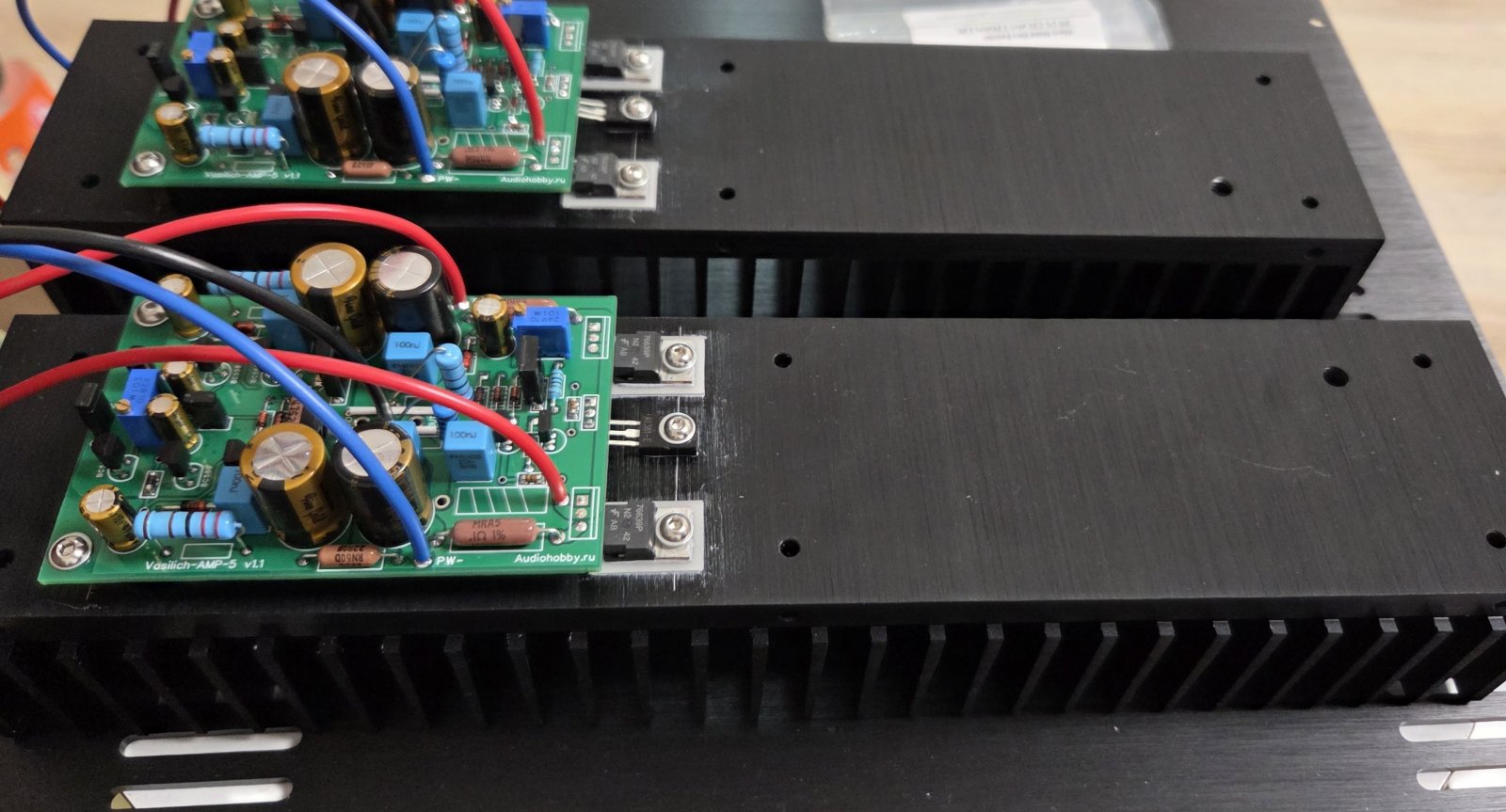

Доброго дня. Собрал два канала усилителя, все сразу запустилось нормально, 0 на выходе выставился подстроечником, перемычка установлена не была. Ток покоя выставил также без проблем. Но затем, нагрузив выход 8 Ом увидел, что клиппинг у меня наступает по нижней полуволне синуса очень рано, при этом верхняя полуволна остается в нормально виде. Установив перемычку удалось поднять выход до более-менее вменяемых 12В RMS, но при этом клип, опять же, начинается по нижней полуволне. Монтаж перепроверил — соплей нету, комплектующие все качественные и проверенные. Подскажите куда копать? Зачем нужна перемычка — убрать ее или оставить? Ситуация на обеих каналах абсолютно идентичная, просадка с 25В по нижнему плечу при клипе до 21.5, по верхнему на уровне 24.5В

Ниже фото с клипом с перемычкой интегратора и без нее.

0
admin admin 1 месяц назад #

Ну перемычку однозначно надо ставить, без нее по сути отключается интегратор. Те без перемычки и нагрузки лучше выполнить грубую подстройку 0, а дальше эксплуатировать с ней.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Ну с ней мне тоже гораздо больше нравится )). Немного смущает меня тот факт, что тразистор BCP56  у меня имеет маркировку BH-10. Поискав по интернетам пришел к выводу, что это то же самое, но он стоит как раз в нижнем плече

0
admin admin 1 месяц назад #

Попробуйте убрать этот BCP56 для проверки, а сам R36 по номиналу стоит ?

Так то в исправной конструкции ограничение должно раньше проявляться на положительной полуволне, специфика ВК. Т.е. при питании -+25в ограничение наступает где-то при уровне 21в и сначала на положительной полуволне.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Пока нечем его заменить. Закажу, приедет, заменю и отпишусь. R36=100 mOm, только что померял

0
admin admin 1 месяц назад #

можно для проверки вообще убрать, он ограничивает максимальный ток через выходной транзистор, такая защита от КЗ на выходе

0
admin admin 1 месяц назад #

«просадка с 25В по нижнему плечу при клипе до 21.5, по верхнему на уровне 24.5В»

— очень большая просадка по питанию, тем более удивительна такая асимметрия, что за трансформатор? Тут или проблема с блоком питания, что такая кривая нагрузочная способность, или у вас при такой нагрузке при подходе к клипу должна появляться приличная постоянная составляющая, этот момент проверьте

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Ошибся, просадка по питанию до клипа более-менее равномерная, примерно до 23В. Потом ври входе в клип начинает садиться нижнее плечо питания. BCP56 снимал, менял на другой — эффекта 0. Обмотки трансформатора пробовал местами менять, брал со второго канала — все одинаково. Постоянная составляющая появляется при клипе от 2.5В.  Ниже клип на 1 кГЦ и на 20 кГц. Фокус в том, что играет все отлично, звук очень понравился. Но вот эта картинка с заниженной мощностью и клипом тревожит. Не хочется так оставлять

0
caleb caleb 1 месяц назад #

а питающий трансик какой !? может его мощности не хватает, тут надо с запасом. Потому как на звуковом  сигнале требования  к нему не такие жесткие как на синусоидальном сигнале

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Транс мотали под заказ, параметры на фото. В теории с лихвой должно хватать. Плата БП тоже самая обычная, пока поставил по 10000 в плечо.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Что-бы исключить влияние трансформаторного БП вчера запитал усь от лабораторника. Картинка та же самая. В покое 100 мА, затем всех хорошо, плавно растет потребление по обеим плечам до Uвых=12V RMS. Дальше начинает быстро расти ток потребления по нижнему плечу до 2.5А и выше, усь входит в клип по нижней полуволне, ток потребления по верхнему плечу фиксируется на уровне 1.6-1.7А, по нижнему продолжает расти с повышением Uвх.

0
admin admin 1 месяц назад #

Может все же у вас клип по верхней полуволне?

Снял вчера вечером клип на своем экземпляре усилителя. Ничего нового не увидел. Клип наступает по верхней полуволне при амплитуде чуть более 18в. При этом напряжение на трансформаторе в этот момент составляет ±22.3в (изначально на холостую у меня всего ±23.5в). Для улучшенного выходного каскада Никитина клип в -4в по верхнему плечу от рельсы питания — норма.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Нет, уже неоднократно проверил -  и просадка по питанию идет по минусу, и греется резюк больше «минусовый», ну и на осуиллограмме тоже именно минус. Было бы неплохо посмотреть фото монтажа чье-то на плате сделанной по герберам, может чего напутал.

0
admin admin 1 месяц назад #

Выложите сюда/ а лучше на форум фотографии вашего уся, может что-то удастся заметить. Разбирать собранную конструкцию для фото не хочется. А мосфеты ZVP3310 где покупали?

0
admin admin 1 месяц назад #

А что за транзисторы на выходе и где их брали?

В выходные ради интереса померяю свой экземпляр.

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

Брал у проверенных поставщиков, не Китай. IRLZ34N. Буду благодарен, очень интересно

0
ckapuqpukatop ckapuqpukatop 1 месяц назад #

И как я понимаю усилитель работает верно, так как при входном 1.3 на выходе получаем 13В неискаженного без клипа. Но почему тогда кли появляется только в нижней полуволне вот это уже вопрос

0
telemaster2007 telemaster2007 1 месяц назад #

Посмотрите при клипе синус с генератора и постоянку тоже.

Похоже проблема в генераторе,  не дает такой размах.

Или кондер на вход подцепите неполярный 2мкф или больше.

0
telemaster2007 telemaster2007 1 месяц назад #

В качестве генератора, наверно звуковая карта компа?

0
ckapuqpukatop ckapuqpukatop 29 дней назад #

В качестве генератора выступает генератор. От начала перекоса и до клипа сигнал на входе усилителя вполне нормальный, без просадок и артефактов. Размах дает гораздо больше, чем 1.6В rms, что неоднократно проверено на других настраиваемых устройствах

0
zaycev zaycev 29 дней назад #

Так тут я не понял, что это значит у Вас — От начала перекоса и до клипа сигнал на входе усилителя вполне нормальный?

А при клипе усилителя, тогда он какой? Сигнал на входе усилителя всегда должен быть нормальный, источнику, то какое дело, что там творится на выходе усилителя.

0
admin admin 29 дней назад #

Тут бы осциллограмму со входа, когда начинается клип и все вопросы по источнику отпадут.

+1
telemaster2007 telemaster2007 29 дней назад #

Ещёбы с открытым входом посмотреть. Или обычным мультиметром, на постоянке,  на мВ глянуть ноль на генераторе, не уплывает ли?

То у унч нет разделительного конденсатора на входе.

0
ckapuqpukatop ckapuqpukatop 29 дней назад #

уже отписался на форуме, что с разделительным конденсатором все отлично, клип, как и положено, начинается в верхней полуволне. Чуть позже скину осциллограммы входа и выхода с кондером и без. Видимо, генератор дает какую-то постоянную составляющую. До этого все усилители, которые с ним настраивал, имели разделительный кондер. Тут не обратил внимания на его отсутствие. На данный момент вернул все на место, звучание отличное, спасибо автору уся. Для моих полочников самое то, что нужно

0
telemaster2007 telemaster2007 29 дней назад #

Так я ссамого начала подозревал эту проблему.

Как звук то?

0
ckapuqpukatop ckapuqpukatop 27 дней назад #

Супер, мне очень понравился. За день до этого собрал парафинн, то где-то на том же уровне. Хотя… Может мои АС не вытаскивают парафинна, слабоваты. Чуть хуже низа как по мне, лучше и чище ВЧ. Это второй собранный усь на полевиках, после ПУБЛП, честно, не ожидал такого хорошего результата как для простой схемы. Теперь захотелось Никитина+ собрать

0
d.kuznetsov d.kuznetsov 25 дней назад #

Расскажите потом ваши впечатления после сравнения с Н+.
По себе скажу так, оба усилителя звучат достойно. Не могу сказать, что один лучше или хуже другого.

0
RA198320 RA198320 25 дней назад #

Я бы не стал Никитина собирать, т к он не лучше той-же TDA7294. Если хочется что-то простое, не дорогое на полевиках, то рекомендую обратить внимание сюда: forum.cxem.net/index.php?/topic/88608-%D0%BF%D1%80%D0%BE%D1%81%D1%82%D0%BE%D0%B9-%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C-%D0%BC%D0%BE%D1%89%D0%BD%D0%BE%D1%81%D1%82%D0%B8/page/38/#comments на посты начиная с 8 марта 2020. Там заявлено ровное петлевое усиление почти до 20кГц (у Никитина до 2,5кГц), в результате на звучать он должен более открыто и естественно, чем Никитинский, где-то далее был отзыв собравшего, в котором было заявлено, что данный усилитель переиграл Никитинского на ВЧ.

+1
KLARUS KLARUS 23 дня назад #

Не надо так категорично, ибо всё познаётся в сравнении.

Денис не слышит, разницы между ними (сабжевым и Н+), например, мне слышно.

СтОит попробовать.


+2
d.kuznetsov d.kuznetsov 23 дня назад #

Разница есть, но нравятся оба.

Собирать стОит, но скорее не оригинальную схему Никитинского (4330), а Никитин+, где УН уже другой.

Vx-80 слушал, Василич и Н+ интереснее заметно.

+1
admin admin 21 день назад #

Хочу добавить, УН у Василича хороший, сам его скопировал в свой ушник AH-P1 и мощник AH-AMP1, но есть в нем недостаток, вход относительно низкоомный и он критичен к импедансу источника, т.е. и к номиналу РГ.

Когда проводил замеры AH-P1 то при использовании высокоомного регулятора на 50кОм и резисторов ООС наблюдал почти 8!!! — кратный рост искажений на 50% регулятора. Поэтому РГ тут следует ставить максимум на 10кОм, а лучше снизить до 2-5кОм. Или же ставить буфер на вход.

+1
Dimitry Dimitry 16 дней назад #

Скорее это НЕ недостаток, а конструктивная особенность, которую необходимо учитывать при компоновке готового УМЗЧ. УН достойный.
