Хардварный способ перевода модуля Amanero в Slave режим

Хардварный способ перевода модуля Amanero в Slave режим

В настоящей статье рассмотрен метод аппаратных доработок для принудительного перевода модуля Amanero в Slave режим. Дело в том, что при экспериментах с платами Amanero, программно переведёнными в режим Slave, выяснилось, что они переходят в него не полностью. В результате на плате остаётся постоянно работающим генератор 22,5792 МГц (так как на его выводе 1 присутствует уровень логической единицы), и на шину MCLK к сигналу от ведущего генератора с платы ЦАП подмешивается сигнал указанной частоты от модуля Amanero, «загрязняя» звук. Указанное явление, вызванное, вероятно, программными недоработками, наблюдалось как с оригинальными, так и с китайскими модулями Amanero, имеющими «на борту» прошивки для ПЛИС — CPLD_1080 (а также Slave_for_1080) и для микроконтроллера — firmware_1099akm, с последующей конфигурацией в режим Slave программой oemtools. По совету автора проекта ЦАП был опробован описанный ниже способ хардварного перевода платы Amanero в режиме Slave без многочисленных (и, как оказалось для меня — безуспешных) попыток подобрать правильно работающую прошивку. Результат этих доработок, проверенных совместно c платой ЦАП AH-D6 и модулем гальванической развязки, превзошёл все ожидания: звук стал заметно детальнее и чище.

Сразу необходимо отметить, что дорабатываемый модуль Amanero необходимо программно перевести в режим Master, для чего рекомендуется использовать прошивку CPLD_1080, сконфигурированную программой oemtools для задействования выводов F0..F3, но со снятым флажком режима Slave.

Схема доработок приведена ниже. На ней синим цветом показаны штатные соединения, дорисованные для наглядности в контексте описываемых доработок, а красным — необходимые изменения, которых на самом деле не так много: в дополнение к уже сделанным доработкам модуля Amanero (выпаянным тактовым генераторам, а также изъятой микросхеме стабилизатора 3,3В) нужно отпаять один резистор, допаять 3 перемычки и перерезать дорожку снизу платы.

Перечислим указанные доработки подробно по пунктам:

  1. Выпаять тактовые генераторы U5 и U6 (а также микросхему стабилизатора U2 при необходимости).
  2. Выпаять резистор R11 (47 Ом) – можно подпаять его одним выводом к контактной площадке, идущей от вывода 33 U4, зафиксировав под углом 90 градусов, просто чтобы он не потерялся.
  3. Соединить перемычкой два ближних вывода резисторов R8 и R9: контакты 43 (MCLK0) и 44 (MCLK1) микросхемы ПЛИС U4.
  4. Второй контакт резистора R9 (шёл на вывод 3 генератора U6 22,5792 МГц) соединить перемычкой с контактом PIN6 (OUT MCLK) основного разъёма P2 – к свободной контактной площадке отпаянного резистора R11.
  5. Соединить перемычкой контактную площадку вывода 1 от генератора U6 с контактом PIN1 (XTMS) разъёма P2 (используется для переключения тактовых генераторов на плате ЦАП через модуль гальванической развязки Amanero).
  6. На обратной стороне платы аккуратно перерезать дорожку (для этого можно продавить её в двух местах остриём скальпеля, нажимая им под прямым углом к плате), которая идёт от PIN1 основного разъёма на контакт 10 ПЛИС U4 (XTMS) и контакт 21 микроконтроллера U1.

Эти доработки показаны ниже на фотографиях: красным кружком обведены места исключённых элементов, прямоугольными областями – места установки перемычек:

+20
0
kdas kdas 5 лет назад #

Ну всё, круг замкнулся. Теперь мы можем на всём (почти, конденсаторы остаются дорогие) бюджетном собрать звук максимально достижимого качества! :) Спасибо, статья очень своевременна. Свой следующий ЦМ (ЦАП Мечты) делаю именно по такой схеме.

А такой вопрос. Если выпаянные кварцы китайского качества переместить на плату ЦАП — это всё равно лучше?

0
Pushok62 Pushok62 5 лет назад #
Китайские генераторы оказались полным отстоем (я их в своё время накупил, к сожалению) и для хорошего звука вообще не годятся, так что можно их выпаять, и хранить на память. На ebay продаются недорогие и по-моему очень неплохие МЭМС генераторы SiTime. Я их пробовал ставить на китайскую плату XMOS U8 (дорабатывал ЦАП DAC9 AK4399) вместо штатных — разница в звуке существенная. Паять их, правда, нужно феном.
0
TSC TSC 5 лет назад #

Спасибо за очень полезную информацию!

дорабатываемый модуль Amanero необходимо программно перевести в режим Master, для чего рекомендуется использовать прошивку CPLD_1080, сконфигурированную программой oemtools для задействования выводов F0..F3, но со снятым флажком режима Slave.

Неплохо бы этот момент разъяснить подробнее, не совсем понятно зачем это нужно делать, если аманерка изначально уже в режиме «Мастер», или необходимы какие-то дополнительные манипуляции?

0
kdas kdas 5 лет назад #
Спасибо, гляну. Я на diyinhk заказал пару ndk. Надеюсь, что всё срастётся с ними.
0
Pushok62 Pushok62 5 лет назад #
Это на тот случай, если она в ходе экспериментов переводилась в режим Slave.
0
TSC TSC 5 лет назад #

т.е. если с аманеркой ничего не делалось, просто выпаиваем ненужное, впаиваем перемычки и всё?

И по поводу выводов F0...F3, они, как я понимаю, изначально не задействованы, т.е., чтобы их задействовать нужно таки конфигурировать в oemtools, не смотря на то, что модуль в режиме «Мастер»?

0
Pushok62 Pushok62 5 лет назад #
Всё именно так. Достаточно сделать эти доработки, и новая Аманерка будет работать в режиме Slave. Если выходы F0..F3 не используются (нет модуля индикации), то больше делать ничего не надо. Если эти выводы нужны, они конфигурируются в oemtool. Кстати, посмотреть состояние конфигурации платы в oemtool нельзя — можно только изменять.
0
TSC TSC 5 лет назад #
а после этих переделок возможно сконфигурировать выводы F0...F3, или это нужно обязательно сделать до модификации модуля?
0
Pushok62 Pushok62 5 лет назад #
Сконфигурировать F0..F3 можно как до доработок, так и после них. И перешить можно в том числе после доработок; на работу с oemtool эти доработки не влияют.
0
Stacan Stacan 5 лет назад #

https://ibb.co/QXjFdMf

А вот и визуальное отображение разницы кварцев на одном и том же устройстве.

overlay 5 ndk

overlay 6 какойто с алиэкспресса

0
TSC TSC 5 лет назад #
а зачем курочить плату, дорожку резать, ведь можно просто выдернуть штырёк пин1 из гребёнки?
0
Pushok62 Pushok62 5 лет назад #
Так через этот штырёк Аманерка управляет переключением генераторов на плате ЦАП (через модуль гальванической развязки).
0
TSC TSC 5 лет назад #
а, ну да, протупил, там же с обратной стороны перемычка напаяна))
0
nnnfnn nnnfnn 5 лет назад #
Я не понял — а ЦАП при этом в каком режиме (мастер/слейв) трудится?
0
Pushok62 Pushok62 5 лет назад #
ЦАП при этом трудится в режиме Master, т.е. сигнал MCLK формируется одним из тактовых генераторов, установленных на его плате, а уже выбор используемого генератора определяется платой Amanero на основе поступающих на неё через порт USB данных звукового потока.
0
nnnfnn nnnfnn 5 лет назад #
Спасибо.
0
VavilenTatarskiy VavilenTatarskiy 6 месяцев назад #

Владимир, могли бы подсказать, чем можно заменить Amanero, чтобы был некий блок, определяюший выбор генератора, исходя из поступающего сигнала по i2s?
Я пытаюсь спроектировать не адаптер USB-> i2s, а реклокер + 2 генератора + изолятор. Но знаний пока маловато.
Сорри, что вопрос не совсем по теме статьи.

0
Pushok62 Pushok62 6 месяцев назад #

Наверное, плата XMOS подойдёт, другие типы транспорта я не применял.

P.S. Но он тоже USB. А для общего случая я, честно говоря, не знаю.

0
exellent13 exellent13 6 месяцев назад #

можно тупо сигнал LRCK измерять и исходя из результатов измерений, выбирать необходимый генератор. Точные измерения в данном варианте не требуются, так что любого микроконтроллера хватит для этой цели.у себя очень давно в какой то конструкции так делал.

0
VavilenTatarskiy VavilenTatarskiy 6 месяцев назад #

Спасибо за наводку!
У Вас случайно не осталось схем, которые могли бы показать?
В любом случае, очень благодарен!

0
exellent13 exellent13 6 месяцев назад #

Да там схемы как бы и нет, на одну ножку микроконтроллера подается сигнал LRCK, а на другой появляется высокий уровень если частота кратна 44 или низкий если частота кратна 48 (или наоборот, сейчас точно не помню), собственно эта нога и переключала генераторы. Можно наверное сейчас на Pic10F каком-нибудь попробовать такое сделать.

0
admin admin 6 месяцев назад #

«LRCK измерять и исходя из результатов измерений, выбирать необходимый генератор»

Если транспорт мастер, то зачем Вам  что-то измерять и переключать какие-то генераторы, или предполагается под реклоком некий буфер FI-FO с полной пересинхронизацией от своих генераторов? Какие вводные по задаче?

Пока я вижу задумку как  «хвост виляющий собакой». Вот если транспорт трактуется внешним тактовым сигналом, то как вы собрались измерять LRCK да еще в зависимости от этого переключать сетку для этого самого тактового сигнала?

0
VavilenTatarskiy VavilenTatarskiy 6 месяцев назад #

или предполагается под реклоком некий буфер FI-FO с полной пересинхронизацией от своих генераторов? Какие вводные по задаче?

— Да, примерно так.
У меня Wiim Pro, купленный для экспериментов. Там есть стриминноговый модуль A98, который является мастером и выдает i2s. Я предположил, что выдаваемый i2s можно пересинхронизировать, используя FiFoPi или что-то подобное.
Но захотел попробовать изготовить похожую плату самостоятельно.

0
admin admin 5 лет назад #

CPLD_for_1080 — при переключении в slave требует клок 22.5792. При его удалении на выходе MCLK появляется постоянная составляющая. При правильной конфигурации на разъеме пин MCLK — должен отсутствовать внешний клок. (при отсутствии входящего тактового сигнала с ЦАП).

Slave2224 — работает корректно в slave без обоих тактовых генераторов, но не поддерживает dsd.

Salve_for_1080 — наиболее корректно работающая прошивка для перевода модуля в slave режим. После прошивки требуется не забыть и сконфигурировать модуль в oemtools118 в slave на закладке Configuration bits. Оба тактовых генератора с платы транспорта рекомендуется удалить. Звучание с этой прошивкой лучше, чем со стандартной CPLD_for_1080 (с конфигурацией в salve).

Хардварная переделка модуля в slave режим — как мне показалось дает наиболее достоверное звучание и этому есть пока предварительное объяснение. По неподтвержденной информации в плис с CPLD_for_1080 реализован на выходе еще и reclock всех сигналов I2S от мастер клока, а при переводе в слейв в прошивке эта полезная опция теряется. Переделка на уровне железа позволяет обойти этот недостаток.

0
Pushok62 Pushok62 5 лет назад #
На моих оригинальных и китайских Аманерках генератор 22,5792 МГц был нужен для работы в режиме Slave как для прошивки CPLD_for_1080, так и для прошивки Slave_for_1080. То есть без этого генератора не работало вообще, а с ним на выходе была и постоянная составляющая, и лишний клок 22,5792 МГц. Поэтому аппаратный перевод в режим Slave для меня оказался единственным вариантом.
0
TSC TSC 5 лет назад #
я так понимаю, что этот вариант наиболее предпочтительный в любом случае, поскольку даёт наилучший результат и не требует сложных манипуляций. Кстати, перемычку проще и красивее кинуть прямо на ноги 43-44. ИМХО.
0
admin admin 5 лет назад #
Да, с хардварной переделкой на мой слух звучит предпочтительнее. Будет интересно узнать мнение других сравнивших разные варианты.
0
applepart applepart 5 лет назад #
Лежит лишняя Аманера, сегодня «покорежу» ее на внешний клок. Сравнивать буду с такой-же но под прошивкой Slave_for_1080. Отпишусь....
0
Pushok62 Pushok62 5 лет назад #
Да, интересно было бы узнать результаты Вашего сравнения...
0
klaid1971 klaid1971 5 лет назад #
А после переделки пробовал кто-нибудь шить CPLD  Master2224 ? имеет смысл ее ставить или еще варианты ?
0
klaid1971 klaid1971 5 лет назад #
Вчера проверил специально, не трогая в последней закладке режима слейв, прошить SLAVE2224, в итоге Аманерка в системе видится, а Фубар и Аимп зависают намертво :) . Откатился до рекомендованной в режиме Мастер
0
klaid1971 klaid1971 5 лет назад #
по второму и третьему пункту поясните. Это имелось в виду без полной переделки Аманеро, то есть снимать только генераторные сборки,а перемычки не делать и дорожку не резать ?
0
Pushok62 Pushok62 5 лет назад #
2 и 3 пункты относятся именно к полной переделке. А без полной переделки — ничего не выпаивать, кроме генераторов (и стабилизатора 3,3В при необходимости) ничего не резать, и не ставить перемычек.
0
Pushok62 Pushok62 5 лет назад #
Это наверняка потому, что ей для работы всё равно нужен клок 22,5792 МГц. У меня ни одна Аманерка без него не работала, зависала так же, даже после перевода в режим Slave на последней странице.
0
admin admin 5 лет назад #
А зачем нужен - Master2224, он dsd не играет.
0
applepart applepart 5 лет назад #

«Не все йогурты одинаково полезны»


Результаты тестирования двух плат Аманер одного и того-же продавца.
Купены с разницей в пол года. Первая была упешно перешита Slave_for_1080, выставлены флаги. Гальвноразвязка, питание от USB. Приезжала в сотаве ЦАП D6 к Автору и было признано, что все в лучшем виде.
Вторая отличается от старой меньшей емкостью конд. в питании 47мкф вместо 100мкф, другими ревизиями чипов (важно — CPU греется сильнее. потребленние больше).
Подал внешний клок на место «сдутых» генераторов и сделал все перемычки/разрывы. Плата завелась но звук плохой — бас рыхлый до жути. Перешил CPLD_1080 — слегка пелегчало, подкинул емкость в питание 100мкф sepc еще чуть лучше, но до совтового Slave не дотягивает :(
Мыкался тыкался, восстановил перемычки, прошил Slave_1080, выставил флаги — платы стали звучать одинаково хорошо.

Мои Выводы — видимо при софтовом Slave на входе клока ПЛИС конфигуриться буфер (шмидт и т.д.) и при подаче сигнала с гальваники он лучше восстанвливается. Подача его напрямую в место «сдутых» ген при питании от порта не приводит к желаемому результату. Видимо еще сказывается более потребляющая версия CPU.
Отдельное питание на плату при гальваноразвязке очень желательно. Оно будет у меня в следующем релизе ЦАП

+1
admin admin 5 лет назад #

Слушать аманерку от встроенного LDO дело неблагодарное. Потребление составляет порядка 150-170мА.

Китайцы ставят обычно в качестве LDO что-то типа LP2985 (иногда встречается и того хуже), который работает на пределе. Поэтому уровень пульсаций доходит до 1-5мВ, а вот с питанием от LM1117 и с нормальными емкостями они уже снижаются более чем на порядок (по моим замерам, шумы не превышают 100мкВ даже с клоками на борту).

Поэтому в случае питания от USB я все равно использую стабилизатор на плате переходника, соответственно LDO с платы аманерки убираю. Питание 5в, подаю на вход адаптера, кинув проводок с питания USB разъема +5в с аманерки.

0
applepart applepart 5 лет назад #
Да да — сегодня сей эксперимент будет повторяться в усиленном варианте — с питанием от стаба на LM. Как всегда — все начинается и заканчивается на питании :)
0
anton11 anton11 5 лет назад #

При внешнем питании аманеры от LM1117 встроенный LDO обязательно спаивать?

Или достаточно спаять дросель L1 ?

0
Pushok62 Pushok62 5 лет назад #

Можно попробовать не выпаивать LDO U2, выпаяв только дроссель L1. Поискал в даташитах на такие LDO их внутреннюю схему, чтобы убедиться в возможности включения без входного напряжения, но ничего не нашёл. Скорее всего внутри микросхемы между входом и выходом стоит защитный диод анодом к выходу. В этом случае, если вход стабилизатора никуда не подключён, на этом входе просто появится напряжение порядка 2,5В.

Кстати, исправил на схеме доработок — выпаивается стабилизатор U2 (он нарисован на втором листе схемы «USB_E»), а не U3, как было указано раньше.

0
TSC TSC 5 лет назад #
не плохо было бы выложить фотки обоих модулей, чтобы было видно различия и чтобы каждый мог сравнить свою аманерку с тем что на фото, дабы не курочить плату, если модуль аналогичен тому что у Вас.
0
Xenial Xenial 5 лет назад #
то есть там сразу идут комплектом и на 22 мгц, и на 24 мгц?
0
Pushok62 Pushok62 5 лет назад #
Генераторы SiTime по ссылке на eBay продаются парами 22+24.
0
Xenial Xenial 5 лет назад #
спасибо!еще один вопрос-вы покупали генераторы через пайпал?или через карту?
0
Pushok62 Pushok62 5 лет назад #
На eBay можно только через Paypal.
0
Xenial Xenial 5 лет назад #
спасибо!
0
Pushok62 Pushok62 5 лет назад #
Не за что. Вообще-то я сначала заказал две пары на Алиэкспресс, но продавец жадный попался, и прислал одну пару, и задним числом исправил описание товара, что это цена за одну штуку. Хотя здесь не надо никаких PayPal. И генераторы хорошие.
0
applepart applepart 5 лет назад #

Как я упоминал первый модуль в точности как катринки по ссылке от продавца. Второй — плата та-же но некоторые номиналы элементов другие.

По результатам дальнейшего «ковыряния» — добавлен на плату развязки стаб на LM. Модуль в софтовом slave стал по ощущуениям работать еще лучше. На некоторых композициях заметил тедали, которые раньше не слышал... хотя может и «наваждение». Модуль с повышенным потреблением в Hard Slave работает ровно и вроде все хорошо, но быстрое перетыкание на первый дает лучший звук. На этом экспериименты останавливаю, надо успокоиться и слушать музыку :)

0
TSC TSC 5 лет назад #
не могли бы Вы выложить номера ревизий чипов обоих вариантов?
0
TSC TSC 5 лет назад #
продавец Люся с али?
0
applepart applepart 5 лет назад #

Камни первого модуля CPLD и CPU — надписи хорошо видны и читаются

Камни второго модуля — ПЛИС-ка сошлифована — еле просматривается наименование, нормально сфотографировать не удалось, не на чем сфокусироваться :)

Ссылка на продавца али

0
Dimitry Dimitry 5 лет назад #
Сегодня перевел свою Аманерку в хардварный слэйв. Что сказать, действительно звук более открытый и чистый. Особенно заметно на ВЧ. Спасибо за хорошую статью и подробное описание процесса.
0
Dimitry Dimitry 5 лет назад #
Кстати сказать перемычку № 1 между резисторами R8, R9  не ставил, а обошелся перемыканием ног 43-44 ИМС.
0
TSC TSC 5 лет назад #
Спасибо. У Вас модули на синей плате, он несколько отличаются от модуля который у автора статьи и у меня. Надеюсь, в моём случае хардварный перевод в режим слейв себя оправдает.
0
TSC TSC 5 лет назад #
кстати, не вижу третьей перемычки на ногах 43-44 на переделанном модуле, может в этом проблема?
0
admin admin 5 лет назад #

Китайцы ставят на аманерки клоки какие придется, часто даже клоки разные. Иногда что что-то вменяемое попадается, а бывает и откровенный хлам, что только на помойку.

На оригинальной аманерке хорошие клоки, их можно смело переносить на плату ЦАП.

0
nnnfnn nnnfnn 5 лет назад #
задним числом он может исправлять что угодно, НО — у вас есть скриншот заказа на момент его покупки вами, именно для таких случаев
0
Pushok62 Pushok62 5 лет назад #
Согласен, но не стал я с ним бодаться. Кстати, на экране заказа количество генераторов не указано, а скриншота описания я не делал. Поставил за заказ 3 и написал в отзыве. А там народ пусть сам решает, покупать у него, или нет.
0
nnnfnn nnnfnn 5 лет назад #
скриншот описания делается автоматически системой
0
applepart applepart 5 лет назад #
Перемычка выше,  далее клок идет через свой резистор на свою ногу ПЛИС. Форма сигнала на ее входах так показалась более правильная. Хотя смотреть особенно не чем полоса скопа 84мгц.
0
Pushok62 Pushok62 4 года назад #
Генераторы МЭМС SiTime действительно оказались очень хорошими. Поставил их на китайскую плату Amanero в режиме Master — звучит лучше оригинальной Amanero. И не намного хуже варианта кварцевых генераторов NZ2520SDA, установленных на плате ЦАП. Думаю, что эти SiTime можно смело ставить на плату ЦАП.
0
TSC TSC 4 года назад #

правильно ли я понял, что Аманеро с генераторами SiTime в режиме мастер (ЦАП слейв) играет не намного хуже чем ЦАП в режиме мастер с генераторами NDK? Иначе говоря, неясным остался вопрос что является узким местом — сами генераторы SiTime (и соответственно, установка их в ЦАП мало что добавит), или установка их в ЦАП и перевод его в режим мастер практически сведёт разницу к нулю в сравнении с NDK?

ещё вопрос: на каком чипе собрана гальваноразвязка, которую Вы использовали для сравнения? Если не ошибаюсь, Андрей вроде говорил, что использование ADUM практически не даёт прироста в качестве от использования гальваноразвязки, когда Аманеро в режиме мастер. А вот от использования IL715 толк есть.

0
Pushok62 Pushok62 4 года назад #

Да, именно так. Разница всё же есть. Аманеро с генераторами SiTime в режиме Master играет очень хорошо, но всё-таки немного хуже, чем Аманеро в режиме Slave и с генераторами NDK на ЦАП в режиме Master (менее мягкие ВЧ и субъективно чуть меньший объём звучания что ли). Могу только предположить, что: с одной стороны, хорошее качество звучания может быть связано с тем, что эти генераторы MEMS кроме низкого джиттера потребляют меньший ток (где-то об этом читал, но сам не проверял), а с другой стороны, худшее звучание по сравнению со Slave режимом может быть связано и с тем, что всё-таки на плате ЦАП сделано дополнительное обесточивание неиспользуемого генератора (ну и по заявленным параметрам они всё таки хуже NDK NZ2520SDA). Поэтому, чтобы сделать однозначный вывод, нужно поставить генераторы SiTime на плату ЦАП и сравнить, а при собранном ЦАП такую замену сделать довольно проблематично...

Гальваноразвязка для Amanero Master собрана на ADUM1400CRWZ, для Amanero Slave — ADUM1401CRWZ. Вероятно, с IL715 будет по-другому, надо проверять. Интересно, IL715-3E и IL717-3E из Чип и Дип подойдут?

0
dadix dadix 1 год назад #

Здравствуйте. Можете пояснить, замена MEMS генераторов производится простой заменой китайских на плате ? Я купил клон Amanero . Правильно ли выбраны эти продукты?

 https://www.digikey.ro/ro/products/detail/sitime/S...

https://www.digikey.ro/ro/products/detail/sitime/S...

фотографии моей доски:

https://ibb.co/qrMvyBz

https://ibb.co/9TQ1wHM

https://ibb.co/zNMdBQ3

https://ibb.co/0DNL6wr

https://ibb.co/X44xRt2

0
Pushok62 Pushok62 1 год назад #

Здравствуйте! Да, китайские выпаиваются, MEMS впаиваются. Похоже, что генераторы MEMS по вашим ссылкам соответствуют всем требованиям (правда, просмотреть информацию по ссылкам удалось только через VPN). Скачал документацию на эти генераторы — познавательно, раньше нигде не встречал данные об их джиттере.

0
dadix dadix 1 год назад #

На странице 2 в конце написано :

Notes:

1. In OE or ST ̅ mode, a pull-up resistor of 10 kΩ or less is recommended if pin 1 is not externally driven. If pin 1 needs to be left floating, use the NC option.

2. A capacitor of value 0.1 µF or higher between Vdd and GND is required.

Означает ли это, что я должен что-то изменить в китайской пластине?

0
Pushok62 Pushok62 1 год назад #

Ничего менять не надо.

0
dadix dadix 1 год назад #

Mulțumesc pentru clarificare.

0
TSC TSC 4 года назад #
индекс «3» это 0,15" 16pin SOIC (зауженный вариант). Если плата гальваноразвязки версии 1.4, то кажется подойдёт, вроде у Андрея плата универсальная — и под широкий (0,30"), и под узкий (0,15") вариант. У него уточните.
0
Pushok62 Pushok62 4 года назад #
Да, спасибо, уже разобрался. Заказал пока для пробы IL717-3E. Очень интересно сравнить с ADUM1401C.
0
TSC TSC 4 года назад #
Если я правильно понял Андрея, разница наиболее ощутима при использовании IL715 именно когда Аманеро мастером, когда мастером ЦАП, разница между IL717 и ADUM1401C не так существенна.
0
Pushok62 Pushok62 4 года назад #
Ясно, спасибо. Моя плата гальваноразвязки с ADUM1400, к сожалению, старой версии. Поищу IL715 в широком корпусе.
0
admin admin 4 года назад #

Подтверждаю, клоки неплохие, тоже недавно их прикупил на пробу, удалось сравнить в равных условиях с FXO-HC73 XPRESSO, на борту ЦАП-а AH-D6 в версии с ak4490, разницы ни в замерах, ни на слух не уловил, а стоят они в 3 раза дешевле FXO-HC73. Так что по соотношению цена/качество — хороший вариант.

О величине джиттера можно относительно судить по бахроме вокруг основного тона в спектре. C NZ2520SDA сравнения объективного не вышло т.к. они у меня стоят в топовой сборке AH-D6 c ak4493, т.е. сравнение на слух будет необъективно. По замерам NDK немного лучше смотрится.

К слову перемещение даже китайских клоков с аманерки на борт ЦАП-а дает заметный результат, как нибудь постараюсь найти спектры до и после переноса клоков.

0
TSC TSC 4 года назад #
А FXO-HC73 XPRESSO с NZ2520SDA не сравнивали? Это я к тому, что генераторы SiTime можно сопоставить по качеству с NZ2520SDA косвенно.
0
admin admin 4 года назад #

Привожу спектрты для наглядности


Замеры аманеро в режиме мастер со штатными китайскими клоками на борту, гальваноразвязка ADUM1400C.


Замеры демонстрационного ЦАП-а с китайскими клоками уже на борту самого ЦАП-а. Клоки с маркировкой CETECJ.

Хоть замеры делались и в разное время, но весьма показательны. Клоки китайцы ставят разные, что-то лучше меряется и звучит, что-то хуже.

Замеры FXO-HC73 по порядку можно тут глянуть, Si-Time меряется также в пределах погрешность измерений. Как можно видеть разница в замерах, если клоки стоят на борту цап-а, между разными генами, не так уж и заметна.

Ну и на закуску в основной статье выкладываю замеры топовой сборки с клоками NDK.

0
SAN SAN 4 года назад #

В продаже есть недорогие клоки:

KXO-V97 24.5760 MHz ( Geyer) и
CO4305-24.576  (Raltron)
насколько они пригодны для использования?

0
ALex013 ALex013 4 года назад #
А не кажется ли более «феншуйным» соединение R8-R9 с левой стороны (по схеме)? Потому как если с правой — то реально удобнее 43-44 ногу соединить. Но соединение R8-R9 с левой стороны позволяет не соединять гальванически ноги ИМС, что, в теории, вроде как правильнее.
0
Pushok62 Pushok62 4 года назад #
Думаю, что особой разницы нет. Сейчас уже не помню, скорее всего я рассматривал оба варианта, но почему-то выбрал этот.
0
e_niknik e_niknik 4 года назад #
Просьба поделиться опытами с отдельным внешним питанием аманерки — при подаче 3.3V от внешнего стабилизированного источника не будет ли полезным отключать  вывод  (—) питания 5V в разъеме USB от земли аманерки  (при этом корпус USB остается подключен к земле аманерки через существующую цепочку параллельных R и C )? Или такое решение всё же чревато риском значительной разности потенциалов между входными диф. сигналами от USB и землей аманерки на входе м/сх процессора Atmel и его пробоем?
0
Pushok62 Pushok62 4 года назад #
Честно говоря, не вижу смысла отключения минусовой шины питания USB, поступающего на Аманерку, так как она гальванически развязана от самого ЦАПа. Всё прекрасно работает и без такого отключения. Насчёт разности потенциалов сказать трудно, но, наверное, это будет не самый лучший вариант, так как входы Аманерки будут «висеть» на контактах порта USB без земли.
0
dpsslaser dpsslaser 4 года назад #
Hello!
I can't Russian!

Amanero clone can you handle dsd512 in reality there is solution for windows system?
day!
Joseph
+1
eziitis eziitis 4 года назад #
sorry, it looks like you can't English either...
Michael Michael 4 года назад #
Комментарий удален
0
Pushok62 Pushok62 4 года назад #

Насколько я помню, недостающие флажки, в частности F0..F3, можно поставить и после аппаратного перевода Аманеро в Slave режим, но лучше это сделать сразу:

Michael Michael 4 года назад #
Комментарий удален
0
TSC TSC 4 года назад #

кто нибудь пробовал прошивать переделанную хардварно в слейв аманеро? Есть ли какие-то особенности в данном случае? Если питание аманеры осуществляется от стабилизатора модуля гальваноразвязки, соединение по УСБ не нужно для стирания флеш, я правильно понимаю?

0
Pushok62 Pushok62 4 года назад #
Сейчас точно не скажу, но по-моему аппаратный перевод Аманерки в режим Slave никак не сказывается на ее информационном обмене с компьютером по USB, хотя какие то детали я мог забыть. И по-моему в процессе стирания флэш памяти питание USB изначально нужно. Тем более, что компьютер плату без этого питания просто не увидит.
0
TSC TSC 4 года назад #

так питание по УСБ кабелю в переделанной аманеро нет, только шина данных, а по ней, как я понимаю, в процессе стирания флеш ничего не передаётся, нужно только замкнуть контакты 1-2 на разъёме Р3 аманеро, последующие манипуляции уже по инструкции, или нет?

0
rucrim rucrim 4 года назад #
Прошивал доработанную Аманерку только вместе с платой адаптера с подключенными  +5в.
0
Pushok62 Pushok62 4 года назад #
В процессе стирания флэш питание USB должно быть сначала подано (при замыкании перемычки), а потом отключено. По-моему так. Можно действительно использовать питание с платы гальваноразвязки, чтобы для перепрошивки  повторно не впаивать на плату Аманеро стабилизатор +3,3В.
0
TSC TSC 4 года назад #
а переподключение усб кабеля сопровождалось отключением питания платы гальваноразвязки, или нет?
0
rucrim rucrim 4 года назад #
Если через AmaneroLoader получится  без  переподключения.
0
TSC TSC 4 года назад #
пока что получил кирпич, пробовал перепрошиться через крякнутый СonfigTool, попробую через AmaneroLoader. Как узнать на каком СОМ порте висит аманерка?
Michael Michael 4 года назад #
Комментарий удален
0
rucrim rucrim 4 года назад #
Диспетчер устройств и  AIDA64 в помощь и драйвер установите с папки  oemtool118
Michael Michael 4 года назад #
Комментарий удален
Michael Michael 4 года назад #
Комментарий удален
0
TSC TSC 4 года назад #
спасибо всем, кто откликнулся. После некоторых плясок с бубном перепрошиться таки удалось через крякнутый oemtool 118. прошивку залил 1099акм, но диспетчер устройств говорит что драйвер 1.0.57 Что за ерунда, или так и должно быть?
0
dega dega 4 года назад #
Amanero Technologies USB Driver 1.0.62, такой стоит
0
TSC TSC 4 года назад #
а по версии оеmtool какой?
0
dega dega 4 года назад #
Я шил 117, и 118. От oemtoot не зависит версия драйвера, может стоит из диспетчера устройств, пкм, удалить устройство, поставить галку- удалить програмное обеспечение и драйвера устройства, и после удаления установить драйвер с сайта аманеро.
0
TSC TSC 4 года назад #

а, уже сам запутался, в оеmtool это же версия прошивки, а не драйвера...

вроде ставил самые свежие с сайта аманеро. Разобрался, 1.0.62 это под W10, а под W7 — 1.0.57

0
dega dega 4 года назад #
Кстати, есть подозрение, что аманеровцы на сайте вчера что- то с прошивками делали. Игрался с прошивками китайца, после обеда плата начала шиться оригинальным oemtool, после этого аманерку смог завести только в слейве, мастером никак (на галку ни как не реагирует), но что интересно- работает адекватно со снятыми генами. Перемычку убрал, дорожку восстановил.
0
dega dega 4 года назад #
Win какая? На 10-ка  то 1.0.62, если 7-ка то 1.0.57 и должны быть.
0
caleb caleb 4 года назад #

Сегодня прошил аманеру друга крякнутым оем тулсом на cpld_1081 и 2006be11 без проблем. Причем никак больше не настраивал.

Пришлось драйвер с сайта аманеровцев новый скачивать и ставить, который UAC , работает, да и по моему стало проще вытянуть dsd256.

Заметил что в вин7  в настройках аудиоустройства максимальная частота которую можно выставить стала 192, а фубар любую выводит.

мои андроид устройства которые  5.1 версии выводят не корректно, с неправильной частотой, проявляет себя как воспроизведение с увеличенной скоростью в двое , со старой прошивкой такого не было.  А устройство которое 7.1 выводит с заиканиями, пропусками, как будто маленький кешь или маленькая скорость флешек, почему так так и не понял, вроде и памяти дохрена и проц едреный а заикается , а устройство друга которое 8 выводит вообще без проблем через отг шнурок.

Пришел к выводу что эта прошивка под сильно новые девайсы больше подходит. Вин10 у кого на пример, или андроид 8

Michael Michael 4 года назад #
Комментарий удален
0
caleb caleb 4 года назад #
Попробовать другую прошивку проверенную.
0
caleb caleb 4 года назад #
Вот если взять чистый новый микроконтроллер, прошьется ли он аманеровской прошивкой ?
0
caleb caleb 4 года назад #

Косяк прошивки 2006ВЕ11 — при перемотке и переключении треков dsd он вдруг может начать думать что воспроизводит PCM и естественно звук пропадает.  Стоп потом плей и начинает опять воспроизводить.

Ломаный конфиг тулс почему-то может не с первого раза прошить корректно плисину, если прошиваешь 1081 и 2006ве11 ,  а была зашита 1080 и 1099с на пример , 1080 может там и остаться! в итоге как бы устройство определяется но работать не хочет! системные звуки воспроизводятся виндой  с жуткими скрежетами. Начинаешь думать что косячит компьютер и лопатить все в подряд.  Я стал делать так, обнуляю аманеру, потом прогой аманеролоадер зашиваю плисину, а потом конфигтулсом зашиваю процессор, вроде бы прошивается в таком порядке нормально.

0
cka3o4nuk cka3o4nuk 4 года назад #

Ребятки а подскажите пожалуйста где взять ломанноую оемтул 118?

есть дак на тда1541 и схд1244с

у него клок выведен наружу 16.934

и нужно его дать на вход аманере

может кто подскажет как сконфигурировать это все)

Michael Michael 4 года назад #
Комментарий удален
GENTOS220 GENTOS220 4 года назад #
Комментарий удален
Michael Michael 4 года назад #
Комментарий удален
0
Pushok62 Pushok62 4 года назад #

Комментарий был удалён, скорее всего, чтобы не «светить» крякнутую программу. А отличается от стандартной она тем, что позволяет перепрошивать китайские платы без оригинальных серийных номеров Amanero.

GENTOS220 GENTOS220 4 года назад #
Комментарий удален
+1
Pushok62 Pushok62 4 года назад #

Bak — это резервная копия, скорее всего исходный файл. Надо запускать тот, который без .bak.

0
caleb caleb 4 года назад #

Попробовал откатить на 1099акм и 1080, пропал PCM,  а DSD воспроизводит.  Причем такая хрень и на 1099с. Обычный виндовый плеер вполне себе выводит PCM,  а фубар и аплеер нет.

Помогло полностью снести плеер, драйвер и все по новому настроить.

Michael Michael 4 года назад #
Комментарий удален
0
TSC TSC 4 года назад #

Для ясности не лишним было бы наличие фото вашего клона аманерки, в Китае полно их разновидностей — от точной копии оригинала до «по мотивам» оригинального. Вполне возможно что проблема в железе, а прошивальщик и не виноват.

Michael Michael 4 года назад #
Комментарий удален
0
TSC TSC 4 года назад #

обе платы на фаших фото идентичны, отличаются только объёмом памяти атмели. Это точные копии оригинала, у меня такая как на вашем верхнем фото, перешивал многократно, пока не подобрал подходящую прошивку. Проблем с прошивкой вроде не замечал.

Michael Michael 4 года назад #
Комментарий удален
Michael Michael 4 года назад #
Комментарий удален
+1
Pushok62 Pushok62 4 года назад #

Использовать, конечно, можно, но с ними звук будет «грязным», поэтому можно выбросить (или сохранить на память, но никуда не ставить).

Michael Michael 4 года назад #
Комментарий удален
+2
admin admin 4 года назад #

Те что с маркировкой CETECJ еще более менее, я такие в демо-ЦАП ставил. Для дешевой сборки сгодятся. Отмечу, что хорошо заметен результат от их переноса с борта аманерки на плату ЦАП-а с соответствующим переводом ЦАП-а в мастер.

Могут еще пригодится при модификациях звуковых карт вместо штатных резонаторов. Отдал горстку таких одному товарищу на эксперименты с его Xonar STX. Писал, что даже с таким клоками ему результат понравился.

Michael Michael 4 года назад #
Комментарий удален
Michael Michael 4 года назад #
Комментарий удален
Michael Michael 4 года назад #
Комментарий удален
+1
admin admin 4 года назад #

Полезный совет. Тоже сталкивался с непропаем на китайском клоне аманерки, поэтому сначала проверяем работоспособность модуля, а только потом все модификации.

0
Co_balt Co_balt 4 года назад #

Михаил, вчера только получил аманерку от этого продована. Пока только подключил к USB

Жалко нет FAQ, что и в какой последовательности делать, чтобы получить звук максимального качества.

1. Какой софт/прошивки ставить

2. Настройки софта

3. Хардварные доработки/настройки

Сделал несколько скринов.

Что дальше? Посмотрите, там что-то на Fixed dsd64 ругается...

Michael Michael 4 года назад #
Комментарий удален
0
Co_balt Co_balt 4 года назад #

Михаил, вот прямо с ходу Pushok62 пишет «Не спешите прошивать другими прошивками.»

какими прошивками? что прошивать? как прошивать? зачем менять прошивки? я так понимаю у меня сейчас там две прошивки в Amanero + версия драйвера (все видно на скринах) Просто скажите — их надо менять?

Michael Michael 4 года назад #
Комментарий удален
0
Co_balt Co_balt 4 года назад #

вот и мне интересно, читаю здесь на форуме как люди их меняют — наверное борются с глюками, хотят выжать максимальное качество. Потом героически восстанавливают кирпичи )

Вот читаю для микроконтроллера установить firmware_1099akm а уменя 1096c3w2 — менять или это не то?

Michael Michael 4 года назад #
Комментарий удален
0
nnnfnn nnnfnn 4 года назад #

И еще один момент — переведите Аманерку на питание от платы адаптера

+1
TSC TSC 4 года назад #

«менять или это не то?»

если у вас цап на АК4493 ничего менять не нужно. Прекрасно работает и на стоковой прошивке. Эксперименты с другими прошивками нужны если у вас наблюдаются глюки, щелчки в акустике и т.д. Передалйте аманеру в слейв и всё. Если уж перешиваться, то на 1099с, а не на 1099акм

MC MC 2 года назад #
Комментарий удален
rucrim rucrim 4 года назад #
Комментарий удален
+1
caleb caleb 4 года назад #

Это дело не всегда корректно плис прошивает, я плис аманеро лоадером зашиваю, а контроллер крякнутым, вроде норм.

0
GENTOS220 GENTOS220 4 года назад #

А почему не прошить все аманеро лоадером и плис и контроллер ?

0
caleb caleb 4 года назад #

Последний раз прошивал всё аманеро лоадером, просто не все прошивки есть в нем, а оемтулс содержит большее количество еще и описание простенькое.  Для экспериментов больше подходит.

Есть 2 аманеры, одна в китайце стоит, вторая переделанная  в AH-D5, отличаются  только объемом памяти, обе прошиты 1080 и 1099akm, работают одинаково, перешивал одну 3 раза, шилось одинаково хорошо.

0
anton11 anton11 4 года назад #

Подскажите проверенного продавца, чьи аманерки в хардварный слейв без проблем переделываются

0
HiKKiDimKa HiKKiDimKa 4 года назад #

По картинке и отзывам можете смотреть. Главное что б она прошиваться могла)

0
anton11 anton11 4 года назад #

https://aliexpress.ru/item/32868789488.html?spm=a2g0s.9042311.0.0.264d33ed7gFPQ1&_ga=2.168860329.985843457.1592118188-2021671646.1592118188

Я так понимаю по приведенной выше ссылке теперь шлют новую версию платы, без разъема для прошивки

та, которая снизу, у остальных продавцов либо мало отзывов, либо мало продано.

0
Pushok62 Pushok62 4 года назад #

Я у этого продавца покупал, правда уже довольно давно. А с чего вы решили, что шлют новую версию? В отзывах вроде пишут, что как на фото.

Michael Michael 3 года назад #
Комментарий удален
0
nnnfnn nnnfnn 3 года назад #

Я брал у Люси с  ATSAM3U4C, а по приведенной вами ссылке, судя по отзывам, впаривает ATSAM3U2C вместо заявленной ATSAM3U4C, так что китай был и остается лотереей

Michael Michael 3 года назад #
Комментарий удален
+1
nnnfnn nnnfnn 3 года назад #

«Поэтому, чтобы не впаривали- надо быть принципиальнее и требовательнее»

А то, что вы покупаете КРАДЕННЫЙ продукт — ваша принципиальность тут молчит, все  нормально?

Michael Michael 3 года назад #
Комментарий удален
0
TSC TSC 3 года назад #

господа, позволю себе вмешаться и внести некоторую ясность: Продавец Люся продавал в разное время разные клоны, раньше у него были модули с ПЛИС ATSAM3U4C, в последнее время с ПЛИС ATSAM3U1C. Продавец Люся не является производителем, он, как и большинство продавцов на Али обычные перекупы, поэтому вникать в особенности каждой партии товара они не хотят и не могут. Скорее всего у продавца по второй ссылке по той же причине продаются модули с ПЛИС с разным объёмом памяти. Кстати, клон по второй ссылке не является точной копией оригинала, но на самом деле продавец продаёт (судя по фотографиям в отзывах), совсем не то, что на фото товара. На сколько это критично при хардварной переделке в слейв не знаю, но этот момент тоже нужно учитывать при покупке. Вывод о добросовестности этого продавца делайте сами.

Чтобы «не впаривали» нужно хорошо понимать, что вы хотите купить и требовать от ЛЮБОГО продавца-китайца подтверждения соответствия товара тому что на фото, включая маркировку мс, и обязательно указывать это при оформлении заказа, тогда можно без проблем вернуть деньги в случае если приехало не то, что вы покупали.

Легально обновить прошивку ни на каких китайских клонах невозможно, так что наивно думать, что покупая китайский клон за 25$ продавец даст вам информацию, которой располагает только оф. производитель. Если это так принципиально, покупаем оригинальную Аманеру в три раза дороже.

Michael Michael 3 года назад #
Комментарий удален
0
TSC TSC 3 года назад #

такая ситуация сплошь и рядом — не соответствует реальности не только информация в описании товара, но и на фото часто совсем не то, что реально в продаже. Думаю, если бы в самом заказе были специально оговорены конкретные требования, которым должен соответствовать товар, шансов на компенсацию было бы больше.

Michael Michael 3 года назад #
Комментарий удален
0
Co_balt Co_balt 3 года назад #

а как замена чипа сказывается на функциональности устройства?

0
nnnfnn nnnfnn 3 года назад #

To Michael:

Не надо  указывать мне что делать, здесь не ваша личная песочница.

Michael Michael 3 года назад #
Комментарий удален
0
anton11 anton11 4 года назад #

Фото выше, из последних отзывов у этого продовца, на нижней плате вместо разъема для прошивки дополнительный I2S выход, пишут что сейчас шлют такие платы.

0
TSC TSC 3 года назад #

подтверждаю, знакомый купил один из последних экземпляров нормальных клонов, которые были в наличии у этого продавца. Теперь надо искать где ещё можно купить нормальный клон.

0
serglobo serglobo 3 года назад #

Какая там стоит ATSAM3U1C или ATSAM3U4C абсолютно пофиг, работают одинаково все просто ATSAM3U1C стоит дешевле чем 4С, но купить их проблема (видимо уже не выпускаются). С ПЛИСКАми тоже особо не разгонишься, чтобы что-то менять (почитайте даташит на ПЛИску). Почти все китайские Аманеро шьются официально без проблем (Люсины точно). И да, китайцы кстати генераторы делают не такие уж и плохи.

+1
TSC TSC 3 года назад #

не шьются официально клоны, купленные у Люси. А те клоны, которые китаец стал продавать сейчас, вообще не ясно как прошивать.

0
serglobo serglobo 3 года назад #

Я лично прошивал клоны купленные у него, но года два назад. Может нынешние и не шьются. Хотя прошить можно любой, если он рабочий.

0
Pushok62 Pushok62 3 года назад #

Генераторы китайские звучат просто ужасно.

-1
serglobo serglobo 3 года назад #

Генераторы не «звучат». Возьмите осциллограф в руки и снимите с него показания, а потом можно о чем-то говорить. Даю гарантию, что картинка будет одинаковой, что у китайского генератора, что у более дорогого. Сравнивать их по качеству можно разве, что с Кристеками и то остальной тракт должен быть соответственного уровня, а писать «звучат просто ужасно» это ни о чем, не более чем самовнушение.

+3
admin admin 3 года назад #

"Я лично прошивал клоны купленные у него, но года два назад." — халява закончилась где-то год назад, теперь не прошиваются, стоит проверка на серийный номер, который в клонах пуст. Если ранее успели прошить, то в модуле прописался серийный номер, поэтому никаких проблем с его прошивкой и сейчас нет.

"Возьмите осциллограф в руки и снимите с него показания" — далеко не каждый цифровой осциллограф, позволит оценить джиттер. Если можете поделиться методологией, то был бы очень признателен. Но кроме него, в первую очередь важен уровень фазового шума в звуковом диапазоне и во вторую очередь сама величина джиттера. Тема измерений не проста, а приборы, который я смотрел, стоят дорого, поэтому приходится ориентироваться на косвенные показатели.

Генераторы на китайских аманерках попадаются разные, от абсолютного хлама до сносных экземпляров, но чаще хлам. Иногда кажется, что китайцы умудряются подделывать даже собственные промышленные изделия. Покупал аманерок разных много, на одной плате попадаются клоки с нормальными читаемыми надписями, а на второй стоят ржавые, по маркировке те же, но она еще и кривая, как будто в подвале нацарапали, не нужно писать, что и меряется ЦАП с такими клоками по разному. На слух разница тоже хорошо прослушивается, общим снижением детализации, заметно страдает проработка НЧ диапазона. Откровенно плохие клоки хорошо видно и по замерам спектра, как общим увеличением шумовой полки, так и появлением «юбки» вокруг основного тона.

0
Co_balt Co_balt 3 года назад #

>> Откровенно плохие клоки хорошо видно и по замерам спектра, как общим увеличением шумовой полки, так и >>> появлением «юбки» вокруг основного тона.

Давно хотел спросить про эту «юбку». Я так понимаю сигнал генерится WaveGent 1.50

программно сгенерированная синусоида как это не странно уже имеет огромную юбку и если ее обрезать скажем до -145dB то как раз увидим, то что мы видим при измерении спектра ЦАПа небольшую юбку. Т.е. не факт, что это юбка есть фазовые шумы самих клоков!

0
admin admin 3 года назад #

Все что ниже 145dB уже и не так важно с учетом точности самого измерительно стенда я даже не обращаю на это внимание.  Не надо забывать и про джиттер АЦП / ЗК (У Xonar stx можно глянуть здесь https://www.ixbt.com/multimedia/asus-stx-ii.shtml.). Все что ниже 150 пс вряд ли получится увидеть.

Почти все замеры к сожалению потерял после обновление винды, поэтому картинка с интернета, красным на что обращаю в первую чередь внимание.

http://prosound.ixbt.com/education/jitter-theory-part3.shtml



+1
admin admin 3 года назад #

Примерно такая картинка «красным» наблюдалась на том же ЦАП, просто при смене клоков на «подвальные». Для больше точности еще и шумовая полка становилась выше на 5-6Дб

0
caleb caleb 3 года назад #

Если после стирания обновить только процессор, в плис прошивка старая останется?

0
Pushok62 Pushok62 3 года назад #

Думаю, что никакой прошивки не останется после стирания. То есть надо будет прошивать обе.

0
caleb caleb 3 года назад #

На аманере которую приготовил для установки в AH-D7 перестала корректно прошиваться плисина, начал копать чем заменить. Оказывается эти плис есть 2 видов, XC2C64A-7VQG44C  и XC2C64A-5VQG44C, отличаются скоростными характеристиками,  в аманеры поголовно ставят чаще всего  XC2C64A-7VQG44C, а вот поставить более быструю и измерить !? если даже кварцы так влияют на результат, то более быстрая плис тоже должна оказать влияние. В мою платку пришлось покупать такую же медленную как и стояла, не нашел в продаже быстрые в нужном корпусе. Китайцы прислали плату с плис в корпусе qfg48, когда покупал, плата на странице заказа другая была, зеленая и плис VQ44, маленько надули китайцы.

+1
caleb caleb 3 года назад #

Путем экспериментов выяснилось что плисина при отсутствии клоков не прошивается!  выяснилось с помощью подгадившей адум, которая клок на плис не пропускала, а я ломал голову  где косяк. Причем она то работала то нет!!! абсолютно новая микросхема и дохлая. Буду заказывать другие изоляторы.

0
TSC TSC 3 года назад #

«выяснилось с помощью подгадившей адум, которая клок на плис не пропускала, а я ломал голову где косяк.»

первым делом надо было проверить соед. шлейф. Если «Причем она то работала то нет!!!», то скорее всего просто плохой контакт в разъёме шлейфа.

0
caleb caleb 3 года назад #

Да все я проверил, шлейф кстати новый свеже обжатый. Прибором перемеряный во всех местах, вдоль и поперек.Как и пропаяно все по 5 раз  и рассмотрено с особым пристрастием. Смутил чуть чуть заниженный уровень на выходе адум, чему я не придал значения, а надо было. С исправной адум уровень около 3 в, а с неисправной 2.2-2.4 было. Спас как всегда осциллограф, незаменимая штука. Мысли что внутри микросхемы нога не имеет хорошего  соединения с кристаллом микросхемы. Заказал другой изолятор.

Теперь у меня 3 аманеро свободных + 2плис к ним, на все цапы хватит.

Интересно на сколько правильные генераторы на оригинальной аманеро!?  одна из аманер куплена на авито и оказалась оригинальной, на ней плис кстати быстрая стоит.

caleb caleb 3 года назад #
Комментарий удален
0
emon emon 3 года назад #

вот такую аменеру-клон кто-то переводил в слейв хардварно? у меня не вышло. не нашел где резать дорожку от пин-1. и не совсем разобрался с перемычками между резисторами… в этой нету конденсаторов между резисторами.

0
caleb caleb 3 года назад #

я перевоил, все там практически так же переводится как на любой другой, отличия только в расположении деталек, а пин 1 на ней вообще не подключен вроде бы, точнее нету там дорожки на пин1, проверяется мультиметром в режиме прозвонки на пин 1 и по ногам плиски.

+1
caleb caleb 3 года назад #

Забыл указать, надо не забыть отпаять стабилизатор 5-3.3 от USB.

0
emon emon 3 года назад #

спасибо Вам. заработало.

0
caleb caleb 3 года назад #

вышел вроде свежий драйвер

amanero.com/combo384_firmware.htm

0
Den2122 Den2122 3 года назад #

Подскажите может кто то недавно с Алиекспрес покупал аманеро. Дайте ссылку проверенного продавца.

Den2122 Den2122 3 года назад #
Комментарий удален
Den2122 Den2122 3 года назад #
Комментарий удален
0
secofr secofr 3 года назад #

Брал такую. Перевел в слейв программно oemtools.

0
caleb caleb 3 года назад #

Че то честная какая-то слишком, даже золота не пожалели.

0
secofr secofr 3 года назад #

Вживую

0
mercury1990 mercury1990 3 года назад #

Здравствуйте! Имеется автомобильный аудиопроцессор, на ADAU, у него есть i2s вход, задействуются только: DATA, BCLK, LRCK, GND. Режим Slave.

Перевёл в слейв режим аманеро, но процессор её не видит. При переводе в слейв таким методом, который описан в статье, как я думаю теперь, должен быть задействова пин MCLK, наверное?

0
secofr secofr 3 года назад #

Ну и как mclk получить, если DSP в слейве? Зачем аманерку то слейв?

0
mercury1990 mercury1990 3 года назад #

а чтобы обратно в мастер перевести, нужно только перемычки убрать или тактовые генераторы тоже надо припаять?

0
caleb caleb 3 года назад #

Вообще он ее и не увидит, в слейве с аманеры сигналов и не будет если не подать на нее извне мастерклок.

Что бы назад в аппаратный мастер перевести надо вернуть как было все, генераторы на свое место припаять, и перемычки убрать-добавить как было изначально.

MC MC 2 года назад #
Комментарий удален
0
Pushok62 Pushok62 2 года назад #

Если у вас всё работает, то прошивку можно не менять. Но настроить выходы F0,F1,F2,F3 и пины 1 и 11 с помощью oemtool возможно придётся.

MC MC 2 года назад #
Комментарий удален
0
emon emon 2 года назад #

приехала вот такая аманера, на 5 баксов дороже обычной, НО она с более скоростным чипом, быстрее реагирует на переключения и т.д.

НО, не могу перевести в слейв аппаратно

0
secofr secofr 2 года назад #

emon, дожали аманерку?

0
emon emon 2 года назад #

нет. Угробил.

0
admin admin 2 года назад #

Пробовали перепрошивать или так отошла?

0
emon emon 2 года назад #

прошивал — не работала.

Потом нашел непропай двух контактов — заработала.

И через какое-то время снова перестала работать. На всех выходах около 3 вольт.

0
caleb caleb 1 год назад #

Подогнать вам один из аманеро уже переведенный !? у меня 2 шт лежат, вытащил после замены на xmos

0
ko888 ko888 1 год назад #

Я переделал, у меня работает

0
ko888 ko888 1 год назад #

0
max539 max539 1 год назад #

При воспроизведении музыки на клонах аманеро иногда рандомные потрескивания в звуке, это фирменная фича? единственный способ чтобы убрать эту хворь помогает прошивка плисины на 1081-1091 и прошивка процессора на 2006ВЕ11, при этом для этих прошивок нужен другой новый драйвер uac2 11088. Кто что думает по этому поводу?

+1
admin admin 1 год назад #

«рандомные потрескивания в звуке, это фирменная фича»

— этого быть не должно, разбирайтесь, возможно проблема с режимами слейв / мастер цапа и аманеро. Также проблемы могут быть из-за китайского «аудиодильского» USB кабеля.

0
max539 max539 1 год назад #

Всё пробовал ничего не помогает, в сети полно отзывов про треск при прослушивании музыки как на виниловых пластинках, аманеро работает через отдельную плату конвертер и подключено по коаксилу к ресиверу marantz nr 1501, помогает только один способ прошивка плисины на 1091 и прошивка процессора на 2006ВЕ11, и новый драйвер к ним uac2 11088, при таких изменениях играет чисто и без треска. Наверное всё дело в драйверах 1067 на сайте написано что они для виндовс 10, а у меня 11 винда, может из-за этого? попробовать что ли установить для теста 10 винду?

0
admin admin 1 год назад #

«у меня 11 винда» это фирменная особенность 11-й  винды,

с этого надо было начинать, тогда да, обновляйте прошивку и ставьте новый драйвер

0
caleb caleb 1 год назад #

Причем! это не панацея от глюков аманеро!  У меня может как заработать нормально, так и засвистеть! И это не предсказуемо. На любом треке может так произойти. А может и запеть. Давно уже гоняю на одном из цап эти прошивки и драйвер UAC2, если только они с тех пор что-то изменили и их обновили.

+3
max539 max539 1 год назад #

на плисине 1091 играет намного лучше чем на 1081, на 1091 звучит или так же или очень близко похоже как на старых прошивках и старом драйвере, так что советую связку именно 1091 и 2006ВЕ11, на забугорном форуме нашёл сообщение представителя аманеро:

Hi Jesper, to use the Combo384 with a very low latency update the board withcpld_1082 and firmware_2006be15r2 and the driver www.amanero.com/drivers/setupuac2.exe To update you can use the tool www.amanero.com/update.zip if you use ASIO there is a panel to configure the number of samples.

На этих новых прошивках с новым драйвером очень низкие задержки, повысили скорость обмена данных, поэтому на них нету глюков с треском при прослушивании как на виниле, у меня с ними исчезли все эти глюки, но битность только 32, меньше нельзя поставить, плюс они с этими новыми прошивками и драйверами перешли на стандарт UAC2, и теперь на новых прошивках в виндовс 11 аманеро сразу определяется системой и играет без установки отдельного драйвера, на старой прошивке чтоб система увидела аманеро и заиграла, нужно было установить отдельно драйвер 1067 и перезагрузиться. Чтобы обновиться на 1082 и firmware_2006be15r2 на ломанной Config Tool в папке combo384.ini в файле исправить строку ID=combo384 на ID=develop, тогда в списке Config Tool появятся 1082 и firmware_2006be15r2, я их тестировал мне не понравились они, самый идеальный вариант для себя 1091 и 2006ВЕ11, играет чисто качественно и без треска.

0
caleb caleb 1 год назад #

Да оно работает, претензий никаких, в смысле подключил и слушай, но иногда такое происходит, что звук идет с таким звуком, как промодулированный свист и скрежет.  Причем это происходит непредсказуемо! может отработать нормально и час и три часа, а может и сразу свистануть.  А так да, оно работает по части совместимости с виндой лучше.

А из-за чего так происходит не понятно, или драйвер косячит, или прошивка, при работе от телефона на андроиде ни разу не засвистело.

0
max539 max539 1 год назад #

caleb а у тебя случайно процессор не прошит firmware_2006be15r2 или firmware_2006be15r2_noddop? у меня именно на этих двух прошивках был какой то скрежет, а на 2006ВЕ11 всё нормально.

0
caleb caleb 1 год назад #

Не скажу, у себя я все модули на xmos поменял, у знакомого только остался один ,  как буду у него, посмотрю .

0
max539 max539 1 год назад #

а я наоборот с xmos перешёл на amanero, и очень доволен, на xmos мне верха очень не нравились у меня острый слух и я на верхние частоты очень чувствителен, но баса у xmos побольше было.

+3
Pushok62 Pushok62 1 год назад #

max539, спасибо за информацию!

Попробовал перешить Аманеро комбинацией CPLD_for_1091 + firmware_2006be11, мне понравилось. Правда, проверить удалось пока только при работе ЦАПа на наушники, но ВЧ хорошие, «мягкие». И, что немаловажно для меня, эти прошивки прекрасно работают с моим плеером RuneAudio — при переходе от композиции в формате PCM к DSD не наблюдаются глюк, связанный с отсутствием звука, и не надо повторно запускать воспроизведение DSD.

Нужно только заметить, что с этой прошивкой для изменения Configuration Bits в Config Tool необходимо поменять vid_16D0&pid_071A на vid_16D0&pid_0A23.

+1
Pushok62 Pushok62 5 месяцев назад #

К сожалению прошивка CPLD_for_1091 и firmware_2006be11 оказалась крайне глючной, очень долго сегодня возился с запуском ЦАП AH-D1, пока не понял, что проблема именно в прошивке. Работает из под Windows 10 через раз, т.е. звука может не быть вообще. Кроме того, оказалось, что с этой прошивкой не работает назначение пина 1 Аманерки на переключение генераторов 22/22 МГц! Эти два глюка ввергли меня в ступор, пока я не вернулся к проверенной CPLD_1080, firmware_1099akm. Причём спасло меня то, что на сайте Amanero они выпустили новый oemtool118u (прежние версии не работают) и Аманерка у меня имеет серийный номер, поэтому вернулся к «родным» прошивкам, перешил биты конфигурации, и только после этого всё заработало, как надо.

0
Dafin314 Dafin314 1 год назад #

Бывает такое на dsd128-256, на PCM нет

0
emon emon 1 год назад #

как такую переделать?

0
Pushok62 Pushok62 1 год назад #

Наверное, нужно сначала попробовать начертить её схему и понять, в чём её отличие от оригинала, а потом уже по образу и подобию делать доработки.

0
emon emon 1 год назад #

может кто-то уже делал?

+2
Sergey754 Sergey754 1 год назад #

А в чём сложность то?

Снять гены (это не NDK кстати)

Снять резистор с MCLK

объединить площадки выходов генераторов и подать на пин MCLK

управление сетками частот с подходящего пина генератора.

Дорожку на пин1 перерезать

+1
emon emon 1 год назад #

переделал. работает. супер.

с большим чипом задержек почти нет при переключении или перемотке.

+1
m910 m910 3 месяца назад #

Автору и проекту  спасибо,

Пользуюсь переделанной и «перешитой» аманерой уже наверное с полгода.

Подключил с помощью «апгрейднутой» платки цап DAC4 (ad1861) от SergioT к компу.

 цап выставлен на 256 fs,  ( частоты 512fs и 1024fs не предусмотрены )

Сначала пробовал через  умножитель на NB3N502DG ( с алика),  в софтверном слайве

работало но как то не очень.

Потом аппаратный слейв и умножитель.

лучше, но все как то не то.

Сейчас аппаратный слейв  напрямую без умножителей и прошивка аманеры 256 фс мастер.

Все играет,  естественно только 44,1 и 88,2.

CD pioner s503 (i2s 384 fs) в качестве транспорта по моему имхо «слил» аманере без вариантов.

0
dvscat dvscat 4 дня назад #

Прошу помощи. Не получается с помощью Oemtool перевести плату в Slave. Что я делаю не так?

+1
Pushok62 Pushok62 4 дня назад #

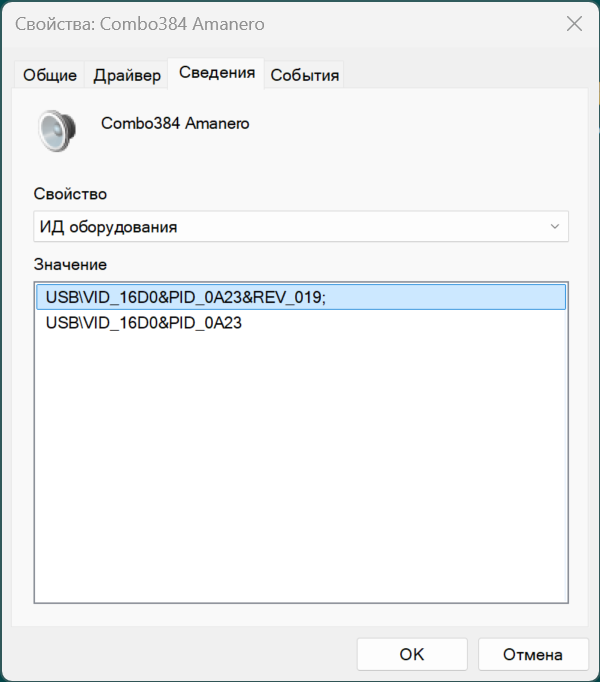

Для начала проверьте vid и pid вашей платы Аманеро в системе Windows, в свойствах драйвера.

dvscat dvscat 3 дня назад #
Комментарий удален
0
dvscat dvscat 3 дня назад #

+3
Pushok62 Pushok62 3 дня назад #

Укажите pid 0a23 вместо 071a в oemtool, и должно заработать.

+1
dvscat dvscat 3 дня назад #

Спасибо добрый человек, заработало!!! Кто бы мог подумать, что все так просто...
