Я бы заменил все транзисторы общего назначения на аудиотранзисторы. Это относится в первую очередь к BD139, BD140. Даже настоящие, фирменные они для качественного звука не годятся — убедился в этом лично, хотя на аудиофильских форумах утверждают обратное. Видимо, просто их время прошло, и появились лучше. Вместо них надо однозначно ставить 2SD1609C, 2SB1109C. Аналогично — оригинальные маломощные транзисторы серий BC... (550, 546, 556) от Philips хуже, чем, например, 2SC2240, 2SA970 (GR, BL), в том числе из Китая. Разница в звучании существенная, на мой слух (проверено на усилителях PA2120, Никитин, Никитин+).

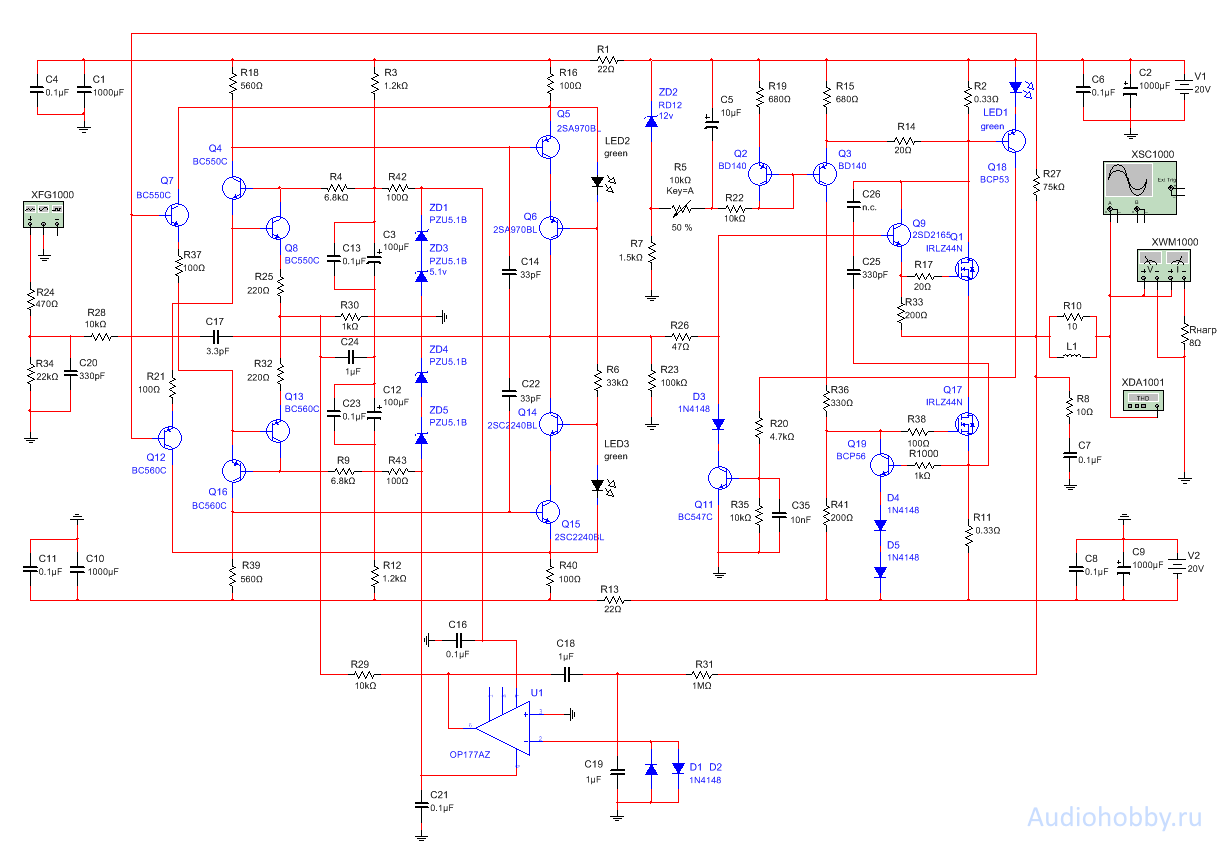

Заинтересовала схема защиты: с Q19 всё вроде бы понятно, а как быть с верхним плечом? Кстати, на второй схеме для биполярных транзисторов в нижнем плече остался нарисованным полевой транзистор (или это так было задумано?).

Это просто модель, в реальной плате ключи пробую другие. В том числе 2SC2240, 2SA970. Маломощные все тошибы. Выходники пока еще перебираю. Остановился на IRLZ44 от vishay.

Так было задумано для экспериментов. В итоге победа за полевиками.

По звуку в итоге остановился на варианте когда ООС охвачен только сам УН. На плате это легко делается.

Искажения выходят при токе в 1.5А на мощности 5Вт ~ 0.01%. Главное с уменьшением они падают до красивых 0.0006%. Так что первый Ват почти идеальный. Звучит макет очень приятно, особенно с ЦАП-пом с трансформаторным фильтром на макете.

ВК пока немного поправил, так что платы пришлось перезаказать. Финал перевыложу как приедут платы.

«остановился на варианте когда ООС охвачен только сам УН».Можно пожалуйста об этом подробней.Как практически это сделать? Где отрезать и куда припаять?

не надо ничего перерезать, просто резистор R27 снимается и ставится на место С17, последний можно удалить или оставить и запаять резистор бутербродом

А в Vasilich-AMP-5 от Василича подобное можно реализовать и как это повлияет на коэффициент усиления ?

Да, можно аналогично сделать, но искажения ВК в нем выше, понравится или нет не знаю, если будете пробовать результат сообщите.

Здравствуйте. ТРГ свой, конечно, применили? ФЧХ в мультисиме смотрели? На 5000гц 100' крутит при 80% от максимум?

Здравствуйте! Сейчас слушаю цирклотрон с автотрансформаторным регулятором громкости. На момент написания предыдущего комментария этого регулятора громкости ещё не было :)  Смотрел только осциллограммы: синусоиду и меандр. Больше никаких измерений и моделирования я не делал, для меня проверка на слух оказалась достаточной.

пересчитали? А как, прием можете показать? Если в другом проекте, так же интересно (учусь). Спб.

IRLZ44PBF

ХХ:

Здравствуйте, от сюда заказать хотел.

https://aliexpress.ru/item/4001198861599.html?spm=...

Отзывы не плохие, другое дело — оригинальность от Хитачи.

Похожи на оригиналы.

Добро, попробую. Едет 20 пар.

На половину, судя по последнему отзыву.

я обычно замеряю емкость pn-перехода КБ. Для этих по паспорту при 10В смещения должно быть 5.5pF

Например 2SC3502 по паспорту 2.6pF при 30V  По прибору 2.7pF https://www.dropbox.com/s/0jv85ixevkxgikx/20180913_002444.jpg?dl=0

8 пар выбрал, китайским тестером.

А зачем лезть к китайцам? В «Промэлектронике» есть оригинальные Хитачи.

С доставкой в 2 раза дороже выходит. В Москве их нет (не нашел). В Китае, как я понял, на складах много оригинала накопилось и что в США и Европе уже выбрали, есть в Китае.

Очень сомневаюсь в этом. Скорее это новоделы разной степени похожести на оригиналы.

К примеру лет 10 назад пытался найти 2SA1360/2SC3423 их нигде не было, были только KECовские KTA1360/KTC3423 у которых из схожего только цифры в названии, а не так давно валом предложений от китайцев, хоть опой ешь.

Проверю, у Лао и тошибы из литеральных, если сильно попросить, есть.

По j74 честно ответил, что нет оригинала.

Коллеги, брал усилитель на прослушивание в разных конфигурациях источников и акустических систем. Сравнивали с УМ класса А Krel, Ламповым двухтактником класс А, и YAMAHA класс АВ с сильными извращениями.

Если совсем кратко — по характеру звучания очень близок к лампе, но бас более собранный и правильный. Очень комфортное звучание. Есть ограничения — в силу мошностных ограничений совсем не сыграл с Kef reference four, да и акустика с очень сложным импедансом. Полочники различных проявлений, лучше 2-е полосы — вот самое то для этой конструкции.

В целом УМ получился очень певучим и комфортным, его хотелось слушать, даже не смотря на не высокую выходную мощность, с колонками с хорошей чуствителностью обеспечивется достаточный уровень звукового давления.

Источники — в фаворите оказался аналог с ленты, двухдорожечная запись  «съела» винил и конкурировала с цап D6, но таки его объехала. Цап звучал одинаково на данном УМ и на Krel. Та истина, что чем лучше тракт тем лучше необходим источник накрывает неотвратимо.

Задавайте вопросы, попробую подробнее ответить/рассказать

Если бабина студийная, то винил (любой, хоть первые проходы с матрицы) — ни о чем. Проверенно в 1988г акай747, ас ямаха, бабина свема, воронежская студия (оригинал). ЦАП хай рез студийный просит, достойный только платный (и естествено классика, кто ходит на джаз, то джаз, для НЧ — треш металл или дум с симфоническим оркестром). Извините, если офтоп, т.к. слушать надо громко, иногда, очень громко.

Насколько я понял, L1 — не простая индуктивность, раз номинала нет, больше похоже на какой-то дроссель. Объясните, пожалуйста, зачем он нужен на выходе и что это такое?

Есть догадка, что это из-за 10 ом сопротивления, так как уже при ампере выходного тока там 10 вольт будет падать, чтобы через него выходной ток тёк, не падая на этом сопротивлении, но я не уверен... И будет ли эта штука заметно влиять на звук? Что туда ставить?

В моем экземпляре (он был проверен и отлажен автором) L1 (по совету автора же) — 10-15 витков эмалевого провода диаметром 1мм, намотанные прямо на резисторе.

Если я правильно понимаю, эта штука нужна для уменьшения (вероятности) самовозбуждения на самых высоких частотах.

Звучит, кстати, замечательно.

Очень полезная инфа, надо заботать. У меня как раз есть 2 омные изодинамы, которые почти везде звучат как барахло, мне кажется из-за ёмкости как раз. На таком низком сопротивлении уже ёмкость преобладает нормально так, скорее всего.

Оригиналы BL покупал на ebay давно под другой проект у продавца с Израиля несколько подобранных пар. Были оригиналы, но дорого.

Тут можно и GR поставить, в терраэлектронике и ЧИП-ДИП-е были (в роде как оригиналы) может и сейчас есть, разница небольшая.

Собрал с женой ))) по каналу данного усилителя.

Ну что сказать? Звук очень понравился. Одновременно с ним закончил сборку Зуева 2014.

Сижу и думаю, стоило ли делать такой дорогой и сложный УМЗЧ, т.к. в звуке пока превосходства над AH-AMP1 не слышу. Может быть на другой акустике...

Из того, что у меня не соответствует схеме

Конденсатор С17 2.2pF

Транзисторы Q6, Q15  BD139/BD140 Philips серые

Резисторы R2, R11 0.235Ом (два 2Вт 0.47 в параллель)

На днях попробую снять спектры и настроить ТП по наименьшому КНИ

Сегодня закончил сборку. Пока на столе, в корпус не собирал. Запустились сразу, без проблем оба канала, только выставил ток покоя 1а. В питании два тора по 100вт 2х16в. Радиатор что на фото разогревается до 65 градусов одним каналом. Тут не знаю- должно ли так быть, не рассчитывал что будет так горячо. Тем не менее, играет отлично, бас шикарный. Спасибо автору за отличную конструкцию.

«Радиатор что на фото разогревается до 65 градусов одним каналом.»- так и должно, это же А-класс.

Можете убавить ток до 600-800ма, конечно понизится порог сверхнизких искажения до 1.5-3Вт, но это не критично. Как показал опыт прослушивания, важнее всего именно первые ваты 1-3 Вт с низкими искажениями.

Умом я это понимаю, но слово экономичный в названии смутило :). Наверно так и поступлю, 5 Вт для дома с головой должно хватить. Ещё раз спасибо!

Это Вы, похоже, чистый класс А не собирали. На  Фолловер Андреа Чуффоли я ставил радиаторы в 4 раза больше!

По сравнению с чистым классом А, здесь экономия очень даже приличная, более чем в 2 раза, и это на «качественном режиме», до тех пор пока не происходит закрытия нижнего транизстора. Кроме этого, с дальнейшим увеличением нагрузки, вместо отсечки, как в чистом классе А, наблюдаем всего лишь ступенчатый рост уровня искажений с 0.0007% до 0.003%-0.007%.

Да, тут Вы правы. В классе А не приходилось собирать до этого. Собрал, ни разу не жалею. Сейчас стал вопрос приличного корпуса. Не подскажете продавца корпусов как в статье, если не найду по месту- буду заказывать из Китая.

Покупал давно, еще на ebay. Сейчас такой модели «2409 Aluminum enclosure» мало продают, и цены конские. А того продавца у которого брал я вообще не нашел.

На самом деле сейчас, намного больший выбор корпусов и модели интереснее, их лучше смотреть на ali. Но цены, конечно ...

К тому же мой корпус не самый подходящий, у меня еле справляется с током 800мА. Раскаляется до 65-72гр., это правда при максимально допустимом напряжении питания ± 25в. В планах заказ нового трансформатора на производстве под этот корпус со снижением питающего до ±20В и увеличением тока покоя до 1-1.2А.

Корпус 2409 продают на али многие (2409 — это размер передней панели в см). Сам долго выбирал там и купил точно такой же, как в данном проекте. Сейчас жду доставку вот отсюда

https://www.aliexpress.ru/item/Small-10w1969-alumi...

У этого продавца одна из самых низких цен на такой корпус. Правда, брал его для Никитин+.

Там же есть примерно такой же корпус, чуть подороже, но чуть повыше (на 3 см) и радиатор чуть помощнее

https://www.aliexpress.ru/item/small-CLASS-A-power...

Хотя это «чуть» вряд ли так сильно поможет усилителю в классе А :) Более-менее подходящий под класс А корпус стОит уже от 4 тыр без доставки… Жесть (в смысле цена, а не металл :) ) Например вот такой. Та же высота 9 см, но шире и намного мощнее радиатор

https://aliexpress.ru/item/4000048496112.html?spm=...

Вот здесь

blagstore.ru/

можно приобрести корпуса из КНР, но обойдутся дешевле. Так же можно заказать фрезеровку и надписи.

А может соберемся на заказ нескольких трансформаторов, было бы дешевле? Я думаю желающие найдутся на повторение конструкции

я купил такие пару тороидов за 1000 руб. получилось ровно 20В постоянки

https://forum.cxem.net/index.php?/topic/214787-%D1%82%D0%BE%D1%80%D1%8B-%D1%82%D0%BE%D1%80%D0%BE%D0%B8%D0%B4%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5-%D1%82%D1%80%D0%B0%D0%BD%D1%81%D1%84%D0%BE%D1%80%D0%BC%D0%B0%D1%82%D0%BE%D1%80%D1%8B-%D0%B4%D0%BB%D1%8F-%D1%83%D0%BC%D0%B7%D1%87-%D0%B8-%D0%B1%D0%BB%D0%BE%D0%BA%D0%BE%D0%B2-%D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F/

Трансы лучше брать не промышленные, а мотать на заказ с индукцией 0.8-1Тл.

Верно, провод экономят, обычно переделываю промышленные, доматываю тем же проводом пару рядов первички, после рассчитываю вторички.

Может даже потом «переключалку» сделаю, 800ма / 1.2А. На той громкости, что я обычно слушаю, и 600мА обычно достаточно, разницы не слышно.

Корпуса в Украине можно брать тут: www.k206.net/catalog/500/, упаковывал в их корпус Никитина+ в свое время. Хотя в последнее время ассортимент не сильно стабильный и многих позиций регулярно нет. Еще вот ребята появились — profbox.com.ua/p712251224-korpus-metallicheskij-model.html, но у них еще не брал, до корпуса на последнем проекте руки еще не дошли.

Спасибо за наводку. На k206 смотрел, в итоге взял за недорого на олх корпус, отдал на пескоструй и порошковую покраску. Получилось примерно так. Размер 420x320x120мм. Сейчас занимаюсь рг. В планах сделать на wm8816 с индикатором и двумя энкодерами, под него буду заказывать изготовление передней и задней панелей.

По обеим ссылкам — это корпуса MiBox https://mibox.com.ua/

Я у них брал, в целом качественные корпуса, но есть нюансы. Передняя панель хоть и алюминиевая, но покрашена серебряной краской, радиаторы не установить, так как верхняя крышка П-образной формы. Эти корпуса не подходят для усилителей класса А, для остального вполне.

Стоит ли применить 2sk2225 в выходном каскаде?

Эти, точно не стоит, сюда вообще не годятся, посмотрите даташит.

Можно ли  вместо 2sd2165 использовать 2sc3420 или 2sc3421?

Нет, 2SD2165 — одиночный силовой транзистор, специально разработанный,

  от 800 hFE до 3200 .

Спасибо! А есть ему доступные замены?

 2SC3852A подойдет у меня их много замерял hFE от 1300 и более.

да страна доставки неправильная :) а дарлигтон не подойдет?

Наверно 2SC3807 тоже подойдет, их легче всего добыть, применялись в БП Китайских телевизоров.

Дарлингтон нельзя, возбуд скорее всего получите.

2SC3807 — хорошая альтернатива, но подумать с радиатором на нее придется,

Cхудшим результатом, можно и 2sc3420 или 2sc3421

2SC3807  с радиатором крепить нет проблем, они в двух вариантах корпусов выпускаются с отверстием для крепления и без его.

Эти точно не стоит покупать, хоть и сделаны типа по лицензии, в сравнении с настоящими, не ISC  они совсем другие. Касается и других транзисторов этой фирмы, уже накололись на 2SC2502, 2sc4793. потраченные в пустую деньги...

Заказал 2SD2165 и некоторые другие транзисторы на ic12.com. По картинкам вроде все оригинальное. А вот на счет Q6/Q14, там 2SC2240/2SA970 или BD139/BD140 лучше ставить?  или 2SD1609C/2SB1109C?

2SD1609C/2SB1109C там будет надежнее, 2SC2240/2SA970 и другие 100ма будут сильно греться.

стоят китайские 2SD2165 - звук радует.

Я бы больше внимания обратил на цементные резисторы 0.33 Ом — вот они действительно портят звук.

Наверное все wirewound на 5Ватт будут на керамике. Так metal/carbon film лучше или PPM/C важнее?

Да 2 штуки 0,62 или 0,68 ом, 3 ватных металлопленочных в параллель будет нормально.

Из китая настоящие или  пиленые перемаркированные!?  просто я сильно сомневаюсь если они китайские хз пойми что, будут нормально работать, не говоря уже о звучать.

Вот еще вариант, можно заменить 2SD2165 на 2SD2396

Здравствуйте! Платы пришли, сейчас интересуюсь есть ли у кого нибудь BOM со всеми номиналами для R/C - W/V?

Кстати настоящие 2SD2165 L grade есть на IC12.com

Я на этот проект BOM не делал. Схема в Multisim, а плата получилась отдельным проектом.

Спасибо! А картинок собранной платы с обоих сторон не найдётся?

Есть еще пара в работе.

Спасибо! А на место С1/2, С9/10 конденсаторы диаметром 12.5мм влезут?

Да 12.5мм.

www.ebay.com/itm/1PCS-5PCS-2SD2165-D2165-Silicon-NPN-Epitaxial-Transistor-TO-220F/223568284247?ssPageName=STRK%3AMEBIDX%3AIT&var=522314250039&_trksid=p2057872.m2749.l2649 вот тут покупал,  реально пришли правильные!

Какого грейда пришли? Если мерили hFE, то при каком Ic ?

ПО маркировке грейд L, а мой показометр показывает HFe 650-700, но это показометр, он годится только оценить работоспособность и явный левак. Конечно это редкость что-то от китайцев честного получить.

Да, для sd2165 в даташите бета указана при 5В/1А, но на картинке там зависимость от Ic начинается со 100мА. Сделал источник тока на LM317 и померил Ic при Ib 150мкА. Если так делать правильно, то бета у моих получается в пределах 1500-1800, что соответствует Grade L.

Возник вопрос — можно ли использовать ADA4523-1 вместо ОР177?

Ни кто не отслушивал KSC1845/KSA992 вместо 2SA970/2SC2240 ?, оригиналы не могу найти, особенно 2240.

попробуйте в этом магазине заказать

aliexpress.ru/item/4000384988771.html?spm=a2g0v.12010615.8148356.2.68a664daIIpcqw&sku_id=10000001575611664

Здравствуйте. Для увеличения выходной мощности кроме поднятия напряжения питания и замены выходных транзисторов более высоковольтными: например на HUF75645P3, HUF75545P3 — нужно еще что-то менять?

Зря вы это хотите сделать, у вас в тепло охренеть какая мощность улетит. Можно сразу брать батарею алюминиевую и обогреватель делать. Он же в чистом классе А работает.

Тут надо читать внимательно саму статью и посты создателя. А он писал вот такую вот штуку

"«Радиатор что на фото разогревается до 65 градусов одним каналом.»- так и должно, это же А-класс.

Можете убавить ток до 600-800ма, конечно понизится порог сверхнизких искажения до 1.5-3Вт, но это не критично. Как показал опыт прослушивания, важнее всего именно первые ваты 1-3 Вт с низкими искажениями."

Этот усь хорошо подойдет к высокочувствительной акустике. Но если колонки типа s90, ловить нечего. Им и 100 ватт мало.

У меня колонки 8 ом и чувствительностью 85дб номинальная мощность 60 ватт. Хотелось бы хотя-бы 30 ватт максимальной мощности получить, а ток покоя наверное уменьшить до 600-800ма. Вот я и думаю, стоит ли эту схему начинать или рассмотреть другие варианты, хотя печатные платы уже есть.

Вот чувствительность ваших колонок даже ниже чем  и у всеми  известных S90   89дб, которым нужно  много валить.   Если нужно громко этот усь тут не поможет, если нужно хорошо и качественно, можно собрать, но играть будет не  громко.

Спасибо, буду думать.

Вопрос скорее к Админу: не пробовали вы прикрутить к данному УН улучшенный выходной каскад Никитина ?

Так это получится почти на 100% последний усь Василича, я по сути его усилитель напряжения и взял, как основу. Дальше пробовал с ним разные ВК, остановился по звуку на том что в статье. Греется, кирогаз, конечно, но для себя нашел, что искать по звуку.

У меня дома используются оба усилителя, мне они оба нравятся. Класс А играет лучше, но греется, это главный минус, очень хорошо спелся с моими полочниками.

Здравствуйте, лучше ставить 2SD1609C/2SB1109C или как указано на схеме  2SC2240/2SA970 ?

можно применить и 2SD1609C/2SB1109C лишь бы оригиналы

Приоткрыл немного в мультике. Фазу на 20" скрутило, на 20К (пойдет для «летучих мышей»). Надеюсь можно так? Эмиттерные до 400 Ом не стоит поднимать? Послушаю. Выходные в ЧиД от вишай годные?

Уберите РЦ на входе и индуктивность выходную в модели и будет красота. А вообще странная у Вас версия мультисима, у меня модель из вложения, от силы 3 градуса набирает на 20кГц.

«Эмиттерные до 400 Ом» зачем?, точно делать такого не надо, тут же вообще-то на входе схема сдвига уровня с каскадом ОБ. Ранее речь и рекомендация в переписке шла про эмиттерные резисторы в дифкаскаде, а тут его нет)).

«Выходные в ЧиД от вишай годные» — не угадаешь, вероятность что будет подделка небольшая. Но вообще ЧиД такой магазин, что у него в одной коробке может лежать и оригинал и левак))), смотреть надо и сравнивать. Тошибу левую любят подсовывать.

на 2sk170 «построил» ИТ для нижнего ПТ, в опорном 3В стабилитрон., синус теперь «не плющит», на затворах — даташит.

Там и так ничего не плющило, если ток покоя достаточный выставить, чтобы тразнистор ИТ не закрывался. Добавлением вашего ИТ, Вы просто повлияли на ток покоя ВК, а можно было просто подстроечник покрутить. Или прошу прокомментировать задумку.

ТЗ: на затворах даташит и в Х.Х. (2.25в), ТП около 600мА (не более 1А), чистый синус и квадрат (на затворах), Ку в 1/56 и более.

в применении есть и оригинал B649/D669, и реплика H669/H649 (модельки на них нашел)

С ТП ниже 1А ТЗ выполнить не получается. «Закинуть» детальки «где синус подавал» и забить попробовать… а может подождать, «где квадрат построиться», без квадрата возбуд поймать или «скорость» «как у хууда» в итого?

В дебри полез, ни чего делать не надо, восстановил Вашу схему, всё работает (миллер нужен).

Приношу Глубокое извинение автору проекта за панику, мультисим «кривой», показал изначально разность на затворах...

Подключил сейчас мультиметры и осциллограф (затворы ПТ), отличный результат:

ZD2 при замене на 17в — лучший результат на 4 Омную нагрузку (смотрели с бОльшими вольтами?). Низкоимпедансные АС должны звучать получше, с 17В.

А с мультисима надо «перелезать» на другой симмулятор, достало уже «косячить» по пустому.

Добавил «корректор нижней полуволны синуса» нижнего ПТ (теперь 2.25 при ТП 700мА и синус идеальный, Кг возрос при 1 Вт до 0.004), квадрат на затворах (желтый — нижний, красный — верний и соответствует после суммирования)

Для низкоимпедансной АС, R1007, R1008 крутить:

Готовлю бп,

https://datagor.ru/practice/power/3118-stabilizato...

В основном Орешкина модернизируют:

http://forum.vegalab.ru/showthread.php?t=1784&page...

  и на прослушку...

И «мой огород» по построению 2.25В на затворе нижнего ПТ вообще то нужен? Он как ИТ служит, подпирает верхний. Слепой тест, согласен.

Маленький вопрос по 2х полярному питанию в УН и УТ воспринимает как синфазная помеха? Или в этой схеме её нет, сигнал суммируется в УН?

Вопрос, скорее, автору. Входное сопротивление — около 6,8к? Можно ли снизить до 5кОм или повысить до 10кОм?

Да, можно, кто же запрещает, увеличите или уменьшите номиналы резисторов ООС и входного под ваши потребности. Но номинал R27 не рекомендую увеличивать более 150кОм, растут шумы и искажения.

Понятно, тогда уж R28 до 6.8к снизить.

А входной это тот который R24? Его в каких пределах можно менять?

В процессе подготовки к сборке возникло несколько вопросов. Относительно транзисторов Q5 и Q6 — 2SA970, Q14 и Q15 — 2SC2240. Первый вопрос — почему на плате под Q5 и Q15 места под корпус ТО-92, а под Q6 и Q14 — ТО-126? Второй вопрос — эти транзисторы обязательно с литерами BL?

По конденсатору С26 — на плате он шунтирует электролит С5. На схеме же нарисован совершенно в другом месте, с емкостью обозначенной n. c.  Правильно ли я понял — шунтирующий конденсатор — 0,1 мкф NP0 0805 ?

И еще — на плате есть 2 конденсатора, С15 и С28, снизу от ZD1,3 и ZD4,5. Эти конденсаторы не нужны?

Q6 и Q14 — ТО-126 — греются больше, чем вторые, но не на столько чтобы ставить обязательно ТО-126, поэтому для простоты комплектации указаны - 2SA970 / 2SC2240, хотя плата допускает установку других вариантов в ТО-126 корпусах.

Грейд BL желательно, но не обязательно, вопрос выше уже был, ставьте GR лишь бы не китайские подделки.

«Правильно ли я понял — шунтирующий конденсатор — 0,1 мкф NP0 0805 ?» - все верно, можно и x7r, на схеме с С26 накладка, надо будет поправить.

С15 и С28, снизу от ZD1,3 и ZD4,5 — те же шунты опционально,  эти роли не играют, ставить не надо.

А 2SA970 / 2SC2240 которые Q6,Q14 можно заменить на 2SA1145/2SC2705? Случайно нашел в своих запасах как раз пару этих транзисторов.

можно

Скорее даже нужно. Там очень хорошие кристаллы. Это по сути SA1360/SC3423 в другом корпусе.

Огромное спасибо за ответ!

Есть еще несколько вопросов. По измерению тока покоя оконечных транзисторов вроде понял, но всё таки спрошу -  меряем падение напряжения на R2 или R11, считаем ток, правильно понял?

По блоку питания — любой двухполярный, например такой как указан в статье про Vasilich-AMP-5.

Нужна ли защита АС от постоянного напряжения, как в том же Vasilich-AMP-5?

Ну и самый главный/сложный вопрос — по подбору транзисторов. Надо ли подбирать выходные транзисторы и, самое главное, по каким параметрам? Ну и насчет остальных тоже самое — надо ли подбирать в пары комплементарные — ВС550С и ВС560С, 2SA970BL и 2SC2240BL, ВСР56 и 53?

«меряем падение напряжения на R2 или R11, считаем ток, правильно понял»

— да

«По блоку питания — любой двухполярный, например такой как указан в статье про Vasilich-AMP-5.»

— да

«Нужна ли защита АС от постоянного напряжения, как в том же Vasilich-AMP-5?»

— да, желательно защиту использовать

«по подбору транзисторов»

ВС550С и ВС560С, 2SA970BL и 2SC2240BL — подбираем, а выходники и  ВСР56 и ВСР53 нет

Спасибо, буду работать дальше

Доброго всем!
Подскажите на сколько меняется звучание усилителя при меньшем токе покоя, например 250ма или 100ма?
На много ли хуже звук становится?

Если снизите ток менее 400мА, то будет отсечка, не сможете даже близко снять заявленную мощность.

Значит я правильно подсчитал.
У меня по расчётам выходит где то 380ма отсечка.

Спасибо.

Здравствуйте, номинал резистора R10, на котором индуктивность L1 мотается, обязательно 10 Ом или можно больше? например 33 Ома пойдет?

можно

Добрый день.Имеется собранная плата от предыдущего проекта AMP-5 хотелось бы послушать данный ВК.

1. Возможно ли подключить имеющийся УН от AMP-5 без изменения топологии к данному ВК ?

2. На что влияет подбор транзисторов в УН?

1) да, подключить можно

2)  на уровень искажений

Подскажите пожалуйста возможно ли в интеграторе применить OPA134? Требуется ли при этом изменение номиналов R3, R12.

Можно, но зачем звуковой ОУ тратить, тут и tl071 можно применить.

Ну вроде бы что то начинает получаться

Подскажите пожалуйста — ток покоя меряется/устанавливается с замкнутым входом или не замкнутым?

Можно ли заменить 2SD2165транзистором 2SD1272 (h21 1000)

можно

Доброй ночи. Ни укого нет плат лишних в Украине купить?

Вопрос Админу: На вашей печатной плате Vasilich-AMP-5 предусмотрены места под PPS конденсаторы, на этой плате AH-AMP1 их нет, почему решили от них отказаться ?

Добрый день! На «должности» Q6,Q14 в наличии по две пары претендентов 2SA1013/2SC2383 (граничная частота 50МГц, но по отзывам «поют» хорошо) и 2SB1109/2SD1609(140МГц и отзывы тоже радуют), еще есть возможность приобрести «правильные» 2SA1540/2SC3955. С точки зрения наилучших каким путем пойти?

И второй вопрос Q2,Q3 есть ли смысл гнаться за чем-то «аудиофильским» или туда КТ814(грубо говоря) можно применить?

«И второй вопрос Q2,Q3 есть ли смысл гнаться за чем-то «аудиофильским» или туда КТ814(грубо говоря) можно применить?»

По результатам собственных экспериментов с усилителем Никитин+, имеющим аналогичный каскад, могу с твёрдой уверенностью сказать, что фирменный (подчеркну — именно фирменный) BD140 на месте Q3 «убивает» хороший звук, который на этом месте обеспечивает транзистор 2SB1109C. ИМХО, времена транзисторов общего назначения типа BD.., BC… для аудио, когда для этого лучше ничего не было — безвозвратно ушли.

Понятно, спасибо. Со вторым вопросом разобрались.

«BD140 на месте Q3 «убивает» хороший звук» — страдают ВЧ или весь частотный диапазон? На НЧ разница заметна ?

Из перечисленных использовал только 2SB1109/2SD1609, транзисторы хорошие, если оригинальные.

Понятно. Собственно Владимир был достаточно убедителен и я уже их запаял. Спасибо за подсказки.

Страдают в основном СЧ и ВЧ. Я сравнивал звучание двух усилителей, в одном стоял 2SB1109C, во второй поставил ради эксперимента BD140; все остальные компоненты были одинаковые. И ОЧЕНЬ удивился разнице — с BD140 исчезла глубина сцены, снизилась чистота звука, он стал как бы немного задавленным. Хотя в целом, казалось бы, получился обычный звук, но не выдающийся. После замены на 2SB1109C звучание обоих усилителей стало одинаково замечательным.

А не пробовал ли кто ТТА004В, ТТС004В от Тошибы вместо BD139/BD140?

Пробовал, замена хорошая и рабочая.

Ок, спасибо, их и буду использовать .

Допустима ли замена BD140 на 2SB631 ?

Вопрос. Op177az принципиально нужен именно и такой, дело в том, что az это лип корпус.

В соике есть  grz

Так как это — просто интегратор для поддержания нуля на выходе, то, если я верно понимаю, никаких особых требований к нему нет, и можно ставить что угодно с низким напряжением смещения и дрейфом (из того, «что нашлось в тумбочке») в подходящем корпусе.

Собрал, включил, слушаю и получаю наслаждение. Отличный усилитель. Спасибо Андрею за интересную конструкцию.

Транзисторы Q2, Q3 — сильно греются? Ваших радиаторов, что на картинке хватает ?

ТП ВК больше 600мА не устанавливал, поскольку платы эксплуатируются на отладочных радиаторах площадью около 1200см2. В этом режиме Q2, Q3 еле теплые. При установке плат на радиаторы бОльшей площади попробую увеличить ТП ВК до рекомендованных, воответственно может понадобиться увеличить площадь теплоотводов Q2, Q3

Благодарю  за схему!

Отличный звук! )

К сожалению схеме уже 3 года, а заметил только сейчас, случайно, т.к. ни на одном известном сайте либо форуме про неё  никакой информации (

Люблю класс А, много раз реализовывал тот же JLH во всех вариациях, но этот усилитель пожалуй самым идеальным образом сочетается с моей системой Acoustic Energy AE109 2017. Получаю огромное удовольствие от прослушивания. Спасибо автору!

Порадовала плата, без косяков и высокого качества. Ток не плавает. Запустилось всё с первого раза)

а 2 по 35 вольт много будет для него в питании?

Ну 35 слишком много, выше -+25 поднимать не рекомендую.

Нельзя забывать, что это класс А, тепловыделение станет совсем запредельным.

А можно на вход вместо BC560, поставить 2sa970 и 2sc2240

Какая допустимая температура на радиаторе возле транзисторов?

60 — 65 градусов,

Звук отменный!

Автору спасибо за помощь!

Эх, радиаторы бы еще ребрами вертикально, так очень компактно и красиво получилось.

Выложил gerber-файлы для самостоятельного заказа плат

Андрей, большое спасибо за представленную конструкцию и герберы )

@admin день добрый

не нашел номиналов

— С28, С29

— С15

— D7, D8

на плате они есть? а на схеме их нет

и чем можно заменить эти

их нету даже на маузере

Хорошая замена на Sanyo 2SA1318-U / 2SC3331-U

а Q14 и Q6 ?

они же в разных корпусах, судя по плате. Или я что-то не понимаю???

Q14 и Q6 — здесь как раз универсальные для выбора двух типов корпусов.

2sc2240bl / 2sa970bl например еще замена 2SC945 / 2SA733

А как на счет ROHM 2SC1740/2SA933 можно ли их применить? А Toshiba 2SC2713/2SA1163 выдержат в качестве Q4,7,8,12,13,16 (можно посадить на переходники SOT-23 > TO-92)?

а что скажете насчёт импульсника +-20 вольт силовые ?

Импульсники разные бывают, но если сделан с умом, что встречается редко, то и с импульсным питанием можно получить достойный результат.

не нашел номиналов

— С28, С29

— С15

— D7, D8

на плате они есть? а на схеме их нет

Да по остальным деталям легко их определить, (немного не точно здесь обозначение)

— С28 это по схеме С11

— С29 это — С35

— С15 это — С4

— D7, D8 это--- D4, D5

собрал

различие только в OP177 я поставил OPA177 и резистор R8 — 20 Ом вместо 10 Ом.

и что-то мне кажется что звук должен быть другим. баса очень не хватает.

на что стоит обратить внимание?
OP177 можно менять на OPA177 ?

R8 — поставить следует 10 Ом, увеличение негативно сказывается на устойчивости усилителя.

OPA177 — роли не играет

С басом проблем быть не должно, если собрали правильно, проверяйте оригинальность деталей, в первую очередь Q1 / Q17 и  Q9

Q9 — оригинал

Q1, Q17 - IRLZ44NPBF Infineon

в другом канале 1.3 вольта переменки — гудит как трансформатор при подключении акустики. — что перепроверить? пайка вроде правильная

Проверьте цоколевку транзисторов, ну и монтаж!!! Дальше выкладывайте фото, может чего мы заметим.

Ну а по существу, все проверяйте.  Чтобы получить точный ответ, нужно от вас больше конкретики.

1) Писал же, что силиконовые прокладки нельзя!

2) Какой ток покоя выставляли?

3) Каков нагрев радиаторов был?

4) Почему стоят красные светодиоды Led3 / Led2

5) А вообще эти светодиоды светятся?

6) «1.3 вольта переменки — гудит как трансформатор» — как замеряли? какой частоты?

7) какой источник использовали? при закороченном входе есть эта переменка?

8) R2 / R11 какой мощности?  По виду 1вт, сюда бы 3-5Вт надо

9) Какой блок питания используется ?

10) Какие по замерам питающие напряжения?

Транзисторы подписать, где и какой запаяли

1) ставил какие были в наличии
2) 600ма
3) очень сильный, удержать радиатор в руках не смог
4) а разве есть разница какие туда паять?
5) светятся
6) обычным тестером в режиме переменки
7) источник — ЦАП на 4497. звук есть, но гудежь громче
8) 3Вт
9) ТОР, выпрямитель, конденсаторы по 2шт(15000) в паралель в каждом плече
10) 20В после выпрямителя

Конечно есть разница, светодиоды не для красоты стоят. они задают падение напряжения. У светодиодов с разной длиной волны оно разное. Поэтому, если не вносить изменения в схему, нужно ставить указанные автором светодиоды.

4)  на схеме там Зелёные светодиоды > падение напряжение  ( img src electronics.stackexchange)

 «This data for this graph was taken from various datasheets and carefully plotted.»

Верно вам уже ответили, надо ставить зеленые, можно даже и синие.  Необходимое падение напряжение  от 1.8В до 3.6В. Оптимальный вариант 2В-2.4В

7) к каким выходным клемникам подключен вход усилителя? К балансным или к гребенке? Была такая же проблема с AH-D16 при подключении к гребенке. Подключал к ушному усилку, клон Beyerdynamics. Подцепил на балансные клемники и вот оно счастье. Тиишина, никакого гула в 50Гц. Звук прозрачный. Как описано в статье к ЦАПу, берется либо "+", либо "-" в качестве сигнального провода. Я снимаю сигнал с "+".

Проверьте R29, ближний контакт к Оперу, там что-то не понятно на фото

С24 возможно КЗ, обработайте RMA-223 хотя бы, и пропаяйте паечку...

c18 и c19 должны быть одинаковыми -1uF, у вас разный цвет диэлектрика, скорее всего с18 не того номинала

Добрый вечер!

Будьте добры скажите где вы берёте модель для мультисима на данную схему? Тоже хочу!

Купил мосфеты в ЧиД, есть сомнения в оригинальности, смущает большая емкость  (см. фото), хотя есть еще IRL540N тоже из ЧиД, которые работают в усилителе и звучат неплохо, там тоже емкость затвора большая (Cg=5,7nF)

Я свои мерил, у меня в районе 4nf

У вас IRLZ44? Кто производитель? В даташит IRLZ44 vishay указана  входная емкость 3300pF и выходная

1200pF, тестер показывает слишком большую емкость или он врет или транзисторы подделка или я чего то не понимаю, хотя те же IRL540N тоже показывают не малую емкость, но я уверен процентов на 90, что они оригинал.

Я две разных пары померил, посставил те где ёмкость больше. Но они точно оригинальные, ещё со старых запасов

У вас IRLZ44N Infineon, по даташиту входная емкость 1700pF, выходная 400pF, намерили вы я так понял 4nF, видимо это тестер так измеряет, значит думается  мне, что мои мосфеты нормальные. Просто не понятно, что значит Cg в транзистор-тестере, вроде как заявлено, что это емкость затвора, а что тогда есть входная емкость ?

А что за желтый изолятор у вас между мосфетом и радиатором?

Снял с какого-то импульсника, стоял на ключах. Похоже на тонкую стеклоткань, думаю будет не хуже слюды.

Это же усилитель в классе А, сюда хотя-бы оксид алюминия нужно, а лучше нитрид.

Это теплопроводящий листовой материал, аналогичный производителю «Номакон», на основе стеклоткани, гораздо хуже слюды, в данном месте лучше не применять.

Infenion около 4,5нФ

Конденсатор с24- 1 uF, по габаритам 0805, влезает только керамика, он не влияет на звук?

Закинув це усилитель в корпус, запустився правда не спершого разу, але звучить ссупер.

Сколько питание? Ток покоя? Интересует нагрев в данном корпусе

Питание 20вольт, ток покоя 1А, померять температуру нечем, ну нагреваеться так что руку держать можно.

собрал

вот так меряется у меня

очень классный усилитель получился.

ток покоя ставил разный. оставил 1.2A

Хочу в качестве R2 и R11 применить резисторы номиналом 0.22Ом. Что-то надо будет менять в схеме?

Можно, до 0.22Ом менять ничего не надо
