Усилитель для наушников на AD815 c интегратором

 Недавно решил обновить свой 20-летний усилитель на AD815 с интегратором с помощью более новой элементной базы и «освежить» схемотехнику питания. Спроектировал новую плату и заказал компоненты. При этом заказал на всякий случай несколько плат и компонентов с запасом. Свою плату использую без корпуса в одной конструкции с ЦАП.

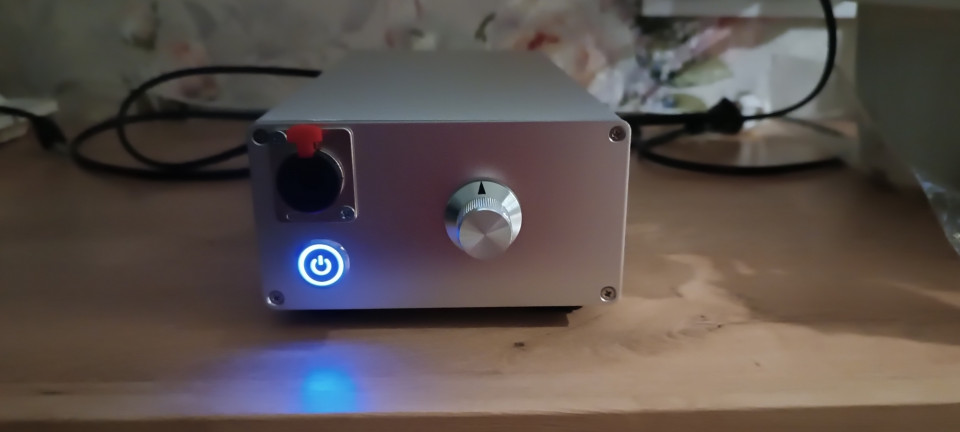

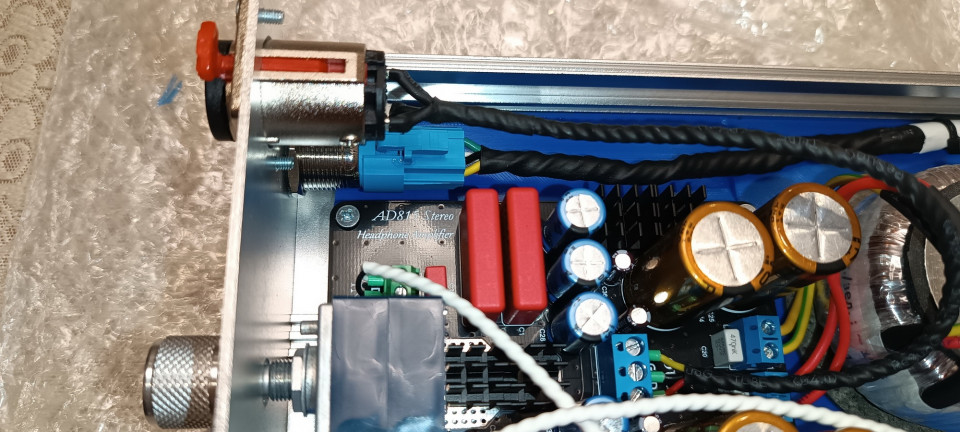

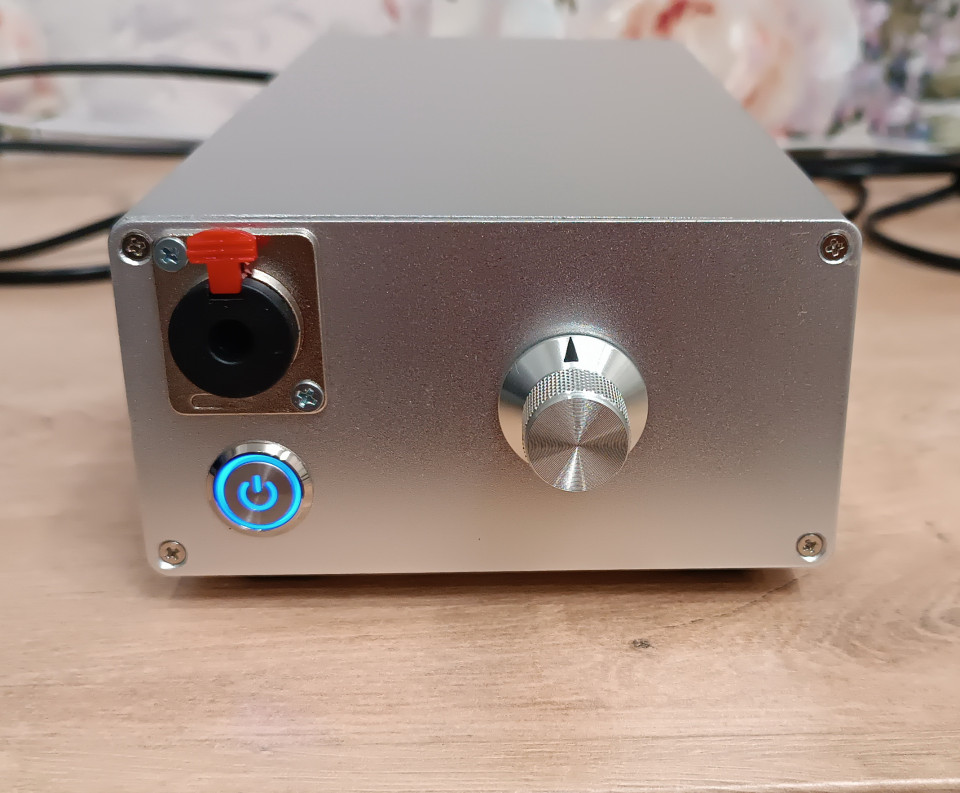

 У меня был алюминиевый корпус, купленный пару лет назад для какого-нибудь проекта но не пригодился. Решил спаять лишнюю плату и изготовить готовое изделие в этом корпусе для продажи. Корпус великоват для усилителя, но такой был. В профиле корпуса отверстия не сверлились. Вся конструкция собрана на шасси из пластика, напечатанного на 3Д принтере, вставляется в пазы профиля корпуса и надёжно там зафиксирована.

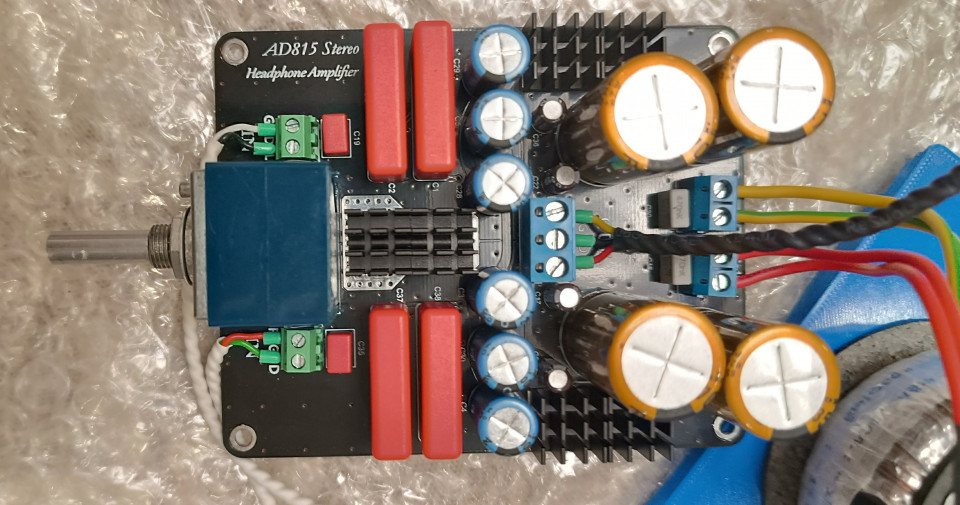

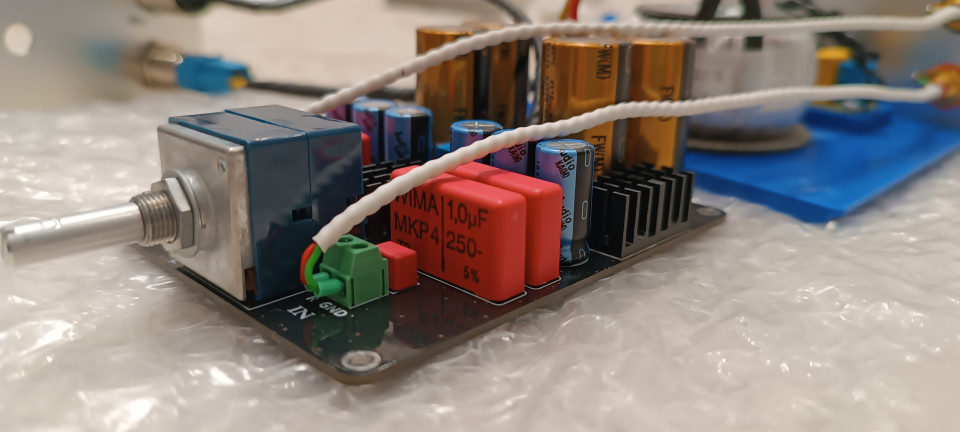

 Усилитель собран на AD815 с интегратором на операционных усилителях OPA828 и конденсаторов WIMA MKP4. Схемотехника питания взята из схемы питания выхлопа ЦАП AH-D6.1 (м/с OPA1641, BCP56/53 и ИОН на 7805/7905). Используются электролитические конденсаторы Nichicon UFW, UKA, UPW, плёночные конденсаторы WIMA MKP4 и Panasonic ECPU1C105MA5. В питании используются диоды Шоттки.

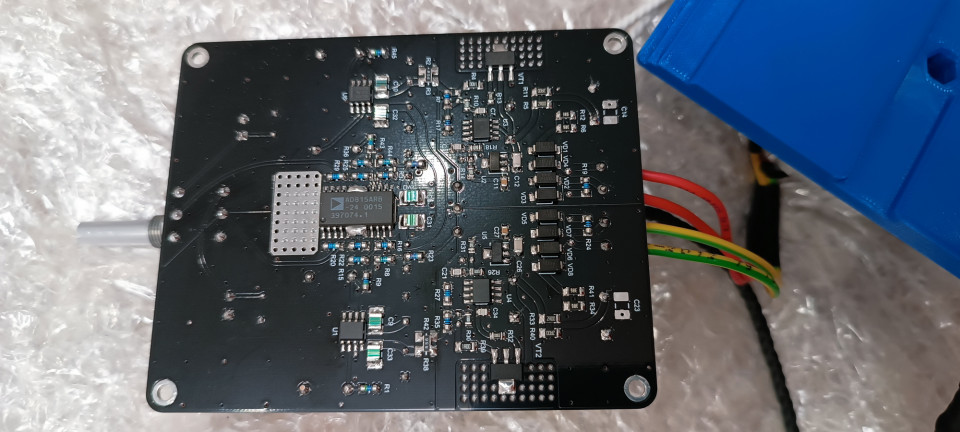

 Питание AD815 настроено на 12 Вольт (с небольшим запасом в полвольта) для уменьшения нагрева микросхемы при работе. При эксплуатации ключи BCP53/56 практически не греются (но радиаторы на теплопроводящем скотче приклеил для надёжности). Сама AD815 греется очень умеренно при длительной эксплуатации (с наушниками Сенхейзер HD 280 Pro). Интегратор работает надёжно. Значение постоянных напряжений на выходе сразу после включения питания устанавливаются около 4 мВ и постепенно уменьшаются. Плата разведена без «земляных» петель и с разделением «земель» по назначению. Фона нет вообще.

 Трансформатор силовой тороидальный 20 Вт 2 х 15 Вольт. Для фильтрации сетевого напряжения поставил небольшой простенький ЭМИ фильтр.

 В комплекте положу кабель питания, свои самодельные RCA кабели длиной 50 см (фото в лс).

Территориально Владимир. Отправлю.
