Электронный сверхмалошумящий стабилитрон с высоким подавлением пульсаций UZHS

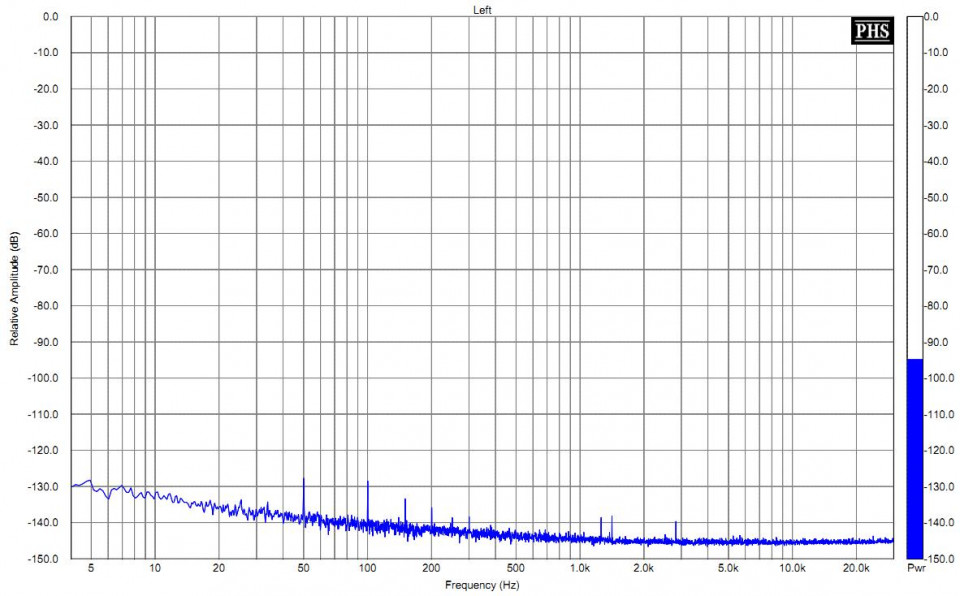

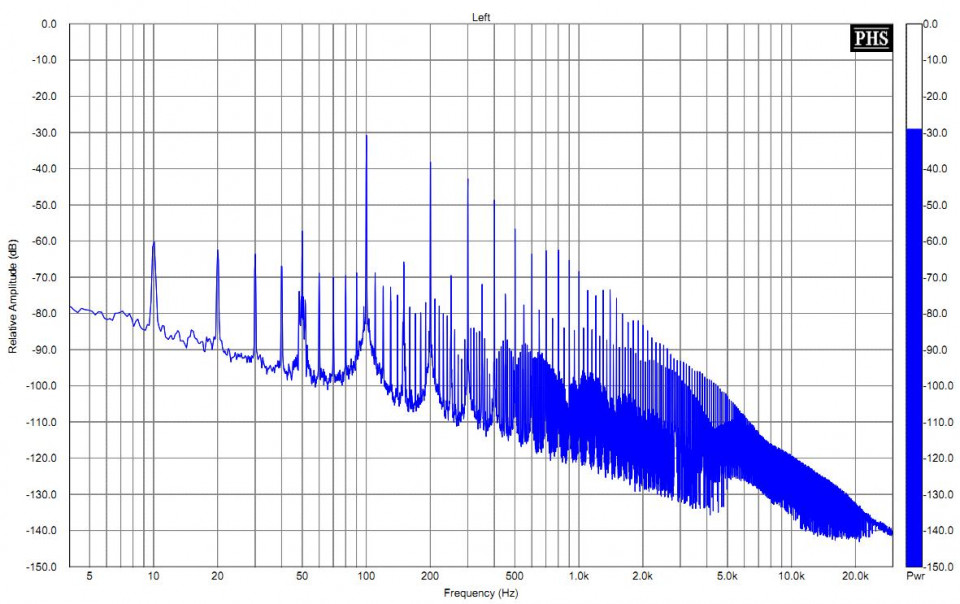

Электронный сверхмалошумящий стабилитрон с высоким подавлением пульсаций (ultra-low noise zener diode high suppression pulsation). Номинальный ток стабилизации 10мА, максимальный 20мА. Напряжение стабилизации от 3,3В до 15В (дискретно). Коэффициент подавления пульсаций более 100дБ (power supply rejection ratio), дифференциальное сопротивление менее 10мОм. Спектральная плотность шумового напряжения 3нВ/sqr(Гц). На рис. 1 имеется спектр стабилизированного напряжения 5В 10мА, на рис. 2 спектрограмма входного напряжения с выпрямителя, снятого с помощью АЦП Olivine 2.
Цена:
450 руб.
Местоположение:
Краснотурьинск
Способ доставки:
А зачем он нужен, если есть LM4040?
У LM4040 высокая стабильность напряжения, но шумы довольно высокие, шумами Output Noise (10 Hz to 10 kHz): 35 μVrms сейчас никого не впечатлить, даже некоторые tl431-ки меньше шумят. Тут скорее всего в качестве опоры стабилитрон с дополнительной фильтрацией, ожидать супер стабильности выходного напряжения не стоит, но зато низкие шумы вполне достижимы, вполне может найти свое применение. Подобную конструкцию да в smd исполнении...
за 450р точно не нужен....
Да и в схемах цап предусмотрены меры подавления всевозможных шумов с опорника. Вот если бы он был прецизионный на 10в с 0-5 ppm, да на частоте 10гц хотя бы 100дб или даже лучше, цены б ему не было.
не совсем понятно зачем 0-5 ppm? что бы что ?
ну а -100дб платка перекрывает, как и большинство токов потребления микрух цапов по питающим напряжениям.
для измериловки
Можете схему показать?
