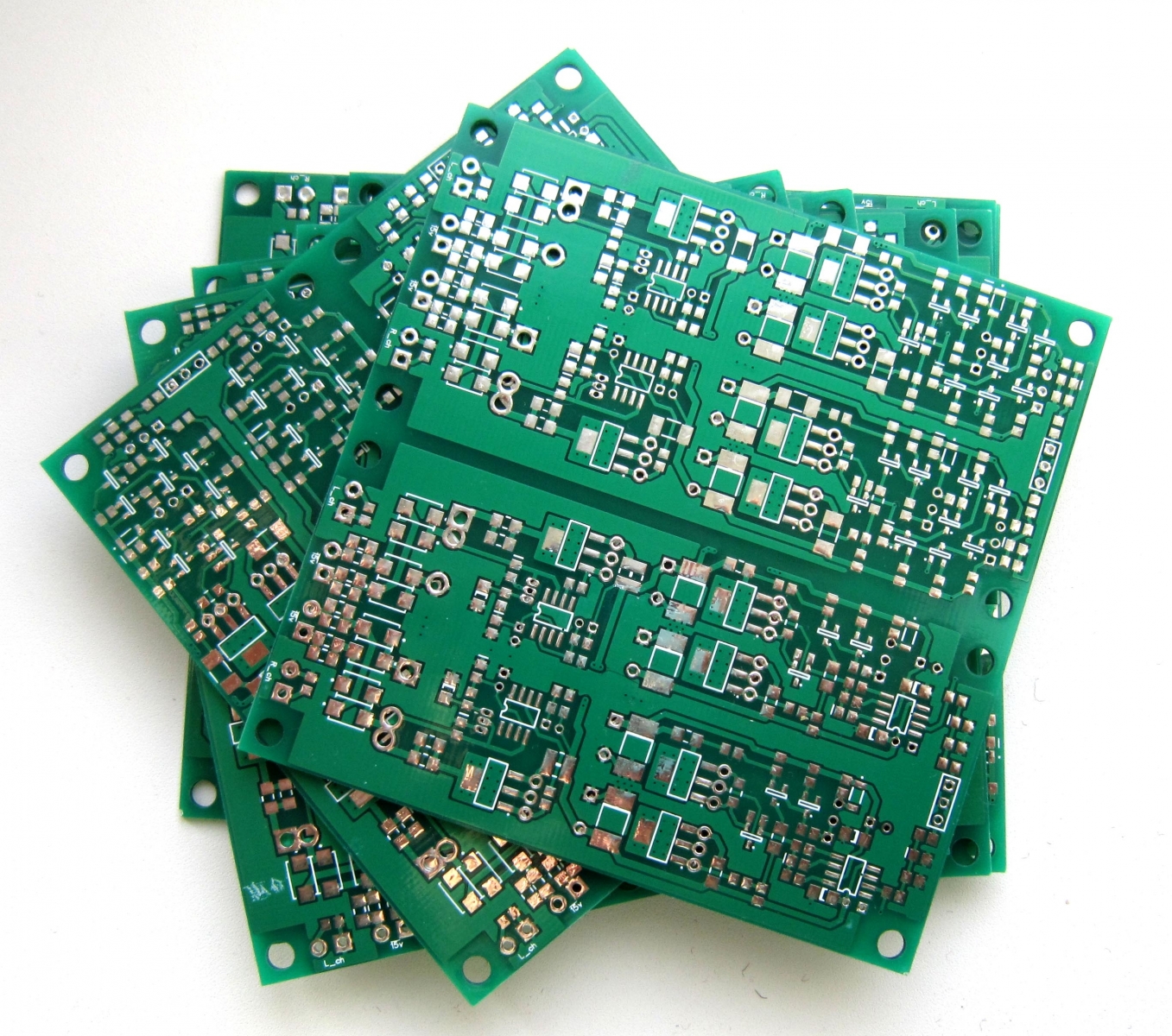

Заказ печатных плат в Китае

Платы для себя я обычно изготавливал самостоятельно по ЛУТ-технологии.  Но в последних моих проектах столкнулся с технологическими ограничениями. Необходимость изготовления как минимум двухслойной печатной платы вынудила меня обратиться к промышленному сервису по изготовлению печатных плат.

как заказать изготовление печатных плат в Китае

Изучение этого вопроса в интернете привели меня к выводу, что выгоднее всего заказать изготовление печатных плат в Китае.

За последнее время я успел опробовать следующие сервисы:

На момент размещения заказа наиболее интересное предложение оказалось у allpcb (на текущий момент цены могли измениться, так что выбираем тот сервис, где цена окажется ниже),  так как у них оказалась бесплатная доставка в Россию, при отправке почтой Гонконга (Hong Kong Post).

Для начала вам придется зарегистрироваться на сайте.

заказ печатных плат в Китае



После чего можно переходить непосредственно к заказу.

заказ печатных плат в Китае у allpcb.com

Здесь нужно указать характеристики вашей будущей платы.

  • Dimension: Размеры платы ширина, высота.
  • Quantity: Количество в штуках (минимум 5, но от количества зависит цена).
  • Layer: Количество слоев.
  • PCB Kinds: количество плат на одном текстолите (обычно, если у вас несколько небольших плат, выгоднее всего разместить их на одном текстолите размером 100х100мм, разделив их в слое шелкографии, а потом уже распилить самостоятельно. К сожалению, с allpcb.com данный номер у меня не прошел. Они посчитали мой проект, как несколько «PCB Kinds», что сильно увеличило стоимость. Таким образом для случая allpcb рекомендую ограничиться одной платой на одном куске текстолита).
  • Thickness: Толщина текстолита.
  • Min Spacing: Минимальное расстояние между компонентами.
  • Min Hole Size: Минимальный диаметр отверстия
  • Solder Mask Color: Цвет защитной маски. По умолчанию зеленая, но можно выбрать другую за дополнительную плату (у seedstudio бесплатно, но качество зеленой маски оказалось заметно лучше).
  • Silkscreen Color: Цвет маркировки.
  • Surface Finishing: Поверхностная обработка.
  • Via Process: Определяем будут ли переходные отверстия закаты под маску (смысла задавать нет, так как для gerber, по умолчанию переходные отверстия обрабатываются согласно файлам).
  • Flying test: Тестирование дорожек на разрывы и замыкания (тест бесплатный).
  • Copper Weight: Толщина медного покрытия.


Таким образом для любительских плат достаточно задать размеры, количества штук, количество слоев. Все остальное оставить по умолчанию.

Итого самый выгодный вариант заказа — плата 10х10см в количестве 10 штук, двухсторонняя, маска зеленая. Если у нас одна плата (один вид, можно разместить несколько, но одного вида), то выгоднее всего будет сделать заказ у allpcb.com. Если же требуется разместить на куске текстолита несколько копий платы, то лучше воспользоваться сервисом www.elecrow.com, у них панелизация оказалась бесплатной.

Для сервиса pcbway надо экспортировать из DipTrace именно «границы платы». Если экспортировать просто «плату», то возникнет ошибка об отсутсвии границ платы, так как их софт не поддерживает сплошные полигоны.

Далее нас просят загрузить пакет Gerber файлов для нашего заказа.

Так в следующей статье я рассмотрел процесс подготовки gerber файлов в EDA Diptrace (на примере моего проекта усилителя для наушников AH-P2) для отправки на производство www.allpcb.com.

Часть 2. Подготовка gerber файлов для отправки на производство из Diptrace.

Более подробно ознакомиться с самим проектом и скачать файлы самого проекта, можно в статье

Часть 3. Простой усилитель для наушников AH-P2 с повторителем Тейлора-Уайта.



Похожие статьи

3 комментария

Я бы к Вашему списку ещё добавил https://jlcpcb.com/. Стоимость двухсторонней п-ты(10см*10см) 10 шт. с доставкой 13 у.е. Качество исключительное даже не к чему прицепиться. Срок выполнения заказа 2 дня и в своем аккауте можно отследить весь процесс.



Несколько раз заказывал трафарет и печатные платы 5*5см на Allpcb — минимальные пробные партии.  Все разы заказ делали около недели, хотя пишут 1-2 дня. а доставляют до своей HG post  еще медленее 1-1,5 недели. Чес слово не рекоммендую. Если время дорого. Цены у всех +-. Буду пробовать других изготовителей.
У Allpcb было хорошо пока была акция 10х10см за 5$ при бесплатной доставке, сейчас сам  пока заказываю  у pcbway.com - качество примерно того же уровня, хорошее. Если нужно с панелизацией, то в elecrow / jlcpcb, но качество у последних раз на раз не приходится.
