Простой усилитель для наушников AH-P2 с повторителем Тейлора-Уайта.

При построении нового усилителя для наушников у меня была цель построить компактную и простую в настройке схему с отличным звуком на распространенных комплектующих.

Качественный усилитель для наушников AH-P2 своими руками

В качестве УН решено было использовать операционный усилитель, который и обеспечивает усиление по напряжению в 2-3 раза. В качестве выходного буфера к ОУ я применил модификацию повторителя Тейлора-Уайта. Выбранное решение позволяет снизить ток покоя в 2-3 раза по сравнению с «честным классом А», что положительным образом сказывается на тепловыделении усилителя.

Схема усилителя AH-P2

Схема усилителя для наушников AH-P2



Коэффициент усиления усилителя задается отношением R13  / R8. При использовании высокоомных наушников R13 можно увеличить до 47кОм. В качестве ОУ можно использовать AD744 и NE5534, используя 5 вывод. Печатная плата позволяет использовать и другие ОУ, мной были опробованы: ADA4627, LME49990, OPA627, OPA827, OP42, AD845, К544УД2, но уже со стандартным выходом (6 вывод). Субъективно наиболее интересные по звуку для меня оказались AD744 и наша К544УД2А. Поэтому в усилителе предусмотрена цепочка подстройки 0, для К544УД2. У нее разброс параметров очень большой, для импортных ОУ подстройка 0, как показала практика, особо не нужна. Для работы К544УД2 с низким КУ потрбуется также включить цепочку частототной коррекции, замкнув выводы 1 и 8, можно также ее ослабить и вместо перемычки установить конденсатор  емкостью ~15-22пФ, при этом контролировать стабильность работы ОУ.



Питание усилителя

Питание усилителя для наушников



Оба канала усилителя питаются от общего стабилизированного источника питания с выходным напряжением ±8.2в, стабилизаторы для положительного и отрицательного напряжения выполнены по классической схеме ИОН-ФШ-ОУ, что позволяет получить предсказуемо отличный результат без лишних затрат.

Настройка усилителя предельно проста.  Для работы на нагрузку 250 Ом и выше рекомендуется выставить ток покоя ~ 25мА. При работе на нагрузку 64 Ома для минимизации искажений ток покоя придется увеличить до 40-45мА, при этом выходные транзисторы усилителя и стабилизатора придется оснастить радиатором. При работе на нагрузку 32Ома ток покоя рекомендуется выставить ~50-55мА.

Печатная плата

Усилитель собран на двусторонней печатной плате размером 50х100мм. Плата подготовлена для заказа на производстве. Плата предусматривает установку транзисторов как в to126 исполнении (например BD139) так и в SMD исполнении SOT-223 (например BCP56). Аналогично в стабилизаторе питания могут быть установлены BD139/BD140 или BCP56/BCP53.

 3D-вид печатной платы усилителя для наушников AH-P2 с компонентами:

Печатная плата усилителя для наушников AH-P2

Результаты измерений усилителя  в RMAA

Искажения усилителя для наушников AH-P2

Как можно видеть искажения усилителя крайне низкие. При токе покоя 60мА гармонические искажения усилителя при работе на резистивную нагрузку 64 Ома, составили  всего 0.0002% (4В RMS). Что практически идентично искажениям самого измерительного стенда, твикнутой ASUS Xonar ST.

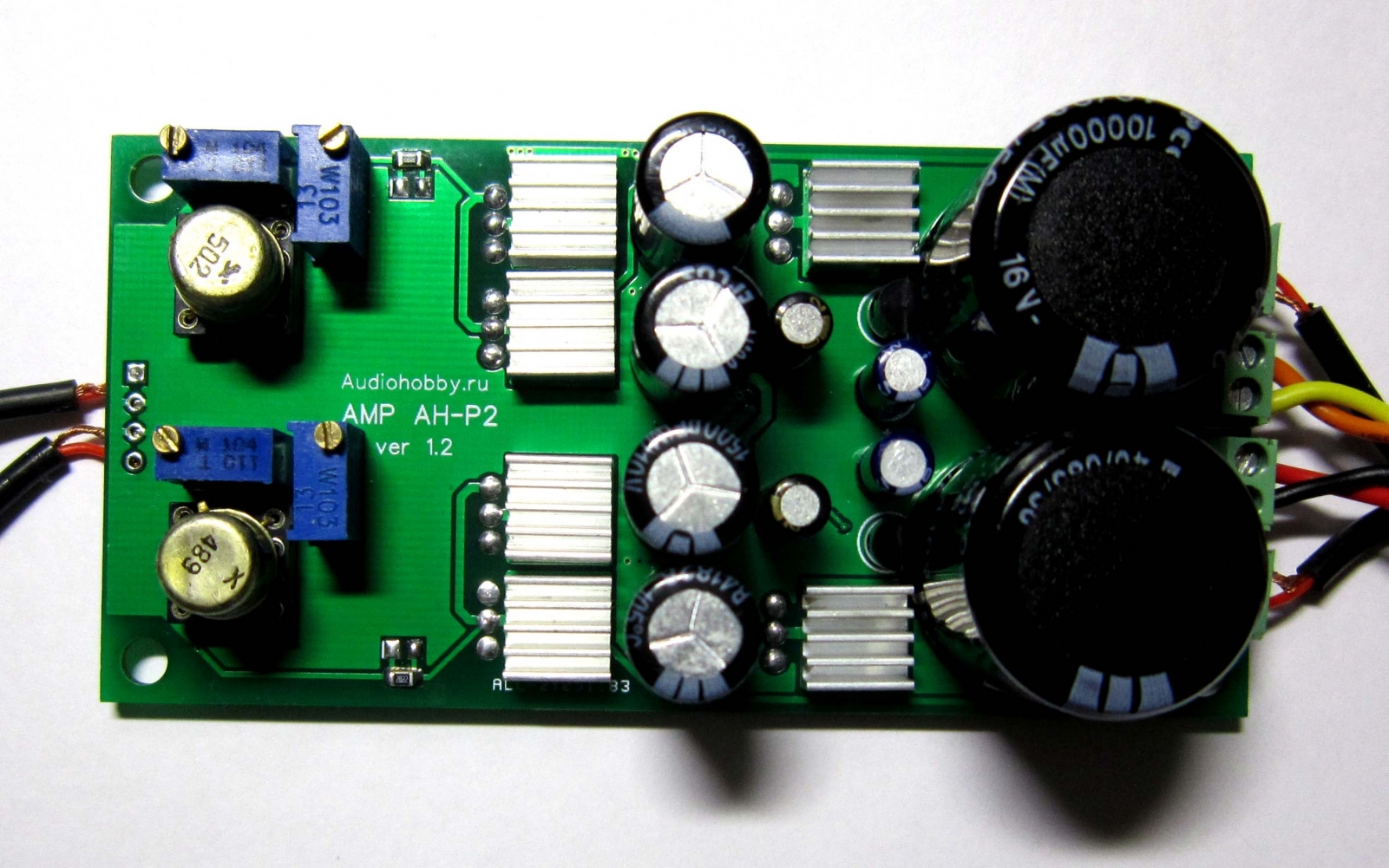

Фотографии готовой конструкции

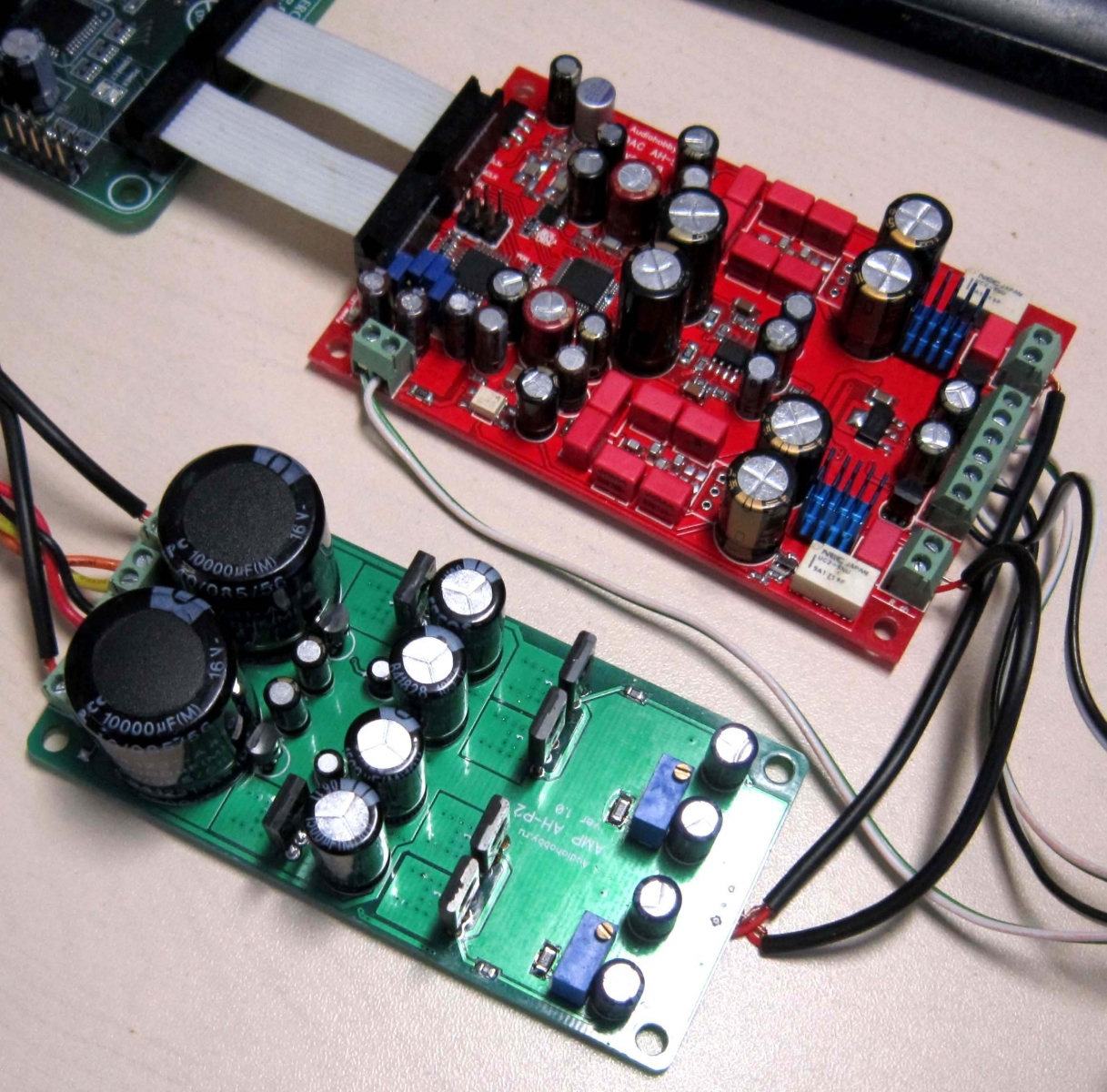

Ниже привожу фотографии готовой конструкции. На первом фото первая версия усилителя AH-P2 (плата v1.0 предусматривала установку ОУ только в soic8 исполнении) в связке с мультиформатным ЦАП на базе ak4490 (красная плата). На втором версия 1.2 усилителя с К544УД2А. Реальные замеры искажений усилителя с К544УД2А находятся в диапазона 0,0006%-0,0002% в зависимости от экземпляра ОУ.

Качественный усилитель для наушников AH-P2 своими руками на К544УД2

Ниже во вложении можно скачать:

  • модель усилителя в программе Multisim 14;
  • проект печатной платы в программе Diptrace 3.2;
  • пакет gerber-файлов для заказа на производстве.



Вложение: AH-P2--AD744_amp.zip 229,95 KB (Скачиваний: 548)

Вложение: phone_amp_AH-P2.zip 150,17 KB (Скачиваний: 545)

Вложение: AH-P2.zip 56,58 KB (Скачиваний: 545)

Приватное вложение: карта монтажа.jpg ()

Похожие статьи

119 комментариев
Спасибо за схему. Была пара ad744, собрал ради интереса. Послушал,  звук вполне достойный.
Отвечаю в комментариях по вопросам приобретения, чтоб не отвечать постоянно в личку. Платы раздаю бесплатно.  Жители МО и Москвы, кому интересно, обращайтесь. Отправку почтой не делаю, так как не вижу смысла, особенно с учетом цены с доставкой при заказе плат на производстве из Китая.

Добрый день, Андрей !

С праздниками Вас !

Возьму одну п/п, если есть.

Попутно вопрос: какими должны быть номиналы делителя R5R8R10R14 для получения Uвых=15В?

Или, если Вас не затруднит, по какой формуле рассчитать?

Спасибо !



Добрый день!

По поводу плат написал в личку.

На счет Uвых=15В, 15в на выходе это немало, я так понимаю вы хотите использовать схему, как предварительный усилитель?

Сам КУ определяется соотношением R13 /R8 (схема усилителя), как уже писал Вячеслав.

Резистор R14 здесь больше выполняет роль защиты от КЗ. От него можно вообще отказаться, но тогда следует избегать КЗ.

Теперь для размаха 15В на выходе вам потребуется увечилить напряжение питания усилителя, для этого придется поменять делитель ОС в стабе питания ± плеча.

Напряжение на выходе стаба для положительного Uпит = 5*(R5+R8)/R8, для отрицательного Uпит = 5*(R14+R10)/R10   (см. согласно схеме блока питания).

Трансформатор выбирайте так, чтобы был запас на входе стаба, после диодного моста на емкости C3 и C7 должно быть 3-5В запаса.

Чтобы попасть в диапазон регулировки тока покоя вам придется еще увеличить R9 (схема усилителя) до 15-20кОм

Сам оу тогда тоже желательно выбирать Rail-to-Rail (означает, что для этого ОУ выходное напрядение может достигать по величине напряжений питания).



Прошу прощения, что вмешиваюсь, но только сегодня собрал этот усилитель — доволен, как слон, и большое спасибо Андрею.

Касательно вопроса — если я правильно понимаю, то R14 — обеспечение устойчивости (и его нужно в любом случае оставить как есть), R10 — входное сопротивление и фильтр помех «по эфиру» (вместе с конденсатором), а вот R8 и R13 нужно посчитать по желаемому коэффициенту усиления по формулам, например, отсюда: http://www.gaw.ru/html.cgi/txt/doc/op/op_3_2.htm

Если я неправ, то Андрей поправит.

Приветствую, Андрей. Подскажи, а монтажные карты для платы ушника существуют?
К сожалению, нет.
Я по герберам заказал печатки. Вчера они пришли, думаю дай набросаю компоненты и ..... А схемы, только те что в статье? Полной схемы соответствующей печатке нету? Беглым взглядом увидел, что не всё соответствует.

Схему смогу чуть дополнить на этих выходных, не хватает опционных резисторов в базах по 0 ом. А вообще была мысль вернуться к этой схеме и новую ревизию плат сделать с метками и их соответсвием со схемой, но пока руки не дошли.

Одной пп не осталось?

Уже все v1.1 раздал, остались только платы первой ревизии 1.0, те что под soic8.

Одну забронирую? Есть AD818, хотелось бы их послушать.
2по 12вольт по 3 вата хватит для питания?

Оптимально  2х9В, мощностью от 6Вт.

Трансформатор 2х12 переменки? Мощность маловата, пойдет, если ток покоя не выкручивать более 20ма, будет нормально для высокоомных наушников. Тогда выходное напряжение на выходе стаба стоит поднять до 10В, 4-5в падения на стабе будет в самый раз.


да переменки,вот такие



Есть наушники у меня 18 Ом, 78 дБ. При подсчёте вышло, что нужно где-то 23 вольта с предельным током 1.2 ампера) Получится ли методом нехитрых доработок вытянуть из этого усилителя столько мощности?) И как себя поведут наушники 64 Ома, 300 Ом на таком усилителе?

Что-то много насчитали, вообще 500мВт более чем достаточно для наушников, больше в зависимости от чувствительности наушников может и к нарушению слуха привести.

Пересчитайте стаб в усилке на ±6В постоянки на выходе (транс тогда  2 х ~7В). Заменить R3/18 на 2.2Ом. Ток покоя выставить придется под 100-120мА, это за глаза хватит для ваших низкоомных ушек ~16Ом. При таком раскладе 32 /  64 Ома, 300 Ом будут нормально слушаться.

Ну и без радиаторов на ключи не обойтись.
Это кастомные изодинамы, у них там всё нереально с раскачкой, очень низкая чувствительности. Ни один усилитель для наушников не потянул, пришлось с усилителя для акустики тогда слушать, так что по тугости это почти что акустика
Если слушать «на акустику», то все же усилитель слабоват, я пробовал поиграться с выходными ключами, менял их на мосфеты, менял номиналы и ставил большой ток покоя. Вполне достижимо 1-1,5 Вт вытащить, звучит на акустику весьма комфортно. Но, конечно, правильнее будет разработать схему усилителя мощности, на основе этой схемотехники.
Я так понял, что этот усилитель рассчитан только на один канал? То есть для Л и Р нужны два таких?
Он стерео, на плате оба канала, просто схема приводится для одного.
При таком исходе 500 мВт получится на 16 Ом имеете в виду? Или на 8, как сейчас принято считать?

500мВт это образно,

А вообще при указанных параметрах в сообщении — при питании ±6В и токе покоя 100-120мА можно снять с усилка 0.25-0.3Вт на нагрузку 16 Ом.

Большой ток покоя плохо для высокоомных наушников, потому что растут гармонические искажения?

То есть, например, если я хочу сделать более универсяльный вариант (режимы хай гейн и лоу гейн), то резистор, задающий ток коллектора можно сделать переменным?

Или даже 3 гейна. Хай (ток покоя 150 мА), мид (50 мА) и лоу (25 мА).

Большой ток никакого вреда для звука не принесет. Плохо для теплового режима, транзисторы надо вешать на радиаторы причем не только выходники самого усилителя, но и транзисторы стабов.

Выбирайте ток, который будет оптимальным для ваших низкоомных наушников. Все высокоомные будут работать заведомо нормально, просто ключи будут греться в пустую.  Класс А все таки, хоть и экономичный.

Еще R14 придется уменьшить для 16/18-Омных наушников или вообще заменить перемычкой, но т.к. защиты от КЗ нет, то придется быть аккуратным и кз на выходе усилителя не устраивать.
А какие транзисторы посоветуете? Я хочу получить выходной ток порядка 0.3-0.5А, что вполне вяжется с максимальным для бцп56 (1а), но интересно, какие ещё могут быть хорошие варианты (по звуку и искажениям) на это вакантное место?)

По итогу bcp56 мне меньше всего понравились по звуку, особенно NXP, слишком нелинейная бета, сильно падает при росте тока более 20ма, может такие в чип-дип попались.

Понравились 2SC3420, оригинальные тошибовские, бета линейная. Они с запасом будут, как раз под ваши запросы. Ставить на радиатор обязательно.

А где брал их?
Тоже в чип-пиде, но выбирал непосредственно в магазине. Вынесли разные, из кучи выбрал, те которые были визуально, как оригинал который вытащил из усилка SONY. По замерам, тоже были лучше, бета ~ 290 (у вторых ~160).
При каком токе? Фото есть?

Визуально такие.

А зачем 2 разных типа транзисторов нужно? Почему всё нельзя было сделать на одних? BC850 и bcp56, почему не 56 везде?

Сейчас посмотрел, очень интересным кажется новвый транзистор TTC004B на выход)

Интересный, но 2SC3420 купить/демонтировать проще. По поводу разных транзисторов — смотрите datasheet.

Я оформляю заказ всей элементной базы на digikey и там этот ттц004 — единственный из всех транзисторов тошиба, вообще, что продаётся, так что тут нету других вариантов особо.

А по поводу смотреть даташиты, к сожалению, пока не знаю куда смотреть, чтобы понять именно ключевую особенность использования того, а не другого транзистора..

Резисторы желательно melf, или хотя бы тонкопленочные smd
Да, так в ООС тонкая пленка /  melf, конечно, будут предпочтительнее.
TTC004B, тоже хочень неплох, он ближе к 2SC3421, для ушек >=32Ом будет хорош.
 разница, думаю, не принципиальна — бета линейна на нужном нам участке у всех экземпляров.

Да вот не скажи. Пол ампера почти нигде не получить. Хотя я ориентируюсь по графику на 55 градусов, так как мне кажется, что в работе ниже 55 не будет, даже с радиатором.

Наверное 0.3А — лучший вариант, но не все наушники от такого заиграют. Та же самая hifiman susvara уже прикурить даст, там больше, чем пол ампера понадобится.

Зачем вам такой большой ток для наушников???

Зачем так много?

Кроме этого выхоной каскад работает в экономичном А-классе, он способен отдавать на нагрузку ток и в 3-4 раза больше, чем выставленный ток покоя  (в отличие от чистого класса А).

При этом двукратное превышение достигается без заметного роста искажений ВК, при большем превышении, начинает уже закрываться нижний транзистор и появляются переключательные искажения, но это тоже не так страшно.

От наушников зависит MyST izo-60 потребляют ампер, например. Изодинамические модели очень низкочувствительные, жрут очень много. Ortophones требуют 5А, например (но до такого маразма доходить не буду. Поскольку проектирую плеер в основном для изофонов, то меня вполне устроит пол Ампера на выходе).

А вообще, я думал что ток коллектора ограничивает ток, протекающий через транзистор, и больше, чем ток покоя он не выдать. Хотя если в 2-4 раза больше, то 0.3 за глаза, конечно же) или даже 0.2..

Хотя не понимаю почему так..

Или даже сделать 2 резистора, ограничивающего ток коллектора, переключающихся по реле (Лоу и хай Гейн), чтобы не было шума на нормальной нагрузке
Наушники имеют импеданс по постоянному току 60 Ом. О каких 0,5 Ампера может идти речь?
А 30 изошки — 30 Ом. IZO-OS — 16 Ом)
Вы же пишите о MyST izo-60
Аа, вы про это. К сожалению, не умею высчитывать сам (если подскажете, как считается необходимый Ток/Напряжение на выходе исходя из Импеданса/Чувствительности, то буду очень рад), а вообще они толком ни от чего не играют, там чувствительности на уровне 80 дБ. И частая картина, что напряжения хватает и громкости хоть отбавляй, а нету ни глубины ни ширины и баса. По усилителям, только тот, что для мелкой акустики, с выходным током 1 Ампер выдаёт их истинное звучание, так что не только импеданс, но ещё и чувствительность, насколько я понял, играет роль в потреблении тока.
Соберите JLH, замените наушники на более адекватные. В классе А, с током 1 Ампер вам понадобится радиатор И-110.
Что такое JLH? А наушики одни из лучших из всех, что я слышал, если не самые лучшие)
Если бы я потратил 60к на тугие наушники, я бы их тоже хвалил. Без обид, и давайте прекратим пустую дискуссию.
Нашёл. Как отдельный вариант — да, неплохо, но не в составе цапа.
Вы будете заказывать на digikey? Может, на меня десяток TTC004B возьмете? Во сколько они мне встанут с учетом доставки?
Андрей, MJE15032 на выходе не пробовал при токе покоя 60 мА? У этих бета ровная до 1 Ампера.
Короче, устал я сам считать, зашёл на RAA, нашёл там Изо-30 и открыл анализ. Для нормальной громкости без искажений рекомендуется 10 Врмс (сделаю 15 вольт на плечо) и 0.6А. При том, что бета будет ограничена ООС, нормально и ТТС004 использовать. При токе покоя где-то 0.22А на выходе должно получиться даже около 0.7А, чего за глаза хватит для данной модели.
При таком питании и токе Вам нужен будет БОЛЬШОЙ радиатор, и другие транзисторы. TTC004 не пойдут. Смотрите Safe Operating Area и смотрите ток коллектора от беты.

Пробовал, бета попалась относительно низкая ~110, тошиба понравилась больше. Те же 2sc4793 больше приглянулись. Еcли же смотреть в TO220, то лучше всего здесь звучали NEC 2sd2165.

Кто не в теме, для TO-220 распиновка зеркальная относительно TO-126.

а зачем тебе выше 100 бета??
2sc4793 такая же бета.

Был как-период, когда благодаря одному из собравших, aka Khrychikov отслушали разные ключи в этом усилке, за что выражаю Вячеславу большое спасибо. Выбирали на слух, больше всего понравились NEC 2sd2165, тошиба 2SC3420 / 2SC3421 / 2sc4793.

А MJE15032 почему-то здесь не выпечатлили, может бас и неплохой, но показались грубоваты, воздуха мало, по настоящему начинали нормально звучать на токе более 50ма, что меня не устроило. Брал с маузера, так что в оригинальности сомневаться не приходится. Пока отложил в усилитель мощности на раскачку.

Да, как драйвера они хороши! У меня уши 32 Ома и 3 2SC3420 с распая, а вот MJE15032 как раз на ушник. Попробую их при токе 60 мА, если не найду 2SC3420 оригинальный.
(прошу прощения, за такой шквал вопросов, пишу диплом по этой теме, но для меня, цифровика — это совсем что-то новое:) ) Что такой драйвер? И где вообще искать оригиналы этих 2SC? На digikey их просто нету. Ни одного из вышеперечисленных, хотя мне всегда казалось, что там есть всё.
А вы слушали TTC004B? Если сравнить с 3421, то они примерно одинаковы, или кто-то из них заметно приятнее?
Нет, TTC004B лично не пробовал, смотре даташит и видел положительные отзывы на буржуйских форумах. Идут как хорошая замена к 2SC3421.  Для вашей печки, возможно, будут слабоваты.

Ну, судя по вашим словам, чтобы добиться нужного мне 0.6 Ампера нужно выставить ток покоя порядком 0.2, даже больше получится, с запасом. Сам ТТС линеен до 0.3 А, но насколько я понял — это в свободном режиме. С помощью ООС его бета будет ограничен и линейный участок расширится. Например при бета = 30, аж до ампера (не уверен, что правильно понимаю).

А по поводу того, что он замена 3421 хорошая, то раз уж замена, значит первый получше выходит) Другое дело, что от всех то и дело слышу о том, что куча пооделок везде, не хотелось бы на такое напороться, поэтому и с digikey связался, но тут теперь другой косяк. Вот нету в этом магазине и где теперь искать, где точно не будет подделки?

Сел паять плату v2.0, а ее нумурация на плате не соответствует выложенным схемам. Так же на плате есть элементы которые отсутствуют на схеме. Моего опыта достаточно, чтобы спаять эту плату и по выложенным схемам, но должна быть актуальная схема устройства. Андрей  прошу вникнуть в этот нюанс.
В планах так и думаю сделать, но сначала надо с D6 ver2 разобраться, у тебя плата новая, там изменений тоже хавает)). Свой экземпляр тока запустил, теперь надо в схему изменения перенести.
ты в оос сделал возможность установки коррекции. На сколько она необходима? Или по осцилу только смотреть7
SMD электролиты сильно добавили нулей в ТХД?
Спаял плату. В усилитель поставил 2SC3420, в питание КТ816, КТ817, ОУ AD744. Запустился сразу, ТП поставил 50 мА. Вместо подстроечника ТП установлен резистор номиналом 7,5 кОм. Постоянная составляющая не более 2 мВ. На этом пока все.

Подведу итоги. При ТП 50 мА радиаторы малы! При первом включении словил возбуд на 3,9 МГц амплитудой 4 Vp-p. Косвенно отловить можно по шипению в наушниках, невозможности установить 0 на выходе. Решилось просто — удалил конденсаторы в ООС, которых в схеме нет, а посадочное место на ПП под них есть. Времени на настройку и блох ушло минут 30 с прогревом паяльника.

По звуку усилитель артикулирует НЧ диапазон, добавляет объема, при этом ВЧ остаются ненавязчивыми.

Рекомендую к сборке!

Спасибо, за проверку новой ревизии.

Я с емкостью в ООС особо поэкспериментировать не успел, так в версии с установленной 544 УД2 эта емкость тоже приводила к возбуду. А AD744 я пробовал в soic8 с 2sd2165 на выходе и без Q3, там было все стабильно.

Звенел от 10 до 200 пФ. Так что, при применении AD744 коррекция приводит к возбуду в обоих каналах.

Еще не плохо было бы вынести R18 наверх — для удобства контроля ТП.

ОФФ завтра постараюсь кусок от радиатора И-110 прикрутить.

Спасибо за схему и герберы. Собрал парочку штук на работу для подзвучки при записи музыкантам. Выкладываю карту монтажа

.

Спасибо! Добавил Вашу карту монтажа во вложение к самой статье.
ТП какой? Защиты наушников не видно.
ТП в районе 40мА, ушки 250 Ом. Верно, узла защиты не делал.
 Субъективно, радиаторы малы при таком ТП.
Тестировал 2е суток, температура в пределах нормы.
Норма у всех разная. Для меня 50° много, например.
Да было около того 50-55 град, измерял пирометром.

Врет пирометр! ТП 47мА на транзистор, вход закорочен, выход в воздухе.

Для повышения качества какую пару транзисторов порекомендуете на замену BCP85(6)0?
Из мелочи Q3 можно заменить на 2SC2712, остальные не играют роли.
А для регулировки громкости какой резистор лучше делать переменным? R13 или R8??
ни тот, ни другой, поставьте на входе потенциометр — центральный к усилителю, один крайний вход, второй на землю

Типа параллельно R5 воткнуть переменный резистор, одной стороной на землю?

Или вместо него?

не вместо, а перед усилителем

Дошло, благодарю



на веге у antecom купите релейный регулятор — вещь!
Вещь, но ценник отпугнет 100%. Я в те проекты куда нецелесообразно исходя из бюджета ставить Максима регулятор, я применяю китайский потенциометр ALPS на постоянных резисторах, у которого 22 шага. Разброс по каналам не больше 0,1%

А можно какой-нибудь хороший НЕ китайский патенциомет?) Нужен совет, так как пока что нету основной элементной базы таких элементов..

В целом стараюсь делать максимально по качеству. То есть 0204 резисторы vishay, кондёры panasonic FC и silmic II, где позволяет бюджет.. Но в маразм совсем не впадаю.

Нужно ещё хороший изолятор подобрать, качественные реле (максимально качественные желательно, но тоже без страшного шика за сотни баксов), переменный резистор и потенциометр..

Этот потенциометр, который Кетайский, по функционалу переплёвывает оригинальный напыленный альпс. Для меня главным была разность между каналами, которую обеспечить в надлежащем качестве оригинальный альпс не в состоянии. Вот как выглядит внутри этот потенциометр.
За такую цену реально лучше у антекома взять l-аттенюатор!
У Максима сейчас аттенюатор комплект стоит 6к руб. Этот же потенциометр в районе 10$
готовый ATT7 1680 рублей. Ваш РГ я видел за 55 долларов только.
У меня стоит оригинальный  RK271, работает он немногим больше 10 лет. Этот потенциометр столько отработает? Думаю, что нет.
учитывая что он на Али ~5$ с доставкой то смысла искать оригинальный ALPS не вижу никакого
не надо никого искать https://www.promelec.ru/product/52518/
никаких гарантий что это оригинал, в китае таких вагон и по цене в 2 раза дороже
Два года назад был оригинал. Пять лет назад был оригинал. А так, в наше время, оригинал я бы искал оригинал на проходной завода альпс.
Андрей, а смысл в 2SC2712? В том, что он"фор аудио" и имеет нормированный шум? Так этот шум нормирован при токе коллектора 100 мкА, а в схеме ток около 3 мА, так что смысла нет в такой замене.
На слух небольшая разница есть, сравнивали bc850c от NXP и 2SC2712 тошибовский, последний звучит ровнее бас плотнее да и ВЧ вроде прозрачнее показались.
Больше на самовнушение похоже)
Тут можно взять попробовать, 2SC2712 стоит 5р. вместо 2р за BC850. С ним уменьшал эмитерный R11 до 120-150 Ом. По моим замерам тошиба более линейна в диапазоне 3-10ма, чем BC850 от NXP (ON-semi не пробовал).
я не уверен что в чип и дип оригинал, а больше купить негде.
я давно в терраэлектронике брал
Андрей, где можно увидеть схему V2.0. ?
Готовлю к публикации. В первые майские выложу.
Андрей, простите, а когда будет усилитель V2? Майские прошли, ну очень хочется увидеть вторую ревизию.
Зачем на выходе R14 нужен? При больших выходных напряжениях (15В), и амперном токе (собрал мощник по этой схеме с удвоенным выходным каскадом и раздельным питанием УН и выходного каскада) он отъедает 10 вольт.
Так как линия рассчитана на 2А на одно плечо, думаю, стоит убрать стаб в бп, поставить более мощный транзистор и схема вполне потянет 2А для выходного каскада..
Поставьте 1 Ом.
Простите моё непонимание, но зачем этот резистор вообще нужен?

Защита от КЗ, в версии ушника,

если вы делаете усилитель для акустики этот резистор не нужен

 при условии что акустика подключается через нормальные разъемы
