Защита для наушников

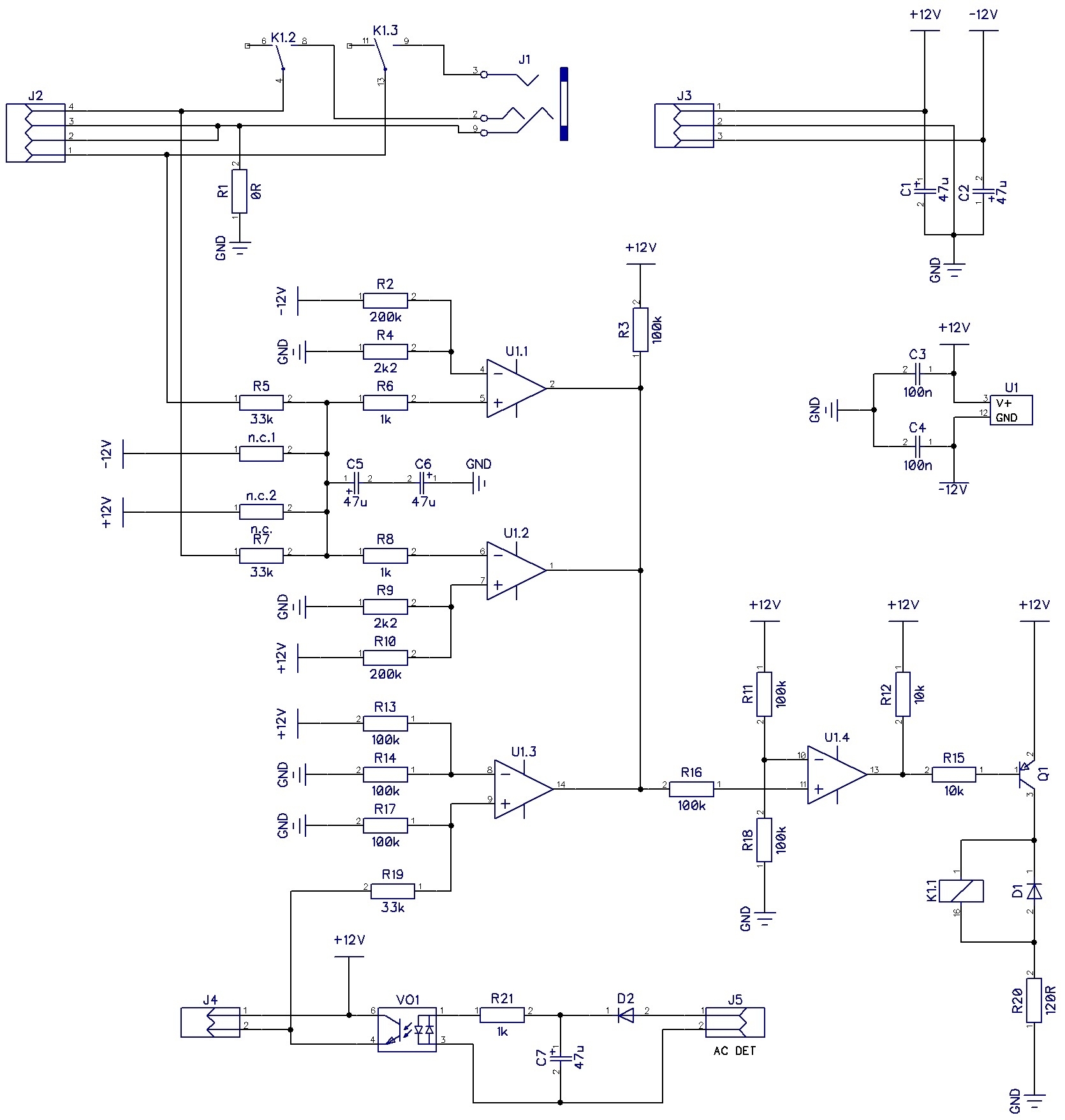

Собрав усилитель для наушников, никак не мог найти подходящую схему для защиты их от аварии усилителя. После безрезультатных поисков готовых конструкций, я решил пойти своим путем, результат для ознакомления представлен на схеме.

Схема имеет защиту от постоянного напряжения амплитудой не менее 0,17 Вольт и временем срабатывания не более 40 мс, при постоянной составляющей на входе защиты 3 Вольт.

есть отключаемый детектор переменного напряжения на вторичной обмотке трансформатора питания усилителя.







Вложение: partlist.xlsx 9,94 KB (Скачиваний: 47)

6 комментариев
Очень интересная схема! и у меня вопрос к автору: имеются ли лишние платы данного устройства? Хотелось бы приобрести.

Здравствуйте. http://audiohobby.ru/plata-zashhity-naushnikov.html

Почта nokia1987@list.ru

21
12
Смотрите внимательно.
Именно что не досмотрел.
