Сетевой фильтр для ЦАП

Внимание! На плате присутствует опасное для жизни напряжение! Все работы вы производите на свой страх и риск!

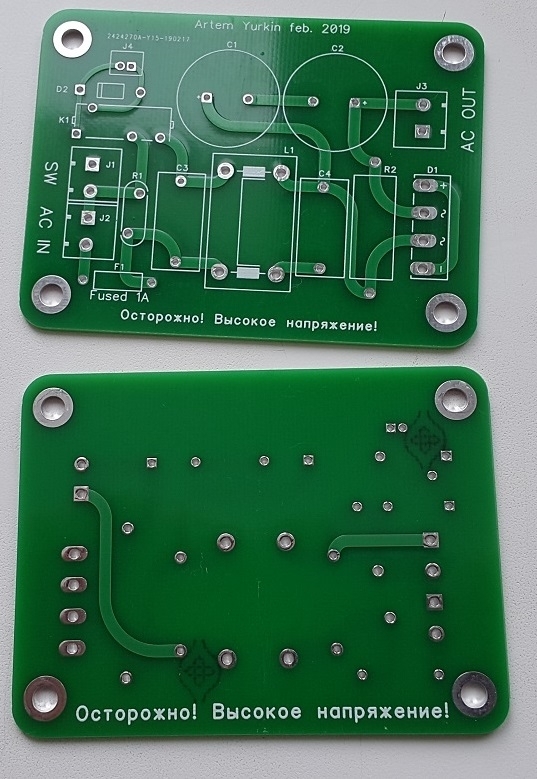

В виду сильных помех в сети и периодического гудения тороидального трансформатора, мне понадобился сетевой фильтр. Представленная мной схема ничего нового собой не представляет, лишь собрана воедино. Здесь CLC фильтр и фильтр Шушурина. Так же на плате есть реле, оно включает выключает цап с Селектора входов I2S для ЦАПа AH-D5, но его можно не устанавливать, а подключить кнопку к J1, подав 220 Вольт на вход J2.  Схему, партлист приложил.

Вложение: partlist.xlsx 8,60 KB (Скачиваний: 52)

Вложение: schematic.jpg 80,80 KB (Скачиваний: 153)

3 комментария
Очень заинтересовал фильтр, хочу себе собрать такой для усилителя. Будет ли к нему публиковаться схема или ссылочка для заказа?
А гербер платы для того, чтобы заказать у китайцев, можете выложить?
Здравствуйте. Герберы выложу после того, как продам излишки своих плат.
