Селектор входов I2S для ЦАПа AH-D5

Собирая данный цап я понимал, что одной китайской аманеры мне точно не хватит. Мне еще нужен как минимум один оптический вход. Посмотрел в сторону готовых конструкций, и, ни одно устройство не понравилось по некоторым причинам. Было принято решение делать свое.

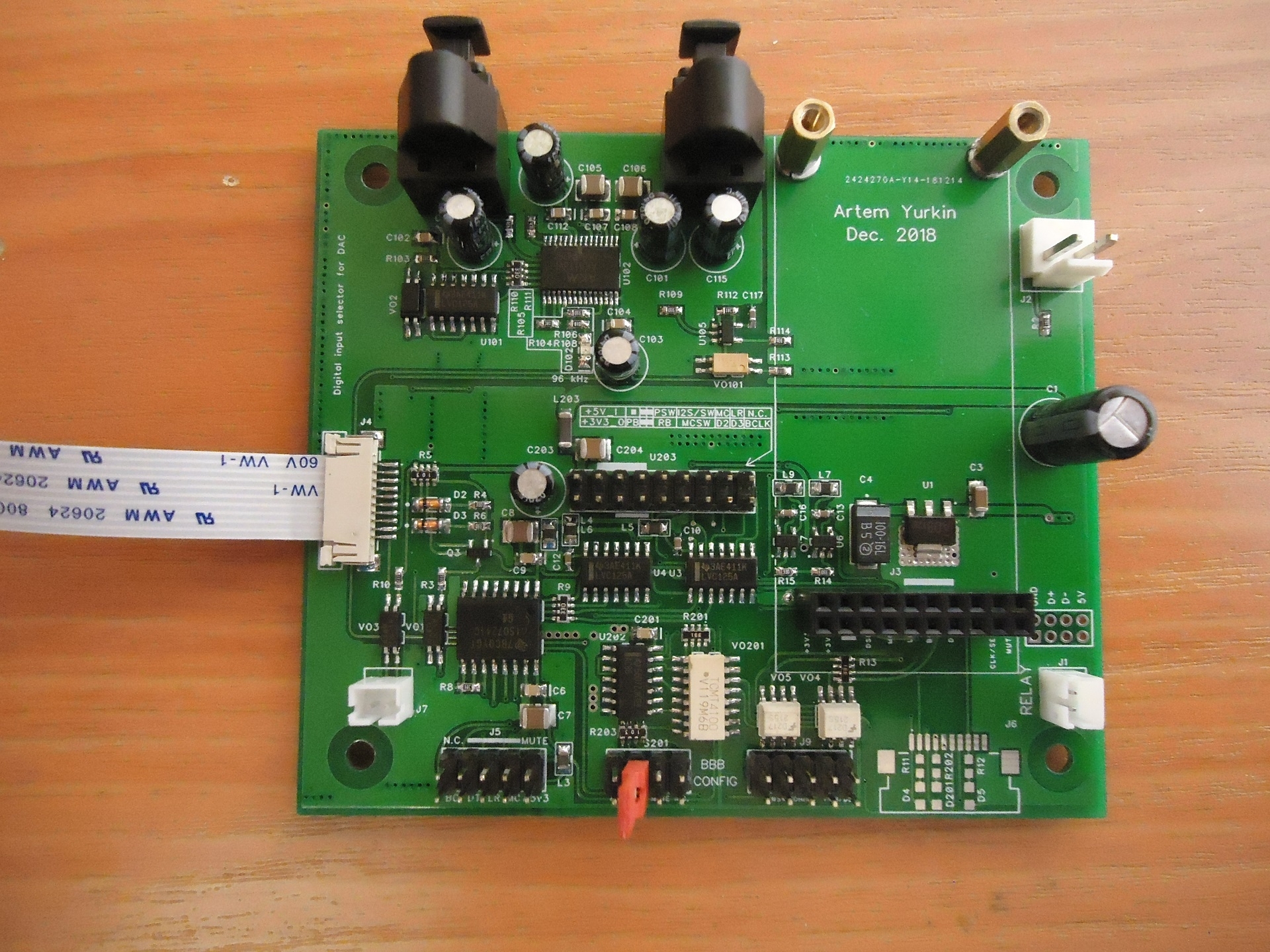

Для двух оптических входов применена AK4113 в master с оптическими приемниками PLR135/T9. В master она работает потому, что воспроизводит звук лишь с телевизора, и не более. Плата китайской аманеры установлена вверх ногами, для получения низкого профиля при монтаже платы. Она работает в slave. Отдельное спасибо Анатолию Wired за схему для подключения одноплатного компьютера beaglebone black. При его применении и условии, что он питается от отдельного источника появляется возможность включать — выключать цап кнопкой без фиксации. На плате предусмотрен разъем для подключения реле, контактами которого можно коммутировать первичную обмотку трансформатора. Если же отказаться от использования, то Q1 нужно заменить перемычкой.

Выбор источника входа осуществляется посредством галетного переключателя на 4 положения . Макетную плату переключателя сделал, но пока не заказывал ввиду того, что не определился с передней панелью ЦАП. Тут вообще поле для творчества платы. Но, кому надо могу выслать файлы для фоторезиста или лут.

При правильной сборке устройство не требует никакой настройки. Схему, партлист, приложил.
