Плата питания и защиты

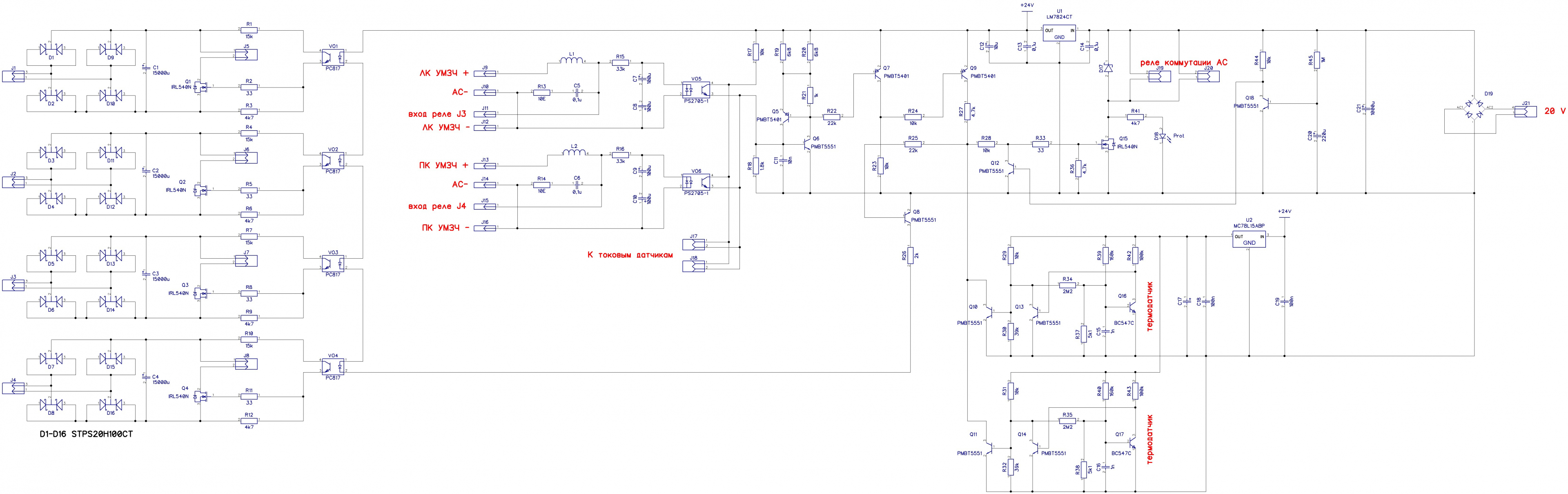

Все началось с того, что у меня лежали конденсаторы 15000 мкФ*35 Вольт в определенном количестве и мешались в коробке с конденсаторами. Долго думал куда их пристроить. Гибридный усилитель готов, ЦАП к тому времени тоже допилил, появилось свободное время. Решил собрать новый усилитель в формфакторе ЦАПа. Выбор пал на Никитин +, который при своей простоте дает прекрасное качество звучания  и как раз пристроится часть конденсаторов 15000-35. Схему усилителя приводить не буду, а вот схему питания и защиты выложу. Плата имеет выходную катушку, цепь Цобеля, защиту от постоянной составляющей на выходе АС, защиту по температуре, защиту по току и задержку подключения АС около 3 секунд. Главная же особенность в том, что при срабатывании любой из защит происходит обесточивание усилителя мощности, и если на плате усилителя в питания не стоит конденсаторов на несколько тысяч микрофарад, то можно устраивать короткое замыкание на выходе УМЗЧ не опасаясь за «вылет» выходных транзисторов за ОБР

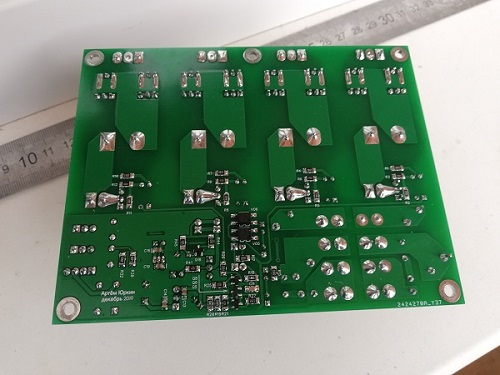

Плата в собранном виде выглядит так:

Узел датчика температуры честно содран у Никитина, потому что на компараторах делать не хотелось.

Схему датчика тока выложу позже.

В итоге и усилитель запитал и мешающиеся конденсаторы пристроил.



7 комментариев
Артём, а куда подключаются разъёмы J1..J8, и какие типы Q1..Q4, Q15, U1, U2?
На разъемы J1-J4 подается переменное напряжение с трансформатора, с разъемов J5-J8 снимается выпрямленное, сглаженное напряжение постоянного тока для подключения нагрузки. Схему обновил.

для себя понимать начал, что конденсаторы от 100В и индастриал. Как пример см. даташит по графику ток-частота https://doc.platan.ru/pdf/datasheets/vishay/050-052ped-pw.pdf



а до 100 Вольт что?
Даташит авторитетней. Елна, ничикон, БГ , ... это ШОУ, тем более Китай- Тайвань.

Никитин +

вариант исполнения откуда ? с cxem.net

Никитин + оттуда, ага, но платы мои.
