Переходник soic8 to dip8 для ОУ с термалпадом.

Для экспериментов с такими замечательными ОУ, как LME49880 и ADA4898-2, мне понадобился переходник soic8 на dip8. Эти микросхемы имеют достаточно большой ток покоя выходного каскада, поэтому оснащены термалпадом для дополнительного отвода тепла на плату. Без его пропайки LME49880 просто выходят из строя. Поиск на ali и ebay не дал хорошего результата, предложений много, но все они без термалпада. Тогда я решил развести свой переходник, где сразу решил предусмотреть возможность пайки ОУ без применения паяльной станции.

soic8 to dip8 with thermal pad



Идея предельно проста, на площадке под термалпад на плате я расположил переходное отверстие D = 2мм. Таким образом пропаять термалпад можно простым паяльником, просто  достаточно для пропайки термалпада положить в отверстие шарик припоя и просто прогреть обычны паяльником. Надеюсь мой опыт будет вам полезен.

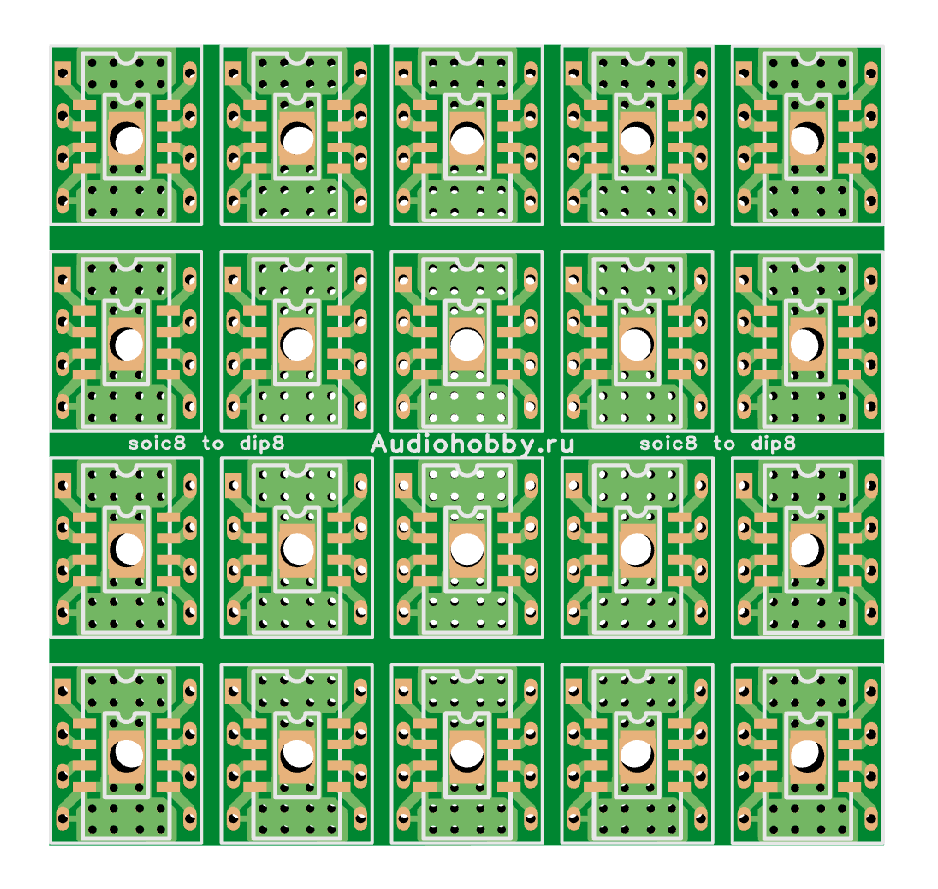

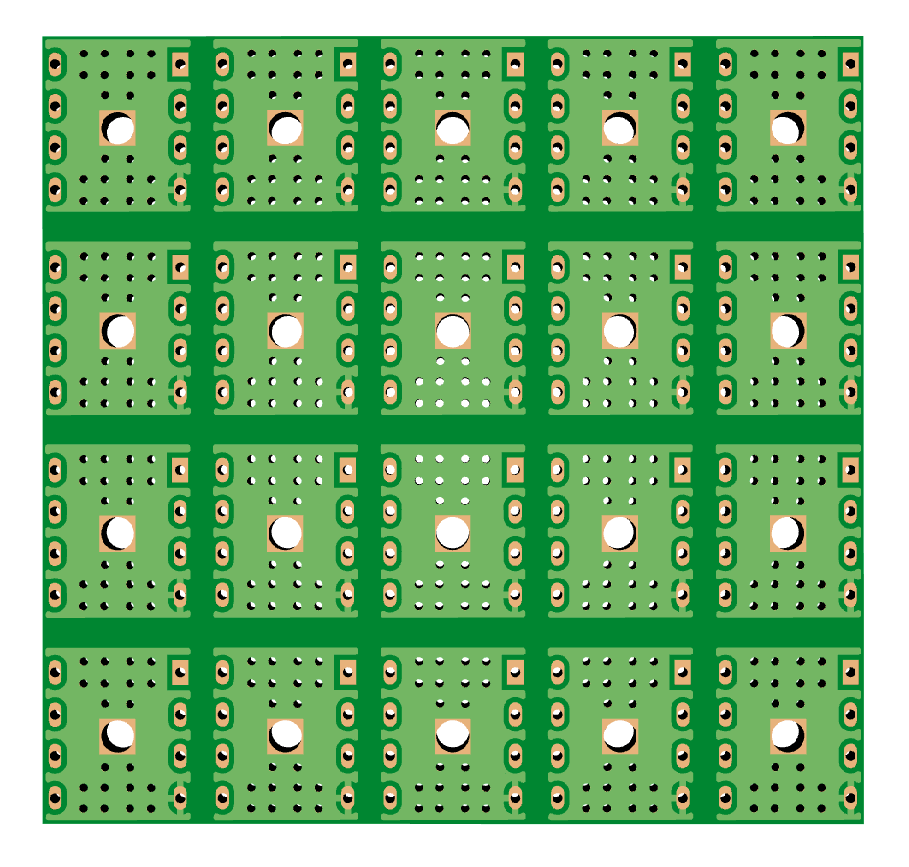

Ниже во вложении я выложил готовые gerber-файлы на плату 5х5см, на которой разместил 20 таких переходников. Распилить их придется самостоятельно.



Вложение: soic8-to-dip8.zip 46,26 KB (Скачиваний: 39)
