Мультиформатный ЦАП AH-D5.5 на ak4495

Цап на ak4495 попросил меня сделать один хороший знакомый, которому уж больно нравится звучание этого чипа. Ну а так как у меня давно валялась на полке полу разобранная плата ЦАП на ak4495, сделанная мной еще ЛУТ-ом, то я решил дать ей вторую жизнь. Много выдумывать не пришлось, взял за основу конструкцию AH-D6 и за пару дней был готов проект платы под новый ЦАП.

AH-D5.5 ЦАП на ak4495

Сначала я думал сделать его со значительными упрощениями относительно D6, но потом решил много не придумывать и просто сделать аналогичную конструкцию схожего уровня. В части аналогового фильтра были учтены пожелания товарища, но об этом ниже.

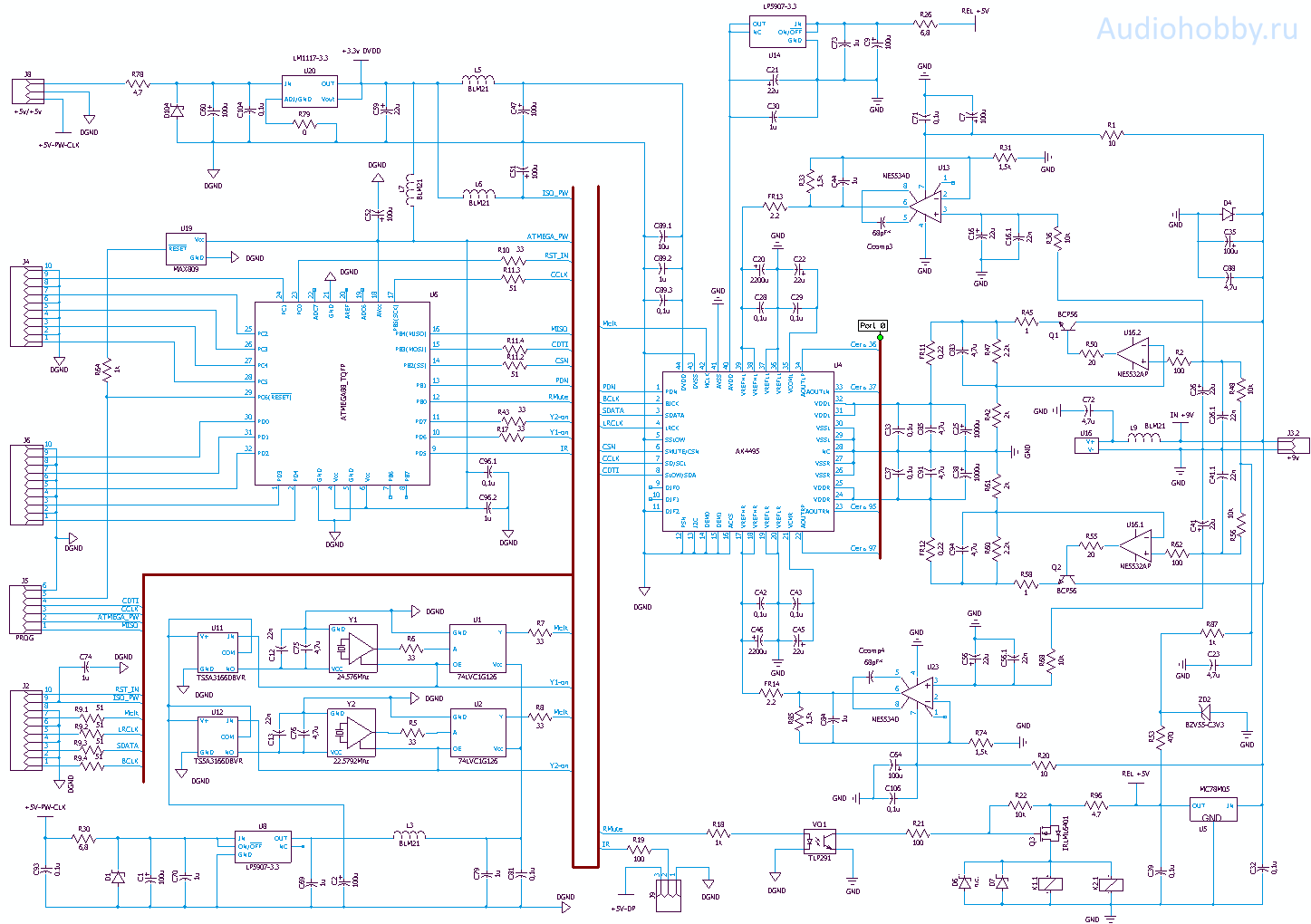

Сема ЦАП AH-D5.5 на ak4495

Схема питания аналоговой части полностью повторяет AH-D6.

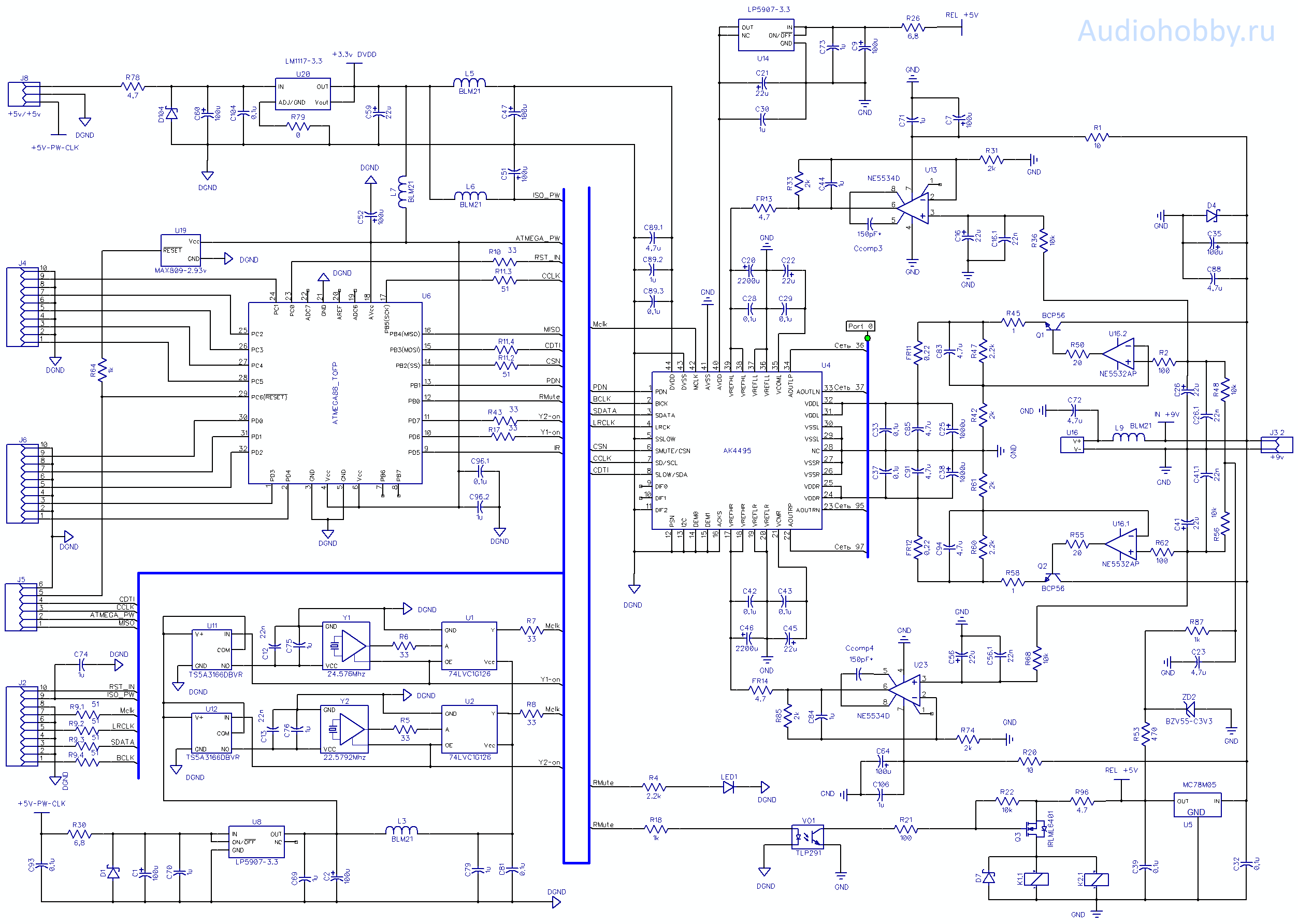

Схема ЦАП на ak4495, AH-D5.5

А вот в цифровой части по сравнению с AH-D6 наблюдаются значительные упрощения, теперь используется одни стабилизатора LM1117-3.3 для питания цифровой части ЦАП (AK4495), микроконтроллера и гальванической развязки.

Сема аналогового фильтра ЦАП AH-D5.5 на ak4495

В Аналогом фильтре с учетом пожеланий «заказчика» решено было взять на вооружение в AH-D5.5 идею с дополнительным ОУ, предложенную «Алексом с Вегалаба» в его ATDAC-10.

Так для преобразования дифференциального сигнала в не дифференциальный, один из выходов ФНЧ инвертируется дополнительным ОУ и складывается с другим выходом ФНЧ в выходном каскаде.

Схема аналогового фильтра ЦАП на ak4495

В аналоговом фильтре предлагается использовать стерео ОУ: OPA2810, OPA1656, OPA1642 (полные аналоги OPA2141 и прецизионный OPA2140), OPA1652, AD823.

Питание ЦАП AH-D6

Для питания ЦАП-а AH-D5.5 требуется 4 или 5 (питание цифры и питание тактовых генераторов можно сделать общим п.4 и п.5) линий питания.

  1. +15...+18В, потребление 30-50мА — питание ОУ аналогового фильтра (плюс);
  2. -15...-18В, потребление 30-50мА — питание ОУ аналогового фильтра (минус);
  3. +9...+14В, потребление 120-160мА — питание аналоговой части AK4493/AK4490 и реле
  4. +5В, потребление 20-60мА - питание цифровой части AH-D6 (стабилизированное)
  5. +5В, потребление 10-100мА — питание тактовых генераторов (стабилизированное)

Для питания ЦАП можно использовать предложенный ранее универсальный модуль питания для ЦАП-а AH-PW5.

Печатная плата

Цап AH-D5.5 выполнен на двусторонней печатной плате размером 100х69мм.

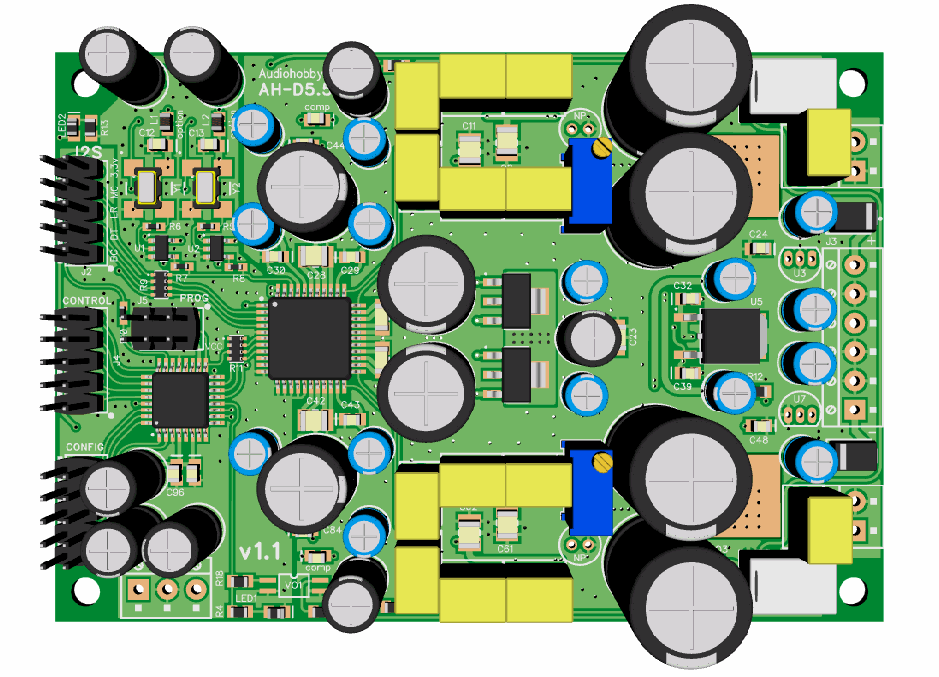

Цап AH-D5.5 3D-вид печатной платы

Замеры искажений

AH-D5.5 Спектр выходного сигнала 1кГц, -10Дб

Спектр выходного сигнала 1кГц, -10Дб (24bit. 96кГц)

AH-D5.5 Спектр выходного сигнала 1кГц, -3Дб

Спектр выходного сигнала 1кГц, -3Дб (24bit. 96кГц)

Как показали эксперименты сильно завышать питание VDDL/R относительно Vref для AK4495 не имеет смысла, оптимальной для AK4495SEQ оказалась разница в 0.15-0.3В. Как можно видеть на практике, если не гнаться за S/N и не повторять низкоомный фильтр из даташита, то уровни искажений ak4495 сравнимы с ak4490.

Разъём I2S

Интерфейсно ЦАП полностью совместим с AH-D6

Разъём i2s имеет распиновку Lynx Audio. Контакты 2, 4, 6, 8 — земля ЦАП-а. Контакт 9 — питание гальванической развязки Bolero / Charleston +3,3 со стороны ЦАП-а.

Контакты 1, 3, 5, 7 — сигналы шины i2s:

ФорматPin 1Pin 3Pin 5Pin 7
PCMBCK INSDATA INLRCK INMCLK IN/OUT
DSDDSD BCK INDSD LEFT INDSD RIGHT INMCLK IN/OUT

Контакт 10 — сигнал сброса ЦАП-а при смене частоты дискретизации или PCM/DSD режима. Низкий логический уровень — нормальная работа, высокий логический уровень — сброс. Данный сигнал не является обязательным. Микроконтроллер сам отслеживает изменение режимов и подает необходимые сигналы сброса для AK4490, но для предотвращения щелчков при смене потока PCM->DSD или срыве DSD потока необходимо, чтобы транспорт заранее подавал соответствующие сигналы. По умолчанию контакт 10 подтянут к уровню «1». Таким образом по умолчанию ЦАП находится в режиме сброса, а замыкание пина 10 на землю переводит ЦАП в рабочий режим.



Разъем CONTROL

По умолчанию все сигнальные пины разъема CONTROL подтянуты к уровню «1».

Другими словами по всем разъемам управления имеет место инвертированная логика относительно наличия джампера. Его присутствие задает логический 0, а отсутствие — 1.

Контакт 1 — сигнал включения нужного генератора мастерклока (на частоту х44.1кГц либо х48.0кГц). Если в конфигурации выбран ведомый режим (см. CONFIG), то данный пин не используется.

Контакт 3 — сигнал Connect. ЦАП активен, если уровень «0». При подаче «1» ЦАП переходит в режим Mute.

Контакт 7 — сигнал PCM/DSD. Уровень «0» определяет наличие DSD потока на выходе. Для PCM потока — уровень «1».

Контакты 5, 9 — На них выдаются уровни в зависимости от текущей частоты дискретизации:

Частота дискретизации Pin 9Pin 5
44.1кГц/48.0кГц/DSD6400
88.2кГц/96.0кГц/DSD12801
176.4кГц/192.0кГц/DSD25610
352.8кГц/384.0кГц/DSD51211

Если в CONFIG выбрана опция автоматического определения частоты дискретизации, значения контактов 5 и 9 игнорируются.

Разъем CONFIG

По умолчанию все сигнальные пины разъема CONFIG подтянуты к уровню «1». Установка джампера устанавливает уровень «0».

Контакты 1, 3 задают режим работы цифрового фильтра:

Режим фильтра Pin 1 (SLOW bit)Pin 3 (SD bit)
Sharp roll-off filter00
Slow roll-off filter10
Short delay Sharp roll-off filter01
Short delay Slow roll-off filter11

Контакт 5 — режим тактования ЦАП-а. Уровень «1» (отсутствие джампера) задает ведущий режим (master mode). При подаче «0» (присутствие джампера) устройство переходит в ведомый режим (slave mode), другими словами цап должен тактироваться вешним клоком. При этом оба тактовых генератора на боту ЦАП-а полностью отключаются.

Контакт 7 — режим определения частоты дискретизации. Если уровень «1» (отсутствие джампера), то частота мастер клока и частота дискретизации определяются автоматически (AK4493 — Auto Setting Mode, ACKS bit = “1”). Если «0» (присутствие джампера), то частота MCLK определяется автоматически, а частота дискретизации передается с транспорта, задается пинами управления 5 и 9.

Контакт 9 — включение аппаратного сброса (начиная с версии прошивки v2.0). При уровне «1» (отсутствие джампера) при смене сетки частот или смене формата отрабатывает софтовый сброс (reset by RSTN bit). При уровне 0 (присутствие джампера) сброс производится с помощью PDN пина ak4495.

Первый режим предпочтительнее, так как дает меньшее щелчков в случае отсутствия реле / отсутствии сигнала rst / mute с транспорта. Проблем с программным сбросом у ak4495 не наблюдал, но если проводить аналогию с ak4490, то они могут иметь место в чипах из ранних партий. В случае возникновения проблем, рекомендуется воспользоваться вторым режимом.

Прослушивание

Товарищ, по просьбе которого и было создано устройство, остался доволен звучанием макетного экземпляра. Думаю подробности он сам оставит в комментариях, как закончит сборку всей конструкции. От его китайского ЦАП-а «ustars» остался только один ak4495 ))).

На мой взгляд ЦАП имеет очень мягкую, приятную достаточно мягкую подачу, но с несколько меньшей детальностью, чем у AH-D6, складывается ощущение, что некоторые мелкие детали скрылись или отошли на второй план. Мне в целом такая подача понравилась. Во многом его звучание напоминает AK4399, но с лучше проработкой нижнего звукового диапазона. Стоит отметить, что сам чип AK4495 по сравнению с AK4490/AK4493 заметно приукрашивается звук в «мягкую сторону». Думаю, устройство получилось удачным, и по праву должно найти своих «фанатов».

Часть 2. Компактный модуль питания AH-PW6-mini (без линии питания транспорта)

Часть 3. Полный модуль питания AH-PW5 (есть доп. линия для питания транспорта)

Часть 4. Прошивка микроконтроллера Atmega88

Часть 5. Плата адаптера для USB модуля Amanero (можно рассмотреть как дешевую альтернативу транспортам Bolero и Charleston)



Ссылка для заказа печатных плат в Китае

Вложение: AH-D5.5-scheme.png 146,62 KB (Скачиваний: 23)

Вложение: AH-D5.5-output-stage.png 94,44 KB (Скачиваний: 19)

Приватное вложение: AH-D5.5-firmware-v1.0.hex.zip ()

Приватное вложение: AH-D5.5-BOM.xls.zip ()

Приватное вложение: AH-D5.5-firmware-v2.0-atmega88.hex.zip ()

115 комментариев
Добрый день.  Думаю вариант очень хороший для ценителей теплого звука
Хм.. а мой наоборот слегка ярчит —)) и да, бас получше 4399-го.

Яркости у ak4495 на идентичном фильтре поменьше, чем у ak4490/93. Я пробовал и слушал именно AK4495SEQ, в единственном экземпляре, даже лутовский вариант с одним ОУ звучал с ней мягко. Может экземпляр достаточно удачный попался.

Полагаю, у Вас излишняя жесткость из-за неудачного фильтра.

У меня вроде просто EQ без S.

«Выхлоп» даташит.

Кондеры там NP0 (не пленка).

Вот и думаю, отчего такое почти прямо противоположное мнение (за исключением сравнения баса с 4399 — тут сошлось).

У моего и ярчинка присутствует и детализация больше, чем у 4490 и 4399... Странно.

Да, напряжение я до 6в поднял (не ДШ или плюс чуток, как у Вас)



ВОТ ЕЩЕ ПРЕДЛОЖЕНИЕ:

Думаю, многим было бы интересно подробное описание (на уровне статьи на сайте), как и чем Вы измеряете. Ибо сам только RMAA умею мерить, а ее что-то на «веге» ругают... —(((

«Вот и думаю, отчего такое почти прямо противоположное мнение»

как я уже писал в ветке по отзывам на звучание 4493, в сравнении с устарсом на АК4495SEQ я бы не сказал, что 4495SEQ мягче чем 4493. Во всяком случае на акустике если и заметны отличия в этом плане, то на уровне «самовнушения». Да, некоторое уменьшение детализации, как было отмечено Андреем, действительно имеет место быть, действительно, некоторые детали как бы отодвинулись на второй план, это так. У устарса тоже даташитный выхлоп, на сколько я могу судить, так что думаю тут таки выхлоп вносит свой окрас. В конце концов, япы не напрасно рекомендуют такой вариант в даташите, наверное это наиболее сбалансированное (и одновременно простое) решение для 4495. Если обеспечить качественное раздельное питание по всем линиям, собственные клоки и гальваноразвязку, думаю 4495 заиграет не хуже 4493, тут главное подобрать соответствующий выхлоп, коль скоро на аналогичном AH-D6 выхлопе у АК4495SEQ наблюдаются описанные Андреем особенности звучания.

«даже лутовский вариант с одним ОУ звучал с ней мягко.»

Андрей, т.е. вы имели возможность сравнить два варианта, один с описанным в вашей статье выхлопом, а другой с даташитовским? Правильно ли я вас понял что лутовский вариант с одним ОУ не такой «мягкий»? И можно ли говорить, что вариант выхлопа с одним ОУ в целом уступает по звуку в сочетании с АК4495SEQ выхлопу представленному в схеме AH-D5.5?

Отвечу сразу на несколько вопросов в одном сообщении.

Измеряю в сейчас в spectraLAb. Для генерации синуса использую WaveGen150 он позволяет использовать asio драйвера amanero. Для замеров используетcя АЦП (на CS5381) своей разработки выполненный отдельной платой, который по I2S подключается к звуковой карте ПК. Сейчас в проекте новый АЦП.

В ЛУТ версии я у меня был фильтр аналогичный http://audiohobby.ru/prostoj-i2s-czap-na-ak4399.html с небольшими отличиями по номиналам. Перед тем как распаивать немного и его послушал.

Вариант на одном оу обычно хуже звучит, чем на 3-х. Большинство искажений возникают в звене разностной обработки. А отсутствие ФНЧ еще больше усложняет жизнь ОУ вычитателя. Входные дифкаскады многих ОУ просто перегружаются по входу, вот и имеем жеский звук. В этом смысле ad744 очень удачный ОУ, входной каскад которого хорошо переносит ВЧ грязь на его входе, поэтому я его и выбрал для варианта с 1 оу, но в виду слабого ВК ее надо обязательно буферизировать. Так что вариант на одном оу звучал тоже достаточно мягко.

Хоть в даташите к ak4495 и пишут DC load is 1.5k ohm (min) without a DC cut capacitor, ей все равно лучше делать более высокоомную нагрузку. Спектр искажений будет мягче, не вижу смысла гнаться за S/N в ущерб комфорту. Кроме этого питание Vref желательно выбирать чуть меньше VDD, при 0.15-0.3В получаем минимум искажений. Если разницу сделать больше  на моем чипе более 0.3в четные гармошки подрастают, но спектр становиться еще более короткий и можно получить вообще излишний окрас, прямо opa627 мне напомнила. Кому-то он может нравиться, а кому-то нет.

В финальном AH-D5.5 как раз фильтр отличается от D6, я не хотел совсем повторять D6 и «В Аналогом фильтре с учетом пожеланий «заказчика» решено было взять на вооружение в AH-D5.5 идею с дополнительным ОУ, предложенную «Алексом с Вегалаба» в его ATDAC-10.» В этом варианте фильтра намного проще с выбором ОУ.

Слушал я ее и с фильтром из AH-D6. У меня они есть на отдельной плате, так что есть возможность пробовать разные варианты.



Слушал я ее и с фильтром из AH-D6. У меня они есть на отдельной плате, так что есть возможность пробовать разные варианты.

ну и как 4495 с фильтром от AH-D6 в сравнении с фильтром AH-D5.5 по звуку?

Может подскажете что можно «подкрутить» в обоих фильтрах чтобы чуть подъярчить звук 4495SEQ, сделать его более «сбалансированным», так сказать?

Не скажу, что разница большая, но текущий звучит даже мягче, и сцена у него шире. От выбора ОУ тоже многое зависит.

В фильтре пробовал 2 х opa2141  и второй варинат с 2 х opa2810, мне он понравился больше. Товаришу наоборот, я даже удивился. Первый помягче будет, но более мутный, второй холоднее и прозрачнее.



«Может подскажете что можно «подкрутить» в обоих фильтрах чтобы чуть подъярчить» Думаю, ничего подкручивать не надо, как сделано так сделано, надо сначала послушать, а там уже решить. Я давал цап послушать двум людям и получил разные мнения.

Можно поиграться с ОУ попробовать, рассмотреть например 2 х ths4062.

Любопытно другое, если 4493 сделать с таким фильтром — тоже помягче и получше будет?

Не пробовали?

мне тоже интересно

Я в чистом виде сравнение этих выхлопов в пределах AK4493 не делал, но было сравнение на тестовом ЦАП-е с ak4497 и да, мне этот вариант фильтра понравился немного больше - с выбором ОУ проще, результаты в среднем лучше. Тем не менее оба на мой вкус заметно уступили трансформаторному фильтру. Так что, каждому свое.

Cлуховые предпочтения бывают разные, как и сами тракты. Что касается звучания D5.5 и его сравнения с разными D6. То я давал послушать этот ЦАП в самой мягкой настройке двум знакомым у которых уже был D6 (уровень сборок точно не знаю) и получил разные мнения. Первому товарищу D5.5 показался слишком мягким и красящим звук, второй напротив остался очень доволен результатом. В общем посмотрим, что скажут новые слушатели. Сравнивая свои платы, я отдал предпочтение топовой сборке D6 на ak4493. Сейчас я еще скорректировал режимы 4495 и номиналы схемы, так что на мой взгляд, стало нейтральнее.

Отмечу, что от выбора ОУ еще многое зависит. В D6 требования к ОУ вычитателя предъявляются заметно более высокие.

и ещё уточнение -  на схеме С18, С54 22р так и должно быть, или это опечатка?
Именно 10-22pf или вообще ничего не ставить.

на фото у вас WIMA FKP2? Смотрю даташит, там минимальная ёмкость 33рF.

Что будет лучше — керамика np0 22pf, или «вообще ничего не ставить»? Фольгированный полипропилен на 22pF не могу найти.

WIMA на 33pf еще подойдет (но выше не рекомендую), у меня такой и запаян. Можно и NP0 керамику или ничего не ставить.

Подскажите еще, пожалуйста, не совсем понял, все 4ре ставились 2141 и потом 2810 или только u9 и u24, а u10 и u25 оставались opa 1642?
OPA2141 / OPA1642 это по сути одно и тоже, тут, выбор только по цене и наличию в магазине, где производится закупка. OPA2810 конечно поинтереснее первых, если есть возможность их купить, в надежном месте, то ставим в ФНЧ (U10 / U25) , если бюджет не смущает то можно и все 4 попробовать.
Андрей,  а не планировали обнародовать свой АЦП.?Если это не «военная тайна"  конечно.  Давным-давно в своих „игрушках“ уперся  в средства измерения.  Думаю это многим бы было интересно

Текущую конструкцию АЦП сложно назвать законченным и самостоятельным устройством, поэтому не вижу смысла в публикации.

Пока конструкция следующая, аналоговая часть линейного входа вместе с CS5381 от ASUS Xonar ST переехала на отдельную плату. В аналоге opa1656 / opa1632, а транспортом в моем случае так и осталась ASUS Xonar. Мало кому будет интересно курочить свою звуковуху ради 6-8Дб S/N.

А по верхней частоте  срез фильтра где?

О! Как это я не заметил, что проект на 4495 уже давно выложен?! Спасибо.

Андрей сделайте, пожалуйста, рендеры платы с обеих сторон без комплектующих и в хорошем разрешении для более тщательного ознакомления.

Какая прошивка для этого цапа?

Опубликую в ближайшие 2 недели платы и выложу прошивку. Она под ak4495 нужна своя, с прошивкой от ak4490 буду проблемы с dsd.

Времени у самого нет, отдал цапу на тестирование знакомому. Заодно он и свой экземпляр собирает и проверяет.

спасибо, ждём)
Насколько важна в фильтре деталь — подстроечник, без него большая постоянка? Если я скопирую себе фильтр без него (любопытно сравнить с фильтром ДШ), я получу большую постоянку на выходе?
Постоянка небольшая, зависит от прецизионности выбранных ОУ и чипа AK4495. У меня разброс постоянки по диф. выходам оказался в одном канале 1мВ, во втором 3мВ.
отлично, а с обеими оу из описанных или с каким-то меньше? (хочу тот что более холоден и отстранен) :—)
Да вклад в постоянку от OPA минимальный. В основном это разброс по выходам AK4495.

Собрал наконец-то ЦАП АК4495 на клоне авторской платы. Пока только подключил, так что по качеству звука выводы делать рановато, отпишусь позжее). Цап практически не требует настройки — постоянка на выходе была -3,5мв, при чём абсолютно одинаковая в обоих каналах (триммеры перед запаиванием на плату выставил точно на середине).

Однако проблемы всё-таки есть, при прослушивании трека DSD в фубаре, при перемещении ползунка проигрывания в момент отпускания ползунка слышен довольно громкий неприятный один щелчок в акустике. При аналогичных манипуляциях на треках РСМ такого нет. Также если в плейлисте есть треки DSD и РСМ то при переходе воспроизведения с DSD на РСМ есть два щелчка — первый в правом канале, второй в левом. При переходе воспроизведения от РСМ к DSD описанных выше щелчков нет, но есть непродолжительный треск, похожий на шум между треками на запиленом виниле. Пока столкнулся только с этим, возможно проявятся ещё какие-то проблемки.

Видимо, прошивка ещё нуждается в доработке, поскольку на моем ЦАПе (АК4493) указанных проблем нет, а цап на АК4495 полностью ему идентичен за исключением выхлопа и самой мс АК4495. Поскольку собравших ЦАП на АК4495 тут, судя по всему нет (кроме автора разработки), просьба к Андрею помочь в этом вопросе.

Приветствую,

Странно у меня нет щелчков, Вы точно с одним и тем же транспортом тестировали? Очень похоже, что у Вас  D5.5 играет с аманеркой с древней прошивкой, которая native dsd не поддерживает.

К слову вышли официально, новые стабильные прошивки для аманеро - https://amanero.com/combo384_firmware.htm

да, транспорт один и тот же, Аманерку покупал не очень давно тут

что касается прошивок, oemtool117 там уже давно лежит, больше года точно.

аманерку не перепрошивал, переделал в режим слейв хардварно, как описано тут на сайте,

тогда и D6 просто обязан щелкать у вас

«при прослушивании трека DSD в фубаре, при перемещении ползунка проигрывания в момент отпускания ползунка слышен довольно громкий неприятный один щелчок в акустике»

нет, ничего такого с D6 не наблюдается. Подключил D6, при описанной выше манипуляции с прокруткой в фубаре на DSD, на D6 слышен тройной щелчок срабатывания реле — между первыми двумя щелчками пауза короче, чем между вторым и третьим щелчком. В то время как на D5.5 при тех же действиях щелчок реле двойной. Получается алгоритм работы прошивки другой, или что-то не так с Q3 на плате ЦАПа? Андрей, не могли случайно выложить не тот вариант прошивки к D5.5 для скачивания? Уж не знаю что думать...

Перезалил по новой прошивку на D5.5 на всякий случай, ситуация не изменилась.

Прошивка идентичная на 99%, а код логики работы mute идентичен с D6 на 100%, похоже у вас какие-то проблемы аппаратные: реле, проверьте также постоянку на выходе (если не подстроили или она заметно уплыла, то конечно будет щелчок) , ни и может настройки фюзов  МК  в ваших ЦАП-ах разные, лучше ставите, то что статье по прошивке.

На моем экземпляре с прошивкой с сайта (повторно залил именно тот файл, что на сайте) никаких щелчков в dsd нет, щелкают только релюхи. Прошивки аманерки тоже пробовал разные, все более менее свежие (где есть сигнал rst при навигации по dsd треку, с ними есть только щелчок реле) работают нормально, без щелчков в колонках.





контроллеры абсолютно одинаковые Atmega88PA, из одной партии и одной закупки, конфигурация фюзов тоже одинаковая на всех контроллерах. Собрал 2 ЦАПа D6, с ними указанных странностей не было. Реле на D5.5 щёлкают, стало быть, проблема не в них, цап после сборки завёлся сразу без проблем, постоянка на выходе была небольшая -3,5мв, естественно, я всё выставил в ноль, сейчас замерил на всякий случай, было -0.16мв в правом и -0,26мв в левом каналах, отрегулировал. Полтергейст какой-то!

Судя по тому что реле в одной и той же ситуации на D5.5 и D6 срабатывают по разному, мне кажется проблема в некорректной отработке сигнала mute, но что там может быть не так — ума не приложу.

на обоих моих цапах есть светодиодная индикация активного клока, так вот, когда я выключаю питание ЦАПа, на D6 сначала гаснет индикатор клока на 22, и в этот момент загорается на короткое время индикатор клока 24, на D5.5 индикатор клока на 24 горит дольше и гаснет плавнее. Врядли это как-то связано с щелчками в акустике, но вдруг натолкнёт на какую-то мысль? Ещё из отличий между моими цапами: в D6 в регулировке постоянки стоят триммеры на 5К, в D5.5 поставил на 2K

если залить на D5.5 прошивку от D6 ничего страшного не случится? Хочу посмотреть как будет отрабатывать режим mute с прошивкой от D6

Попробуйте, случиться ничего страшного не должно, но скорее всего dsd совсем работать не будет. В D6 по дефолту стоит настройка под DSD256, которая для ak4495 (до DSD128) не доступна.

заменил супервизор, не помогло...

Если МК стартует, то супервизор точно не при чем и триммеры тоже.

Думаю надо проверить цепь mute и прозвоните сами реле? Может закислены контакты донельзя? Щелчок слышен в обоих каналах?

Тут подробнее «на D5.5 индикатор клока на 24 горит дольше и гаснет плавнее.» а при переключении сетки частот тоже задержка или только при старте?





залил прошивку от D6, DSD играет с сильным шумом, однако при перемотке щелчки в акустике есть, так же как и с родной прошивкой, и при переходе с DSD на PCM щелчки в акустике есть. Значит что-то с ЦАПом...
прошивка на Аманеро 1096, я правильно понимаю, что native DSD поддерживается, и проблема не в Аманеро?

если б лажала Аманеро то и на D6 тоже

проверь ноги МК на непропай

проверь ноги МК на непропай

На непропай проверил, склоняюсь к мысли что что-то не так с МК. Выпаивать его с готовой платы та ещё забава((

Думаю надо проверить цепь mute и прозвоните сами реле? Может закислены контакты донельзя? Щелчок слышен в обоих каналах?

реле срабатывают нормально, они тоже на обоих цапах из одной закупки, гарантированно новые, HFD4/5. Цепь mute до МК простейшая, прозвонил, обрывов от разъёмов до соответствующих контактов (23, 27) МК нет. Цепь на выходе МК тоже в норме, выходит что МК в каких то ситуациях выдаёт команду на отключение реле, а в каких-то не выдаёт эту команду. Кроме того, при переходе вопроизведения от DSD к РСМ реле не отключают выход (щелчков реле нет), как на D5.5, так и на D6, однако на D6 щелчков в акустике нет, а на D5.5 есть двойной щелчок в акустике — первый щелчок в правом канале, второй в левом с очень малым интервалом. При обратном переходе от РСМ к DSD (на D5.5) реле срабатывают (двойной щелчок) при этом на некоторых треках DSD кратковременного шума в самом начале, похожего на шум при повороте старого регулятора громкости нет, а на некоторых есть. При перемотке DSD трека сначала один щелчок в акустике (одновременно в обоих каналах) и сразу за ним двойной щелчок реле, в то время как на D6 реле срабатывают тройным щелчком при тех же манипуляциях c DSD и никаких щелчков  в акустике.

а при переключении сетки частот тоже задержка или только при старте?

задержки нет, речь об остаточном свечении светодиода в результате разрядки конденсаторов стабилизатора при отключении питания цапа, но на D5.5 свечение светодиода дольше и гаснет он плавнее, чем на D6, хотя по питанию ЦАПы полностью идентичны. БП с первичными стабами один и тот же. Обвязка генераторов и сами генераторы тоже полностью идентичны на обоих ЦАПах.

При переключении сетки в обоих направлениях всё вроде нормально — задержки нет, двойной щелчок реле и никаких посторонних звуков в акустике.



Что касается звука ЦАПа на АК4495 — первые впечатления положительные. ЦАП поёт не хуже D6 на АК4493. Комплектация максимальная: питание генераторов на LT3042, гены NDK NZ2520SDA, питание всех цифровых линий раздельное, на стабилизаторах LP5907, электролиты Элна силмикII/церафайн, Ничикон файнголд, выхлоп на связке ОРА1656+ОРА1656. Звук ЦАПа не показался мне более мягким по сравнению с АК4493. Возможно многим так кажется потому, что у 4495 при идентичном питании и обвязке чуть лучше отдача в самом низу низкочастотного диапазона, и это при том, что у меня в ЦАПе АК4493 используется связка ОРА1642+ОРА1611 (самый басовитый ОУ из тех, которые довелось отслушать), а в АК4495 OPA1656+ОРА1656. Возможно это результат несколько другой схемы выхлопа. Других отличий особо не отметил, нет возможности переключения с одного ЦАПа на другой, а пока переподсоединишь уже сложно сравнивать, возможно, на уровне нюансов чуть разная подача материала, но сказать что какой-то из них хуже, а какой-то лучше не могу. Пока так. Сам больше склоняюсь к АК4495, хотя звук у него чуть более тёмный и сцена у 4493, кажется, чуть более объёмная, но цап ещё не прогрет как следует, возможно сцена ещё «подтянется». Однако пока не могу найти причину и побороть проблему, описанную выше.



хотел выложить тут фото ЦАПа, но при загрузке на сайт выдаёт ошибку. Это у меня только так? если да, что я делаю не так?

P.S. оказалось что при редактировании сообщения фото как-то получилось вставить

Спасибо за сравнение, мягкость излишнюю в финальной версии была значительно уменьшена.

Не только у Вас, народ тоже периодически жалуется.  Что странно у некоторых фотки нормально добавляются. Пока проблему не нашел, точнее не разбирался. Напишите пожалуйста в личку из какого браузера и какой объем фото?

ответил в личку

Выложил новую прошивку — AH-D5.5-firmware-atmega88-v1.1.hex.zip, проверена работа почти со всеми прошивками amanero, в том числе и самыми последними прошивками.

  1. Увеличен таймер задержки при отключении mute на реле. В некоторых прошивках с небольшим интервалом amanero отсылает подряд 2 последовательных сигнала сброса с небольшим интервалом.  В этом случае предположительно мог наблюдаться щелчок.
  2. При смене сетки частот, возвращен обратно хардварный сброс, ранние чипы ak4495 могут работать некорректно при сотовом резете.

Также обновлены схемы и файлы вложения. Из основных моментов — увеличена входная блокировочная керамика  C106/С71 и С24/С48 и номиналы коррекции NE5534 увеличены до 150pf.



огромное спасибо за проделанную работу, но в моём случае все описанные выше проблемы остались и с новой прошивкой, видимо  таки что-то не так с мс 4495, остальное уже всё перебрал, больше вариантов не осталось(.

Я сильно сомневаюсь что проблема в 4495, mute на реле должен скрывать все переходные процессы если аманеро отдает сигнал rst.

Полагаю, что у вас старая прошивка аманерки, но с ней щелчки должны быть в обоих цапах.   Со старыми прошивками которые проверял (собственно с теми которыми идут почти все китайские модули 1096...) не генерится сигнал rst при смете формата. Т.е. щелчок просто обязан быть, а реле срабатывать не должнов обоих цапах.  Если же щелчки реле есть, то допускаю, что в сборке фубара есть какая-то дополнительная настройка — при переключении между треками и при навигации по треку — промежуток заполняется «тишиной в формате PCM"  Отсюда можно слышать щелчок реле как реакция на смену формата, но реле щелкает уже поздно.

Пока совсем не понятно почему у Вас наблюдается разница между D6 / D5.5. Просил проверить этот момент товарища у которого собраны оба ЦАП-а, у него нет щелчков в акустике, щелкают только реле, его прошивка 1099akm.

Я же использую как основную

CPLD_for_1080 / 1090MCLK Pin6 output 22.5792 Mhz / 24.576 Mhz — Prescaler —DSD512x48x44

Попробую перепрошить аманеру, но она у меня уже переделана хардварно в слейв, питание от стаба на гальваноразвязке. Можно ли перепрошивать её в таком виде и какую прошивку посоветуете залить для моего, переделанного таким образом, варианта?

аманеро отсюда: https://aliexpress.ru/item/32868789488.html?spm=a2g0s.9042311.0.0.de7233edbD26RA

oemtool 118. прошивку залил 1099акм, проблема не ушла, с новой прошивкой щелчок в акустике при перемотке DSD остался, при переходе воспроизведения от DSD к РСМ теперь не двойной щелчок в акустике, а одинарный, при этом стали щёлкать реле тоже. Видимо второй щелчок уже не успевает проскочить из-за сработки реле. Но на D6 при переходе воспроизведения от DSD к РСМ реле не щёлкали (с прошивкой 1096), но в акустике при этом, щелчков не было.

Проверьте постоянку на выходе цапа, на RCA разъеме, при подключенном УМ. Может там постоянка небольшая.  Реле клацает вот и щелчек.  Постоянка на выходе может быть в двух случаях.  Проблема в цапе,  плохая симетрия питания +- Выходных ОУ.  Вторая причина в усилке или в том устройстве которое подключено к цапу ,,потек разделительный конденсатор,,, если он там есть, конечно
постоянку проверял, нигде никаких перекосов нет, щелчок в акустике только на ЦАПе АК4495, и только при перемещении ползунка плеера во время воспроизведения DSD трека и при переходе воспроизведения от DSD к РСМ, при чём щелчок в акустике до срабатывания реле. С ЦАПом на 4493 всё норм., поэтому дело точно не в усилителе. Алгоритм работы мк ЦАПов несколько отличается, хотя по идее такого быть не должно

Выложил еще один вариант прошивки

AH-D5.5-firmware-atmega88-v2.0(soft-rst).hex.zip

В нем вместо хардварного сброса при смене сетки частот и при смене формата отрабатывает софтовый сброс. Обычно софтового сброса достаточно, но в некоторых партиях ak4490 попадались чипы, которые глючили, спасал только хардварный вариант. По ak4495 статистики мало, мой чип работает.

Вероятно это вас не спасет совсем от старой прошивки в аманеро или проблеме с цепями реле, но по крайней мере сами щелчки должны стать менее заметными.

спасибо, доберусь до цапа, попробую, может поможет.

Еще подправил прошивку сделал универсально, теперь общая прошивка, а режим можно выбирать:

Контакт 9 — включение аппаратного сброса. При уровне «1» (отсутствие джампера) при смене сетки частот или смене формата отрабатывает софтовый сброс (reset by RSTN bit). При уровне 0 (присутствие джампера) сброс производится с помощью PDN пина ak4495.

залил прошивку AH-D5.5-firmware-atmega88-v2.0.hex.zip, аманеро(1099akm) щелчки полностью не ушли, но стали чуть тише при перемотке трека, при переходе от воспроизведения DSD к РСМ щелчок тише не стал. Все щелчки в акустике всегда до сработки реле. Предполагаю, что реле стали срабатывать чуууть раньше, тем самым «проглатывается» последняя часть щелчка в акустике, из-за чего они кажутся чуть тише. Замыкание пина 9-10 на результат никак не влияет.

Я бы уменьшил немного интервал задержки реле, в таком интервале как сейчас нет смысла, т.к. щелчок в акустике всегда ДО того как сработало реле, в данной ситуации в сработке реле нет никакого смысла, потому что вся кака успевает проскочить до того как они отключат выход, по сути реле напрасно «съедает» первые секунду-две трека

Обновил себе фубар и я, кажется, воспроизвел вашу проблему.

Что могу сказать, чудит последний фубар, как и предполагал при навигации по DSD треку вставляется небольшой фрагмент в PCM, если смотреть осциллографом на пине DSD аманеро проскакивает совсем короткий импульс, при этом еще и с небольшой задержкой отрабатывает сигнал Mute / RST, что вводит в ступор эту прошивку, подумаю как обойти, но не знаю стоит ли решать в прошивке софтовые проблемы плеера.

В общем меняйте это убожество, есть ощущение, что фубар движется по пути деградации. Сложилось ощущение, что еще и эффектов понадобавляли сравни кристалайзеру, ВЧ приподняли.

Старые сборки фубара / APlayer /  HQ palyer / Jriver играют лучше и без щелчков.

Андрей, спасибо за внимание к проблеме. Фубар у меня версии 1.3.8. Была мысль попробовать другой плеер, останавливало только то, что цап на АК4493 с ним играет нормально.

на прошивке 1099akm и прошивке цапа AH-D5.5-firmware-atmega88-v2.0.hex.zip действительно, при перемотке такое ощущение что вставляется очень кратковременный фрагмент трека, при чём это наблюдается при перемотке РСМ трека тоже и не всегда. Различить на слух что это фрагмент трека очень сложно, но это не щелчок. С предыдущими версиями прошивок ЦАПа такого вроде не было.

Подтверждаю AK4493 действительно ведет себя нормально, но это преимущество именно самого чипа.

Правильнее, конечно, было бы сравнить с версией на ak4490 (но сейчас у самого нет ее под рукой, так как выдал на прослушивание демо-цап, и именно с ней совпадение по прошивке на 99%).

Андрей, здравствуйте! Может быть мне на АН-6D с похожими проблемами есть смысл попробовать прошивку от AH-5.5 v2?  Или стоит подождать обновления для AH-6D?

Я осознаю, что с высокой вероятностью проблема щелчков при смене DSD 256/128/64 и DSD/PCM связана с запозданием сигнала MUTE от транспорта, но побаиваюсь (дабы не напортить) перешивать Аманеро...

Выложил еще новее прошивку 2.1 в которой почти удалось победить чудачество фубара.

Да можно ее в D6 на ak4490 попробовать, должна работать разве что DSD256 будет не доступен. Под D6 на неделе, как вернут демо-цап,  тоже модифицирую и выложу.

спасибо за очередной вариант прошивки, но у меня с ней, к сожалению, ничего не изменилось. Пока откатился на прошивку AH-D5.5-firmware-v1.0.hex.zip с ней артефактов при перемотке трека РСМ меньше. В новых прошивках к описанным ранее проблемам при прокрутке DSD и переходе от DSD к РСМ добавились артефакты при перемотке РСМ.

P.S.подключил к аманеро 4493 и оказалось, что артефакты в виде заикания (вставка короткого фрагмента трека) при перемотке трека РСМ проскакивают и на нём, чего раньше не наблюдалось, оказалось виновна прошивка аманеро 1099акм. Прошил 1099с и всё пришло в норму. Так что причина была не в прошивке цапа. Экспериментирую дальше.

цапчик на 4495 прогрелся как следует, сцена подтянулась, звук радует, и точно не хуже 4493, не пойму почему мнение о том, что 4495 хуже чем 4493 такое распространённое в инете.
Тоже так считаю, АК4495 звук очень хороший, для себя собрал оба варианта чипов, АК4495SEQ и вариант без буквы S в маркировке так же прилично звучит, разницы в звуке  нет хотя чип дешевле продают, по этому пропускаю 4490-93 чипы, 4497 наверно следующий будет)
rucrim, цап 4493 тоже очень хорош, нельзя сказать хуже/лучше, просто он чуть по другому играет, мне кажется у 4493 чуть более резкая середина и немного на других нюансах акценты. Отдать предпочтение какому либо из них довольно трудно, пока чуть больше тянет слушать 4495
TSC, и с предпочтениями согласен! И свежее всегда вкуснее)
более свежий как раз АК4493;)

Буду очень ждать  новой версии прошивки для D6, вдруг обойдется без перепрошивки Аманеро.

Спасибо большое!

Для 2.1 важно ставить частоту МК в 1Мгц, задержки  софтового сброса уменьшены до предела, т.е. ошибка с выставлением частоты МК уже может быть критичной.

Также можете сравнить режим хардварного сброса и софтварного.

УРА!

Наконец-то ушли щелчки на АК4495! Конфигурация следующая: Прошивка аманеро 1099с, прошивка ЦАПа последняя, 2.1, установлена перемычка на контактах 9-10 разъёма CONFIG, т.к. без перемычки щелчки в акустике есть.

Очередное огромное спасибо Андрею за проделанную работу!)

Из минусов: теперь при перемотке трека в РСМ срабатывают реле и звук появляется через секунды три, а не сразу, и в паузе между треками РСМ реле срабатывают тоже (если перемычку 9-10 убрать, то реле в паузе между треками РСМ и при перемотке РСМ не срабатывают), поэтому когда пауза меньше интервала сработки реле, секунда в начале следующего трека «съедается», щёлканье реле после каждого трека напрягает...

решил не останавливаться на достигнутом и продолжить эксперименты: итак, залил прошивку 1.1 и результат ещё лучше! C этой прошивкой при перемотке трека РСМ и в паузах между ними реле не щёлкают при установленной перемычке на контактах 9-10 разъёма CONFIG, при этом щелчков в акустике нет! Очень редко проскакивают слабые щелчки при перемотке DSD. В общем, рекомендую прошивать аманеро прошивкой 1099с, а не 1099akm. В моём случае с прошивкой ЦАПа  AH-D5.5-firmware-atmega88-v1.1.hex и установленной перемычкой на контактах 9-10 разъёма CONFIG получился наиболее приемлемый результат.
Поздравляю! И спасибо за информацию!

Я ранее писал, использую как основную прошивку:

CPLD_for_1080 / 1090MCLK Pin6 output 22.5792 Mhz / 24.576 Mhz — Prescaler —CPU — DSD512x48x44
а как можно было понять что это именно 1099с? Вот и пришлось перебирать. Сначала залил 1099akm, т.к. соблазнился аббревиатурой, подумал что меньше проблем будет именно с акашками и на форумах часто её упоминают.
Не понял, причем тут 1099с хотя она тоже ничего ранее использовал, там в списке oemtools должна быть DSD512x48x44, прямо так и называется.
1099akm — глючит на фоматах высокого разрешения 352 / 384, иногда срывается в треск.

прошивку СPU — DSD512x48x44 в oemtool118 нашёл, остального в таком варианте как написано именно у вас вроде не вижу.

...а, понял, речь об описании на сайте аманеро)

TSC, здравствуйте!

Подскажите, пожалуйста: успех достигнут на прошивке CPU 1099c, а какая при этом прошивка СPDL?

CPLD_1080. Не торопитесь с прошивкой ЦАПа самой последней прошивкой. Я откатился на прошивку 1.1 для 4495, мне она больше нравится, чем последние.
Спасибо! Попробую перепрошить CPU 1099с. А ЦАП в новую я уже перепрошил, буду пока с ней экспериментировать.

Здравствуйте! Спрошу в этой ветке, раз уж тут про щелчки, реле, прошивки обсуждаюся.

Коллеги, предполагаю, кто-то же делал для себя подборку разноформатных треков: PCM/DSD/44/48 для проверки и тестирования работы ЦАПа, модуля индикации, транспорта, обнаружения щелчков в акустике при смене режимов.

Поделитесь, пожалуйста, думаю многим такая подборка пригодится...

на торрентах есть треки в самых разных форматах, выбирайте на свой вкус
Да, но надеялся на готовую тестовую подборку... Культивирую собственную лень))

Может кому пригодится.

https://cloud.mail.ru/public/EkxM/QSu5v925D

Спасибо большое! Закачиваю.
Любой формат и вкус http://audiohobby.ru/comments/8429

Опробовал AH-D5.5 ak4495, огромная благодарность админу за его творческий труд! В общем первый запуск прошел удачно, немного под кутил нули выходов, питания на ak4495 в норме, цап играет хорошо,  щелчки иногда бывают на dsd при переходах на другой формат трека,  иногда только не громкие шорохи но не напрягают. Фото всего комплекта https://cloud.mail.ru/public/2565/5g98NAwFU Плата ЦАП на АК4495EQ

Андрей, у меня маркировка даты изготовления АК4495 1621EAJ, у него есть проблемы с программным сбросом. Вам не сложно посмотреть дату изготовления вашей МС АК4495, интересно, какие партии беспроблемные?

«у него есть проблемы с программным сбросом» — А в чем проявляется проблема?

У меня один из первых чипов с Digi-key — маркировка 1402EAW

проблема в щелчках в акустике на любых прошивках аманеро и самого ЦАПа, если не установлен джампер на контактах 9-10 разъёма конфиг. Я так понимаю, это и есть проблема с программным сбросом мс АК4495, о которой вы упоминали в описании.
Здесь купил 2шт АК4495SEQ, одну уже применил, работает без проблем. Фото получилось вставить выше
давно покупали? Сейчас в связи с коронавирусом доставка из Китая очень проблемная вроде.
В конце ноября был этот заказ, и недавно другие детали оплатил, отправили на следующий день на Москву.
у них до 1 марта продлевали, ща отправляют уже
может кому-то пригодится — заменил связку в выхлопе с ОРА1656+ОРА1656 на ОРА1656+ОРА1612, последняя на мой слух получше.
