Приставка к модулю индикации AH-I6 — эмулятор нажатия кнопок

Описываемое устройство представляет собой приставку к блоку индикации AH-I6 для Аманеро, работающему совместно с ЦАП AH-D5/D6, и предназначено для эмуляции нажатия двух кнопок управления («Питание», «Цифровой фильтр») как вручную, так и удалённо с помощью ИК-пульта, работающего по протоколу NEC (протокол пульта определяется прошивкой эмулятора). Это позволяет использовать ИК-управление модулем индикации на основе микроконтроллера ATMega88, который не предусматривает приём и обработку команд с ИК пульта.
Эмулятор смонтирован на двухсторонней печатной плате размером 22x22 мм и «одевается» на штыревые разъёмы J6 («IR» — через него подаётся питание +5В) и J5 («Buttons» — контакты кнопок) модуля индикации.

Вид устройства сверху, снизу и с ИК-приёмником, показанным в качестве демонстрации:



ИК-приёмник подключается к эмулятору 3 проводами через разъём DS1066-03.

Переходник soic8 to dip8 для ОУ с термалпадом.

Для экспериментов с такими замечательными ОУ, как LME49880 и ADA4898-2, мне понадобился переходник soic8 на dip8. Эти микросхемы имеют достаточно большой ток покоя выходного каскада, поэтому оснащены термалпадом для дополнительного отвода тепла на плату. Без его пропайки LME49880 просто выходят из строя. Поиск на ali и ebay не дал хорошего результата, предложений много, но все они без термалпада. Тогда я решил развести свой переходник, где сразу решил предусмотреть возможность пайки ОУ без применения паяльной станции.

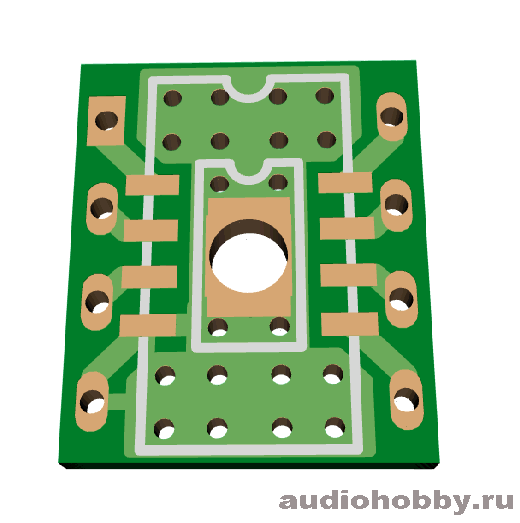

soic8 to dip8 with thermal pad



Идея предельно проста, на площадке под термалпад на плате я расположил переходное отверстие D = 2мм.

Электролитические конденсаторы в звуке

После серии статей по доработками аудио устройств столкнулся с большим количеством вопросов, какие же электролитические конденсаторы стоит использовать в питании аудио аппаратыры.

Ниже представлен список электролитических конденсаторов, составленный на основании личного опыта их использования и приведены собсвенных субъективные оценки их уровня качества.
